Установка КПП ВАЗ 2110 в ВАЗ 2108

Задача: установка КПП на ВАЗ 2108 от ВАЗ 2110
Так как у у КПП ВАЗ 2108 и КПП десятки разная система подачи масла, просто переставить шестерни с одной на другую целесообразным не представляется во избежание масляного голодания ВАЗ 2108. в связи с этим было принято решение ставить полностью коробку от десятки. По креплениям она встаёт идеально так как блоки у этих моделей одинаковые, но есть важные нюансы.

0:750

Установка КПП для ВАЗ 2108

1:1255

Фронт работ:

1:1286

1.  Заменить стартер так как на КПП 2108-99 3 болта крепления стартера, а на КПП 2110 стартер крепиться на 2 болта.
2. Заменить маховик так как маховик ВАЗ 2108 меньше по размеру чем на ВАЗ 2110 (и стартер попросту не сможет достать до маховика)
3. Установить сцепление от ваз 2110 так как оно по надёжней чем у ВАЗ 2108

1:1841

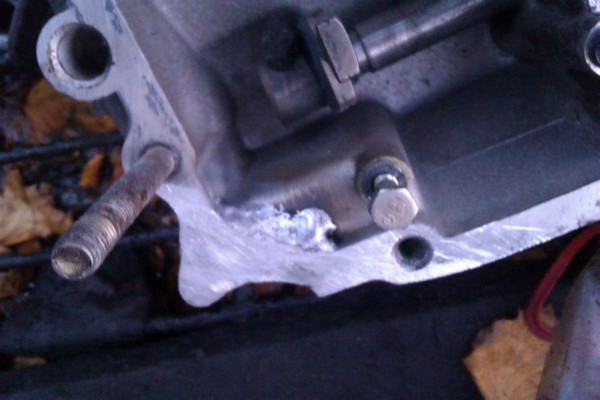

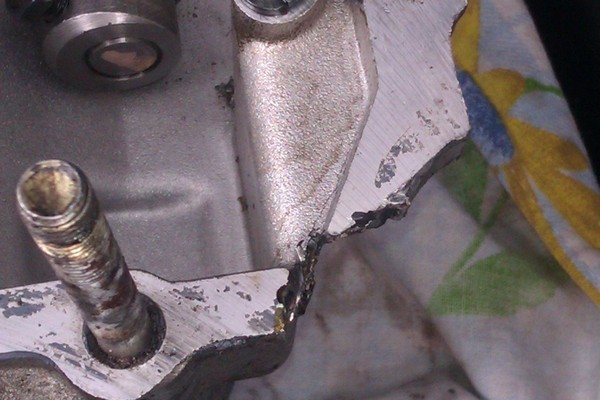

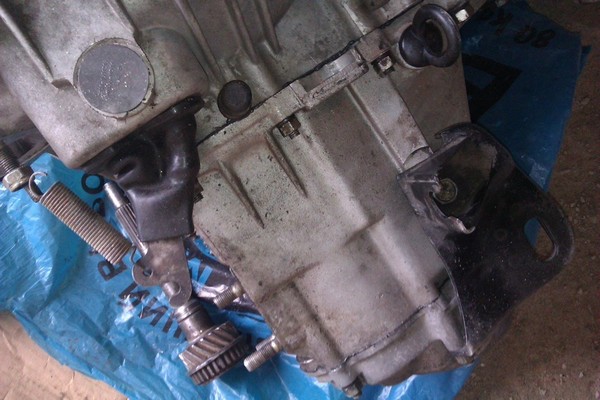

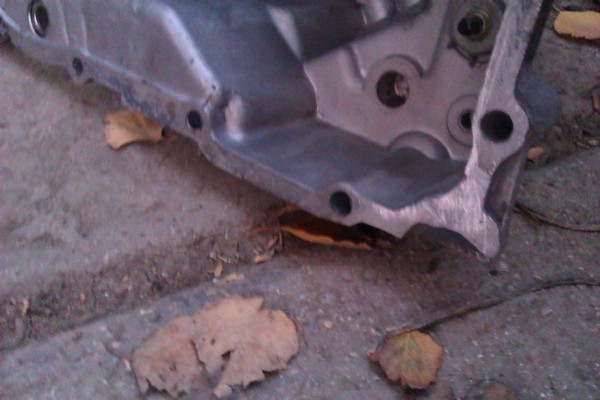

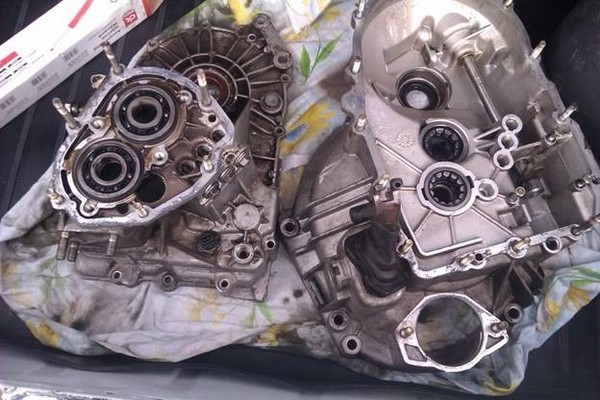

На корпусе КПП от десятки был надломан кусочек корпуса в следствии удара а остальное всё в идеале.

1:2024

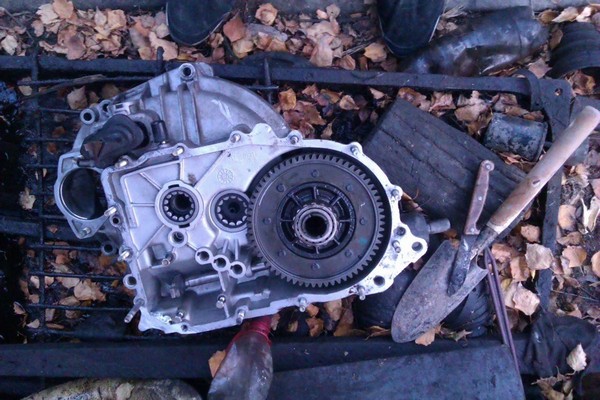

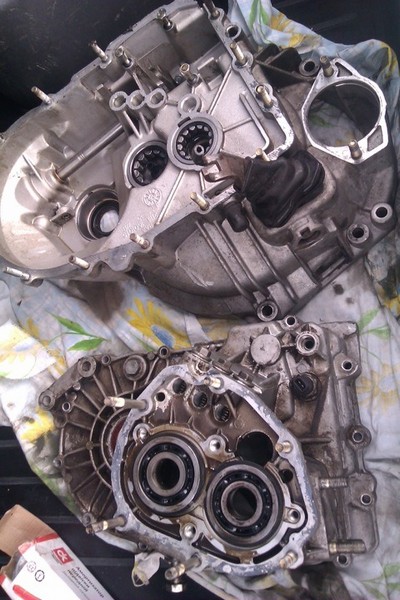

Подготовил корпус к установке. Впереди сборка и установка.

1:110

2:615

Установка КПП для ВАЗ 2108

3:1120

Установка КПП для ВАЗ 2108

4:1625

Сохранить в Альбом

4:1663

Установка КПП для ВАЗ 2108

5:2168



Установка КПП для ВАЗ 2108

6:504

Установка КПП для ВАЗ 2108

7:1009

Подготовил к установке маховик, стартер редукторный и сцепление Sachs. Решил сделать пару фото стартеров 2108 и 2110 для наглядного примера что бы было видно разницу (стартер ВАЗ 2108 больше по размеру и имеет 3 отверстия для крепления)

7:1427

8:1932

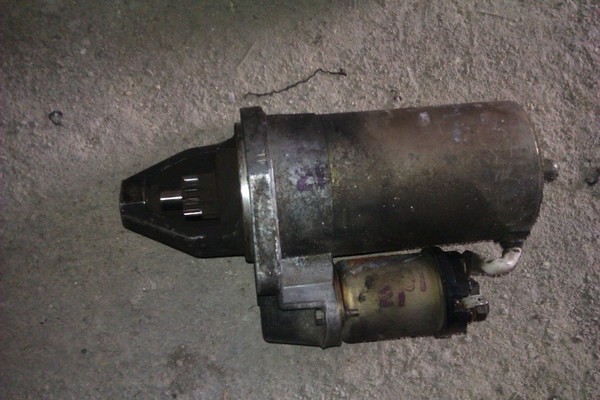

Стартер ВАЗ 2110

8:1962

Установка КПП для ВАЗ 2108

9:2467

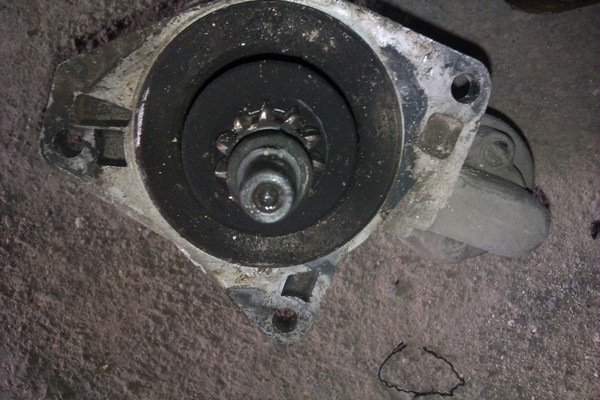

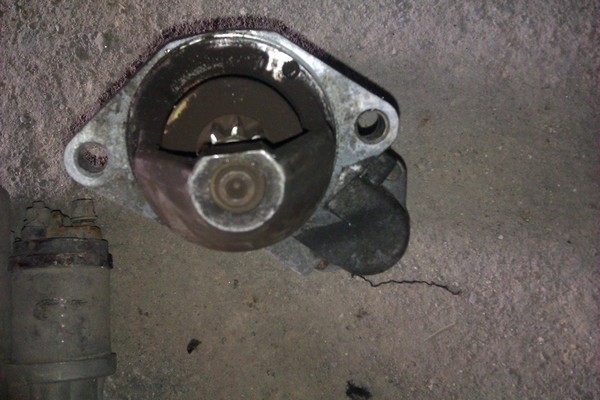

Стартер ВАЗ 2108

9:29

10:534

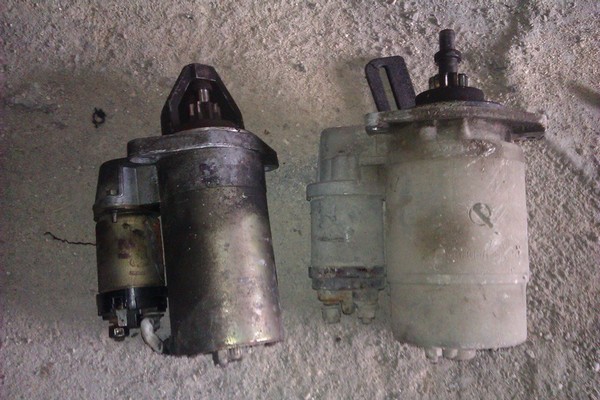

Слева стартер от ВАЗ 2110

10:580

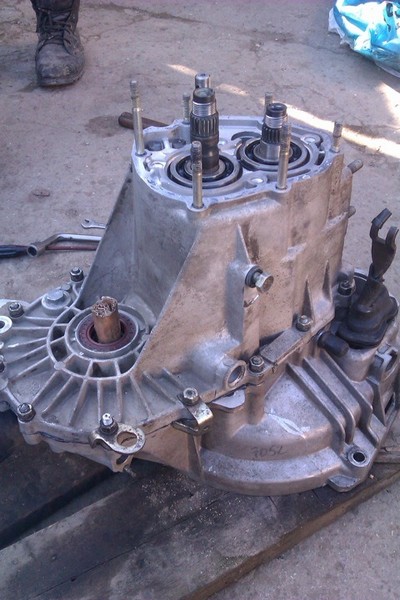

Собрали коробку передач с внесением некоторых изменений:

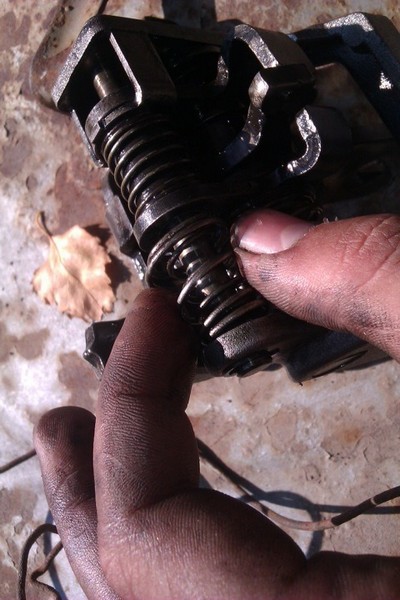

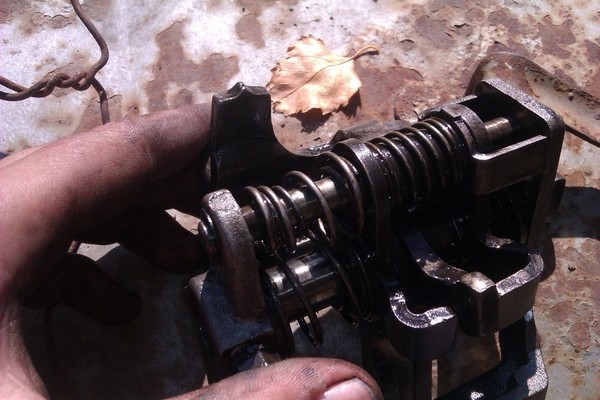

1.В механизм переключения передач установили 2 более жесткие пружинки на включение передачи заднего хода, этим мы попробуем решить вопрос путанья передач заднего хода и первой.

10:1017

2.Установили вилку сцепления от ВАЗ 2108 что бы не менять трос сцепления, подошла нормально

10:1185

Теперь осталось установить на машину и перейти к испытаниям.

10:1300

Установка КПП для ВАЗ 2108

11:1805

Установка КПП для ВАЗ 2108

12:2310



Установка КПП для ВАЗ 2108

13:504

Установка КПП для ВАЗ 2108

14:1009

15:1514

Установка КПП для ВАЗ 2108

16:2019



Установил КПП и собрал левую сторону. Осталось поменять пыльники и сайлентблоки на правой стороне после чего можно будет перейти к испытаниям.
Установлено:
— Маховик от ВАЗ 2110 (он немного больше чем от ВАЗ 2108)

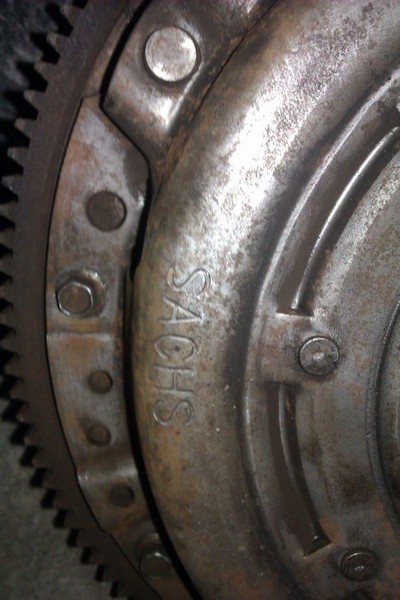

— Сцепление ВАЗ 2110 фирмы "Sachs" (диск сцепления заметно больше чем у ВАЗ 2108
— Кронштейн крепления троса сцепления решил оставить от ВАЗ 2110

16:642

Установка КПП для ВАЗ 2108

17:1147

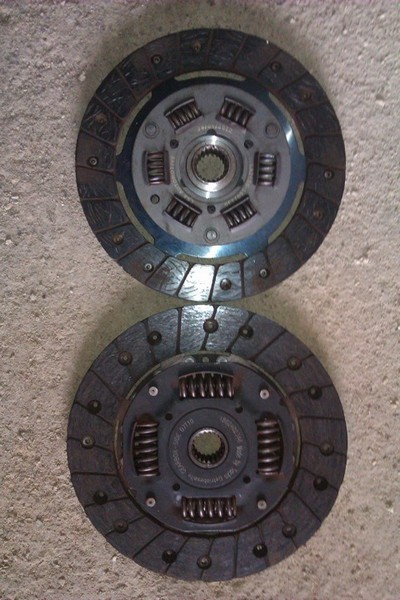

Сверху диск ВАЗ 2108, снизу ВАЗ 2110

17:1208

18:1713

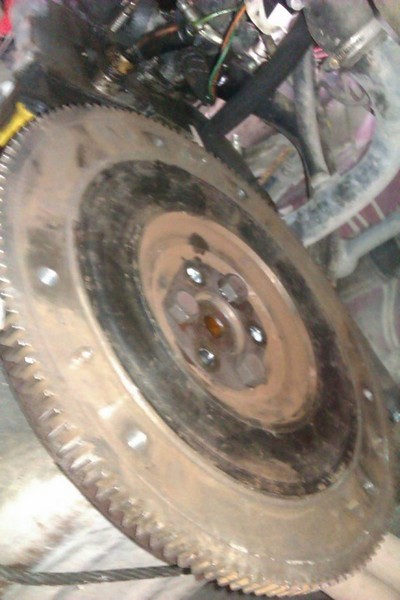

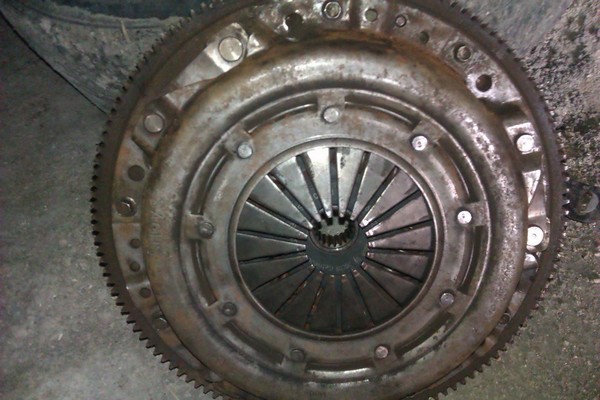

Установил маховик ВАЗ 2110

18:1762

19:2267

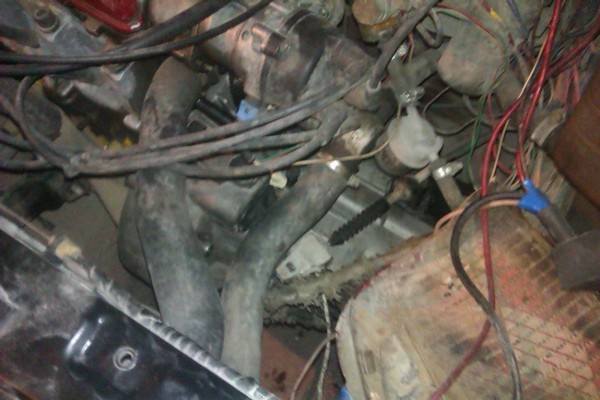

Коробка установлена

19:40

Установка КПП для ВАЗ 2108

20:545

левую сторону и поставил на колёса

20:612

мУстановка КПП для ВАЗ 2108

21:1119

Вилка сцепления от ВАЗ 2108

21:1169

Установка КПП для ВАЗ 2108

22:1674

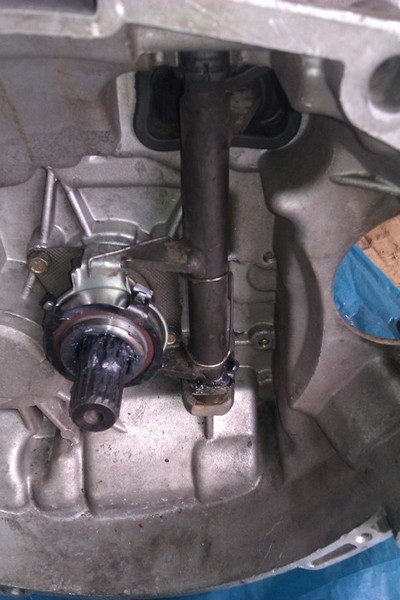

Вилка сцепления от ВАЗ 2108 вид сверху

22:1744

Сегодня установил КПП от десятки на ВАЗ2108 и испытал, немного длиннее старой. Главная пара 3.7 (на старой коробке она была 3.9)

22:1970

Работы по замене КПП на ВАЗ 2108 выполнена

22:2047
