Установка би-ксенона и регулировка ПТФ УАЗ Patriot

Задача: установить би-ксеноновые линзы для УАЗ Patriot и отрегулировать ПТФ

0:146

установка би-ксенона для УАЗ Patriot

1:653

Для процесса установки би-ксенона на УАЗ Patriot нужно:

1. Аккуратно снять фару с авто.
2. Ну и как следствие разобрать.

1:868

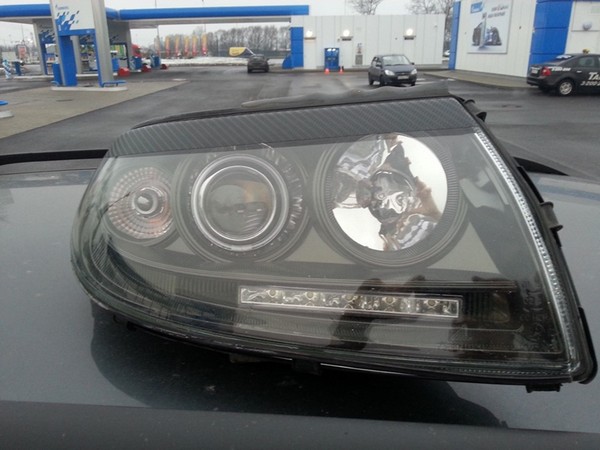

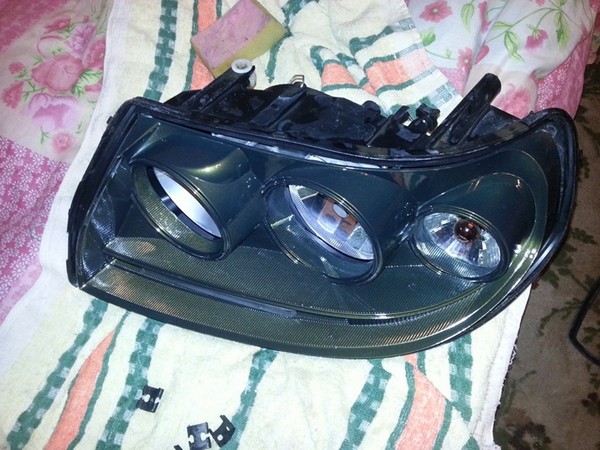

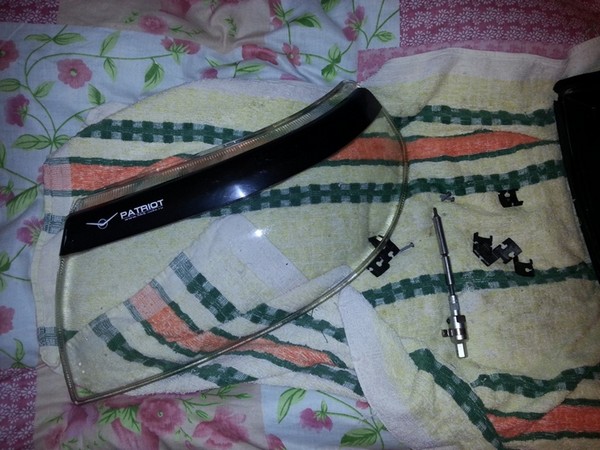

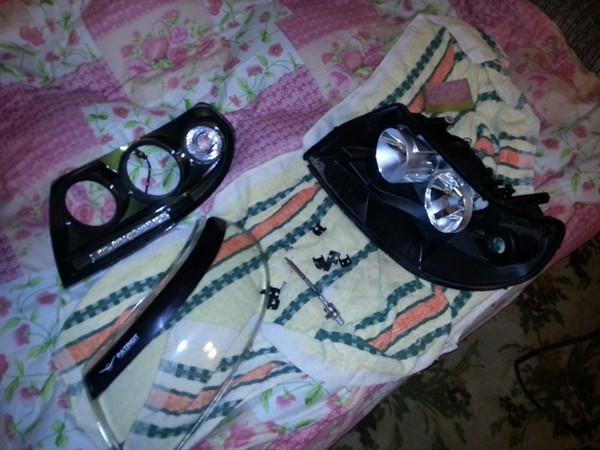

Как оказалось (по крайней мере у меня) стекло было не приклеено, а просто держалось на защелках, что значительно облегчело разбор фары (между корпусом фары и стеклом стоит довольно плотная, но мягкая уплотнительная резинка).

1:1280

установка би-ксенона для УАЗ Patriot

2:1785

установка би-ксенона для УАЗ Patriot

3:2290



установка би-ксенона для УАЗ Patriot

4:504

установка би-ксенона для УАЗ Patriot

5:1009

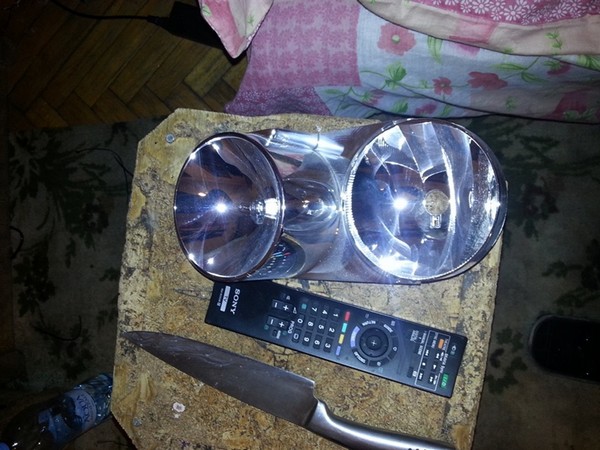

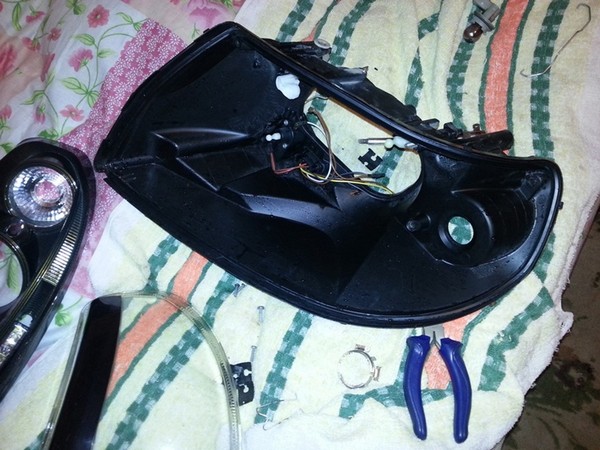

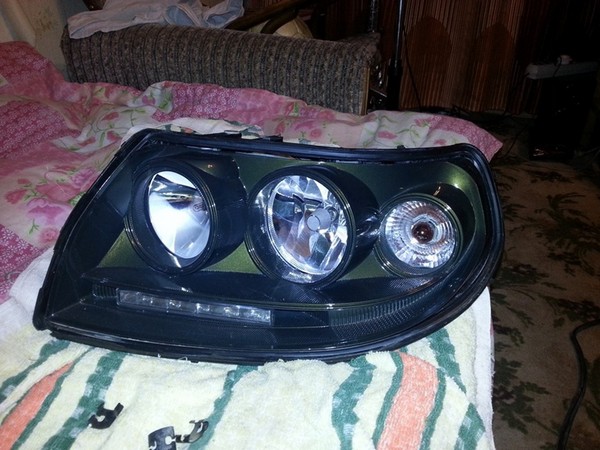

Затем вытаскиваем лампу и аккуратно снимаем экран лампы (металлическая деталь по середине отражателя), она зафиксирована металлическим кольцом на котором держится пружина фиксации лампы. Я полностью разобрал фару для того чтобы отмыть всю грязь которая проникла в фару между стеклом и резинкой.

5:1556

установка би-ксенона для УАЗ Patriot

6:2061



установка би-ксенона для УАЗ Patriot

7:504

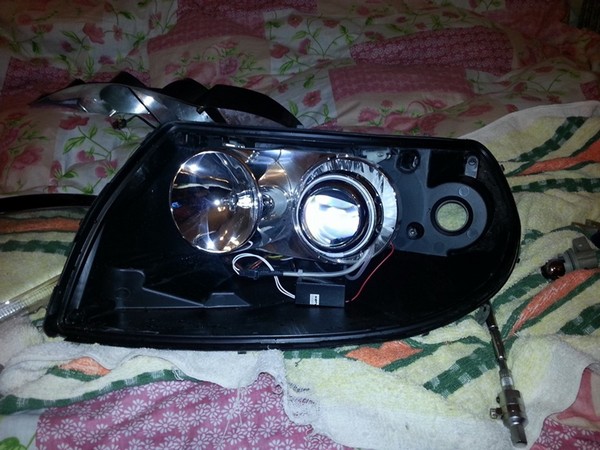

И в отверстие из под лампы вставляем линзовый модуль.

7:605

установка би-ксенона для УАЗ Patriot

8:1110

установка би-ксенона для УАЗ Patriot

9:1615

С обратной стороны ставим алюминиевое кольцо формата H7 (в комплекте есть кольца под все форматы лап) и фиксируем гайкой. Подключаем блок розжига и ксеон работает. Модуль "Би" подключил параллельно с дальним светом. Ангельские глазки подключил к габаритам.

9:2085



Ко всему прочему поставил желтое диодное кольцо в поворотник — для усиления свечения.

9:161

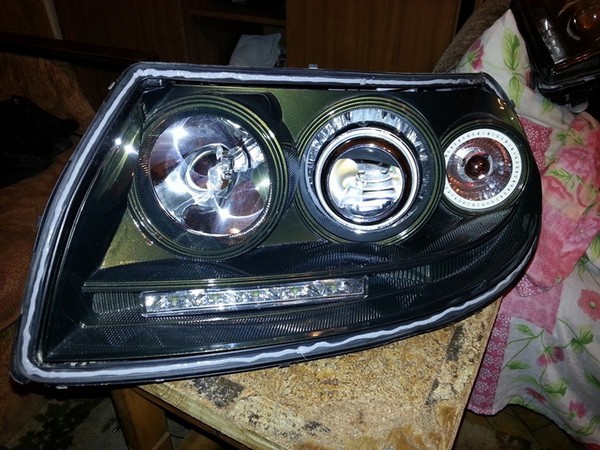

И для полной герметизации фары посалил на герметик уплотнительную регинку стекла на корпус, и стекло ноже посадил на герметик (герметик тоже шел в комплекте).

9:454

установка би-ксенона для УАЗ Patriot

10:959

установка би-ксенона для УАЗ Patriot

11:1464

установка би-ксенона для УАЗ Patriot

12:1969

установка би-ксенона для УАЗ Patriot

13:2474



установка би-ксенона для УАЗ Patriot

14:504

установка би-ксенона для УАЗ Patriot

15:1009

установка би-ксенона для УАЗ Patriot

16:1514

установка би-ксенона для УАЗ Patriot

17:2019



установка би-ксенона для УАЗ Patriot

18:504

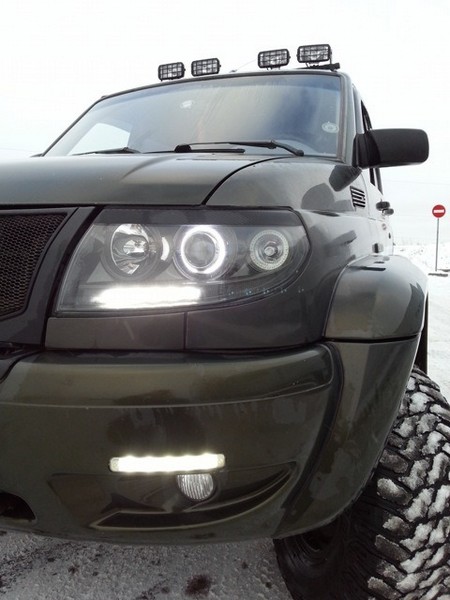

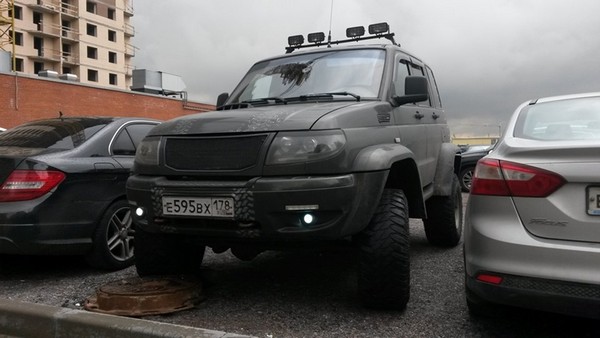

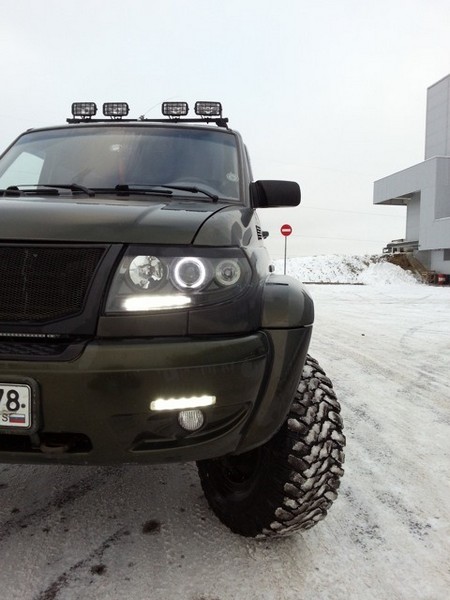

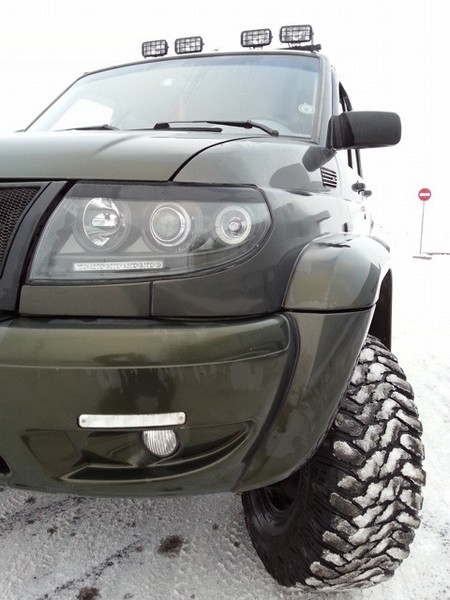

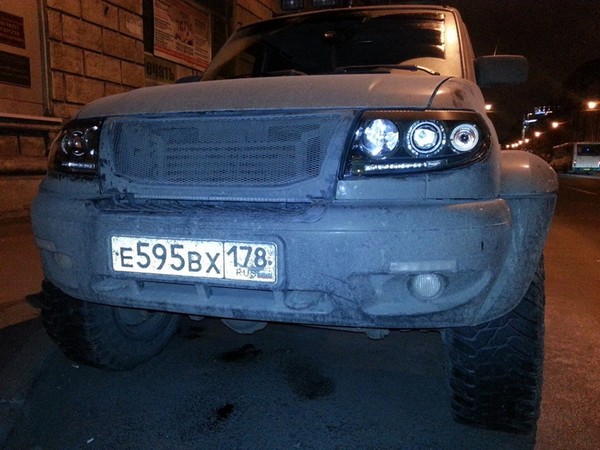

Ходовые огни ставил около года назад вместе с покраской отражателей в цвет кузова (Золотой лист). А второй комплект ходовых врезан в бампер над противотуманками. Подключены они так же к габаритам.

18:866

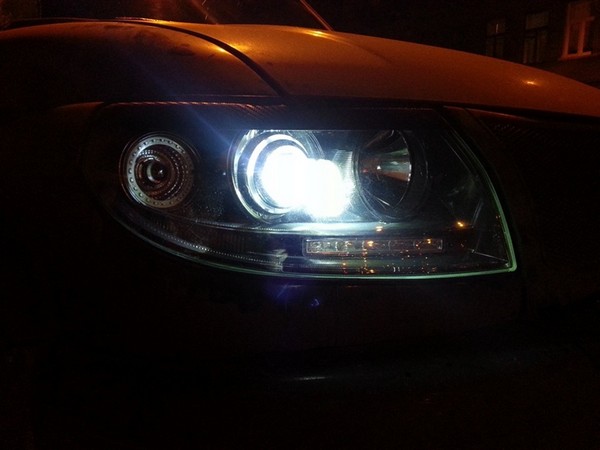

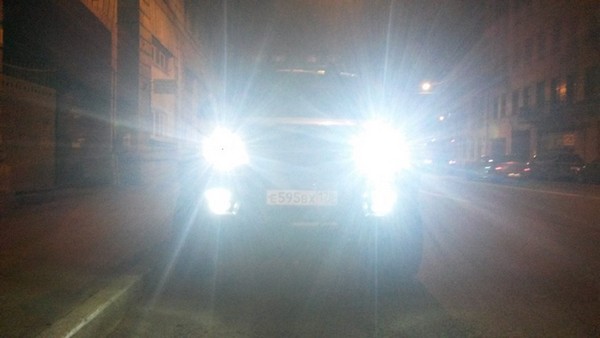

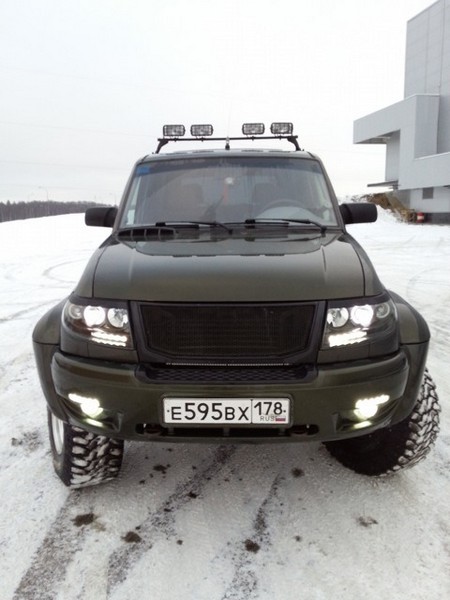

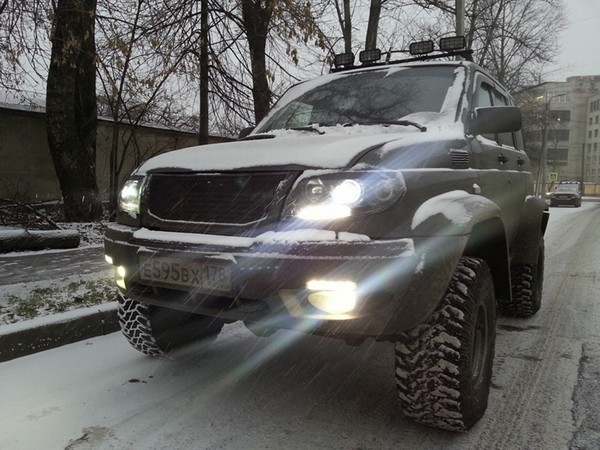

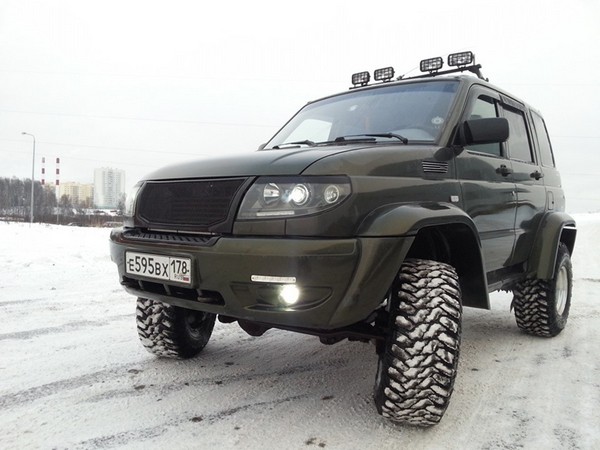

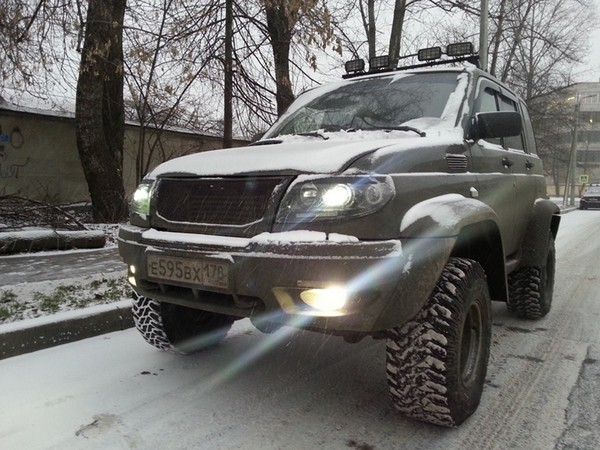

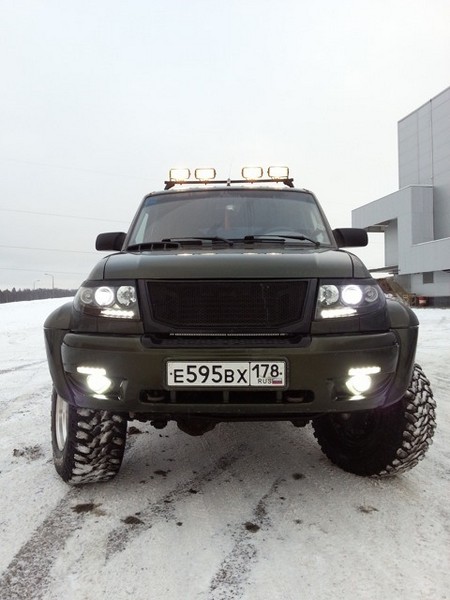

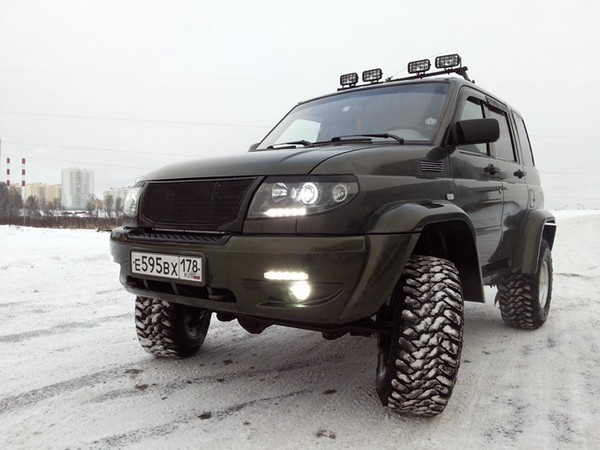

Светят просто супер, хотя надо всё-таки правильно отрегулировать. А про вид авто вообще молчу.

18:1041

установка би-ксенона для УАЗ Patriot

19:1546

установка би-ксенона для УАЗ Patriot

20:2051



установка би-ксенона для УАЗ Patriot

21:504

Корректировании света в ПТФ на УАЗ Patriot

Так как. ксенон в ПТФ вызывает явно негативный эффект на едущий в противоположном направлении транспорт, а также выказывание этого недовольства включением дальнего света в мой адрес.

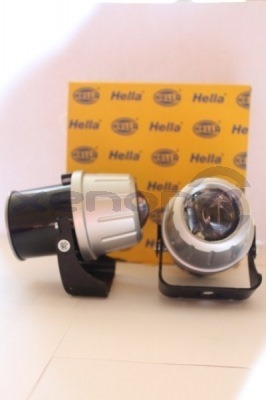

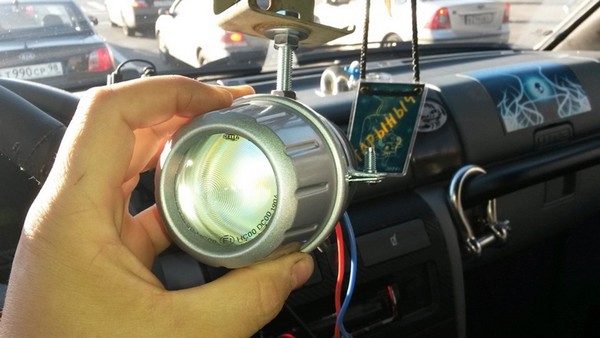

Решением было Вместо Wesem противотуманок установить линзы диаметром 50 мм HELLA ближнего света.

21:1088

Корректировании света в ПТФ на УАЗ Patriot

22:1593

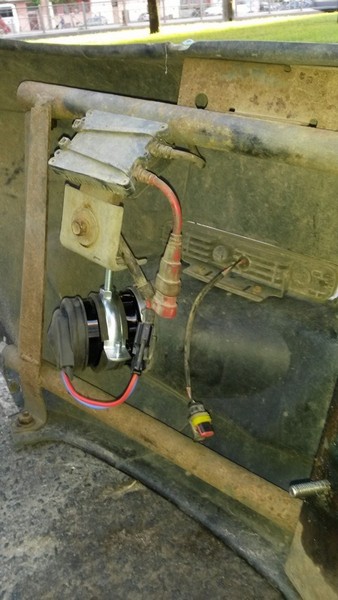

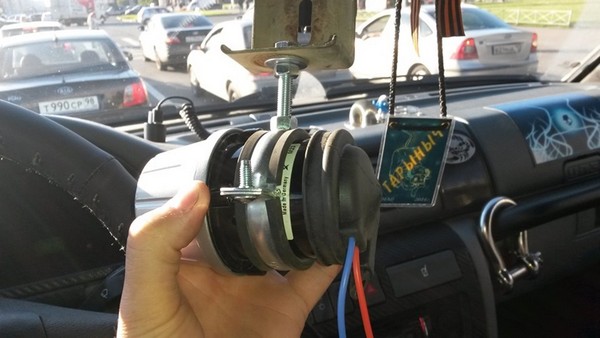

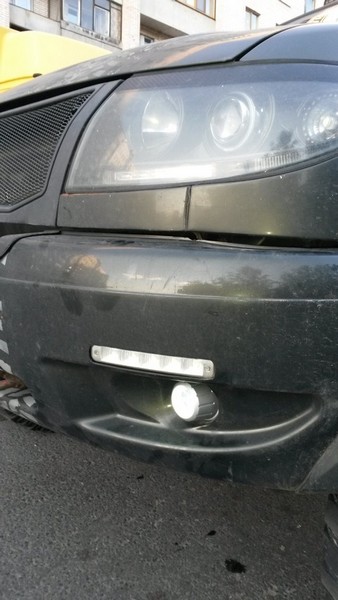

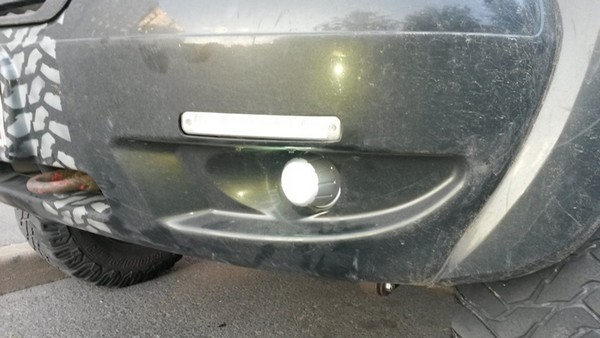

с ксеноновыми лампами 6000 К. Пятно засветки получилось чуть дальше чем от противотуманок, что сказалось даже лучше т.к. машина высокая. И визуально эстетический вид тоже стал интереснее. Кронштейны купил в метизах

22:1985

Корректировании света в ПТФ на УАЗ Patriot

23:2490



Корректировании света в ПТФ на УАЗ Patriot

24:504

Корректировании света в ПТФ на УАЗ Patriot

25:1009

но в скором времени переделаю, т.к. из за большой длинны штыря, появилась рябь светового пучка на дороге.

25:1202

Корректировании света в ПТФ на УАЗ Patriot

26:1707

Корректировании света в ПТФ на УАЗ Patriot

27:2212



Корректировании света в ПТФ на УАЗ Patriot

28:504

Корректировании света в ПТФ на УАЗ Patriot

29:1009

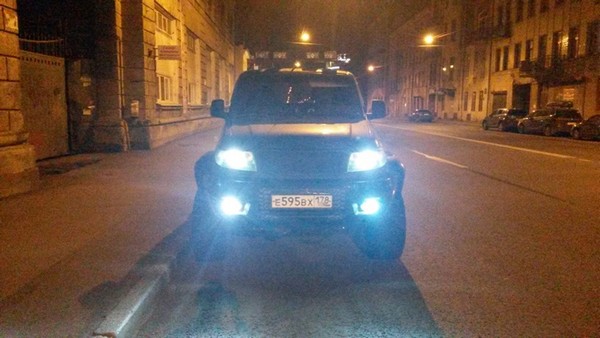

выше линии засветки

29:1049

Корректировании света в ПТФ на УАЗ Patriot

30:1554

в линии засветки ближнего основного

30:1624

Корректировании света в ПТФ на УАЗ Patriot

31:2129



В линии засветки ближнего в ПТФ для УАЗ Patriot

31:84

Результат: установка би-ксеноновых линз и коррекция ПТФ на УАЗ Patriot выполнены.

31:236

https://www.drive2.ru/l/370189/
