Установка и подключение ПТФ Лада 2109

Задача: установить и подключить противотуманные фары на ВАЗ 2109.

0:119

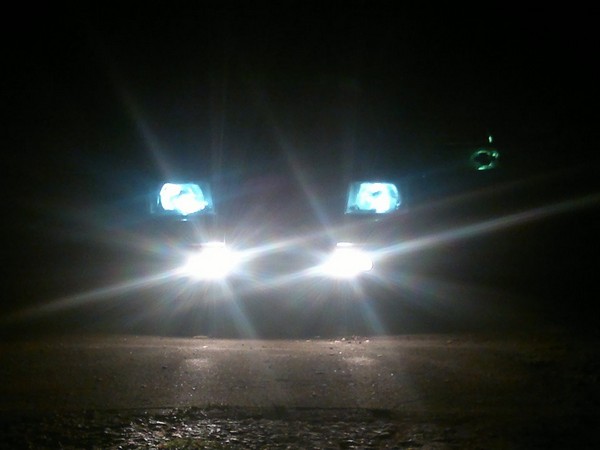

Установка ПТФ Лада 2109

1:624

В этой статье мы будем устанавливать и подключать противотуманные фары на ВАЗ 2109. Материал данной статьи также пригодится владельцам ВАЗ-2108 и ВАЗ 21099 с «высокой» панелью, для их автомобилей эта операция абсолютно идентична. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя. Также их можно использовать днем вместо ближнего света согласно ПДД. Также правильно установленные и отрегулированные противотуманные фары хорошо подсвечивают обочину дороги, что помогает вовремя замечать внезапно появившихся там пешеходов.

1:1717



1:1727


Для установки потребуется:
Силовой провод сечением 1,25 кв. мм. Длины провода должно хватать для его протяжки от блока предохранителей до каждой протовотуманки.
• Клемма широкая (мама) — 4 шт.
• Клемма узкая (мама) — 1 шт.
• Клемма с отверстием посередине (масса) — 3 шт.
• Реле с колодкой и проводами.
• Кнопка включения ПТФ.
• Противотуманные фары — 2 шт.
В продаже имеются уже готовые наборы для монтажа противотуманных фар, включающие все вышеуказанные материалы, уже подготовленные к установке:

1:2652





1:9



1:19

Если нет возможности приобрести подобный набор для подключения противотуманных фар на ВАЗ 2109, или вы желаете сделать все своими руками, то собираем следующее:

1:314

Реле ПТФ с колодкой и обжатыми проводами. Силовые провода обжаты широкими клеммами (1 и 2). Провода управляющей обмотки реле: один обжат узкой клеммой(3), другой — клеммой с отверстием — массой(4)

1:669

Силовые провода от монтажного блока до фары (на рисунке приведены обе пары проводов): один конец обжат широкой клеммой(1 и 2), на другом колодка для соединения с противотуманной фарой (3 и 4), второй провод колодки (черный) — масса(5 и 6)
Переходим непосредственно к процессу установки противотуманок на ВАЗ 2109.
Устанавливаем и подключаем кнопку. На автомобилях с высокой панелью предусмотрено уже готовое штатное место для неё:

1:1447

Демонтируем решётку, прикрывающую динамик, откручиваем динамик, и обнаруживаем там два разъёма для подключения кнопки включения противотуманок и индикатора их включения.

1:1766

Извлекаем заглушку, устанавливаем на её место кнопку, подключаем электрические разъёмы и устанавливаем на место динамик и решётку.

1:2011



Далее перемещаемся под капот, откручиваем монтажный блок (черный ящик) и приподнимаем его для доступа к разъемам.

1:210

Теперь нужно провести провода от противотуманок и от места установки реле (кроме провода массы реле) до «черного ящика».

1:434

Отсоединяем разъёмы Ш8 и Ш7 (Ш7 находится рядом с Ш8, но заметно шире) от монтажного блока. Вставляем клеммы в разъёмы в соответствии со схемой. Эти разъемы в колодках при отсутствии ПТФ не заняты.

1:790

Вставляем разъёмы обратно в блок предохранителей:

1:886

Устанавливаем на место монтажный блок. Прикручиваем реле к корпусу автомобиля, под этот же болт закрепляем его массу, предварительно зачистив место контакта от краски:

1:1198

Подключаем силовые провода к противотуманкам, также рядом с противотуманной фарой в удобном месте подключаем массу, обеспечивая надежный контакт с корпусом автомобиля:

1:1513

Конечный результат:

1:1555

Закрепить противотуманки можно, рассверлив отверстие в металлической вставке рядом с болтом крепления бампера. На некоторых бамперах есть специальные отверстия для крепления противотуманных фар с помощью кронштейнов, идущих в комплекте с ПТФ. Закреплять их надо жестко, противотуманные фары, закрепленные к пластмассе бампера будут трястись на неровной дороге и при проезде препятствий. Также, вместо ближнего света фар в светлое время суток можно использовать дневные ходовые огни.
Теперь осталось правильно отрегулировать противотуманные фары:

1:2571



Номинал предохранителя на этой схеме выбирается исходя из мощности подключаемой нагрузки. Например, в ПТФ ВАЗ 2109 стоят 2 лампы по 55 Вт. Тогда ток в цепи будет равен 55 Вт * 2 / 12В = 9,1 А. Предохранитель возьмем с небольшим запасом, т.е 15А.
Но такая схема в чистом виде для подключения противотуманок не подходит. Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Соответственно, схему нужно немного доработать, и она приобретает вот такой вид:

1:923

Здесь будет работать также и индикация включения противотуманных фар, т.е. будет загораться лампочка при включении ПТФ.
Единственное, чего не отражено на схеме, так это подсветка самой кнопки при включении габаритов. Но на некоторых кнопках, в том числе на старых ВАЗ 2108 она попросту отсутствует. А если необходимо, и кнопка позволяет сделать подсветку, то это очень просто сделать, подав на один контакт лампы подсветки плюс от любого провода, на котором появляется напряжение при включении габаритов (подсветка панели, соседней кнопки), а другой подключив на массу.
____________________________________________________________________________
Так как на ВАЗ-2109 с низкой панелью проводки под ПТФ нет пришлось немного помудрить с электрикой.

1:2217



clip_image001[4]

2:504

Принципиальная схема подключения любого дополнительного оборудования.

2:640

clip_image002[4]

3:1145

По этой схеме подключал белые фонари ПТФ.

3:1224

clip_image003[4]

4:1729

Схема подключения ПТФ под капотом для любых ВАЗ семейства САМАРА первого поколения

4:1886

clip_image004[4]

5:2391



Выводил проводку на кнопку по этой схеме. От 19-го гнезда проложил провод на кнопку, так как 5-ое гнездо было занято и провод от него шёл к регулятору яркости подсветки приборов, пришлось врезаться в эту цепь. Всё работает нормально и идёт через предохранители в ЧЯ.

5:482

____________________________________________________________________________
clip_image005[7]

6:1065

Сами фары в упаковке

6:1106

clip_image006[4]

7:1611

Габаритные огни и ПТФ для ВАЗ 2109 жёлтого света

7:1699

Установка ПТФ Лада 2109

8:2204



Установленные реле для ПТФ ВАЗ 2109. Левое для жёлтого света, а правое на белый свет.

8:152

clip_image008

9:657

На стары ВАЗ-2108-09-099 вместо кнопки включения ПТФ стоит заглушка, вот на это место и воткнул кнопку включения ПТФ жёлтого света, до этого там стояла кнопка аварийной сигнализации в перевёрнутом виде (для чего она была сделана предыдущими хозяевами я так и не понял, просто вынул её и оставил до лучших времён). Справа от руля приспособил кнопку включения ПТФ белого света, пришлось сверлить панель и немного подрезать.

9:1419

_____________________________________________________________________________
С 18.08.2014 года ухожу в отпуск и буду мудрить ДХО аля AUDI, вклеивать диодную ленту в под стекло фар. Это процесс обязательно опишу.
Простите за длинную запись в БЖ.
Удачи на дорогах!

9:1824

Установка ПТФ ВАЗ 2109

10:2329



Установка ПТФ ВАЗ 2109

11:504

Установка ПТФ ВАЗ 2109

12:1009

clip_image012

13:1514

clip_image013

14:2019



clip_image014

15:504

clip_image015

16:1009

Результат: работы по установке и подключении ПТФ ВАЗ 2109 выполнены
