Установка стабилизатора подвески 20мм на ВАЗ 2110, 2111, 2112

Поучаствовал в местных любительских соревнованиях типа ралли – спринт. Для меня это был отличный повод испытать, мою «спортивную», как я считал, сбалансированную подвеску. На тот момент были установлены пружины Eibach ProKit и передние стойки KYB Exel-G.

0:448

Откатав по треку несколько кругов, я не мог не заметить, что автомобиль в поворотах имеет чрезмерный крен, а это не только сказывается на комфорте, но и на управляемости.

0:760

Сохранить в Альбом

0:798

Установка стабилизатора 20мм на ВАЗ 2110, 2111, 2112

1:1303

Немного физики
При чрезмерном крене внутреннее колесо разгружается, теряет контакт с асфальтом и начинает буксовать. При этом в работу вступает дифференциал и на загруженном наружном колесе пропадает крутящий момент. В следствии чего, под газом, машина имеет недостаточную поворачиваемость и идет «плугом» наружу из поворота. Приходится сбавлять газ чтоб машина схватилась за покрытие, выровнялась и таки вписалась в поворот. Естественно скорость прохождения поворотов, особенно острых, значительно падает.

1:2246



Первая мысль, которая меня посетила, была «Хочу блокировку дифференциала», чтобы гребли оба колеса и вкручивали машину в поворот. Но проанализировав результаты покатушек решил, что начать надо с другого.
Более жёсткий стабилизатор будет препятствовать разгрузке внутреннего колеса и позволит сохранить сцепление с дорогой. Колесо не будет прокручиваться, а это значит, что дифференциал продолжит исправно передавать крутящий момент на колеса и машина вкрутится в поворот без значительной потери скорости и траектории.

1:960

Чтоб было понятней расскажу немного о принципе работы стабилизатора поперечной устойчивости.
Работа стабилизатора поперечной устойчивости основана на перераспределении нагрузки между упругими элементами подвески. При боковом крене, стабилизатор закручивается таким образом, что концы стабилизатора перемещаются в разные стороны (один поднимается, другой опускается). С загруженной стороны, стабилизатор пытается как–бы приподнять кузов, а с разгруженной, соответственно опустить. Чем больше крен кузова, тем сильнее сопротивление стабилизатора. Таким образом, обеспечивается выравнивание автомобиля по отношению к плоскости дороги.
Чем толще пруток стабилизатора, тем эффективней он будет бороться с креном.

1:2283



Суть нашей доработки заключается в установке более толстого стабилизатора.
В продаже существуют тюнингованные стабилизаторы разной толщины и даже разной конструкции. В связи с тем, что тюнячие запчасти у нас достать не так просто, я решил воспользоваться самым бюджетным, проверенным вариантом и установить стабилизатор от Приоры.

1:614

На ВАЗ 2110 используется стабилизатор толщиной 18мм, стабилизатор от Приоры имеет толщину 20мм.

1:786


2:1291

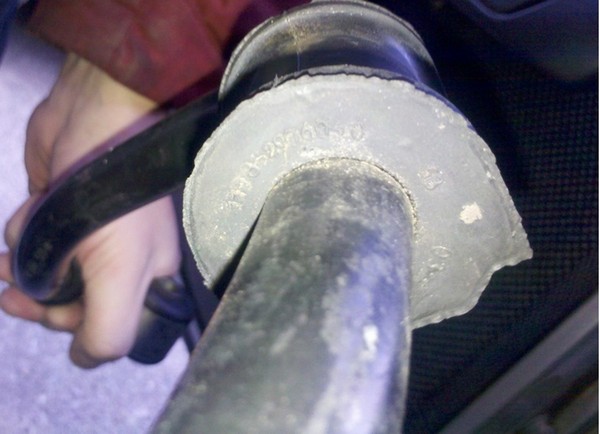

На Приоро стабилизаторе устанавливаются втулки и стойки от калины, соответственно каталожные номера на них тоже Калиновские. 1118-2906050 1118-2906040

2:1554


3:2059



Приобрел стабилизатор от Приоры 800р, притащил его в гараж, снял старый, ставлю новый, а он не ставится. Так я убедился на собственном опыте, что стабилизатор от Калины НЕ ПОДХОДИТ на ВАЗ 2110.
Как оказалось купить стабилизатор от Приоры не так просто, продавцы не в состоянии отличить его от Калиновского.

3:554

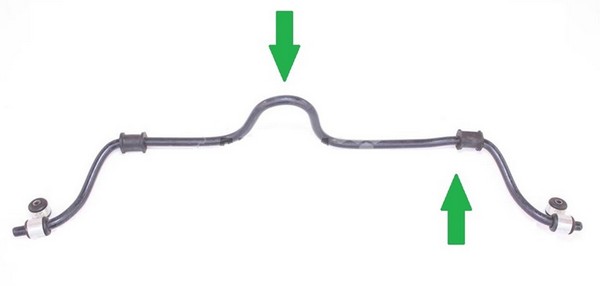

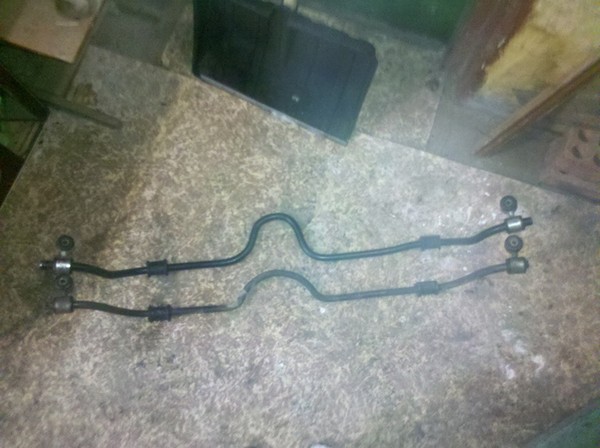

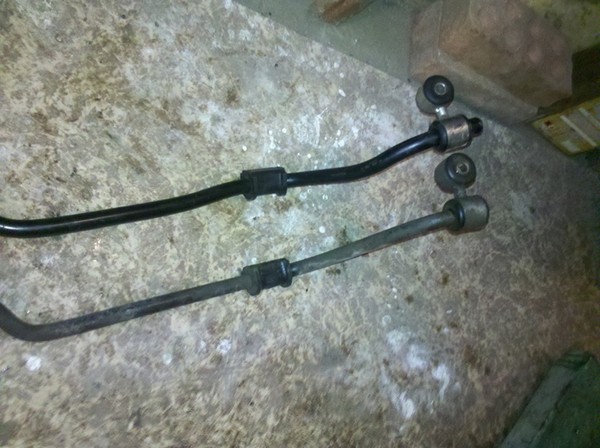

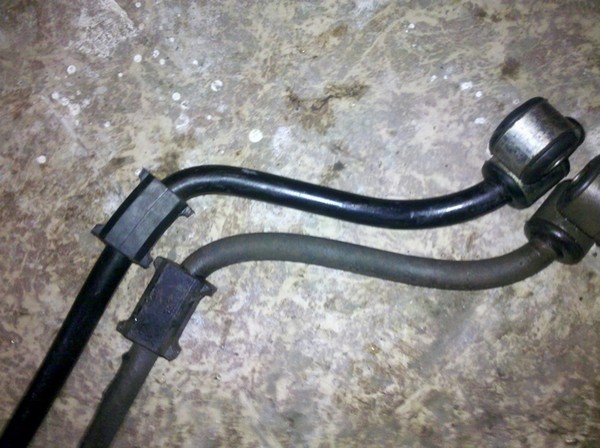

Стабилизатор от Калины легко отличить о десятого (или приорошного), он не симметричный, в районе правой втулки имеется изгиб.

3:786


4:1291

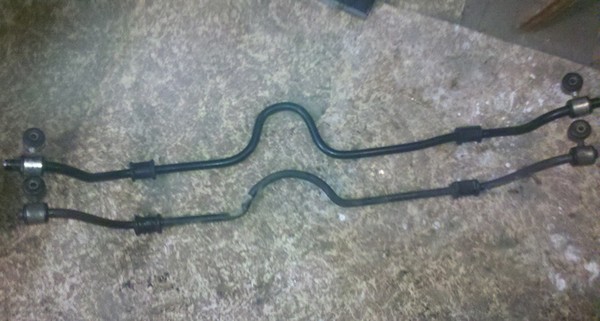

Так же Калина стабилизатор имеет более острый и высокий гиб по центру, из-за которого он как раз и не лезет в десятку упираясь в кузов.

4:1538


5:2043




6:504

Замена стабилизатора
Замена стабилизатора несложная процедура и под силу любому, кто способен открутить несколько гаек. Для замены стабилизатора понадобится ключ на 13 и пара ключей на 17, конечно желательно иметь трещотку.

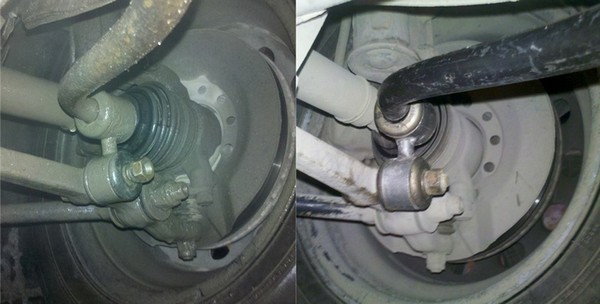

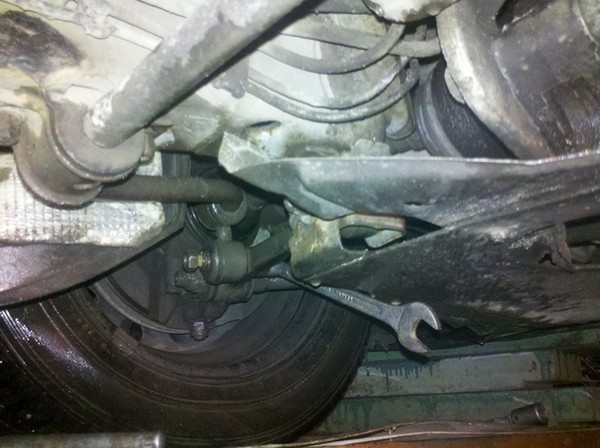

Двумя ключами на 17 отворачиваем болты крепления стоек стабилизатора к рычагам.

6:1066


7:1571

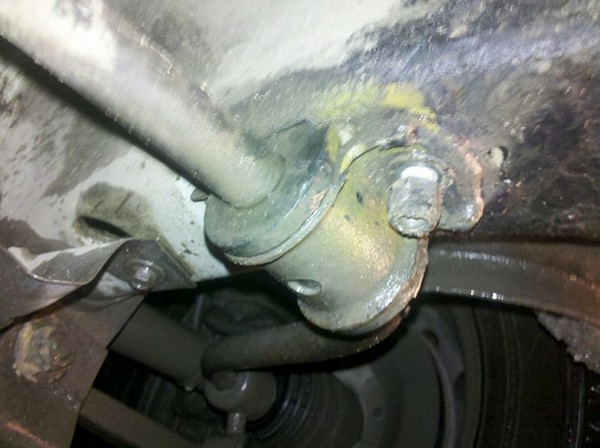

Далее отворачиваем 4 гайки крепления стабилизатора к кузову.

7:1686


8:2191



Это стоит делать с особой осторожностью, т.к. существует вероятность сломать шпильки. Лучше использовать проникающую смазку, типа wd-40. Снимаем скобы крепления стабилизатора к днищу автомобиля.

8:356

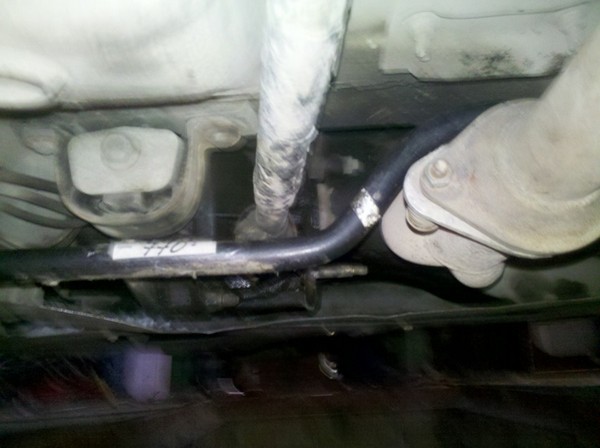

Извлекаем стабилизатор из пространства между днищем автомобиля и глушителем.
Многие писали, что у них получилось вытащить стабилизатор без снятия глушителя, но у меня это не получилось. Полагаю, что это возможно только на не заниженной машине.

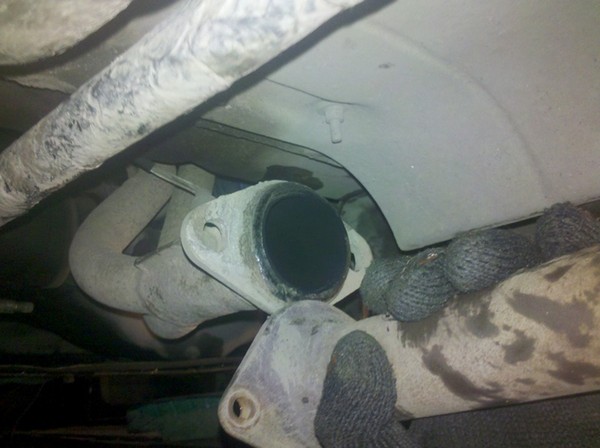

Пришлось открутить ещё пару болтов крепления штанов к катализатору. После чего стабилизатор легко извлекается.

8:1014


9:1519

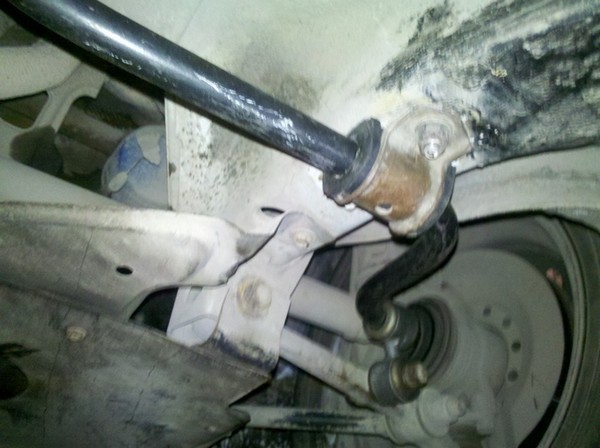

Новый стабилизатор ставится в обратном порядке.

9:1611


10:2116




11:504


12:1009


13:1514

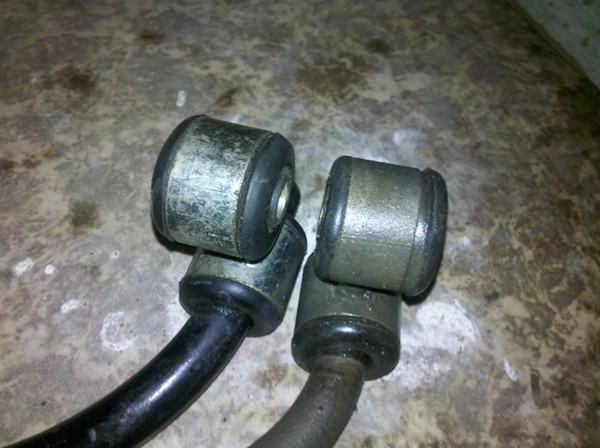

Старые стойки стабилизатора уже малость устали, резина потеряла форму и растянулась.

13:1674


14:2179




15:504

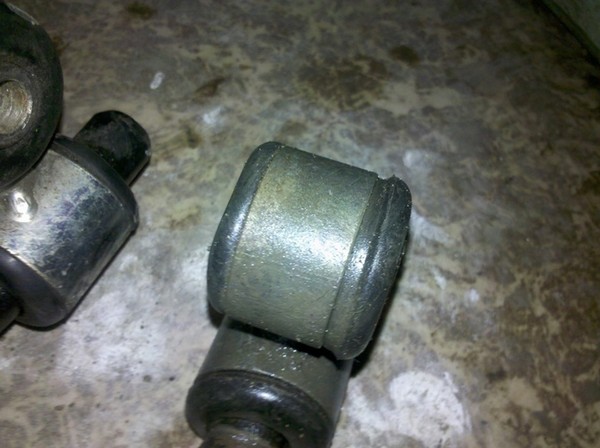

Уставшая стойка

15:537

Выводы

15:555

Эффект от установки «жирного» стабилизатора очевиден. Начну с того, что жёсткий стабилизатор не делает подвеску жестче, ни каких потерь в комфорте нет. Субъективно, подвеска стала работать даже тише и мягче. Мелкие неровности, стыки асфальта и рельсы проходятся лучше.
Значительно уменьшились крены в поворотах. Теперь не надо изгибаться, чтобы компенсировать крены, поворачивать стало приятней.

15:1286

Раньше при заносе приходилось ловить морду сбросом газа, а жопа как бы с запозданием, покорно тащилась сзади.
Сейчас машина вкручивается в поворот. Было опасение, что с более жестким передним стабилизатором я получу ещё большую недостаточную поворачиваемость. Но на удивление, под газом появилась избыточная поворачиваемость, а на сбросе ближе к нейтральной. Полагаю, это заслуга более жёстких пружин и стоек. Морду теперь не сносит, а жопа стремится резко выровняться вслед за мордой. Машина ведет себя более предсказуемо, при сносах стремится выровняться. Скорость прохождения поворотов заметно увеличилась.
Жёсткий стабилизатор отлично дополняет жёсткие стойки и пружины, теперь подвеска работает как надо.

15:2596




16:504
