Основными дефектами водяного насоса являются течь охлаждающей жидкости из водяного насоса и износ подшипника насоса (определяется по повышенному шуму при его работе). Ремонт водяного насоса, как правило, к желаемому результату не приводит, поэтому рекомендуется заменять водяной насос в сборе.

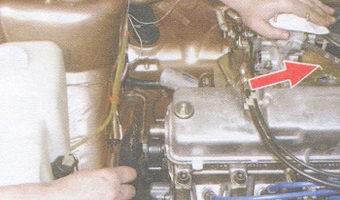

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Слейте охлаждающую жидкость из системы охлаждения.
3. Установите поршень 1-го цилиндра в положение ВМТ (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
4. Снимите натяжной ролик (см. «Замена натяжного ролика на автомобилях ваз 2108, ваз 2109, ваз 21099»).

ПРЕДУПРЕЖДЕНИЕ
После снятия ремня привода распредвала запрещается поворачивать распределительный и коленчатый валы, иначе поршень может ударить по клапанам.

5. Снимите шестерню распредвала (см. «Замена прокладки головки блока цилиндров на автомобилях ваз 2108, ваз 2109, ваз 21099»).

1:2189

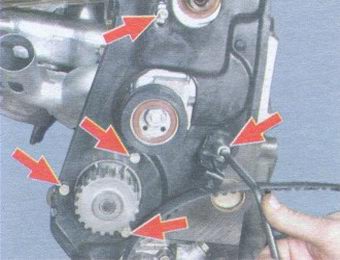

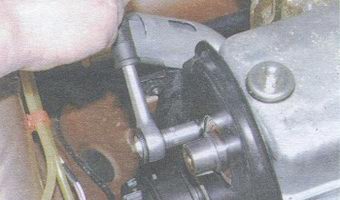

6. Отверните гайку и четыре болта крепления задней крышки.

ПРИМЕЧАНИЕ

2:637 Расположение точек крепления задней крышки привода распредвала и водяного насоса.

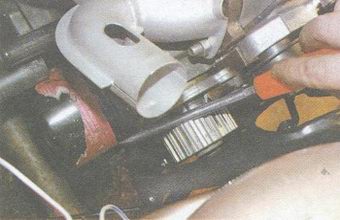

3:1299 7. Отведите в сторону заднюю крышку и выньте водяной насос, подцепив водяной насос отверткой за зубчатый шкив.

4:2006



8. Если водяной насос не удается вынуть, отожмите двигатель в сторону.

5:634 9. Снимите с водяного насоса прокладку. Поврежденную прокладку водяного насоса замените.

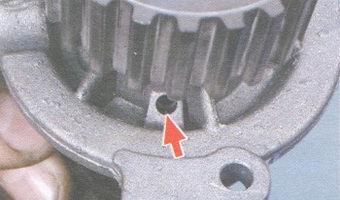

6:1305 10. Замените водяной насос, если течет охлаждающая жидкость через дренажное отверстие (поврежден сальник водяного насоса)...

7:2037

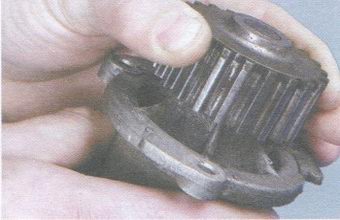

11 ...есть заметный осевой люфт валика водяного насоса (поврежден подшипник водяного насоса)...

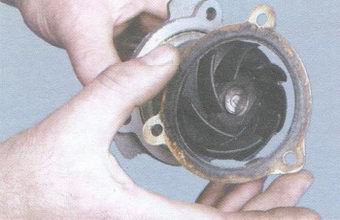

8:675 12 ...обнаружены трещины, сколы, выкрашивания на крыльчатке 1, зубчатом шкиве 2 и корпусе 3 водяного насоса.

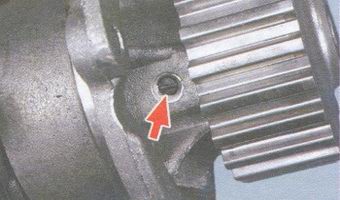

9:1372 13. Проверьте затяжку стопорного винта подшипника водяного насоса. При необходимости затяните винт.

10:2063

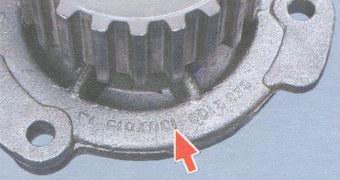

14. Установите водяной насос в порядке, обратном снятию. При этом номер на водяном насосе должен быть направлен вверх.

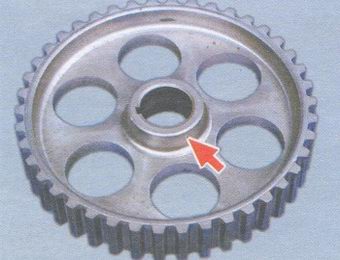

11:721 15. Установите остальные детали в порядке, обратном снятию. При этом шестерня распредвала устанавливается выступающей частью ступицы к двигателю. После этого проверьте совпадение меток ВМТ на шестерне распредвала и задней крышке ремня привода (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). Отрегулируйте натяжение ремня привода распредвала (см. «Замена ремня привода распредвала и регулировка натяжителя ремня»). и залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости на автомобилях ваз 2108, ваз 2109, ваз 21099»). 18011
