Замените ремень привода распредвала, если при осмотре вы обнаружите:
- следы масла на любой поверхности ремня распредвала;
- следы износа зубчатой поверхности ремня распредвала, трещины, подрезы, складки и отслоение ткани от резины;
- трещины, складки, углубления или выпуклости на наружной поверхности ремня распредвала;
- разлохмачивание или расслоение на торцовых поверхностях ремня распредвала.

ПРИМЕЧАНИЯ
Перед началом работы снимите ремень генератора (см. разд. 9 «Электрооборудование»). Для удобства восприятия процесс замены и регулировки натяжения ремня привода распредвала на автомобилях ваз 2108, ваз 2109, ваз 21099 показан на снятом двигателе. Для натяжения ремня распредвала требуется специальный ключ. Если ключа нет, вставьте в отверстия ролика два подходящих по диаметру металлических стержня. Зафиксируйте между стержнями отвертку и поворачивайте ролик, натягивая тем самым ремень распредвала. После этого затяните гайку.

1:2250

2:503

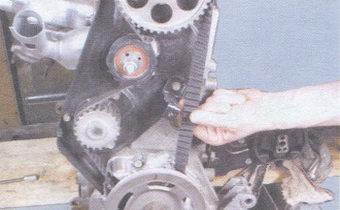

3:1007 1. Отверните три болта и снимите переднюю крышку привода распредвала.

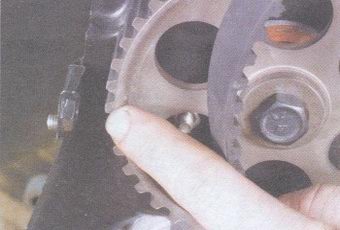

4:1642 2. Установите поршень 1-го цилиндра в ВМТ. Для этого поверните коленвал за болт крепления шкива коленвала так, чтобы метка ВМТ на шкиве распредвала встала напротив метки (усика) на задней крышке пр



ивода распредвала.

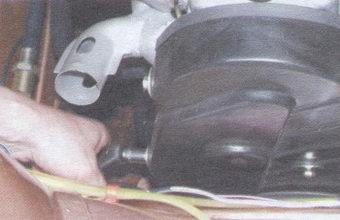

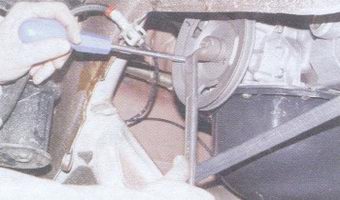

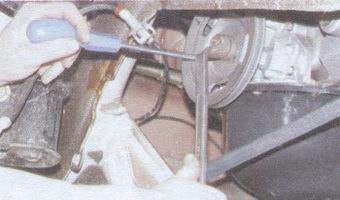

5:539 3. Отверните болт крепления шкива коленвала, зафиксировав коленвал от проворачивания с помощью отвертки.

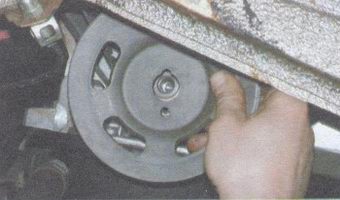

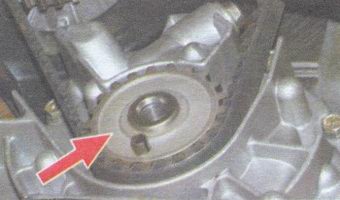

6:1240 4. Снимите шкив с коленвала.

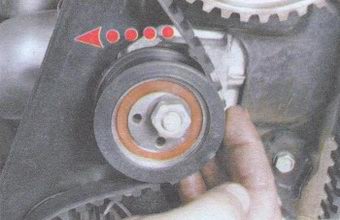

7:1798 5. Ослабьте затяжку гайки крепления натяжного ролика и поверните натяжной ролик, чтобы ослабить натяжение ре�



�ня.

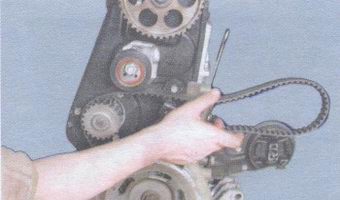

8:513 6. Снимите изношенный ремень распредвала.

9:1097 7. Установите новый ремень распредвала на зубчатый шкив коленвала...

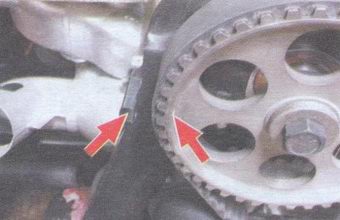

10:1729 8. ...затем на шкив распредвала, натягивая ведущую ветвь ремня, чтобы она не провисала. Убедитесь, что метки на шкиве и задней крышке совпадают.

11:2493



9. Наденьте ремень привода распредвала на зубчатое колесо водяного насоса и натяжной ролик.

12:675 10. Установите шкив коленвала и затяните болт его крепления моментом затяжки 99-110 Нм (9,9-11,0 кгс-м).

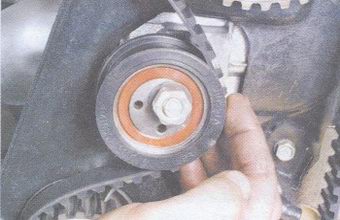

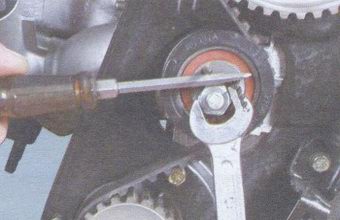

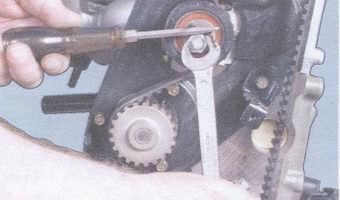

13:1357 11. Натяните ремень, повернув соответственно ролик и затянув гайку его крепления.

14:2013



12. При правильном натяжении ремень распредвала на автомобиле ваз 2108, ваз 2109, ваз 21099 можно повернуть двумя пальцами на 90° (усилие 15-20 Н). Проверните на два оборота коленвал и еще раз проверьте натяжение ремня. При необходимости повторите регулировку.
Установите переднюю крышку привода распредвала. Затем установите ремень привода генератора и отрегулируйте натяжение ремня генератора (см. разд. 9 «Электрооборудование»). 22646
