Все контрольные приборы автомобиля ваз 2108, ваз 2109, ваз 21099 объединены в комбинацию приборов.
Внешний вид всех устанавливаемых на автомобили комбинаций приборов показан в разд. 1 «Устройство автомобиля ваз 2108, ваз 2109, ваз 21099» (см. рис. 1.8, 1.10 и 1.12).
Комбинация приборов «низкой» панели приборов (см. рис. 1.8) включает в себя: спидометр, указатель температуры охлаждающей жидкости, указатель уровня топлива с контрольной лампой резерва, вольтметр, эконометр, 12 контрольных ламп и табло «STOP». Комбинация приборов закреплена в гнезде панели приборов двумя пружинными защелками.
Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов показана на рис. 9.25.
Спидометр имеет два счетчика пройденного пути: один итоговый, а второй «суточный». Показания суточного счетчика можно устанавливать на ноль рукояткой, расположенной либо под панелью приборов, либо на самой комбинации приборов. Сбрасывать показания суточного счетчика можно только на стоящем автомобиле.
Комбинации приборов «высокой» панели приборов (см. рис. 1.10) и «европанели» (см. рис. 1.12) оборудованы бортовой системой контроля. Такая комбинация приборов включает в себя: спидометр со счетчиками суточного и общего пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, 13 контрольных ламп и блок бортовой системы контроля (БСК).
Схема соединений комбинации приборов показана на рис. 9.26.
В комбинации приборов есть две контрольные лампы «CHECK ENGINE». У этих ламп разное подключение к источнику питания. У лампы 20 один вывод соединен с «+» питания, и эта лампа используется в системе впрыска топлива. У лампы 8 один вывод соединен с «массой» и, она используется в системах снижения токсичности.
Блок БСК состоит из электронной схемы управления и 8 светодиодных индикаторов: уровня масла, уровня омывающей жидкости, износа тормозных накладок передних тормозов, уровня тормозной жидкости, исправности ламп габаритного света, «STOP» и «TEST». После включения на автомобиле ваз 2108, ваз 2109, ваз 21099 зажигания высвечиваются все индикаторы БСК и через 5 сек гаснут. Если в какой-либо из контролируемых БСК цепей появляется неисправность, то светится соответствующий светодиод.
Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса комбинации приборов. Выводы блока БСК соединены со штекерами 9-клеммового разъема, один вывод - с «+» стабилизатора напряжения (расположенным в тахометре) и второй вывод - с контрольной лампой аварийного давления масла. Адреса выводных штекеров комбинации приборов даны в табл. 9.4.
С 1996 г. в комбинации приборов вместо электронного вольтметра применяется контрольная лампа и аннулировано гнездо для реле-прерывателя контрольной лампы стояночного тормоза. Схема соединений измененной комбинации приборов показана на рис. 9.27.
На автомобили ваз 2108, ваз 2109, ваз 21099 с «европанелью» приборов устанавливают электронную комбинацию приборов. Такая комбинация приборов отличается от вышеописанных лишь системой управления и принципом действия приборов. Механизмами привода спидометра и тахометра служат шаговые электродвигатели, электронный счетчик суточного пробега обнуляется при отключении аккумуляторной батареи и т.п. У этой комбинации приборов можно заменять только лампы подсветки, при неисправности остальных элементов комбинации ее заменяют в сборе.
ПОЛЕЗНЫЙ СОВЕТ
Чтобы не повредить стекло комбинации приборов, не очищайте его с помощью каких-либо растворителей. Можно промыть стекло комбинации приборов слабым мыльным раствором. Лучше всего пользоваться очистителем стекол, например «Секундой».

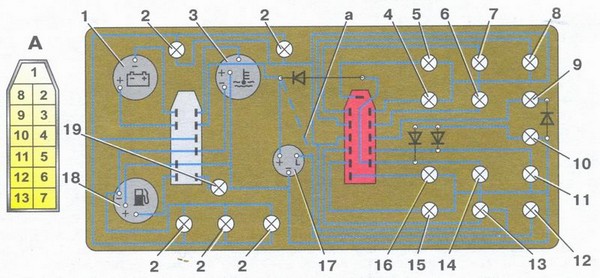

Рис. 9.25. Комбинация приборов «низкой» панели и схема ее соединений (вид сзади) - автомобили ваз 2108, ваз 2109, ваз 21099:
А - порядок условной нумерации штекеров в разъемах комбинации приборов; а - соединение на печатной плате для комбинации приборов без гнезда 17; 1 - вольтметр; 2 - лампы освещения приборов; 3 - указатель температуры охлаждающей жидкости; 4 - контрольная лампа обогрева заднего стекла; 5 - контрольная лампа дальнего света фар; 6 - резервная контрольная лампа; 7 - контрольная лампа заднего противотуманного света; 8 - контрольная лампа наружного освещения; 9 - контрольная лампа указателей поворота; 10 - контрольная лампа «STOP»; 11 - контрольная лампа давления масла; 12 - контрольная лампа стояночного тормоза; 13 - контрольная лампа аварийной сигнализации; 14 - контрольная лампа уровня тормозной жидкости; 15 - контрольная лампа воздушной заслонки карбюратора; 16 - контрольная лампа разряда аккумуляторной батареи; 17 - гнездо для реле-прерывателя контрольной лампы стояночного тормоза; 18 - указатель уровня топлива; 19 - контрольная лампа резерва топлива

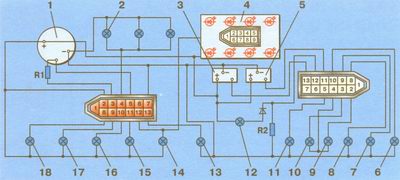

Рис. 9.26. Электрическая схема соединений комбинации приборов «высокой» панели приборов с бортовой системой контроля выпуска до 1996 г. (вид сзади) - автомобили ваз 2108, ваз 2109, ваз 21099:
1 - реле-прерыватель контрольной лампы стояночного тормоза; 2 - тахометр со стабилизатором напряжения; 3 - лампа освещения комбинации приборов; 4 - указатель температуры; 5 - блок управления БСК; 6 - указатель уровня топлива; 7 - резистор 50 Ом, 5 Вт; 8 - контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 - контрольная лампа дальнего света фар; 10 - контрольная лампа габаритного света; 11 - резервная контрольная лампа; 12 - контрольная лампа не пристегнутых ремней безопасности; 13 - контрольная лампа левых указателей поворота; 14 - резистор 470 Ом, 0,25 Вт; 15 - электронный вольтметр; 16 - контрольная лампа правых указателей поворота; 17 - контрольная лампа аварийного давления масла; 18 - контрольная лампа резерва топлива; 19 - контрольная лампа воздушной заслонки карбюратора; 20 - контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 - контрольная лампа стояночного тормоза

Рис. 9.27. Электрическая схема соединений комбинации приборов «высокой» панели приборов с бортовой системой контроля выпуска с 1996 г. (вид сзади) - автомобили ваз 2108, ваз 2109, ваз 21099:
1 - тахометр; 2 - лампа освещения комбинации приборов; 3 - указатель температуры; 4 - блок управления БСК; 5 - указатель уровня топлива; 6 - контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 - контрольная лампа дальнего света фар; 8 - контрольная лампа габаритного света; 9 - резервная контрольная лампа; 10 - контрольная лампа не пристегнутых ремней безопасности; 11 - контрольная лампа левых указателей поворота; 12 - контрольная лампа заряда аккумуляторной батареи; 13 - контрольная лампа правых указателей поворота; 14 - контрольная лампа аварийного давления масла; 15 - контрольная лампа резерва топлива; 16 - контрольная лампа воздушной заслонки карбюратора; 17 - контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 - контрольная лампа стояночного тормоза; В1 - резистор 91 кОм; В2 - резистор 50 Ом, 5 Вт

  Таблица 9.4 Адреса выводных штекеров комбинации приборов с бортовой системой контроля
