1:516 Метки ВМТ нанесены на зубчатом шкиве распредвала (выступ) и на задней крышке ремня привода распредвала (усик).

2:1225 Кроме того, метки ВМТ нанесены на маховике (риска) и шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности снята коробка передач.

3:2005

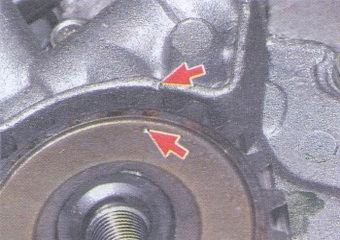

Дополнительно метки ВМТ нанесены на зубчатом шкиве коленвала (точка) и крышке масляного насоса (треугольный вырез). Метки ВМТ видны только при снятом шкиве привода генератора.

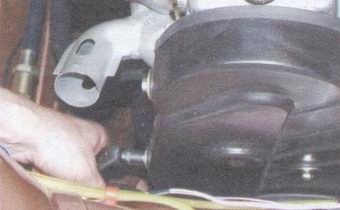

4:829 1. Откройте на автомобиле ваз 2108, ваз 2109, ваз 21099 капот и отверните три винта крепления передней крышки ремня привода распредвала. Снимите переднюю крышку ремня привода распредвала.

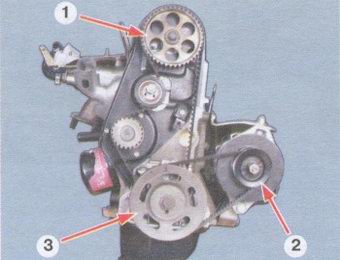

5:1665 2. Проверните коленвал за болт крепления к нему шкива 3 привода генератора до совпадения меток ВМТ на шкиве распредвала и задней крышке. Можно также проворачивать коленвал за болт кр�



�пления шкива 2 генератора. Запрещается проворачивать коленвал за болт крепления шкива 1 распредвала.

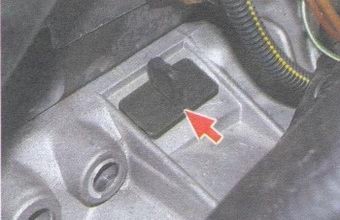

6:692 3. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток ВМТ на маховике. 11160
