Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распредвала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном - полностью закрываться.
Зазор клапана измеряют на холодном двигателе (при +20 °С) между кулачком распредвала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2+0,05) мм, для выпускного -(0,35+0,05) мм. Зазоры клапанов регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

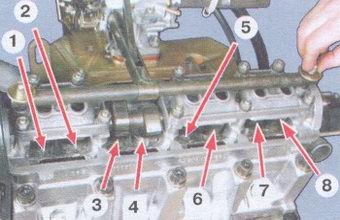

1:1705 Считая от привода распредвала, первый, четвертый, пятый и восьмой клапаны - выпускные; второй, третий, шестой и седьмой - впускные.

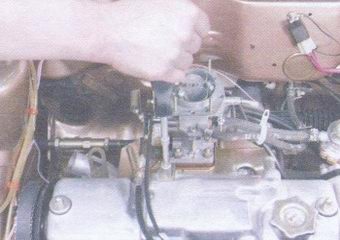

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2:2585

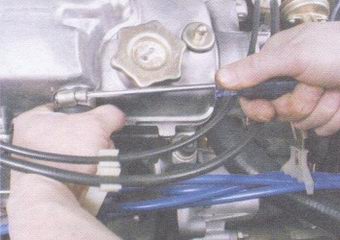

2. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов.

3:728 3. Отверните гайку и снимите кронштейн троса привода акселератора, оставив висеть привод акселератора на тросе. Отверните две колпачковые гайки.

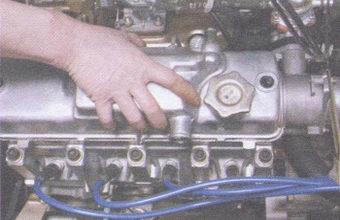

4:1502 4. Снимите крышку клапанов.

5:2059

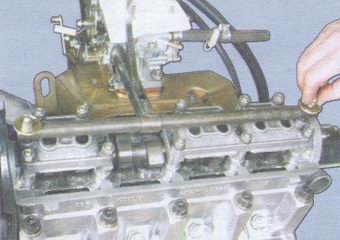

5. Удалите масло из верхней части головки блока цилиндров (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками.

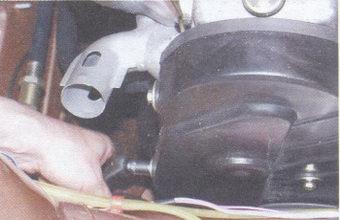

6:881 6. Отверните три болта и снимите переднюю крышку привода распредвала.

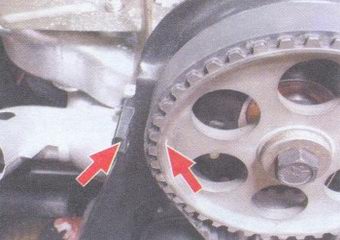

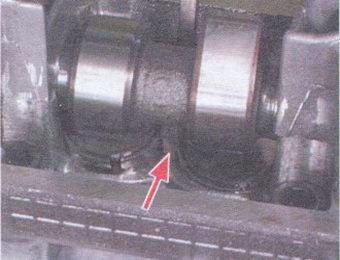

7:1516 7. Установите поршень первого цилиндра в ВМТ такта сжатия. Для этого поверните коленвал так, чтобы метка на шестерне распредвала совпала с меткой (усиком) на задней крышке привода распредвала. Затем поверните коленвал еще на 40-50°. При этом кулачки распредвала пове�



�нутся от толкателей. ПРЕДУПРЕЖДЕНИЕ

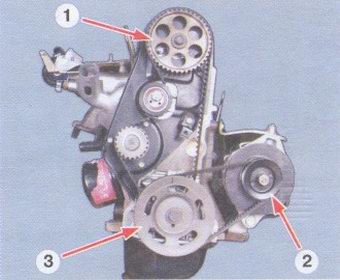

8:575 Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива 3 коленчатого вала или за болт крепления шкива 2 генератора. Запрещается проворачивать коленчатый вал за болт крепления шкива 1 распределительного вала.

ПОЛЕЗНЫЕ СОВЕТЫ
Рекомендуется вывернуть на автомобиле ваз 2108, ваз 2109, ваз 21099 свечи зажигания, чтобы было легче проворачивать коленвал.
Проворачивать коленвал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распредвала в верхнее положение, включите любую передачу (лучше четвертую) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности катать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

9:2513

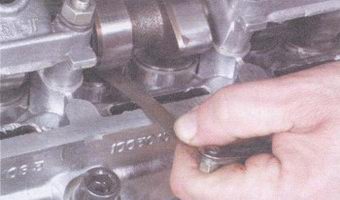

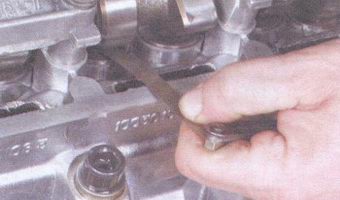

8. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов.

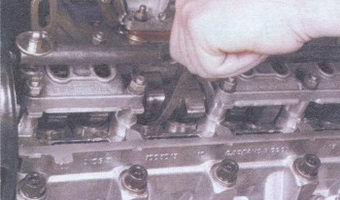

10:652 9. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления.

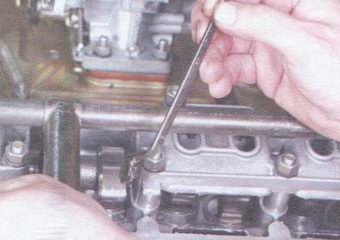

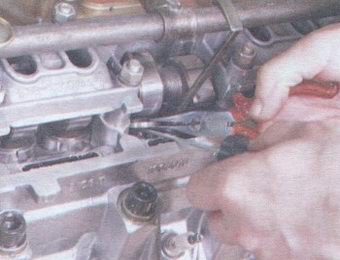

11:1390 10. Удерживая толкатель клапана в утопленном положении, установите фиксатор.

ПРИМЕЧАНИЕ

12:2062



Фиксатор должен быть установлен между распредвалом и краем толкателя клапана.

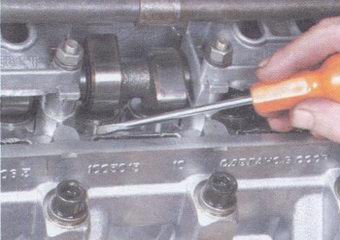

13:653 11. Отведите приспособление для утапливания от толкателя клапана и выньте регулировочную шайбу, поддев регулировочную шайбу клапана тонкой отверткой.

ПРИМЕЧАНИЕ

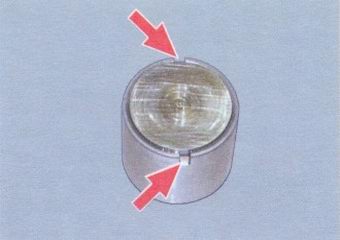

14:1462 Для того чтобы легче вынуть регулировочную шайбу, в толкателе клапана проточены два паза. Поверните толкатель клапана так, чтобы было удобнее поддеть регулировочную шайбу.

15:2286

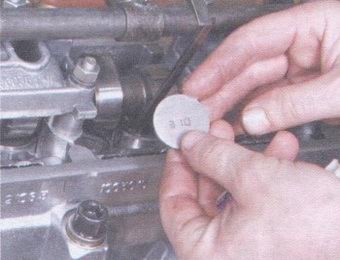

12. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если цифры на регулировочной шайбе не видны, измерьте регулировочную шайбу микрометром.

16:811 13. Установите в толкатель клапана новую регулировочную шайбу необходимой толщины. Регулировочную шайбу клапана установите надписью вниз (к толкателю клапана). Утопите толкатель клапана приспособлением и уберите фиксатор.

ПРИМЕЧАНИЕ
Толщина новой регулировочной шайбы клапана рассчитывается по формуле:
Н = В + А - С, где А - измеренный зазор, мм;
В - толщина старой регулировочной шайбы, мм;
С - номинальный зазор, мм;
Н - толщина новой регулировочной шайбы, мм. Пример (для впускного клапана): А = 0,26 мм, В = 3,75 мм, С = 0,2 мм,
тогда Н = 3,75 + 0,26-0,2 = 3,81 (мм).
В пределах допуска зазора +0,05 мм подбираем ближайшую по толщине регулировочную шайбу (3,8 мм).

17:2495



14. Для проверки измерьте щупом зазор клапана: если зазор клапана отличается от номинального, повторите регулировку клапана.

18:735 15. Поверните коленвал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока.
16. Установите переднюю крышку привода распредвала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в прил. 1).

ПРИМЕЧАНИЕ

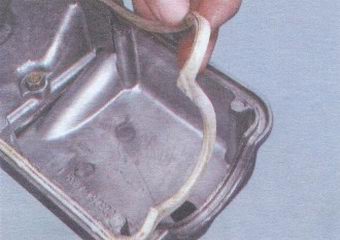

19:1868 Перед установкой крышки клапанов проверьте состояние прокладки крышк�



�, при необходимости замените ее. 30285
