Регулировка пускового устройства карбюратора обеспечивает уверенный пуск холодного двигателя.
Регулируют пусковое устройство на снятом карбюраторе.

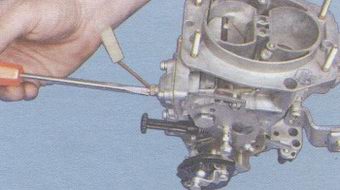

1:800 Перед регулировкой проверьте состояние диафрагмы пускового устройства, отвернув четыре винта и сняв крышку пускового устройства. Дефектную диафрагму замените.

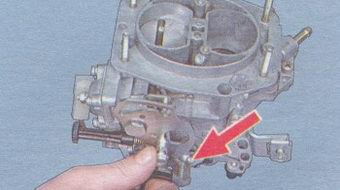

2:1605 1. Поверните рычаг привода воздушной заслонки против часовой стрелки до упора. При этом воздушная заслонка должна полностью закрыться.

3:2359

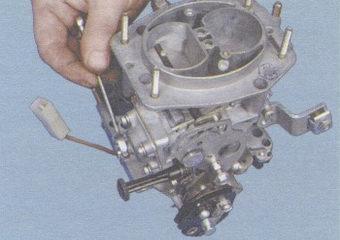

2. Нажмите до упора на шток пускового устройства. Воздушная заслонка должна приоткрыться на (3,0+0,2) мм (пусковой зазор воздушной заслонки для карбюратора 2108-1107010).

ПРИМЕЧАНИЯ

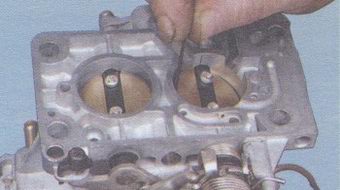

Пусковые зазоры воздушной заслонки для карбюратора 2108-1107010 можно измерить хвостовиком сверла соответствующего диаметра.
Пусковые зазоры, мм:
карбюратор 21081-1107010:
воздушной заслонки..............................2,7
дроссельной заслонки первой камеры....................................................1
карбюратор 21083-1107010:
воздушной заслонки......................2,5+0,2
дроссельной заслонки
первой камеры..............................1,1+0,05

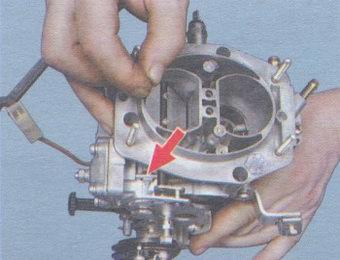

4:1541 3. Если пусковой зазор воздушной заслонки отличается от указанного, ослабьте затяжку контргайки и...

5:2230

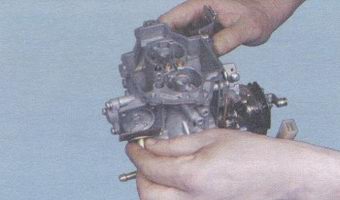

4. ...отрегулируйте пусковое устройство винтом. При выворачивании винта зазор увеличивается, при заворачивании - уменьшается.

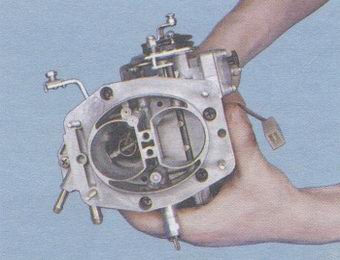

6:736 5. Полностью закройте воздушную заслонку. При этом дроссельная заслонка первой камеры должна быть приоткрыта на 0,85 мм (пусковой зазор дроссельной заслонки первой камеры для карбюратора 2108-1107010).

7:1600 6. Если пусковой зазор дроссельной заслонки первой камеры карбюратора 2108-1107010 отличается от указанного, отрегулируйте его регулировочным винтом при открытия дроссельной заслонки первой камеры. При выворачивании вин�



�а пусковой зазор уменьшается, при заворачивании - увеличивается. 13819
