Замки дверей неразборные и ремонту не подлежат. При поломке замков двери замените их.
Конструкция замков передних дверей всех автомобилей и задних дверей автомобилей ваз 2109 и ваз 21099 принципиально одинакова, основное отличие замков в том, что в наружных ручках передних дверей установлены цилиндры выключателей замков, поэтому в данном подразделе показан процесс ремонта замка передней двери как более сложный.

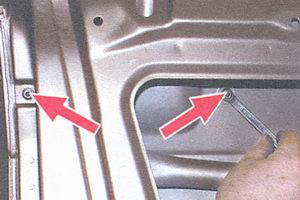

1:1279 1. Отожмите нижний уплотнитель и снимите три пружинных зажима крепления защитной пленки сверху и еще один снизу. Выньте защитную пленку из двери.

2:2053

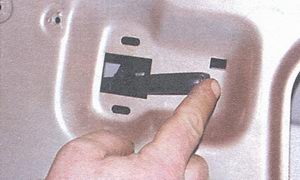

2. Отсоедините от внутреннего замка тяги наружной ручки и выключателя замка.

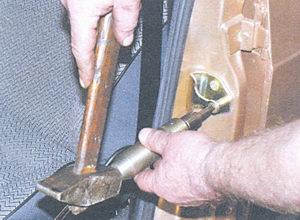

3:647 3. Отверните два винта крепления замка двери. Так как на резьбу винтов нанесен герметик, при отворачивании рекомендуем воспользоваться ударной отверткой.

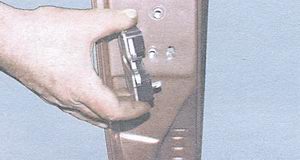

4:1438 4. Снимите наружный замок двери.

5:2004



5. Отверните два винта крепления внутренней ручки замка двери.

6:621 6. Протолкните внутреннюю ручку внутрь двери.

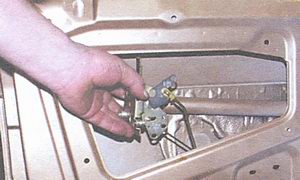

7:1210 7. Выньте из двери внутренний замок с внутренней ручкой.

8:1820 8. Снимите с конца тяги резиновый держатель. Снимите ручку стяги, повернув ее.

9:2469

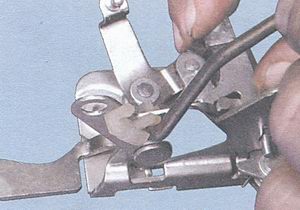

9. Снимите стопорную скобу с пальца рычага и отсоедините тягу внутренней ручки от рычага внутреннего замка.

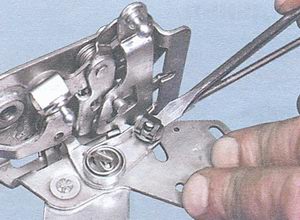

10:704 10. Поверните пластмассовый держатель и выньте конец тяги блокировки замка из рычага.

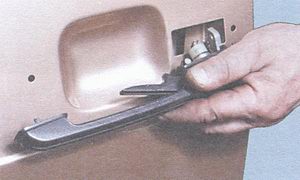

11:1368 11. Отверните две гайки крепления наружной ручки замка.

12:1976 12. Снимите н�



�ружную ручку двери замка с тягами.

13:568 13. Выньте штифт и снимите пластмассовый наконечник тяги с цилиндра замка двери.

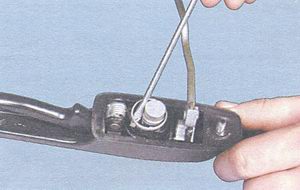

14:1222 14. Снимите стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке замка.

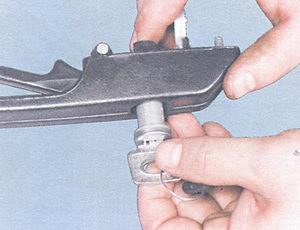

15:1888 15. Вставьте ключ в цилиндр замка и выньте замок из ручки.
16. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 новый замок двери в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок двери.

16:3005

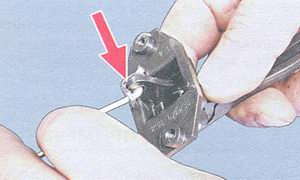

17. Для регулировки замка двери ослабьте затяжку винтов крепления и переместите фиксатор:
а) наружу, если дверь закрывается туго;
б) внутрь, если дверь закрывается не плотно;
в) вниз, если при закрывании дверь приподнимается. После регулировки замка двери затяните винты. Для отворачивания и затягивания винтов используйте ударную отвертку.

ПОЛЕЗНЫЙ СОВЕТ
Если необходимо снять фиксатор, предварительно обведите его контур на стойке кузова. При установке это поможет сохранить регулировку замка двери. 21892
