1. Снимите масляный насос с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Снятие и установка масляного насоса»).

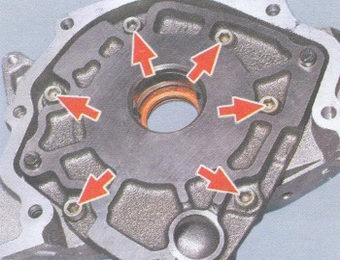

1:709 2. Отверните шесть болтов крепления крышки масляного насоса.

2:1328 3. Приподнимите с помощью двух отверток корпус масляного насоса так, чтобы установочные штифты на корпусе вышли из отверстий в крышке масляного насоса, и снимите корпус масляного насоса с крышки.

3:2194



4. Выньте из крышки масляного насоса ведущую и...

4:592 5. ...ведомую шестерни.

5:1139 6. Выверните пробку редукционного клапана. Обратите внимание, под пробкой редукционного клапана установлено алюминиевое уплотнительное кольцо. Сильно обжатое кольцо замените.

6:1972 7. Выньте пружи



ну редукционного клапана.

7:554 8. Выньте редукционный клапан, осторожно постучав корпусом о чистую деревянную доску. Если редукционного клапана масляного насоса не выходит, выньте редукционный клапан с помощью заостренной деревянной палочки.

8:1452 9. Осмотрите алюминиевую крышку масляного насоса. В зоне прилегания шестерен на крышке масляного насоса не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку масляного насоса.

9:2371



10. Осмотрите корпус масляного насоса. На рабочих поверхностях корпуса масляного насоса не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените корпус масляного насоса.

10:886 11. Измерьте диаметр гнезда ведомой шестерни на корпусе масляного насоса. Предельно допустимый диаметр равен 75,1 мм. Если размер превышает указанный, замените корпус масляного насоса.

11:1729 12. Измерьте в средней части ширину сегмента корпуса масляного насоса. Если ширина меньше 3,4 мм, замените корпус масляного насоса.

12:2473



13. Измерьте толщину ведущей шестерни масляного насоса. Если она меньше 7,42 мм, замените шестерню.

13:683 14. Измерьте толщину ведомой шестерни масляного насоса. Если она меньше 7,35 мм, замените шестерню.

14:1367 15. Проверьте осевые зазоры шестерен масляного насоса. Для этого установите ведущую шестерню в корпус масляного насоса, поставьте металлическую линейку на корпус и измерьте щупом зазор между линейкой и шестерней.

15:2266



16. Таким же способом измерьте осевой зазор ведомой шестерни масляного насоса. Предельно допустимый осевой зазор равен для ведущей шестерни 0,12 мм, для ведомой - 0,15 мм. Если зазоры превышают указанные, замените шестерни масляного насоса.

16:938 17. Более точно осевые зазоры шестерен масляного насоса можно получить расчетом. Для этого измерьте микрометром толщину корпуса масляного насоса по наружным поверхностям и...

17:1764 18 ...толщину корпуса масляного насоса в зоне гнезда под шестерни в нескольких местах (по фрезерованным поверхностям). Рассчитайт



е осевой зазор как разность среднеарифметического значения глубины гнезда и толщины шестерен масляного насоса.

18:711 19. Осмотрите гнездо редукционного клапана масляного насоса. На его внутренней поверхности не должно быть задиров и глубоких царапин. В противном случае замените крышку масляного насоса.

19:1562 20. Замените редукционный клапан, если на редукционном клапане есть задиры и глубокие царапины.

20:2244



21. Замените погнутую, поломанную или треснувшую пружину редукционного клапана. Высота пружины редукционного клапана в свободном состоянии должна составлять 44,72 мм, а под нагрузкой (4+0,24) кгс ~ 31,7 мм. В противном случае пружину редукционного клапана замените.

21:978 22. Установите ведомую шестерню в корпус масляного насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу масляного насоса.

22:1744 23. Установите ведущую шестерню в корпус масляного насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу масляного насос



а.
24. Установите на корпус масляного насоса крышку и заверните болты крепления крышки.

23:666 25. Смажьте моторным маслом редукционный клапан масляного насоса и установите редукционный клапан в гнездо донышком вниз. Затем установите пружину редукционного клапана и заверните пробку с уплотнительным кольцом.

24:1570 26. Через отверстие под маслоприемник залейте в масляный насос моторное масло.

25:2221



27. Проверните шестерни масляного насоса на несколько оборотов, чтобы смазать их рабочие поверхности. 33275
