1. Снимите рулевой механизм с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Снятие и установка рулевого механизма»).
2. Зажмите рулевой механизм в тиски с мягкими губками или установите рулевой механизм в приспособление 67.7820.9536 для проведения сборочно-разборочных работ.
3. Снимите защитный колпак 13 (рис. 7.4), предварительно сняв хомут его крепления.
4. Снимите хомуты 19 крепления пыльника 20, правую опору и распорное кольцо 21, а затем пыльник 20 с трубы картера рулевого механизма.
5. Ключом 67.7812.9537 с восьмигранной головкой отверните гайку 18 упора и выньте пружину и стопорное кольцо 17. Чтобы вынуть упор 15 рулевой рейки, проверните приводную шестерню 5 против часовой стрелки до упора. Затем, провернув шестерню еще на небольшой угол, сдвиньте упор. Специальными щипцами с круглыми губками, вставленными в углубление упора под пружину, извлеките упор рулевой рейки из картера
6. Снимите пыльник 12 с шестерни и стопорную шайбу 11, ключом 67.7812.9536 выверните гайку 10. Специальным приспособлением выньте шестерню из картера в сборе с шариковым подшипником 6.
7. Снимите защитную шайбу 8, стопорное кольцо 7 и спрессуйте шариковый подшипник с вала шестерни.
8. Выньте рулевую рейку 14 рулевого механизма в сторону снятого защитного колпачка 13.
9. Выньте опорную втулку 2 рулевой рейки из картера.
10. При повреждении или износе роликового подшипника 4 выпрессуйте подшипник из картера рулевого механизма съемником 67.7801.9535.
11. Промойте все металлические детали в керосине или моющем растворе. Резиновые детали промойте теплой водой и протрите чистой тряпкой.
12. Внимательно осмотрите рабочие поверхности шестерни 5 и рулевой рейки 14 на отсуствие следов износа, задиров или рисок. Незначительные повреждения устраните мелкозернистой шлифовальной шкуркой или бархатным напильником. Изношенные и поврежденные детали подлежат замене.
13. Шариковый подшипник 6 должен вращаться свободно, без заеданий. Игольчатый подшипник 4 после выпрессовки подлежит замене. При малейшем сомнении подшипники замените подшипники новыми.
14. Проверьте состояние пыльника 12 (рис. 7.5), колпачка 1 и опоры 10. Если они имеют трещины, разрывы, эти детали подлежат замене.
15. Проверьте состояние опорной втулки 2 (см. рис. 7.4) рулевой рейки и ее посадку в картере рулевого механизма. Поврежденную рулевую втулку замените.
16. Уплотнительные кольца упора рулевой рейки, гайки подшипника приводной шестерни и резиновые кольца опорной втулки рулевой рейки заменяйте новыми независимо от их технического состояния. Замените также хомуты и стопорные шайбу 11 и пластину 24. ПРЕДУПРЕЖДЕНИЕ
При сборке рулевого механизма, особое внимание обращайте на то, чтобы в картер рулевого механизма не попали грязь, стружка или другие инородные тела.
17. Напрессуйте оправкой 67.7853.9574 шариковый подшипник 6 на вал приводной шестерни до упора. Оправкой 41.7853.4006 установите в канавку на валу шестерни стопорное кольцо 7, не допуская перекоса шарикового подшипника, затем установите защитную шайбу 8 и уплотнительное кольцо 9.

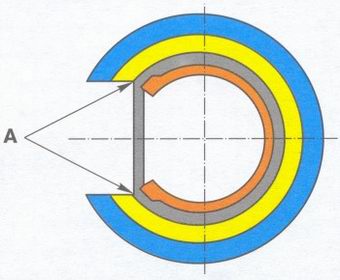

Рис. 7.6. Установка опорной втулки рулевой рейки:
А - места разреза уплотнительного кольца после установки втулки в картер рулевого механизма

18. Установите в канавки опорной втулки 2 новые демпфирующие кольца 1 так, чтобы тонкая часть колец находилась напротив разреза втулки. Вставьте втулку в картер так, чтобы ее разрезная часть находилась напротив отверстия под болты крепления рулевых тяг, и зафиксируйте ее, введя выступы втулки в отверстия картера. После установки опорной втулки в картер разрежьте кольца по контуру втулки, удалив отрезанные части (рис. 7.6).
19. Запрессуйте оправкой 67.7853.9585 роликовый подшипник в картер рулевого механизма. Глубина запрессовки роликового подшипника 37,5±02 мм (рис. 5.7), усилие запрессовки 2000 Н (203,9 кгс) - 5000 Н (509,7 кгс). Чтобы не повредить подшипник при запрессовке, применяемая оправка должна иметь упор, ограничивающий глубину запрессовки.
20. Обильно смазав зубья рулевой рейки смазкой ФИОЛ-1, а другие ее поверхности тонким слоем этой же смазки, установите рулевую рейку в картер рулевого механизма 2 (рис. 7.5), продвинув рулевую рейку через опорную втулку 11 до упора в специальное приспособление, чтобы выдержать размер (87±0,25) мм от торца рулевой рейки до оси упора рейки.
21. Нанесите на зубья приводной шестерни и заложите в шариковый подшипник смазку ФИОЛ-1. Затем установите шестерню в картер рулевого механизма таким образом, чтобы лыска на ее валу была обращена вправо (по ходу автомобиля), и запрессуйте подшипник в картер рулевого механизма до упора. Максимальное усилие запрессовки подшипника 1500 Н (152,9 кгс).
22. Ключом 67.7812.9536 затяните гайку приводной шестерни моментом (50±5) Н-м, (5±0,5) кгс-м, установите до упора стопорную шайбу 11 (см. рис. 7.4) и заполните полость над гайкой смазкой УНИОЛ-1. 23. Проверьте и при необходимости установите приводную шестерню в положение прямолинейного движения автомобиля ваз 2108, ваз 2109, ваз 21099 определяется размером (87±0,25) мм, см. рис. 7.6.
24. Наденьте на упор 15 (см. рис. 7.4.) рулевой рейки, уплотнительное кольцо 16 и вставьте уплотнительное кольцо в картер рулевого механизма до упора в рулевую рейку.
25. Установите стопорное кольцо 17, пружину упора и затяните ключом 67.7812.9537 гайку 18 моментом 11-14 Н-м (1,12-1,37 кгс-м). Установите на рулевую рейку приспособление и нагрузите пуансон 1 (см. рис. 7.3) усилием Р=(500±20) Н или (51±2) кгс, затем отпустите гайку на два деления (24°), чтобы обеспечить зазор не более 0,12 мм между гайкой и упором рулевой рейки, необходимый для компенсации теплового расширения деталей и производственных допусков на их изготовление. Момент отворачивания гайки должен быть не менее 4,5 Н-м (0,45 кгс-м).

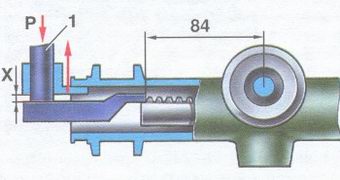

Рис. 7.3. Проверка зазора между упором рулевой рейки и гайкой упора рулевой рейки:
1 - пуансон

26. Установите на вал шестерни пыльник 12 (см. рис. 7.4) так, чтобы метки А и В на пыльнике и картере рулевого механизма совпали, а пыльник плотно прилегал к торцу картера рулевого механизма. После этого убедитесь, что момент вращения шестерни в области всего хода лежит в пределах 50-200 Н-см (5,1-20,1 кгс-см) при частоте вращения 30 мин. Если момент вращения шестерни не укладывается в указанные пределы, выявите и устраните причины заедания деталей, обращая особое внимание на упор рулевой рейки, приводную шестерню и рулевую рейку. После чего закерните гайку 18 упора в двух противолежащих точках, обмяв резьбу картера рулевого механизма без воздействия на гайку. Для контроля промаркируйте краской положение гайки.
27. Установите на место пыльник 12 (см. рис. 7.5) и распорное кольцо так, чтобы правый торец кольца находился на расстоянии 28,5-0,5 мм от торца трубы, и закрепите пыльник хомутами. Затем установите опору 10 так, чтобы она плотно прилегла к распорной втулке.
28. После сборки рулевого механизма убедитесь, что на пыльнике 12 отсутствуют вздутия и пережимы при вращении шестерни с частотой 30 мин, а момент вращения шестерни (при той же частоте вращения) в области всего хода находится в пределах 50-200 Н-см (5,1-20,1 кгс-см). В противном случае устраните причины выявленных дефектов. Момент вращения шестерни проверяйте динамометром 02.7812.9501 с переходной втулкой 67.7812.9540.

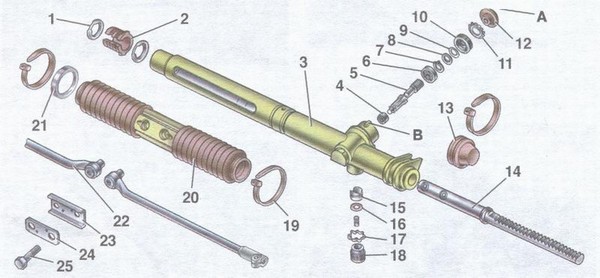

Рис. 7.4. Детали рулевого механизма автомобиля ваз 2108, ваз 2109, ваз 21099:
1 - кольцо втулки рулевой рейки; 2 - опорная втулка рулевой рейки; 3 - картер рулевого механизма; 4 - игольчатый подшипник; 5 - приводная шестерня; 6 - шариковый подшипник; 7 - стопорное кольцо; 8 - защитная шайба; 9 - уплотнительное кольцо; 10 - гайка подшипника; 11 - стопорная шайба; 12 - пыльник; 13 - защитный колпак; 14 - рулевая рейка; 15 - упор рулевой рейки; 16 - уплотнительное кольцо; 17 - стопорное кольцо; 18 - гайка упора; 19 - хомут; 20 - защитный чехол; 21 - распорное кольцо; 22 - внутренний наконечник рулевой тяги; 23 - соединительная пластина; 24 - стопорная пластина; 25 - болт крепления рулевой тяги к рулевой рейке; А и В - метки

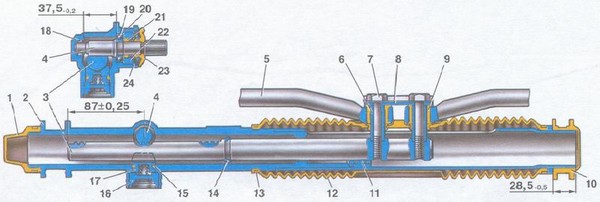

Рис. 7.5. Разрез рулевого механизма автомобиля ваз 2108, ваз 2109, ваз 21099:
1 - защитный колпак; 2 - картер рулевого механизма; 3 - рулевая рейка; 4 - приводная шестерня; 5 - внутренний наконечник рулевой тяги; 6 - распорная втулка; 7 - болт крепления рулевой тяги; 8 - соединительная пластина; 9 - опорная втулка; 10 - опора рулевого механизма; 11 - опорная втулка рулевой рейки; 12 - пыльник; 13 - хомут; 14 - ограничительное кольцо рулевой рейки; 15 - уплотнительное кольцо упора рулевой рейки; 16 - гайка; 17 - упор рулевой рейки; 18 - роликовый подшипник; 19 - шариковый подшипник; 20 - стопорное кольцо; 21 - уплотнительное кольцо гайки; 22 - гайка крепления подшипника шестерни; 23 - пыльник; 24 - стопорная шайба
