1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.
2. Установите колеса в положение прямолинейного движения автомобиля.
3. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 рулевое колесо (см. «Снятие и установка рулевого колеса).

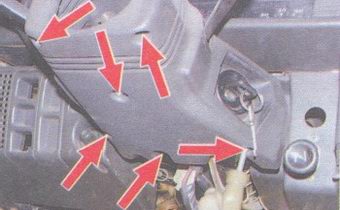

1:961 4. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

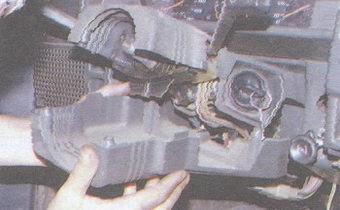

2:1593 5. Снимите нижний кожух рулевой колонки.

3:2174



6. Снимите облицовку замка зажигания.

4:575 7. Снимите верхний кожух рулевой колонки.

5:1158 8. Ослабьте затяжку болта крепления основания подрулевых переключателей.

ПРИМЕЧАНИЕ
Если вы не предполагаете разбирать рулевую колонку, то подрулевые переключатели и выключатель зажигания можно не снимать.

6:2055

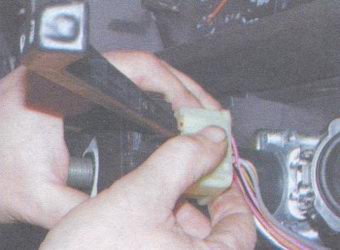

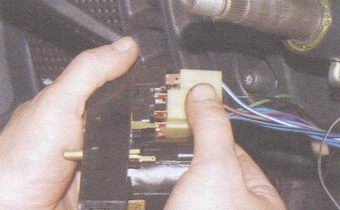

9. Отсоедините разъем с проводами от переключателя стеклоочистителей и омывателя.

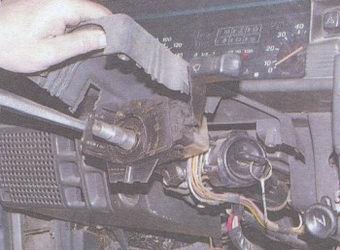

7:656 10. Снимите основание подрулевых переключателей с вала рулевого управления и отсоедините два разъема с проводами от контактов звукового сигнала.

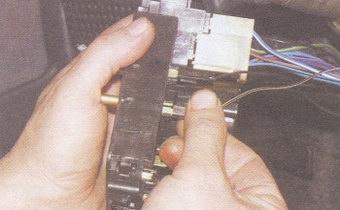

8:1431 11. Отсоедините разъем от переключателя указателей поворота и света фар.

9:2071

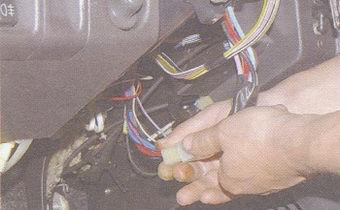

12. Отсоедините разъем замка зажигания от жгута проводов.

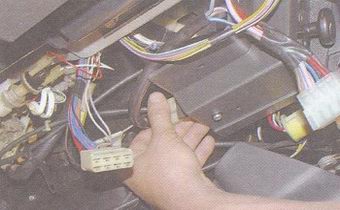

10:611 13. Отсоедините разъем с проводами от реле зажигания.

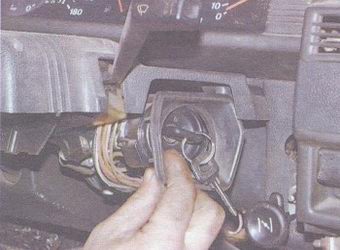

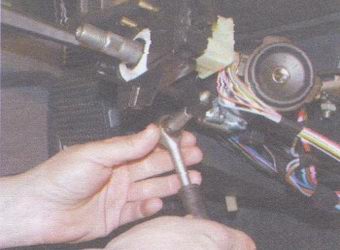

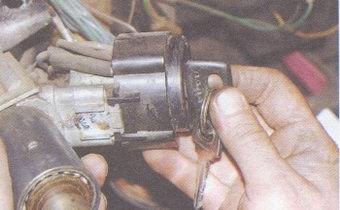

11:1215 14. Вставьте ключ в замок зажигания и поверните его в положение «0». Отверните четыре болта крепления и снимите скобу и замок зажигания (см. разд. 9 «Электрооборудование», подразд. «Замок зажигания»).

ПОЛЕЗНЫЙ СОВЕТ
Если болты крепления замка зажигания срезаны, удобнее снимать замок зажигания на снятой рулевой колонке.

12:2312

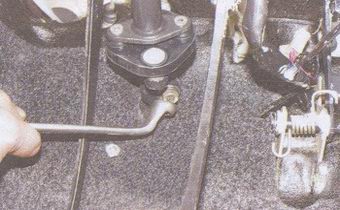

15. Отверните стяжной болт фланца соединительной муфты вала рулевого управления.

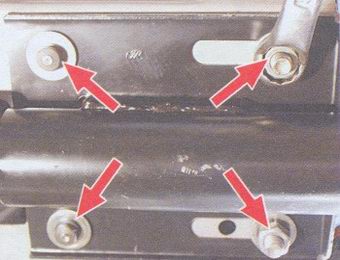

13:653 16. Отверните два болта и две гайки крепления рулевой колонки к кронштейну кузова и снимите рулевую колонку с автомобиля ваз 2108, ваз 2109, ваз 21099. Если кронштейн крепится болтами со срезанными головками (как на замке зажигания), то болты надо высверлить.

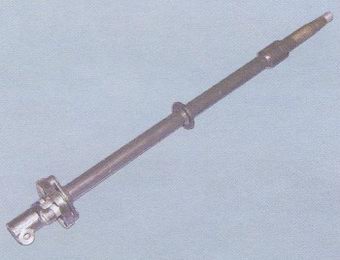

14:1618 17. Выньте вал рулевого управления из трубы рулевой колонки. Замена вала рулевого управления требуется в следующих случаях:
а) если резиновые втулки муфты потрескались, расслоились или потеряли упругость;
б) если ослабли заклепочные соединения;
в) если повреждены, либо изношены шлицы и (или) резьба.

15:2678

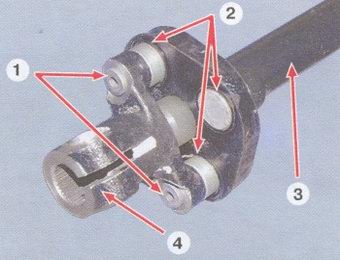

Муфта вала рулевого управления:
1 - заклепки;
2 - резиновые втулки;
3 - вал рулевого управления;
4 - фланец соединительной муфты.

16:741 18. Проверьте место соединения кронштейна с трубой рулевой колонки. Если есть трещины, замените трубу рулевой колонки.

17:1465 19. Установите рулевую колонку на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию. Перед установкой рулевой колонки убедитесь, что лыска на валу приводной шестерни механизма рулевого управления и отверстие под стяжной болт на рулевом валу совпадают. 24683
