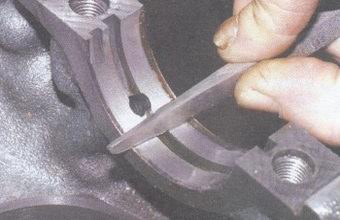

1:515 1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

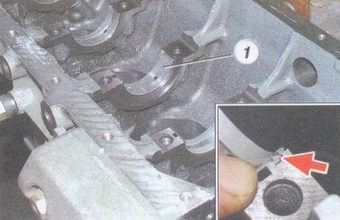

2:1212 2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке двигателя. Внимание: средний вкладыш 1 без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей. Смажьте вкладыши моторным маслом.

3:2233

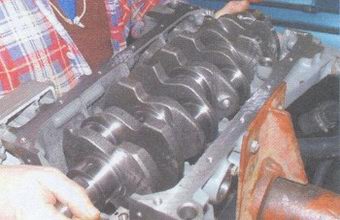

3. Установите коленвал в блок цилиндров.

4:580 4. Смажьте упорные полукольца моторным маслом. Обратите внимание на канавки полуколец - этими сторонами полукольца устанавливаются к щекам коленвала.

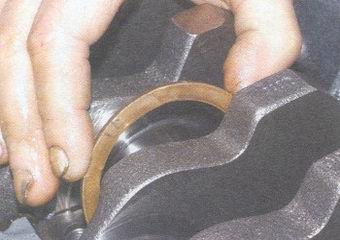

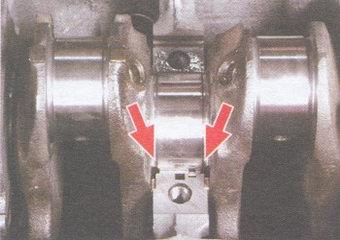

5:1364 5. Установите сталеалюминевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распредвала)...

6:2100



6. ...металлокерамическое полукольцо (желтого цвета) - с другой стороны постели.

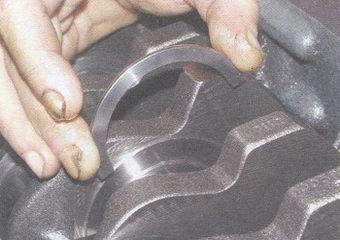

7:650 7. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.

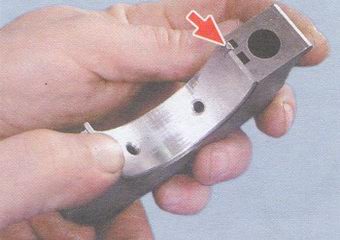

8:1298 8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке двигателя. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9:2189

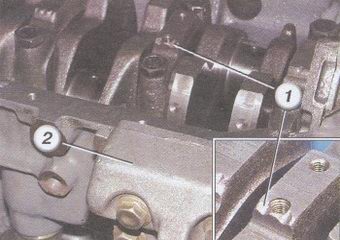

9. Установите крышки коренных подшипников в соответствии с метками. На крышках коренных подшипников нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой, как и на второй, нанесены две метки. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. При этом номера цилиндров считаются со стороны привода распредвала, а крышки коренных подшипников устанавливаются метками 1 в сторону кронштейна генератора 2.
10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

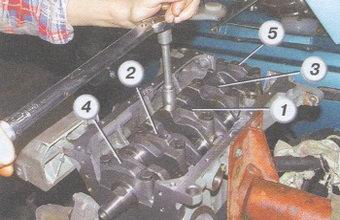

10:1537 11. Заверните болты и затяните их требуемым моментом (см. прил. 1) в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на 2-3 оборота коленвал - коленвал должен вра�



�аться легко, без заеданий.
12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» прокладку масляного насоса к блоку. Удалите излишки смазки.
13. Установите масляный насос и заверните болты его крепления (см. «Снятие и установка масляного насоса»). 14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.
15. Установите держатель заднего сальника и заверните болты его крепления (см. «Передний сальник коленвала»), (см. «Задний сальник коленвала»).

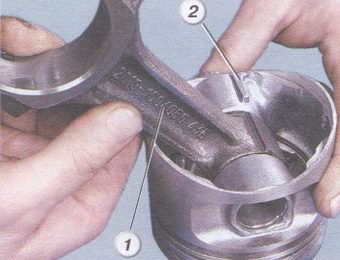

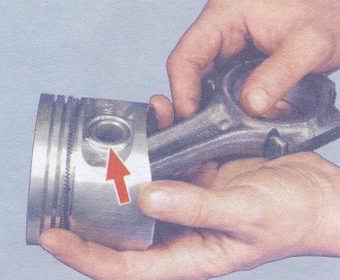

11:1613 16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали 1 на шатуне был обращен в противоположную сторону от прилива 2 на бобышке поршня.

12:2439

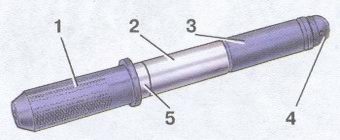

Рис. 4.10. Приспособление для запрессовки поршневого пальца:
1 - валик; 2 - поршневой палец;
3 - направляющая втулка; 4 - винт;
5 - дистанционное кольцо

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При отсутствии приспособления для запрессовки поршневого пальца можно подобрать подходящую оправку. Наденьте поршневой палец 2 (рис. 4.10) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний -15 мм, толщина - 4 мм.

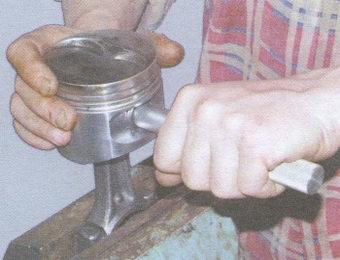

13:1673 18. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 мин. Зажмите шатун в тисках, установите на него поршень, чтобы отверстия под поршневой палец совпали, и вставьте до уп



ора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки поршневого пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

14:857 19. После охлаждения шатуна смажьте поршневой палец через отверстие в бабышках поршня.

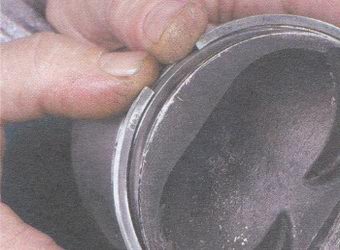

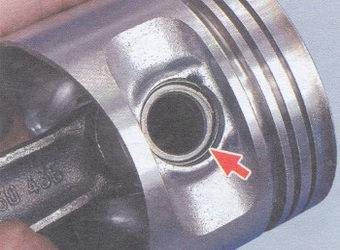

15:1523 20. Установите стопорные кольца с обеих сторон поршневого пальца. Внимание: кольца должны быть четко установлены в канавках поршня.

16:2271



21, Установите на поршень разжимную пружину маслосъемного кольца.

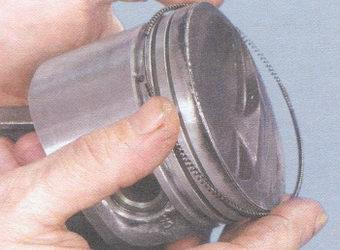

17:627 22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

18:1419 23. Порядок установки поршневых колец: первым устанавливают маслосъемное кольцо (при этом замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо, последним - верхнее компрессионное кольцо.

19:2396

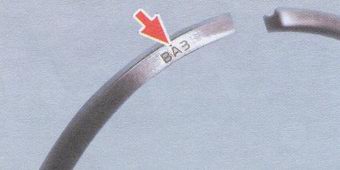

24. Обратите внимание: на поршневых кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «ТОР». Этой надписью поршневые кольца устанавливаются вверх (к днищу поршня). Если надпись на поршневых кольцах отсутствует, маслосъемное и верхнее компрессионное кольца можно устанавливать в любом положении.

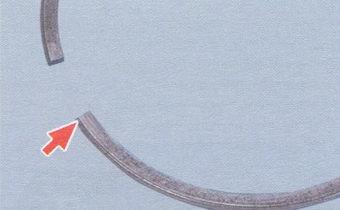

20:1050 25. Нижнее компрессионное кольцо отличается от верхнего кроме толщины наличием проточки и устанавливается этой проточкой вниз.
26. Провернув поршневые кольца в канавках поршня, убедитесь, что поршневые кольца вращаются легко. Если какое-либо поршневое кольцо не проворачивается или заедает, кольцо необходимо заменить.

21:2145

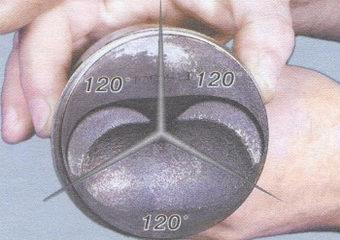

27. Разверните поршневые кольца на поршне так, чтобы замки поршневых колец располагались под углом 120° друг к другу.

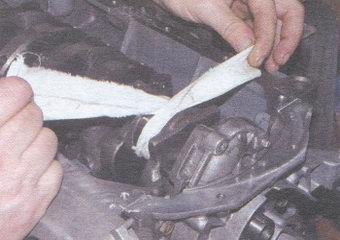

22:717 28. Тщательно протрите чистой тряпкой шатунные шейки коленвала.
29. Тщательно протрите чистой тряпкой зеркала цилиндров и смажьте их моторным маслом.
30. Вставьте вкладыш в шатун в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в шатуне. После этого смажьте вкладыш и поршень моторным маслом.

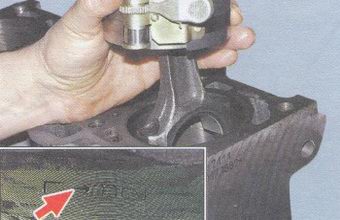

23:1823 31. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шат�



�н в цилиндр. Рекомендуется предварительно провернуть коленвал так, чтобы устанавливаемый поршень был в НМТ. При этом стрелка на днище поршня должна быть направлена вперед двигателя (в сторону привода распредвала).

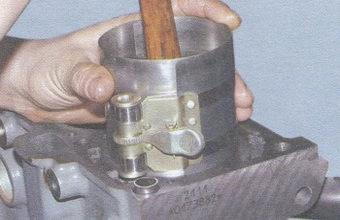

24:900 32. Плотно прижмите оправку к блоку цилиндров и ручкой молотка протолкните поршень в цилиндр. Если оправка будет неплотно прилегать к блоку цилиндров, можно поломать поршневые кольца.

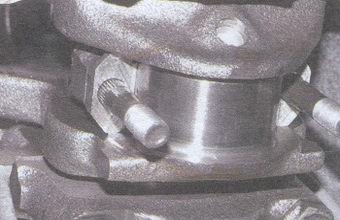

25:1744 33. Установите нижнюю головку шатуна на шейку коленвала.

26:2354

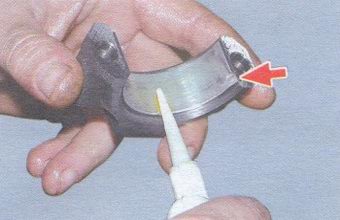

34. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша шатуна вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.

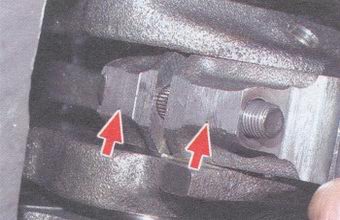

27:839 35. Установите крышку шатуна. При этом номера цилиндра на крышке и нижней головке шатуна должны быть с одной стороны.
36. Заверните гайки крепления крышки шатуна и затяните требуемым моментом (см. приложение 1). Таким же образом установите и остальные поршни.

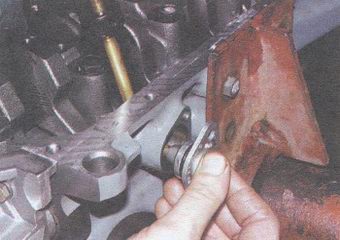

28:1816 37. Вставьте датчик уровня масла в блок цилиндров. При необходимости поверните коленвал так, чтобы п�



�отивовес коленвала не мешал вставить датчик уровня масла. Затем заверните болт крепления датчика уровня масла.
38. Установите маслоприемник и заверните три болта крепления маслоприемника.
39. Нанесите на болты крепления маховика герметик. Установите маховик, стопорную пластину и заверните болты крепления маховика (см. «Снятие, установка и дефектовка маховика»).
40. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.
41. Установите масляный картер и заверните болты его крепления (см. прил. 1). Далее двигатель автомобилей ваз 2108, ваз 2109, ваз 21099 собирается в обратном порядке. Установку головки блока цилиндров (см. «Замена прокладки головки блока цилиндров»), ремня привода распредвала - (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»). 41108
