Снятие двигателя с автомобиля ваз 2108, ваз 2109, ваз 21099
1. Снимите аккумуляторную батарею.
2. Слейте масло из картера двигателя и охлаждающую жидкость из системы охлаждения.

ПРИМЕЧАНИЕ
Снимайте двигатель с автомобиля ваз 2108, ваз 2109, ваз 21099 в сборе с коробкой передач.
Снимая двигатель, опускайте двигатель из моторного отсека вниз.
Удобнее снимать двигатель, установив автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемнике.

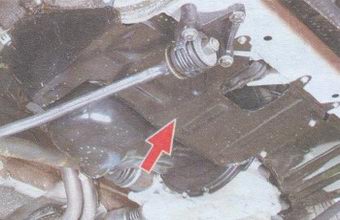

1:1288 3. Отверните болты крепления и снимите защиту картера двигателя.

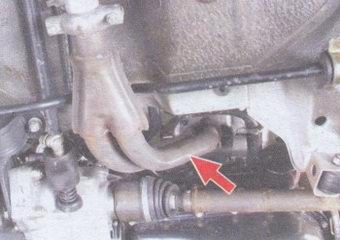

2:1914 4. Снимите приемную трубу глушителя (см. «Систе



ма выпуска отработавших газов»).

3:566 5. Снимите воздушный фильтр.

4:1125 6. Ослабьте затяжку хомута и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя.

5:1826 7. Отверните болт и отсоедините провод «массы» от картера сцепления.

6:2459



8. Ослабьте затяжку хомутов и отсоедините шланги от термостата.

7:623 9. Отсоедините высоковольтный провод от центрального контакта крышки трамблера.

8:1279 10. Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от контактного гнезда трамблера.

9:2010



11. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от бензонасоса.

10:650 12. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

11:1298 13. Снимите наконечник троса с рычага привода выключения сцепления.

12:1929 14. Отсоедините колодку с проводом от в



ывода тягового реле стартера.

13:561 15. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

14:1244 16. Отсоедините колодку с проводом от вывода генератора.

15:1854 17. Отверните гайку и отсоедините провода от вывода генератора.

16:2475



18. Отсоедините колодку с проводом от вывода запорного электромагнитного клапана карбюратора.

17:680 19. Ослабьте затяжку хомута и отсоедините шланг обратного слива топлива от карбюратора. Выньте шланг из пластмассового хомута.

18:1420 20. Ослабьте болт крепления тяги воздушной заслонки к рычагу управления воздушной заслонкой.

19:2098



21. Ослабьте болт крепления оболочки тяги привода воздушной заслонки к кронштейну и отсоедините трос.

20:693 22. Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельных заслонок.

21:1381 23. Снимите возвратную пружину привода дроссельных заслонок.

22:2000



24. Снимите трос привода акселератора с сектора привода дроссельных заслонок.

23:649 25. Отверните гайку крепления и снимите кронштейн троса привода акселератора с крышки клапанов.

24:1332 26. Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода (ЭПХХ).

25:2045



27. Отсоедините провод от датчика температуры охлаждающей жидкости (ДТОЖ).

26:642 28. Отсоедините провод от датчика давления масла.

27:1239 29. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя.

28:1874 30. Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя.

29:507 31. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

30:1196 32. Отверните гайку крепления и отсоедините трос от привода спидометра.

31:1834 33. Отсоедините колодку с проводом от выключателя света фонарей заднего хода на коробке пе



редач.

32:518 34. Ослабьте затяжку гаек крепления левой и правой растяжек к рычагам подвески.

33:1170 35. Отверните три болта крепления кронштейна растяжки к кузову и отведите левую и правую растяжки в такое положение, чтобы они не мешали снятию двигателя с автомобиля ваз 2108, ваз 2109, ваз 21099.

34:2022



36. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

35:663 37. Отверните гайку крепления шарового шарнира рулевой тяги.

36:1281 38. Выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника.

37:1998



39. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

38:673 40. Выдавите с помощью монтировки хвостовик одного из внутренних ШРУСов валов привода из коробки передач и отведите его в сторону.

39:1419 41. Вставьте вместо шарнира технологическую оправку (например, старый внутренний ШРУС), чтобы не провернулась полуосевая шестерня. После этого отсоедините второй ШРУС аналогично первому.

40:2270



42. Зацепите двигатель за рымы и натяните тросы тали.

41:602 43. Отверните две гайки крепления задней опоры силового агрегата к кузову.

42:1245 44. Отверните гайку, слегка приподнимите двигатель и выньте болт правой передней опоры силового агрегата.

43:1946 45. Отверните гайку и выньте б



олт левой передней опоры двигателя.
46. Опустите двигатель на подставки, приподнимите автомобиль ваз 2108, ваз 2109, ваз 21099 и выньте из-под него двигатель.

ПРИМЕЧАНИЕ
Перед тем как опускать двигатель, проверьте, все ли провода и шланги отсоединены от двигателя.

ПОЛЕЗНЫЙ СОВЕТ
В этом разделе описано снятие вниз двигателя (в составе силового агрегата вместе с коробкой передач) в соответствии с рекомендациями завода-изготовителя. Для этого нужны подъемные механизмы, чтобы повыше поднять переднюю часть автомобиля ваз 2108, ваз 2109, ваз 21099. В гаражных условиях проще снимать двигатель с автомобиля ваз 2108, ваз 2109, ваз 21099 вверх, предварительно сняв коробку передач.

44:1727
Двигатель автомобиля ваз 2108, ваз 2109, ваз 21099 (вид сверху)
1 - колодки с проводами карбюратора; 2 - шланг обратного слива топлива; 3 - шланги отопителя; 4 - шланг вакуумного усилителя;
5 - шланг подачи топлива; 6 - наконечник троса привода сцепления; 7 - провод катушки зажигания; 8 - шланги радиатора;
9 - тяга дроссельной заслонки; 10 - тяга воздушной заслонки; 11 - провод датчика контрольной лампы аварийного давления масла

45:2996




Двигатель автомобиля ваз 2108, ваз 2109, ваз 21099 (вид снизу)
1 - генератор; 2 - правая передняя опора; 3 - двигатель; 4 - коробка передач; 5 - стартер; 6 - выключатель света фонарей заднего хода;
7 - растяжка; 8 - левая передняя опора; 9 - левый привод передних колес; 10 - пробка отверстия для слива масла из коробки передач;
11 - задняя опора; 12 - тяга привода переключения передач; 13 - масляный картер; 14 - правый привод передних колес; 15 - пробка отверстия для слива масла из двигателя 52591
