Снятие комбинаций приборов описано в разд. 10 «Кузов», в подразд. «Панель приборов».

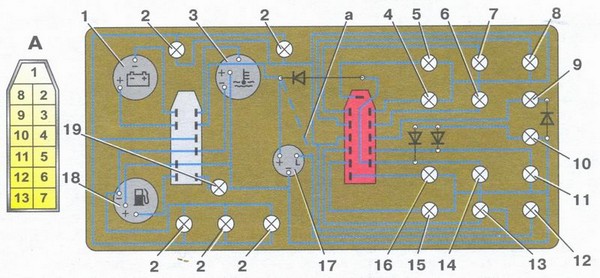

Для разборки комбинации приборов «низкой» панели выньте из гнезд печатной платы патроны с контрольными лампами и лампами освещения приборов.
Отверните винты со стороны стекла и, отжав защелки, снимите его вместе с рамкой.
Отверните винты и снимите накладку с символами приборов.
Отверните гайки крепления указателя температуры и эконометра и снимите указатели. Отверните гайки и винты крепления и снимите спидометр, вольтметр и указатель уровня топлива.
Для разборки комбинации приборов «высокой» панели снимите рукоятку суточного счетчика спидометра, потянув ее на себя, а затем - рамку со стеклом, освободив ее нижний край от фиксирующей пружинной проволоки. Снимите приборы, отвернув гайки их крепления к печатной плате.
Собирайте панель приборов в порядке, обратном разборке. 5621
