1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ваз 2108, ваз 2109, ваз 21099»).

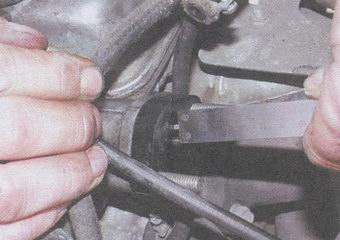

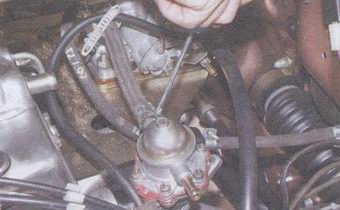

1:720 2. Ослабьте затяжку хомута и отсоедините шланг подачи топлива к бензонасосу.

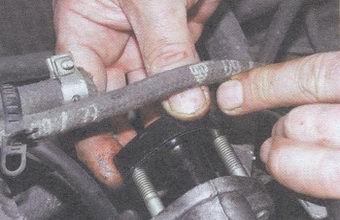

2:1368 3. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от бензонасоса к карбюратору.

3:2044

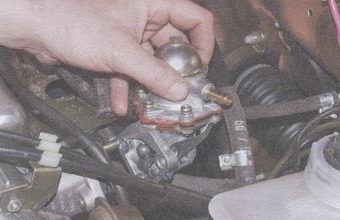

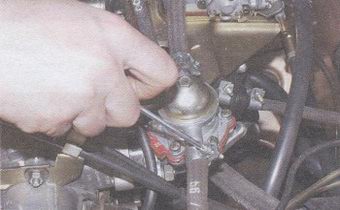

4. Отверните две гайки крепления бензонасоса.

4:590 5. Аккуратно (чтобы не повредить прокладку) снимите бензонасос.

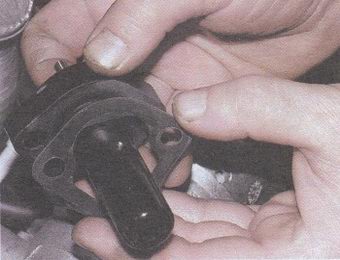

5:1211 6. Осторожно снимите теплоизоляционную проставку со штоком, внутренней и наружной прокладками. Замените поврежденные прокладки.
ПРИМЕЧАНИЕ
При установке бензонасоса на автомобиль ваз 2108, ваз 2109, ваз 21099 проверьте и при необходимости отрегулируйте его подачу с помощью прокладок. Для этого определите выступание толкателя бензонасоса от плоскости теплоизоляционной прокладки, которое должно быть 0,8-1,3 мм. Если толкатель бензонасоса выступает меньше допустимого, то при больших скоростях или нагрузках в карбюратор подается недостаточное количество топлива. Если шток выступает больше допустимого, то будет создаваться избыточное давление топлива, что может привести к выходу из строя запорного клапана карбюратора. В запчасти поставляются прокладки толщиной 0,27-0,33; 0,70-0,80 и 1,10-1,30 мм. Под теплоизоляционной прокладкой обязательно должна быть установлена прокладка толщиной 0,27-0,33 мм.

6:3349

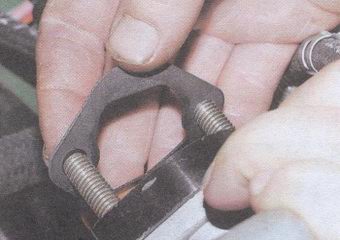

7. Установите теплоизоляционную проставку, подложив под нее прокладку (внутреннюю) толщиной 0,27_0,33 мм.

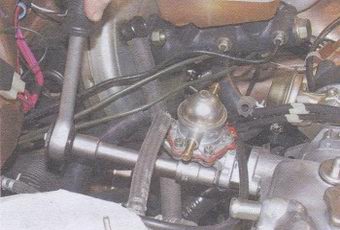

7:692 8. Прижав пальцем толкатель, медленно проворачивайте коленчатый вал за маховик, пока не почувствуете минимальное выступание толкателя.

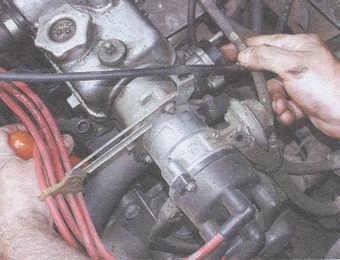

8:1447 9. Прижав теплоизоляционную проставку, замерьте выступание штока. При замере хвостовик штангенциркуля должен опираться на привалочную плоскость теплоизоляционной проставки.

9:2278



10. Подберите наружную прокладку так, чтобы после ее установки выступание штока было 0,8-1,3 мм (допускается набор прокладок).

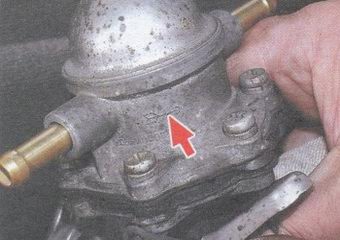

10:730 11. Далее установите на автомобиль ваз 2108, ваз 2109, ваз 21099 бензонасос в порядке, обратном снятию. При этом стрелка на корпусе бензонасоса должна быть направлена в сторону потока топлива (к карбюратору). 16693
