ПРЕДУПРЕЖДЕНИЕ
При снятии и установке карбюратора с автомобиля ваз 2108, ваз 2109, ваз 21099 не курите и не пользуйтесь открытым огнем.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ваз 2108, ваз 2109, ваз 21099»).

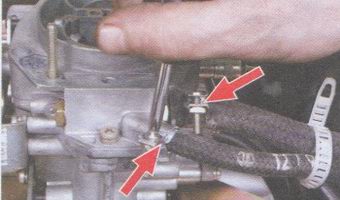

1:962 2. Отсоедините привод воздушной заслонки от карбюратора.

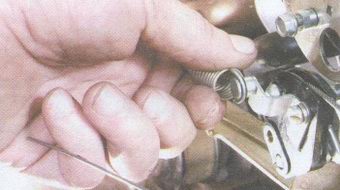

2:1574 3. Снимите возвратную пружину привода акселератора.

3:2177

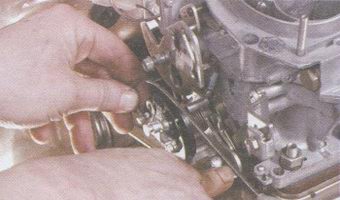

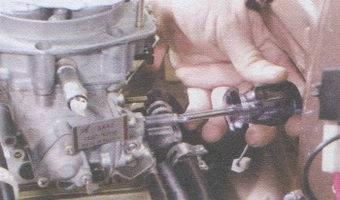

4. Снимите пружинный фиксатор на секторе привода акселератора, поддев его отверткой.

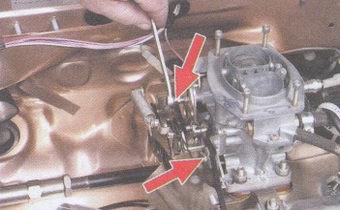

4:662 5. Выньте трос привода акселератора из сектора привода дроссельных заслонок.

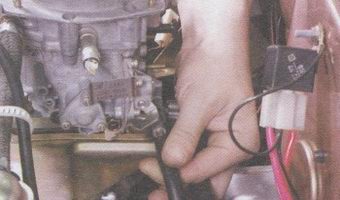

5:1309 6. Отсоедините колодку провода от клапана экономайзера принудительного холостого хода (ЭПХХ).

6:1989 7. Раз



ъедините колодку провода датчика-винта ЭПХХ.

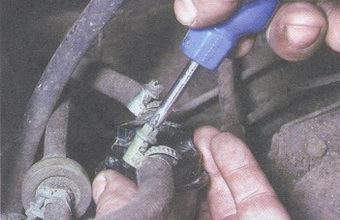

7:589 8. Отсоедините от карбюратора подводящий шланг и шланг обратного слива топлива.

8:1243 9. Отверните винт крепления и снимите блок подогрева карбюратора.

9:1871 10. Снимите со штуцера шланг вентиляции картера двигателя.

10:2483



11. Отсоедините от карбюратора вакуумный шланг.

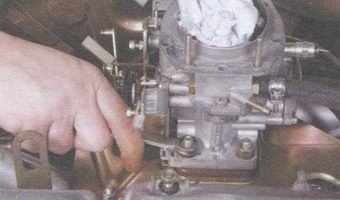

11:593 12. Отверните четыре гайки крепления карбюратора.

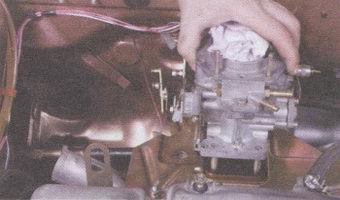

12:1191 13. Осторожно снимите карбюратор.

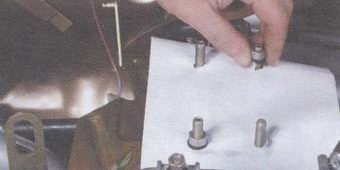

13:1759 14. Закройте отверстие выпускной трубы чистой тряпкой или бумагой.
15. Установите карбюратор на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию. Гайки крепления карбюратора окончательно затягивайте только на холодном двигателе, не прикладывая чрезмерных усилий. После установки отрегулируйте карбюратор Регулировка карбюратора на автомобилях ваз 2108, ваз 2109, ваз 21099 18432
