При обнаружении течи топлива из бензобака рекомендуется заменить бензобак. Если часто засоряется сетка бензонасоса, следует снять и промыть бензобак.
Если обнаружена течь по линии стыка верхней и нижней частей бензобака, можно эти места пропаять (рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бензобак. Затем место течи запаяйте мягким припоем.

ПРЕДУПРЕЖДЕНИЕ
Паять можно только тщательно промытый и просушенный бензобак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.
Для промывки бензобака используйте моющие средства «Лобомид», МС или МЛ.
Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бензобак струей горячей воды. Тщательно просушите бензобак. Перед снятием бензобака с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи.

ПОЛЕЗНЫЙ СОВЕТ
Рекомендуется снимать бензобак на автомобилях ваз 2108, ваз 2109, ваз 21099 с помощником.

1:2353

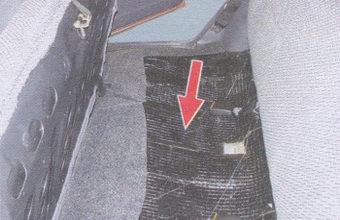

1. Откиньте подушку заднего сиденья и отверните вырезанную часть шумоизоляции.

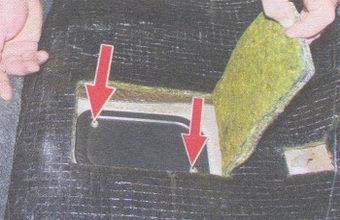

2:652 2. Отверните два винта крепления крышки люка бензобака.

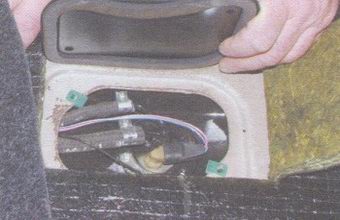

3:1261 3. Снимите крышку люка бензобака с резиновой прокладкой.

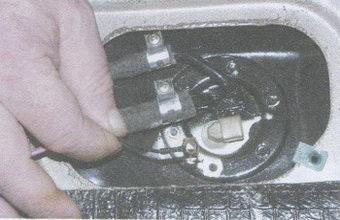

4:1872 4. Отсоедините колодку с проводами от датчика уровня топлива.

5:2492

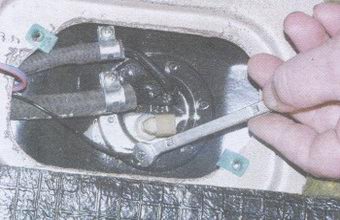

5. Отверните гайку крепления датчика уровня топлива, под которой закреплен провод «массы».

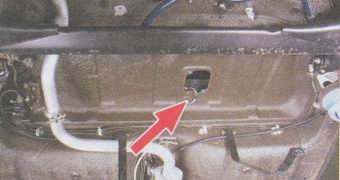

6:673 6. Снимите провод со шпильки. Остальные операции проводят под днищем автомобиля ваз 2108, ваз 2109, ваз 21099.

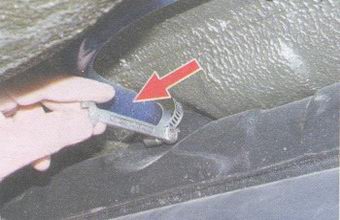

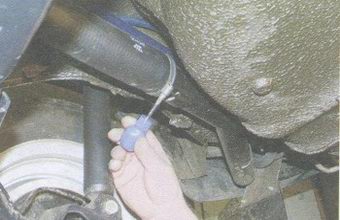

7:1365 7. Ослабьте затяжку хомута шланга наливной трубы бензобака.

8:1982 8. Отсоед�



�ните шланг от наливной трубы бензобака.

9:580 9. Ослабьте затяжку хомута и отсоедините шланг выпуска воздуха от штуцера на бензобаке.

10:1248 10. Ослабьте затяжку хомута и отсоедините шланг сепаратора от штуцера на бензобаке.

11:1908 11. Ослабьте затяжку хомутов и отсоедините шланги



от топливопроводов.

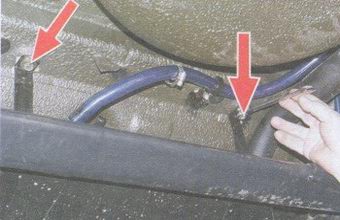

12:543 12. Придерживая бензобак, отверните два болта хомутов крепления бензобака.

13:1187 13. Отведите хомуты вниз, поддерживая при этом бензобак. Хомут с левой стороны отогните за трубу резонатора.

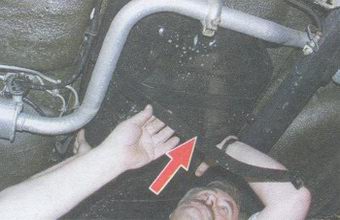

14:1891 14. Опустите вниз передний конец бензобака и снимите бензоб



ак с автомобиля ваз 2108, ваз 2109, ваз 21099. Слейте из бензобака остатки бензина.

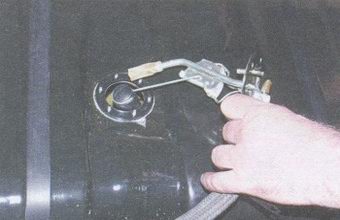

15:641 15. Отверните пять оставшихся гаек крепления датчика и выньте датчик указателя уровня топлива из бензобака.

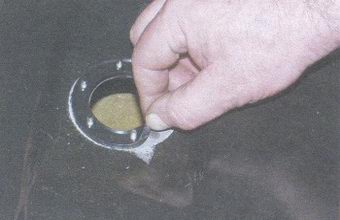

16:1346 16. Снимите прокладку датчика указателя уровня топлива.

17:1955 17. Осмотрите бензобак п�



� линии стыка верхней и нижней частей. Если обнаружите течь, вылейте остатки бензина, тщательно промойте и высушите бензобак. Затем запаяйте место течи мягким припоем. Если надо, подклейте оторванные резиновые прокладки на бензобаке.

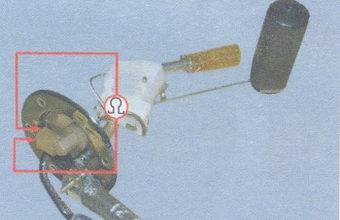

18:934 18. Подсоедините омметр к контактам датчика указателя уровня топлива и проверьте сопротивление датчика при трех положениях поплавка. В крайнем нижнем положении (пустой бензобак) сопротивление должно быть 315-345 Ом, в среднем положении (бензобак заполнен наполовину) -108-128 Ом, в крайнем верхнем положении (полный бензобак) - не более 7 Ом. Если сопротивление отличается от указанного, замените датчик указателя уровня топлива.

19:2213

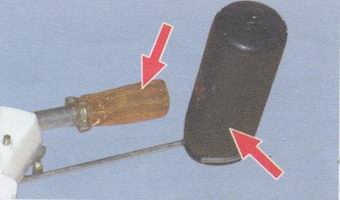

19. Промойте загрязненный фильтр. Встряхните поплавок. Если в нем есть бензин, то поплавок негерметичен. Рекомендуем заменить поплавок.

20:754 20. Для замены хомутов крепления бензобака выньте хомуты из кронштейнов на кузове и установите новые.

21:1447 21. Соберите и установите на автомобиль ваз 2108, ваз 2109, ваз 21099 бензобак в обратном порядке. Перед установкой бензобака уберите внутрь кузова провода датчика уровня топлива.

22:2273

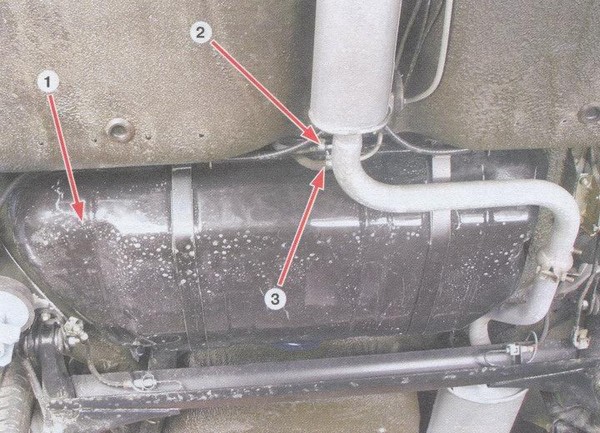

Топливный бак ваз 2108, ваз 2109, ваз 21099 (вид снизу впереди)
1 - топливный бак; 2 - сливной топливопровод; 3 - подводящий топливопровод

23:747

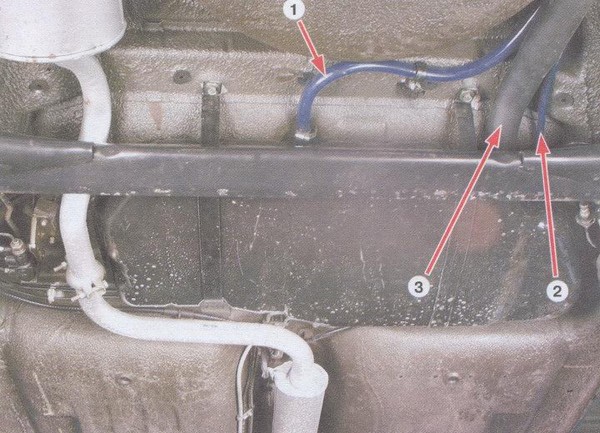

Топливный бак ваз 2108, ваз 2109, ваз 21099 (вид снизу сзади)
1 - шланг выпуска воздуха; 2 - шланг сепаратора; 3 - шланг наливной трубы
