Пробег автомобиля Лада Калина 100тыс км. за восемь лет. Н машине стоит ГБО. Движок калины стал менее динамичным, отклик не тот.

0:227

И еще – мне не нравился мне цокот в двигателе калины.

0:327

Пропуски третьего цилиндра, подтраивание, Мозги ГБО Альфа-S.

0:440

Решил разобрать и оценить состояние  кривошипно-шатунного-механизма. Сняли ГБЦ, покачали поршня. Оказывается они  сильно износились, а кольца в нормальном состоянии. Так что нужно произвести ремонт двигателя лада калина

0:859

1:1364

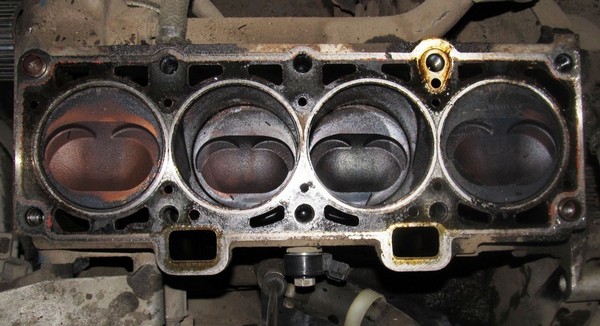

блок цилиндров 8 клапанного двигателя лада калина  1118

1:1470



1:1483

2:1988

Состояние блока цилиндров между первым и вторым, а также между вторым и третьим цилиндрами

2:2158

Сразу заметил легкий прогар (нагар) на гбц  лады калины между вторым и третьими камерами сгорания цилиндров. Скорее всего  тут  прокладка гбц слабо прилегает

3:806

головка блока цилиндров 8 клапанного двигателя 1118

3:901

Размеры поршней разные! .На одном поршне надпись Г-В2. Насколько известно, это означает группу В, а маркировка "пальца" — 2.

3:1129

4:1634

Шатуны, вкладышинаправляющие клапанов были в пределах нормы. Купили поршневую 2110 D=82мм E3 с кольцами и пальцами в сборе. Группу D не нашли, взяли E.  Примерка показала, что все отлично входит.

4:1984

Что удивило, так это состояние внутренностей после использования масла лукойл в зиму 5w40 а летом 10w40. Думал, будет куча нагара и отложений, ожидал увидеть страшную картину. Увы, и к лучшему, мои ожидания не оправдались )))

4:2385

5:504

крышка тоже была чистой. Единственное, это чистил сеточку в крышке клапанов. Но там она была чуток в налете. Можно сказать, чистая

5:743

Сравниваем прокладки: заводскую старую и новую, приоровскую. Отверстия почти везде совпадают.

5:919

Единственное — это не ясно, зачем заглушены по одному каналу охлаждения на каждом из цилиндров? Подскажите, кто в теме.

5:1142



6:1653

Притираем клапана Лады калины специальным инструментом и притирочной пастой. На ночь поставил головку боком и проверяю герметичность. Залил керосин. В первом цилиндре впускной клапан пропустил весь керосин. Притираем еще немного и очищаем всю головку карб клинером. ГБЦ Калины отшлифовал на большом с мелким абразивом точильном кругу вручную.

6:2289

7:504



7:514

Собираем поршневую лады калины. Приехали в магазин запчастей и взвесили на электронных весах вначале все шатуны с вкладышами, затем все поршня с пальцами. Затем подобрали вместе комплект шатун-поршень-палец-вкладыш. измерения записывал на бумажку, но записи потерялись. Поршня вошли идеально.

7:1055

Устанавливаем прокладку ГБЦ. Сверху накидываем головку блока цилиндров и пробуем затянуть. Болты у меня не менялись, их длина оказалась в пределах нормы.

7:1340

8:1845

Небольшое затруднение возникло при закручивании болтов. Отверстия в прокладке чуток меньше, чем толщина болтов. Кто-то рассверливает отверстия, а мы поступили по другому. Главное с усилием вкрутить болты в самом начале, а затем все нормально затянется.

8:2311

9:504

идет сборка двигателя лады калины - завершающая часть ремонта

Динамометрическим ключом протягиваем болты гбц.
Из  моменты затяжки такие:
1-й прием: 20,0 (2,0)
2-й прием: 71,0–87,0 (7,1–8,7)
3-й прием: довернуть на 90°
4-й прием: снова довернуть на 90°

9:944

Первый прием пропустили и сразу со второго начали. Ключик одолжил у хорошего человека, как и набор нужных инструментов.

9:1166

Промывка системы охлаждения лады калины

9:1246

Снял радиатор. Он ни разу не промывался ни снаружи, ни изнутри.  Керхера нет в наличии, поэтому долго и упорно прочищал напором воды, кисточкой. Продувал компрессором и выковыривал одновременно мелкие камушки из сот радиатора.

9:1667

Изнутри тоже промывал водой с использованием лимонной кислоты. Печка промывалась проточной водой без снятия, на месте с подключением к имеющимся патрубкам в обоих направлениях.

9:1997

10:502

Радиатор охлаждения лада калина после 8 лет эксплуатации

10:610

В расширительном бачке на дне куча грязи. Вымывал все изнутри и протирал тряпочкой. Неудобно конечно, в помощь был назначен электрод.

10:857

11:1362

Расширительный бачок

11:1405

Позже уже когда собрали двигатель, после недели обкатки, все-таки прикупил новый расширительный бачок. Старый довольно сильно расперло, в углах появились трещинки.

11:1709

12:2214

Сравнение старого расширительного бачка с новым уже установленным на авто

12:140

Катализатор лада калина. Состояние после 8 лет эксплуатации

12:255

В салоне при езде был запах выхлопа. Это наверное более всего напрягало, даже цокот поршней казался при этом незначительным. При вскрытии ожидания оправдались, лопнули выпускные трубы катализатора с 1-го и 4-го цилиндров.

12:661

Заранее прикупил вставку в замен катализатора 4-1, т.к. состояние последнего не было известно наверняка.

12:853

13:1358

Со стороны выхода катализатора состояние сот хорошее, нет осыпанных пластин, нет тем более оплавленностей.

13:1558

14:2065

Удалось сделать снимок состояния сот на входе катализатора. Правда пришлось при этом изощряться и сделать кучу неудавшихся снимков. Наиболее информативный ниже

14:299

15:804

Взгляд через трубу — или мир наизнанку

15:879

Удлинил провод датчика кислорода, т.к. стандартной длины не хватило.
Стрелкой указано прежнее место расположения колодки. Удлинил проводку получается в 2-а раза.

15:1178

16:1683

Доработки в процессе сборки

16:1740

Минусовая перемычка от аккумулятора до кузова показалась тонкой. Перепаял клемм на более толстый провод, обмотал изолентой у в термоусадку.

16:2001

17:504

Сечение провода порядка 16мм кв.

17:565

Разобрали натяжной ролик, промыли и смазали. Люфта нет.

17:669

Про помпу лада калина.
Установили новую помпу на калинуТЗА усиленную. Позже заменили на старую в поисках непонятного свиста. Старая все еще отлично себя чувствует. Так пока и оставили.

17:1010

Разобрали натяжной ролик ремня генератора, промыли и смазали.

17:1127

Заменили термостат на ТЗА 85 градусов. С завода термостат ни разу не менялся.

17:1269

Про установку вставки 4-1 в замен катализатора

17:1358

Открутить катализатор от трубы оказалось довольно трудно, но вполне реально.
Читал, что обычно болты отламываются, поэтому сразу не парясь отпилил болгаркой один болт (тут конечно тупанул). К остальным болтам не подлезть болгаркой. Пришлось откручивать. ВД-шка в помощь и хорошие ключи.

17:1885

Как ни странно, но все оставшиеся гайки выкрутились ))) А офигел. Они еще живые, что не скажь про прокладку, которая все в труху…

17:2119

Нижнее крепление вставки 4-1 отсутствовало, а на старом катализаторе это крепление довольно большое. Кто устанавливал, тот знает.

17:238

Как обычно и бывает, пришлось дорабатывать напильником эту ставку. Без жены болгарина никуда.

17:413

Вопрос: кто и как крепил к двигателю, помимо стандартных болтов?

17:535

ДМРВ. 116

17:554

Показания заводского датчика массового расхода воздуха были 1,016В по диагностике через программу Опендиаг. Купил новый датчик и заменил. Теперь показания стали порядка 0,970В. Расход на трассе при постоянной скорости на пятой передаче при 80-90км порядка 5,5-6 л\100км

17:1033

Итог:
пока идет обкатка. Цокот пропал.
Появился странный свистящий звук, очень похожий на трущийся ремень.

17:1237

Прикупил шкив коленвала, шпонку + новый ремень ГРМ, буду менять в ближайшее время.

17:1389

Появился характерный рев, слышный после 2000 оборотов. Вывод: буду заваривать катализатор и ставить его на место.

17:1596

Нужно будет глянуть состояние глушителя, который тоже еще ни разу не менялся.

17:1741

Заранее закупился материалами:
помпа ТЗА — усиленная (750р)
термостат ТЗА 85 градусов — 450р
прокладка ГБЦ — металлическая, приоровская (400р)
прокладка крышки клапанов — 50р
втулки крышки клапанов — 40р
вставка 4-1 в замен катализатора с прокладкой — 1100р
прокладка под выпуск — 500р
ремкомплект резинок впускного коллектора — 80р
сальники клапанов — были
ДМРВ — 1950
Сумма: 4700р

17:2434

позже докупил:
шланги радиатора печки (2шт) — 250р
расширительный бачок — 110р
пробка расшительного бачка (евродеталь) — 30р
поршня 2110 D=82мм E3 с колечками и пальцами — 2100р
масло лукойл 10w40 5литров — 650р
антифриз Felix G12 10л — 700р
Сумма: 3840р

17:432

Итого: 8540р
