Изготовление «ангельских глазок» Лада Калина



0:7

Содержание статьи:

0:47
  1. Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина
  2. Лужение и пайка резисторов для «ангельских глазок»
  3. Окончание изготовления и сборки Ангельских глазок. Подготовка к установке
  4. Регулятор-стабилизатор для «ангельских глазок»

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

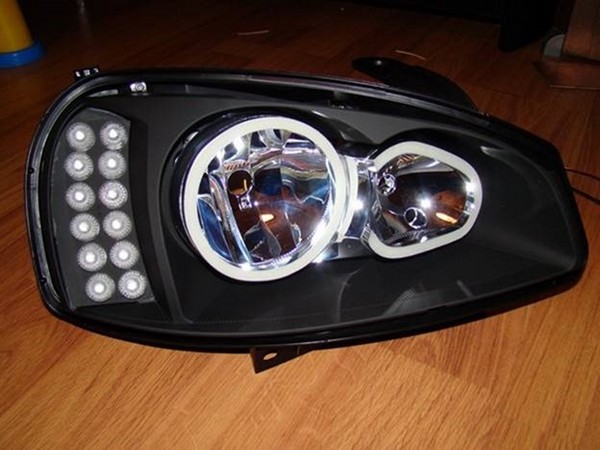

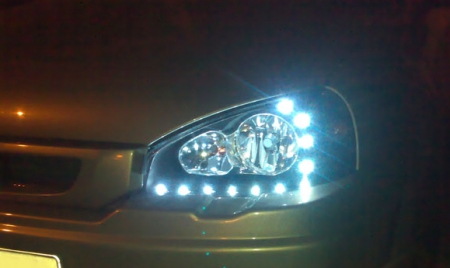

Изготовление «ангельских глазок» Лада Калина

1:1179

Решил сделать себе в Калину ходовые огни в виде ангельских глазок мне хотелось еще с лета, но сам процесс изготовления был для меня недоступен и сложен, а покупать готовые не было смысла и финансов.

1:1543



1:1553

Было рассмотрено несколько вариантов глазок, но главным оставалось одной — в качестве основного элемента будут использоваться сверх-яркие SMD светодиоды, монтаж будет произведен на печатной плате, и количество светодиодов на каждом из колец должно быть максимально большим, чтобы обеспечивать яркость и сливаемость света в один круг всего кольца.

1:2195



Первой задачей стало узнать диаметр колец ближнего света в отражателе Фар Калины. Из форумов и сайтов я узнал, что диаметр составляет 118 мм, однако с целью того, чтобы кольцо немного уходило внутрь отражателя и было там хорошо закреплено, диаметр для глазок выбрали 116 мм.

1:496

Затем было подсчитано количество Светодиодов — из 116 мм была вычислена длина окружности и поделена на ширину одного светодиода.

1:735

Затем был подсчитан номинал резисторов, исходя из закона Ома и падения напряжения и прочего… Резисторы на каждую тройку светодиодов по 150 ОМ. Всего 28 резисторов на каждое кольцо.

1:1065

Итак, в скором времени было выдвинуто Техническое задание (ТЗ):
1) 2 Кольца по 84 светодиода каждое.
2) Кольца максимально тонкие. Ширина кольца (разница между внутренним и внешним диаметров) — 8 мм.
3) Внешний диаметр — 116 мм
4) Распайка по 3 светодиода последовательно, т.е. 28 троек светодиодов, каждую из которые на плюсе ограничивает резистор. Тройки между собой параллельны!
5) Резистор на ножках, 150 ОМ, 0.25 Вт., 28 штук
6) Печатные платы будут вытравляться, а рисунок распайки будет переводиться Лазерно-утюжной технологией.

1:2015



Далее стала осуществляться подготовка к изготовлению.
Итак были закуплены:
1) Лист текстолита с медью на одной стороне.
2) Резисторы на ножках — 150 ОМ, 60 штук

1:289

Светодиоды SMD в корпусе 3528 были уже в наличии у друга, у него бы и начали работу на предыдущих выходных!

1:479

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

2:986

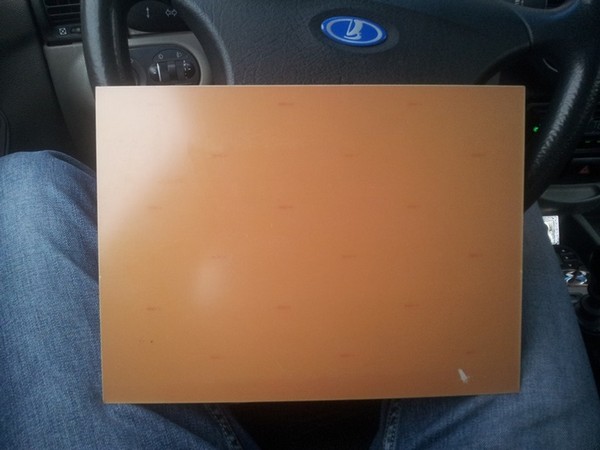

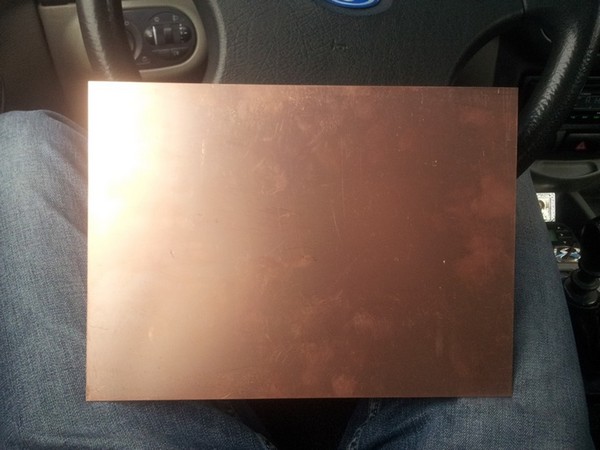

Лист текстолита 20x30

2:1025

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

3:1532

Лист текстолита 20x30

3:1571

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

4:2078

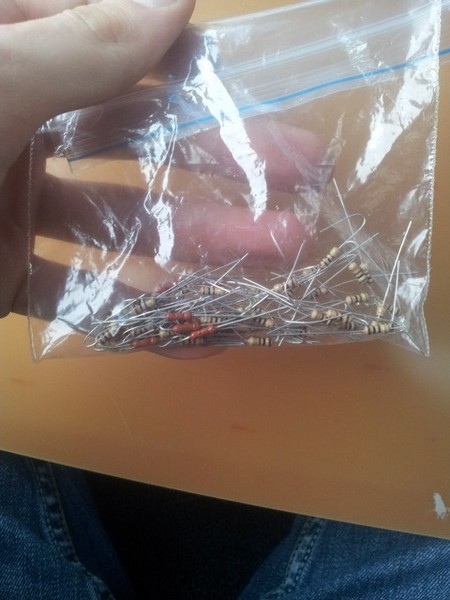

Резисторы 150 ОМ

4:30

Перед тем как ехать к другу для изготовления печатных плат под глазки, я с помощью обычного лобзика нарезал два круга по 116 мм в диаметре:

4:283

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

5:790

Начало работ

5:817

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

6:1324

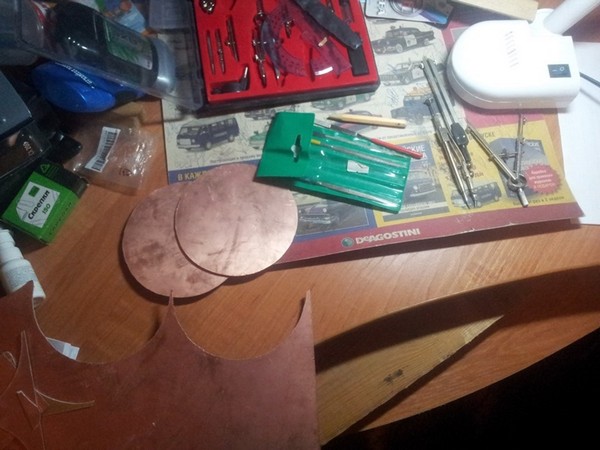

Нарезал заготовки

6:1361

Далее приезжаем к другу в субботу и начинаем работу. Сначала мы пробовали саму технологию на других маленьких кусочках текстолита, а затем начали заниматься делом.

6:1665

Процесс изготовления. Друг начертил схему печатной платы, схемы сейчас к сожалению нет, но она будет видна на плате позже.
Схема сканируется, на компьютере подправляются косяки чертежа, делается инверсия изображения и все это печатается на бумаге из глянцевого журнала на лазерном принтере.

6:2203



Затем мы берем заготовки и зачищаем наждачкой, а потом обезжириваем. В нашем случае обезжиривали жидкостью для протирки мониторов, т.к. ацетона дома не было)

6:289

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

7:796

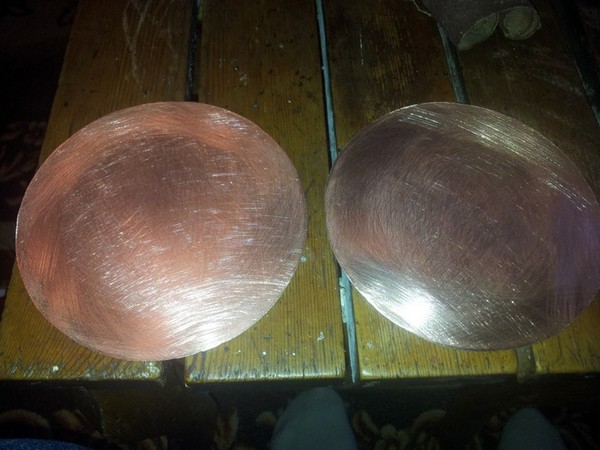

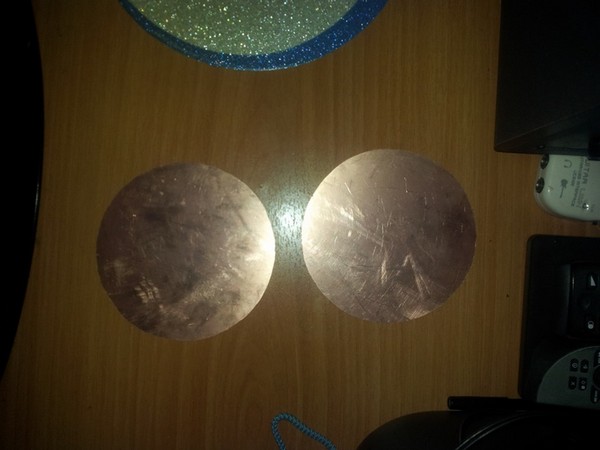

Зачищены и обезжирены

7:840

Затем распечатанный рисунок мы кладем на текстолит на медную часть рисунком вниз и утюгом переводим рисунок. Суть заключается в том, что в последствии температуры утюга, тонер с листа прилипает на медь, оставляя на ней защищенные от травления части.

7:1300

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

8:1807

Глажу табурет

8:1836

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

9:2343



Рисунок переводится

9:40

Гладим плату минут 5, затем бумагу с текстолитом кидаем в воду, чтобы откисала еще минут 15

9:206

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

10:713

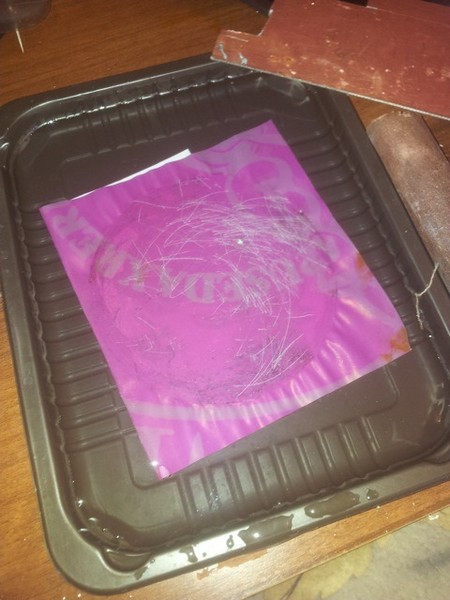

Откисает в воде

10:745

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

11:1252

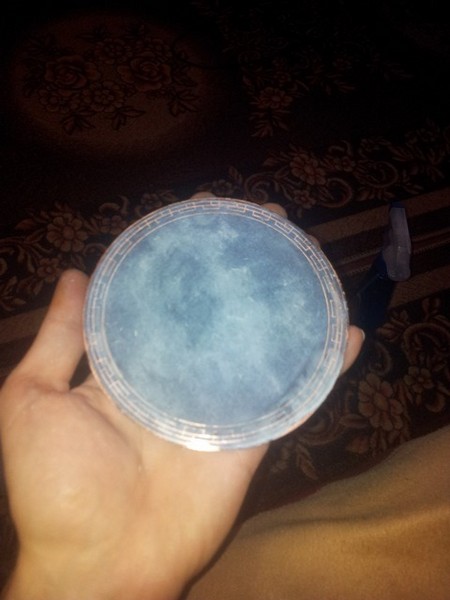

Рисунок перевелся

11:1289

Затем самое интересное — травление! Разводим FeCL3 теплой водой и кидаем платы на пол часа. Те места, где была голая медь без тонера — медь отваливается. Тонер и медь под ним — остается!

11:1626

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

12:2133

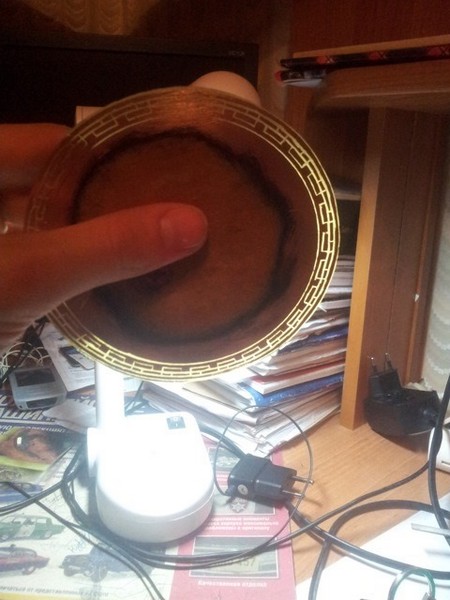

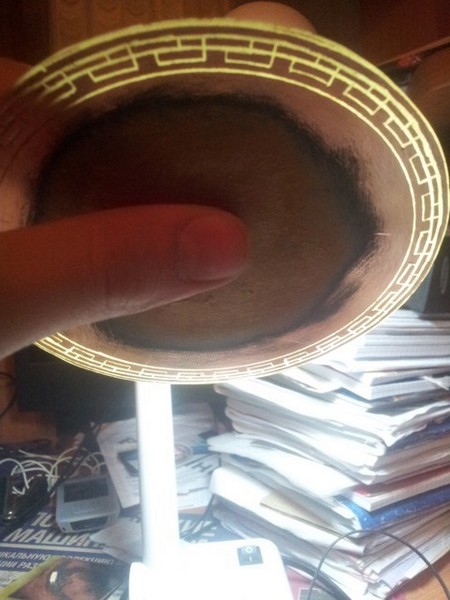

Вот такой рисунок вытравился

12:56

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

13:563

После того, как все дорожки вытравились мы со спокойной душой едем домой.
Дома выпиливаем сердцевинки у колец.

13:769

Изготовления основы печатной платы для «ангельских глазок» в Ладу Калина

14:1276

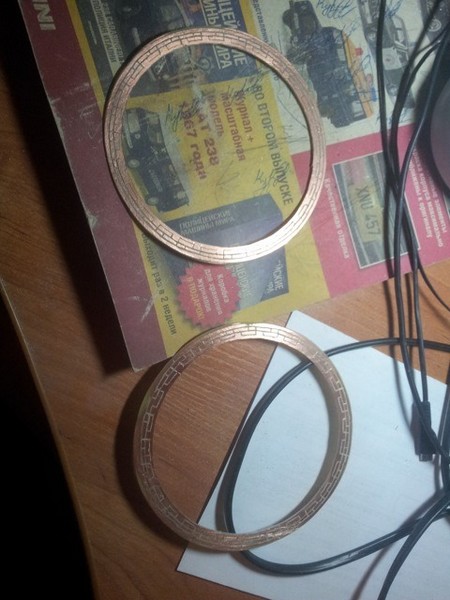

Вырезал сердцевины колец

14:1326

Лужение и пайка резисторов для «ангельских глазок»

На следующий день, после изготовления основы самой печатной платы, мы с другом занимались лужением и пайкой резисторов.

14:1651

Материалы:
1) Паяльник 25 Вт.
2) Оловянно-свинцовый припой
3) Флюс нейтральный на основе спирта
4) Резисторы как уже писал, на 150 Ом

14:1887

Сначала конечно надо было просверлить отверстия под ножки резисторов. Сверло миллиметровое, было уже не новое и конечно сразу сломалось, поэтому пришлось ехать в город за новыми.

14:2218



14:5

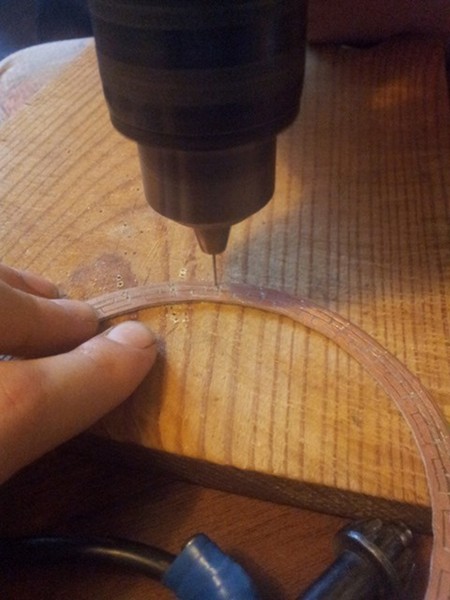

Сверление отверстий

14:46

После того, как оба кольца были просверлены, мы наносим тонкий слой олова на поверхность меди. Для этого по чуть-чуть покрываем плату спиртовым флюсом с помощью кисточки, затем наносим и растираем олово

14:419

Лужение и пайка резисторов для «ангельских глазок»

15:926

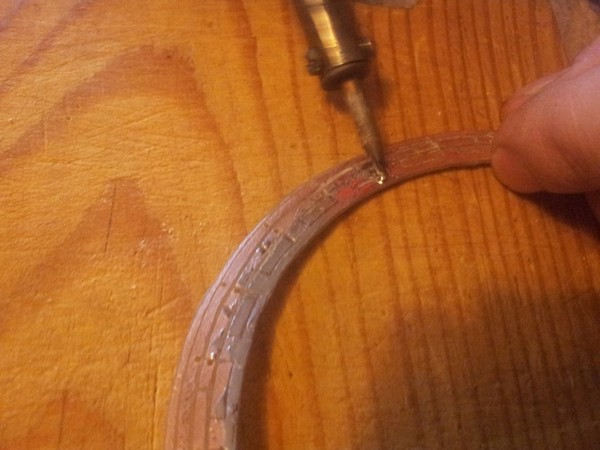

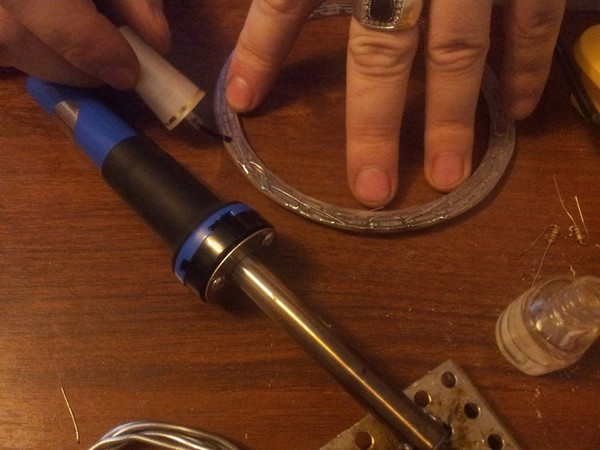

Лудим

15:940

Лужение и пайка резисторов для «ангельских глазок»

16:1447

Лудим

16:1461

Лужение и пайка резисторов для «ангельских глазок»

17:1968

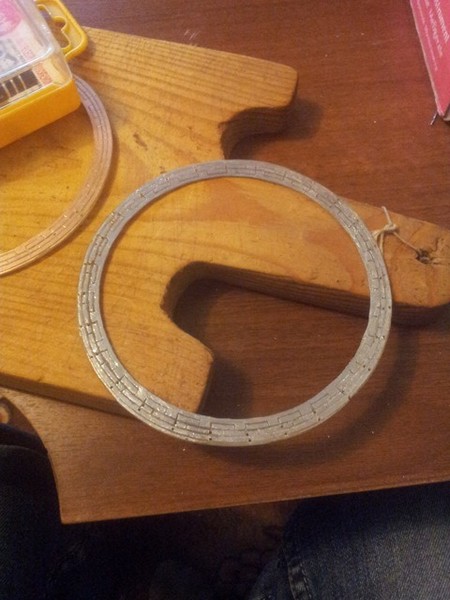

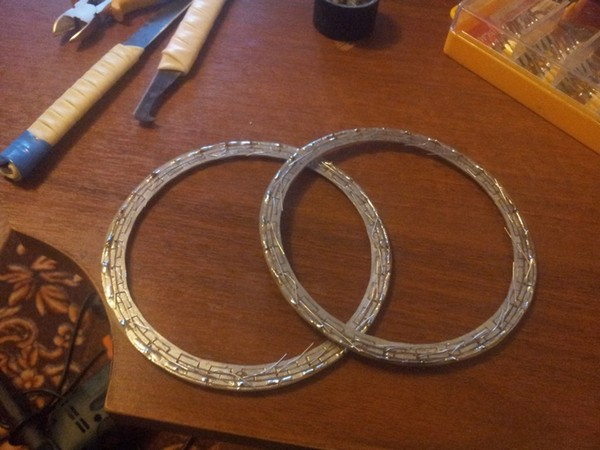

Лужение закончено

17:2005



Далее, когда пролужено, начинаем установку резисторов. Вставляем в отверстия и припаиваем!

17:169

Лужение и пайка резисторов для «ангельских глазок»

18:676

Установка резисторов на печатную плату

18:752

Лужение и пайка резисторов для «ангельских глазок»

19:1259

Пайка резисторов на печатной плате

19:1327

Лужение и пайка резисторов для «ангельских глазок»

20:1834

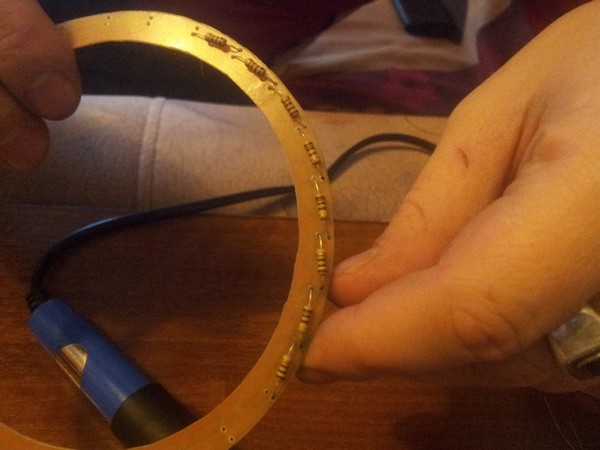

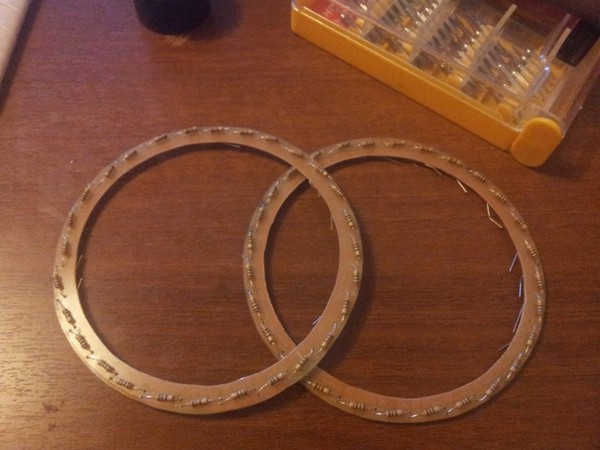

Оба кольца с резисторами готовы!

20:1897

Лужение и пайка резисторов для «ангельских глазок»

21:2404



И вот потом уже начинается самое сложное и кропотливое — пайка Светодиодов.
Этим делом в полной мере занимался мой друг, и в основном в мое отсутствие.
Очень сложная операция (с его слов).

21:345

После припайки светодиодов мы припаиваем проводки на плюс и минус и проверяем устройство!

21:514

Лужение и пайка резисторов для «ангельских глазок»

22:1021

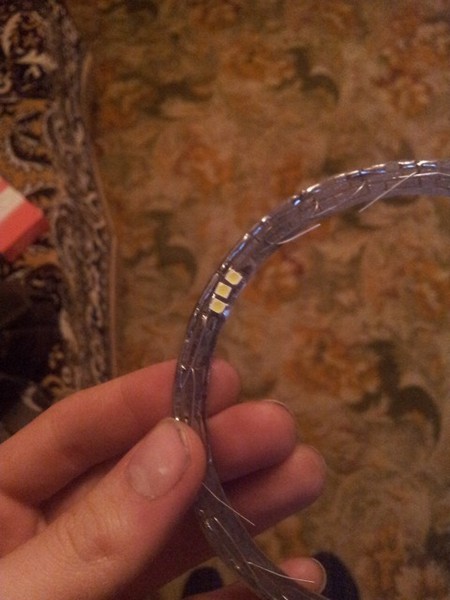

Первый успех

22:1048

Лужение и пайка резисторов для «ангельских глазок»

23:1555

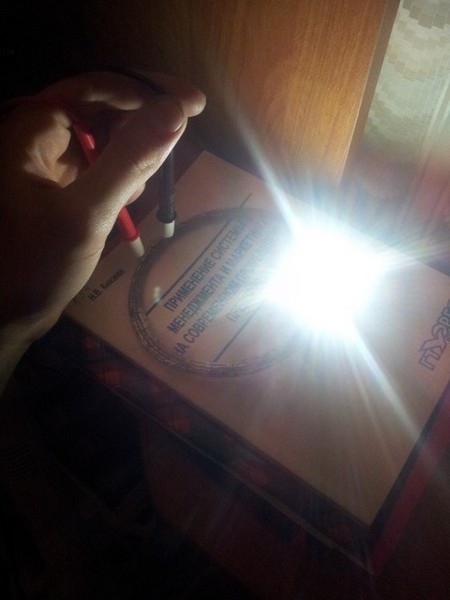

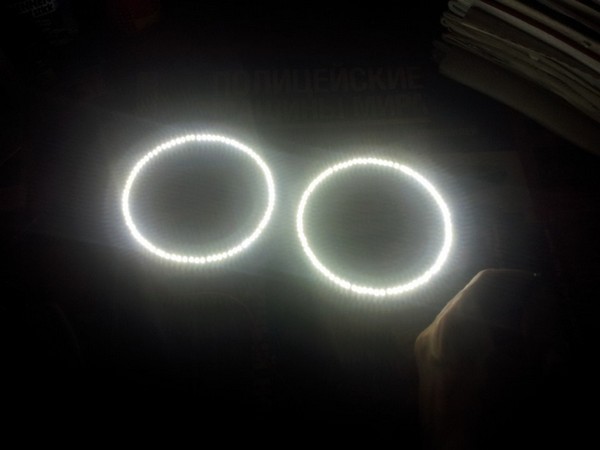

И вот так он светится

23:1597

Лужение и пайка резисторов для «ангельских глазок»

24:2104

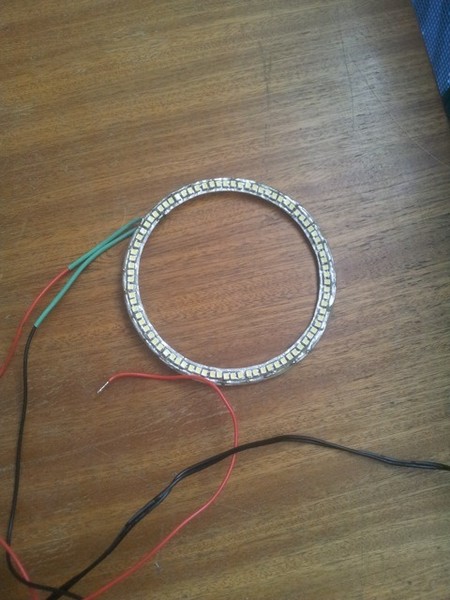

Глазка ГОТОВА.

24:29

Лужение и пайка резисторов для «ангельских глазок»

25:536

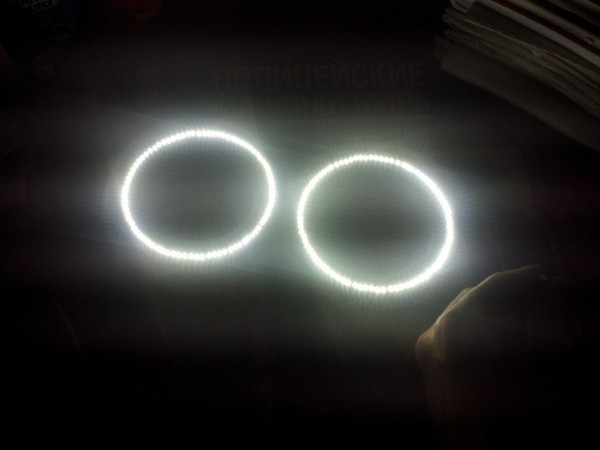

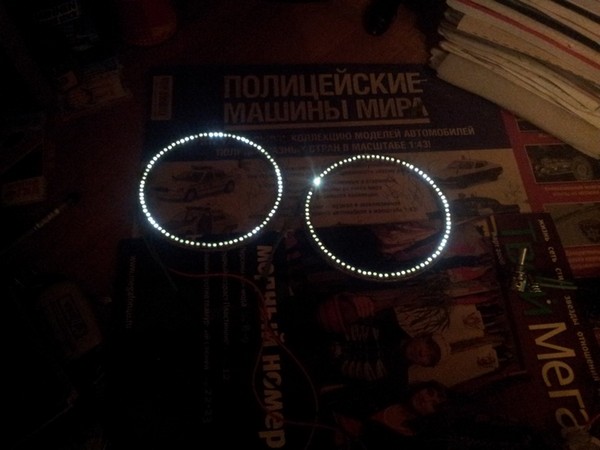

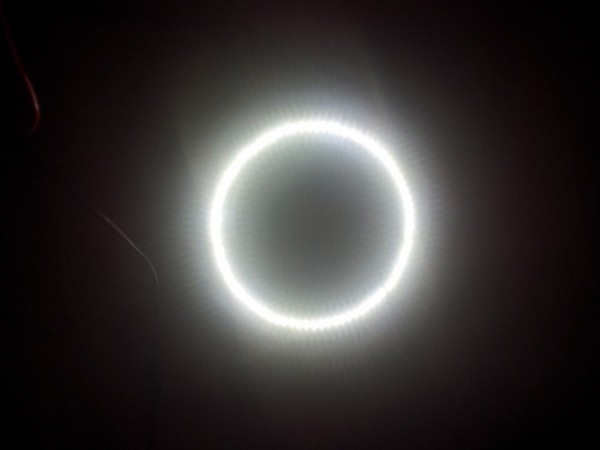

Очень ярко

25:559

На этом процесс изготовления заканчивается. Скажу что на данный момент вторая глазка почти готова, и завтра будет тестироваться в паре с первой!..

25:829

Поэтому теперь перед нами стоит следующая инженерная задача — установка глазок в фары, и грамотное подключение их к бортовой сети.
Инсталляцию и протяжку проводов и прочего в машине я еще не производил, но есть строгое техническое задание в соответствии с ГОСТом:
1) Глазки включатся при включении зажигания.
2) Глазки выключаются при включении ближнего.

25:1483

Эту задачу я буду реализовывать с помощью 5- контактного реле.

25:1599

Так же найдено решение регулировки яркости света глазок — Стабилизатор напряжения на LM317T с подстроечным резистором (потенциометром) и диапазоном регулировок от 0 до 12 вольт. Прототип уже СОБРАН и РАБОТАЕТ!

25:1980

Окончание изготовления и сборки Ангельских глазок. Подготовка к установке

Все готово, все собрано, стабилизатор и кольца работают, проводка в машине проведена, осталось только установить стабилизатор с глазками и подключить все это.

25:2417



В программе SPlan нарисовал принципиальную схему подключения ДХО.

25:120

Окончание изготовления и сборки Ангельских глазок. Подготовка к установке.

26:627

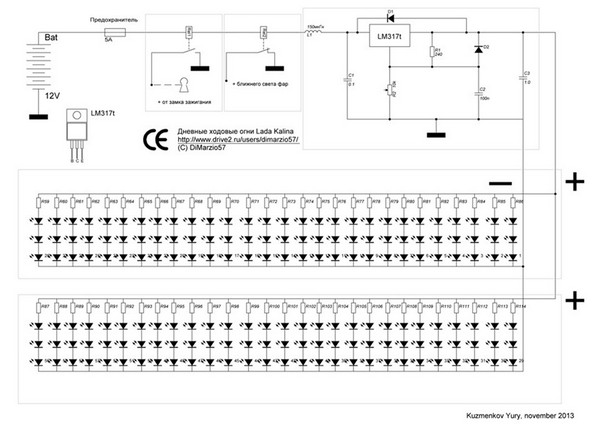

Принципиальная схема проекта

26:685

Проводка в салоне
Все так же как и с противотуманками — рядом с аккумулятором ставим предохранитель на 5А, тянем провода в салон, где устанавливаем 2 реле — одно на замыкание (от зажигания), другое на размыкание (от ближнего света фар). Так же прокладываем проводку под капотом к каждой фаре. Ну и конечно испытываем все на работоспособность, замеряя вольтаж на выходах после реле.

26:1383

Тестирование стабилизатора
Все узлы у нас уже имеются в наличии:

26:1508

Окончание изготовления и сборки Ангельских глазок. Подготовка к установке.

27:2015



Поэтому мы собираем их вместе и от источника питания 12V начинаем проверять работу.

27:153

Окончание изготовления и сборки Ангельских глазок. Подготовка к установке.

28:660

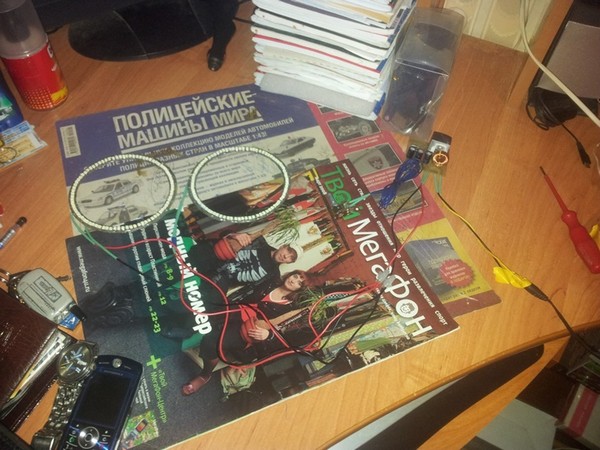

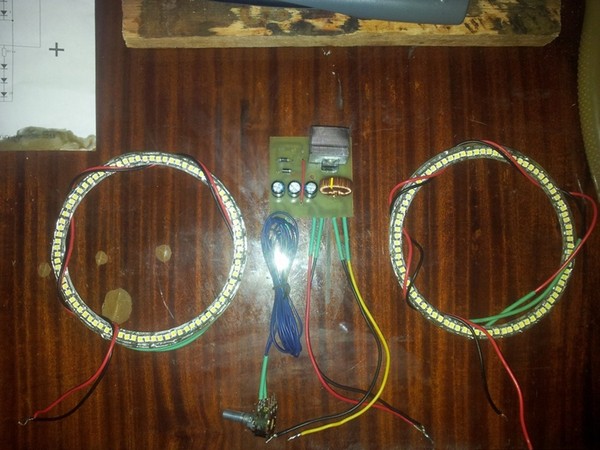

Собрал все в одно

28:695

Если потенциометр на нулевом сопротивлении — стабилизатор заперт и мы имеем отсутствие свечения. Затем начинаем крутить ручку и видим, что примерно на 7 вольтах светодиоды начинают разжигаться:

28:1056

Окончание изготовления и сборки Ангельских глазок. Подготовка к установке.

29:1563

слегка

29:1579

Окончание изготовления и сборки Ангельских глазок. Подготовка к установке.

30:2086



А вот здесь достигнут уровень, при котором я буду ездить ( 9 вольт)

30:121

Окончание изготовления и сборки Ангельских глазок. Подготовка к установке.

31:628

Максимальное свечение, очень ярко — 12 вольт

31:712

Итоги
В ближайшие выходные я буду все это устанавливать на машину, после чего сделаю подробный отчет с фотографиями по установке.
Следите за моим БЖ!

31:992

P.S. Для желающих выкладываю схему дорожек самих ангельских глазок:

31:1117

Окончание изготовления и сборки Ангельских глазок. Подготовка к установке.

32:1622

Регулятор-стабилизатор для «ангельских глазок»

Эту статью я полностью посвящаю описанию процесса изготовления Стабилизатора и одновременно регулятора яркости свечения Ангельских глазок.

32:1980

Первоначально не предполагалась установка всякого рода устройств, кроме самих глазок и реле. Но после окончания изготовления одного из колец, стало ясно, что яркость при питании напрямую от аккумулятора слишком большая — надо делать регулятор.

32:2433



Сначала с другом думали включить в силовую цепь потенциометр для регулировки, но нужен был потенциометр в среднем на 15 Ватт… Он большой и будет греться, а этого нам не надо.

32:318

Университетский преподаватель по Технической электродинамике подсказал нам схему стабилизатора на микросхеме LM317t. Её мы и стали использовать.

32:586

Сама схема имеется в интернете, и вы сможете легко найти ее. По ней мы собрали прототип стабилизатора:

32:775

Регулятор-стабилизатор для «ангельских глазок»

33:1282

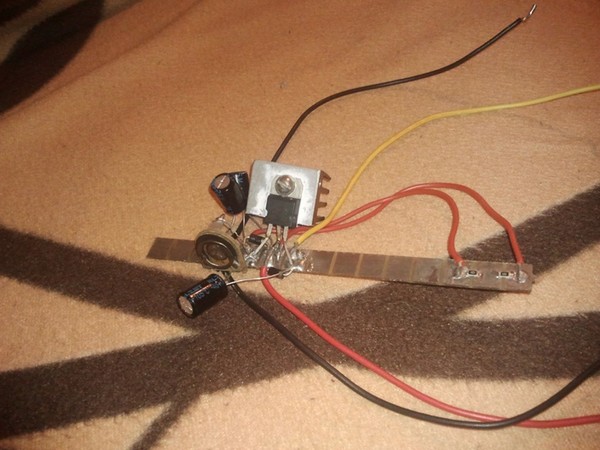

Навесной монтаж по сути

33:1329

Прототип включал в себя — LM317t, 3 конденсатора, 2 резистора, 2 диода, потенциометр.

33:1478

Прототип был опробован в лаборатории, были произведены соответствующие замеры тока и напряжения при работе глазок.

33:1694

Так же преподаватель подсказал, что лучше бы поставить Дроссель на вход, чтобы защитить LM317t от пульсаций бортовой сети автомобиля!

33:1937

Теперь начинается изготовления самого изделия. Друг в программе развел дорожки, т.е. составил монтажную схему устройства.

33:2164



Регулятор-стабилизатор для «ангельских глазок»

34:504

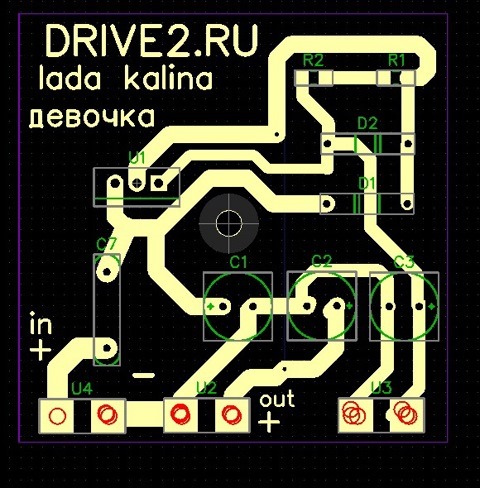

Дорожки разведены в программе

34:563

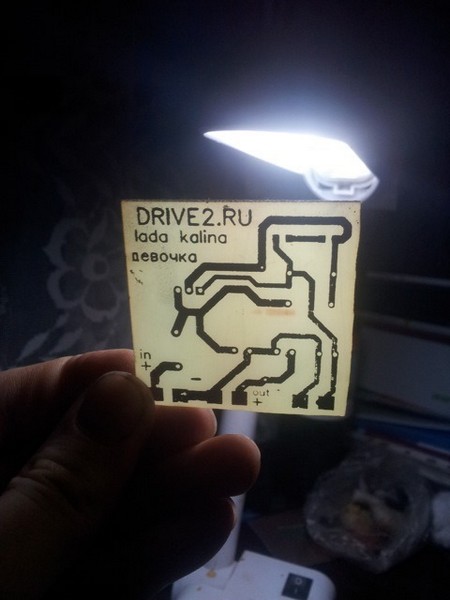

Дорожки я распечатал на бумаге, чтобы затем перевести на текстолит.

34:690

Регулятор-стабилизатор для «ангельских глазок»

35:1197

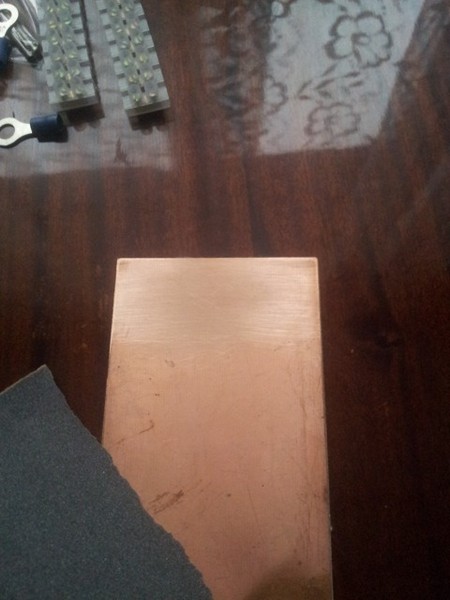

Далее подготавливаем текстолит для перевода рисунка на него

35:1312

Регулятор-стабилизатор для «ангельских глазок»

36:1819

Зачищаем и обезжириваем

36:1867

Регулятор-стабилизатор для «ангельских глазок»

37:2374

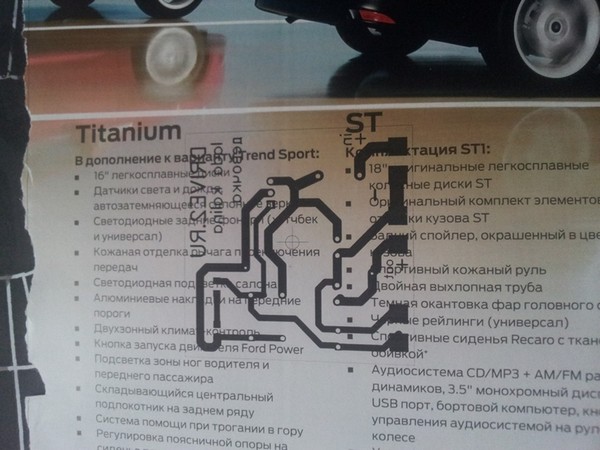

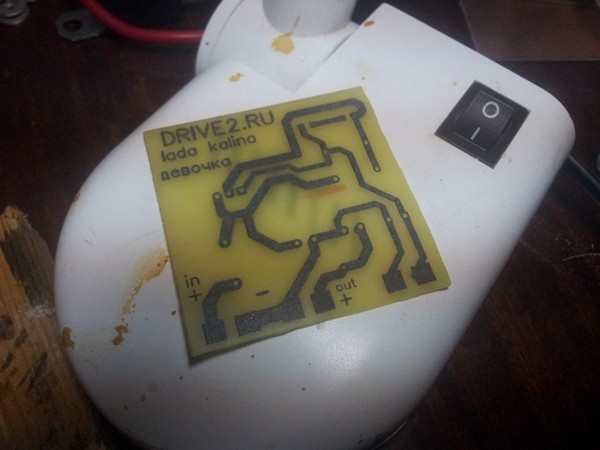

Переводим дорожки утюгом

37:49

Регулятор-стабилизатор для «ангельских глазок»

38:556

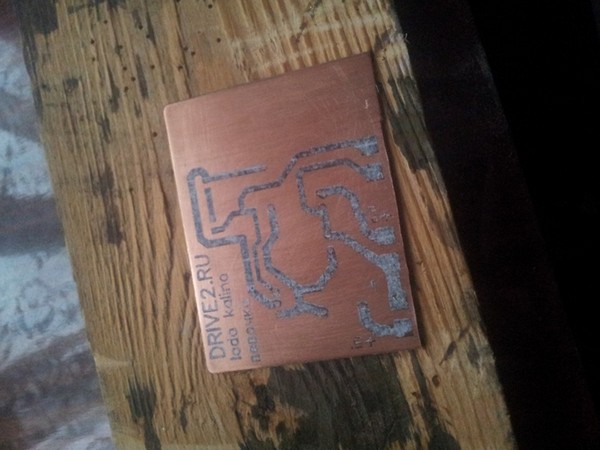

Вытравляем в хлорном железе

38:611

Регулятор-стабилизатор для «ангельских глазок»

39:1118

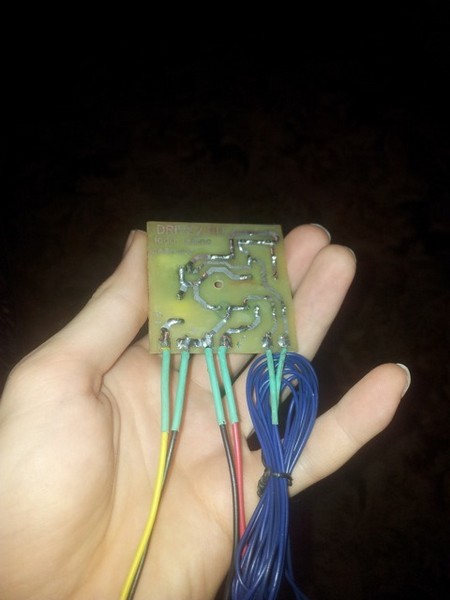

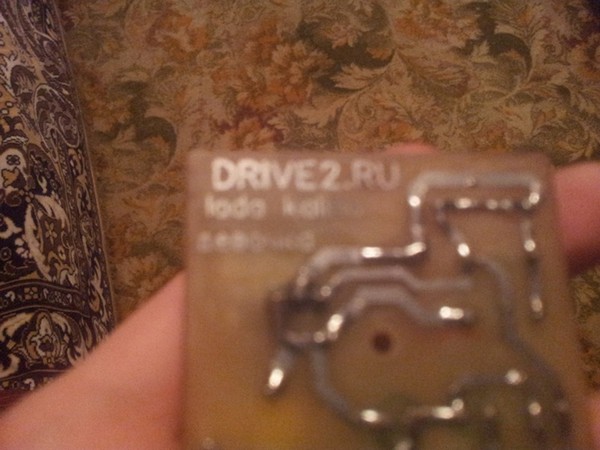

Фирменная надпись

39:1155

Регулятор-стабилизатор для «ангельских глазок»

40:1662

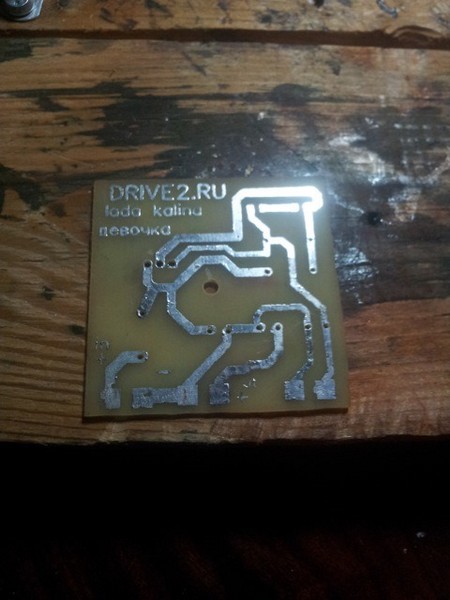

Лудим

40:1676

После всего этого, мы отдаем прототип и заготовку с новыми дорожками все тому же другу, который в течении одного дня собирает все это на схеме, припаивая элементы и проводки с потенциометром!

40:2028



Регулятор-стабилизатор для «ангельских глазок»

41:506

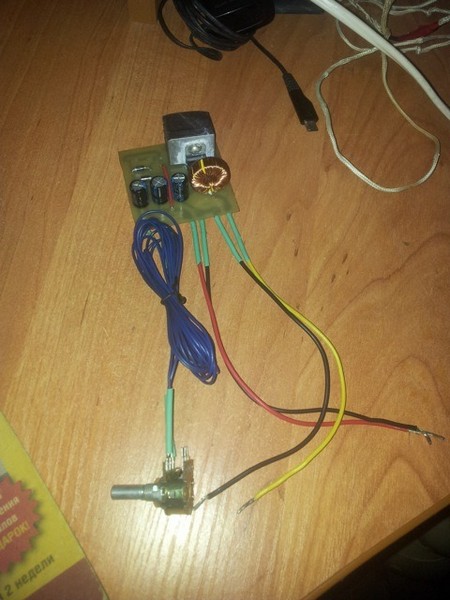

Стабилизатор готов

41:545

Регулятор-стабилизатор для «ангельских глазок»

42:1052

Регулятор-стабилизатор для «ангельских глазок»

43:1559

Теперь о характеристиках:
1) Максимальное напряжение на входе — 40 В.
2) Напряжение на выходе подстраивается потенциометром.
3) Стабилизатор является уровнем защиты для Ангельских глазок. Сам же стабилизатор защищен Дросселем и предохранителем ( стоит в машине в силовой цепи)
4) Стабилизатор является регулятором яркости для колец.

43:2170



Устанавливаться стабилизатор будет там же, где и реле. О подготовке к установке — в следующем посте в моем БЖ

43:202

Регулятор-стабилизатор для «ангельских глазок»

44:709

https://www.drive2.ru/l/2303829/, https://www.drive2.ru/l/2308271/ , https://www.drive2.ru/l/2352781/, https://www.drive2.ru/l/2352617/
