1. Установка ВУТ от Нивы 21214М в 213 Ниву
2. Установка ВУТ Lucas в НИВУ

Установка ВУТ от Нивы 21214М на Ниву 21213

1:741

Небольшой отчёт об установке. Перед капиталкой мотора, у меня были небольшие проблемы с работой тормозов, а именно - пропускал ВУТ и ХХ поэтому был не стабильный.

1:1050

Думал сначала купить просто новый ВУТ и всё, но то ли на радость, то ли на беду, узнал я о возможности небольшого апгрейда тормозов, в виде ВУТа (вакуумный усилитель тормозов) и ГТЦ (главный тормозной цилиндр) от 21214М.

1:1444

Установка оного снижает усилие на педали тормоза и повышает тормозную эффективность. На пустой машине, ну или с полным салоном людей и старой хватает, но когда полный салон народу и ещё прицеп с картошкой на хвосте, когда едешь осенью с дачи, то тормозить становиться очень тяжко.
Таким Макаром поселилась очередная затея о небольшой доработке машины для своих нужд.

1:2121



1:9

В чём же будет радость после установки ВУТа и ГТЦ 21214М?

1:113

Использование нового тормозного цилиндра и вакуумного усилителя позволит снизить усилие на педали (по оценкам инженеров сразу на 30%), сократит ее ход (на 15%) и сделает тормоза более информативнее.

1:474

Сам ВУТ современный 9-дюймовый беззазорный (то бишь НЕРЕГУЛИРУЕМЫЙ!), изготавливаемый по лицензии Lucas и на его оборудовании, ГТЦ увеличенной производительности.

1:773

Это связанно с увеличившимися размерами ВУТа, который стал в диаметре 9” против старых 8“, плюс увеличен диаметр ГТЦ (22,22 мм вместо
20,64 мм) и уменьшен его рабочий ход.

1:1078

2:1583

шток внутри ВУТа 21214М

2:1625

3:2130

шток ВУТа 21214М

3:28

Сам ВУТ и ГТЦ ведут свои корни с семейства автомобилей Лада Калина, но чистоганом Калиновский ВУТ в Ниву не воткнёшь, у Калиновского шток, который идёт к педали тормоза, намного короче, чем у Нивы.

3:388

4:893

наглядное сравнение ВУТов Калины и Нивы21214М

4:977

Покопав интернеты, понял, что для без проблемной установки мне потребуется купить ВУТ, ГТЦ и кронштейн ВУТа для Нивы 21214М.

4:1202

5:1707

необходимые детали для установки

5:1772

По кронштейну как я понял можно было и обойтись старым, просто пересверлив в нём отверстия под новый ВУТ. Но я побоялся что возникнут подводные камни, а с тормозами шутки плохи! Решил менять всё комплектом.
Заказал в интернет магазине. Через неделю после заказа вожделенная деталь оказалась у меня в руках.

5:2334

6:504

кронштейн ВУТа 21214М

6:543

7:1048

новенький ВУТ и ГТЦ 21214М

7:1095

Имея на руках весь комплект необходимых железяк, приступил к работе.
Пару, тройку незамысловатых движений ВУТ 21214М занял своё рабочее место

7:1355

8:1860

Кронштейн встал чётко на моторный щит, в промежуток, оставленный в новой шумке для ВУТа.

8:2026

9:504

Ещё чуть-чуть и ГТЦ на месте

9:558

10:1063

Педаль тормоза стала ниже где-то на 8-10 мм

10:1141

11:1646

Пришлось для неё подрегулировать выключатель стоп-сигнала.
На этом лёгкости и закончились… Дальше начались небольшие приключения.
Думал что по старинке возьму прокачаю тормоза
«Порядок удаления воздуха из тормозной системы:
— заднее правое колесо;
— заднее левое колесо;
— переднее правое колесо, верхний штуцер;
— переднее левое колесо, верхний штуцер;
— переднее правое колесо нижний штуцер;
— переднее левое колесо нижний штуцер».
Начали качать, а из штуцеров ели-ели, душа в теле, идёт воздух с признаками тормозухи.
Да ещё и в бачке какая-то фигня творится - фонтаны возникают при обратном ходе педали тормоза, то бишь загнанная ГТЦ жидкость в систему возвращается обратно в бачёк с напором.
Вышли к 99-й друга проверили у него, в бачке при работе педалью всё невозмутимо.
В общем по ходу то ли из-за того что весь перед тормозной системы был заполнен воздухом, то ли какие то нюансы работы ГТЦ и ВУТа 21214М не давали прокачать систему, безуспешные попытки прокачатьпродолжались где-то с пол часа, только забрызгали подкапотку тормозухой. Плюнул я на это гиблое дело и поехал домой курить интернеты.
Дали совет: «попробуй прокачать по старинке- в резинку с заднего саленблока вставь сосок с камеры и воткни его в бачёк и подключи к нему насос (простой которым колёса качают) а дальше почти по обычной схеме откручиваешь штуцер а насосом качаешь!
у меня на 41 москвиче только этот способ спасал!»
Так же несколько человек отписались, что на ГТЦ 21214М фонтан в бачок при обратном ходе это нормально, что тоже немного успокоило.
Выспавшись вдоволь, на следующее утро пришёл в гараж и начал воплощать в жизнь, данный мне совет.
Замутил заглушку для бачка с тормозухой, с соском от камеры в половинке резинки от реактивной тяги

11:4807

12:504

13:1009

и насосом продавил жидкость из бачка в систему пока она не потекла со штуцеров для прокачки, прогнал так на всякий случай где-то с пол литра

13:1267

14:1772

как результат — педаль наполнилась усилием и под нагрузкой со штуцеров пошла тормозуха.

14:1938

Но долго радоваться не пришлось — получил пощёчину от грёбаных стальных трубок (спасибо АвтоТАЗу за заботу о нашем досуге и кошельке). Пощёчина заключалась в протекании тормозухи через соединение трубки и ГТЦ

14:2326

15:504

Демонтаж трубки показал причину

15:567

16:1072

Гнездо в порядке

16:1106

17:1611

Трубку снял, чтобы не вытекала тормозуха, дырку заткнул затычкой, которая была с ГТЦ

17:1768

18:2273

Купил новую трубку. Правда, от Нивы не было и подобрали по старой трубку от 2108, которая встала, как родная.

18:194

19:699

20:1204

Дальше без проблем прокачал систему, но уже привычным всем образом. Всё работает!
Педаль стала вообще, как пушинка, как на Ларгусе, чего и добивался, а то при постоянных пересадках с машины на машину каждый раз приходилось привыкать к тормозам, а это чревато.

20:1678

Установка ВУТ Lucas в НИВУ

После установки ЗДТ немного поездив не очень понравилась работа штатного ВУТ. Решил перейти на ВУТ от иномарки. Выбрал ВУТ от ASTRA G так же они ставились на шеви нивы с двигателем от Opel. Был приобретен ВУТ в сборе с ГТЦ на разборе за 1800 цена очень мизерная.

20:2193

21:504

ВУТ lucas Astra G

21:528

22:1033

ВУТ lucas Astra G

22:1057

23:1562

ВУТ lucas Astra G

23:1586

После всех сравнений выяснилось, что шток ВУТ Опель короче где-то на 8мм я думаю это не на что не повлияет. Второй минус — это то что отверстие под палец крепления штока к педали больше (10мм) чем у стока (8мм).
Я решил эту проблему покупкой пальца на разборке для опелей и просверливанием педали тормоза. Плюс необходимо просверлить две дырки диаметром 8мм в кронштейне крепления ВУТ

23:2283

24:504

кронштейн крепления ВУТ

24:552

И того надо просверлить три дырки для установки ВУТ. Теперь что касается ГТЦ. Бачок тормозной жидкости от Шеви Нивы встает на ГТЦ Опель без проблем потому, что ГТЦ Опель и ГТЦ Шеви Нива это по сути одно и тоже. Отверстия для крепления тормозных трубок имеют резьбу М 12*1 и М 10*1 для этого купил в авто магазине трубки от калины с данными штуцерами и развальцевал трубки. Использовал медные трубки.

24:1272

25:1777

все в сборе

25:1801

26:2306

в сборе

26:16

27:521

Трубки на задний контур соединил волговским соединителем для тормозных трубок

27:670

Передние тормоза переделал по подобию Шеви Нивы с одним шлангом

27:791

28:1296

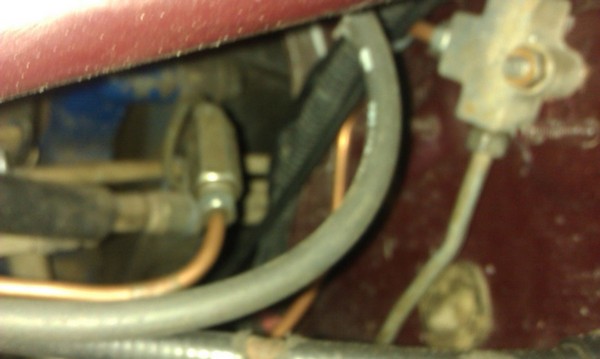

тройник на передний контур

28:1349

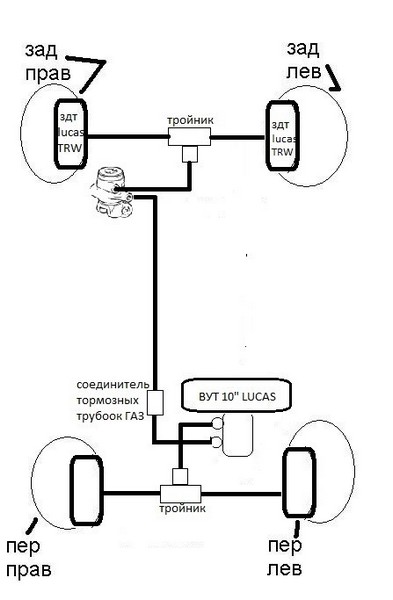

Все было сделано по данной схеме

28:1412

29:1917

Схема тормозов

29:1948
