Дворники и форсунки омывателя НИВА



0:7

Содержание статьи:

0:47
  1. Доработка дворников и форсунок омывателя в НИВе
  2. Установка прерывателя стеклоочистителя для НИВЫ
  3. Переделка реле дворников стеклоочистителя НИВЫ
  4. Увеличение скорости щеток дворников НИВА – замена моторчика

Доработка дворников и форсунок омывателя в НИВЕ

Доработка дворников и форсунок омывателя

1:1058

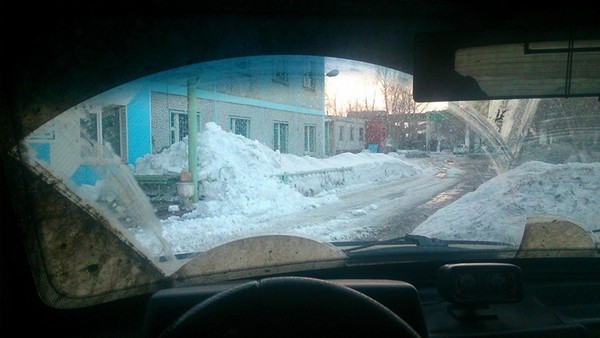

Едешь и прям как в танке

1:1105

Доработка дворников и форсунок омывателя

2:1612

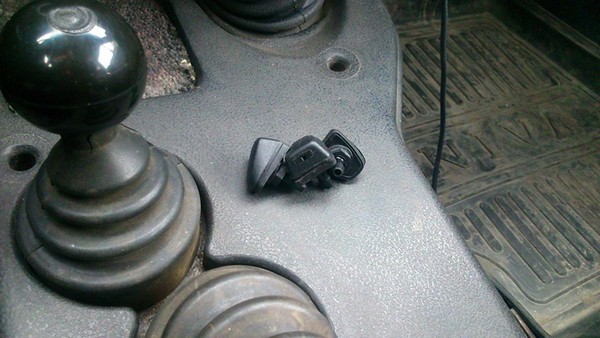

Первым делом прикупил веерные форсунки.

2:1689

Доработка дворников и форсунок омывателя

3:2196



Взамен старых струйных, которые откровенно достали своим отвратительным качеством. Одна форсунка просто развалилась на куски, и я пол дороги ехал с наполовину залепленным грязью стеклом.
Правда, эти веерные форсунки в штатные места не поставишь, но не беда, у меня ведь теперь есть "правильная" ноздря на капоте, в которую теперь грех не поставить "правильные" форсунки, что я и сделал.

3:705

Доработка дворников и форсунок омывателя

4:1212

шланчик спрятал в усилитель капота

4:1280

Доработка дворников и форсунок омывателя

5:1787

Чтобы вода обратно не стекала в бачок, и потом не было паузы, пока она обратно закачается в систему, - установил обратный клапан от системы омывателя Тойоты (только нажал, и сразу вода пошла).

5:2136



Доработка дворников и форсунок омывателя

6:506

Ноздря с форсунками на капоте.

6:565

Доработка дворников и форсунок омывателя

7:1072

Теперь омывайка разбрызгивается по стеклу, как надо.

7:1172

Доработка дворников и форсунок омывателя

8:1679

Осталось дело за дворниками, установил дворники Bosсh длинной 41 см,

8:1802

Доработка дворников и форсунок омывателя

9:2309



Люди и длиннее ставят, но мне, после 33 см, вполне этих хватило.

9:114

Доработка дворников и форсунок омывателя

10:621

Доработка дворников и форсунок омывателя

11:1128

И главное, они ничего не задевают.

11:1193

Установка прерывателя стеклоочистителя для НИВЫ

Установка прерывателя стеклоочистителя для НИВЫ

12:1798

Прерыватель стеклоочистителя

12:1857

Процесс установки проще простого, опишу в двух фото

12:1955

Установка прерывателя стеклоочистителя для НИВЫ

13:2462



Снимаем панель приборов открутив 2 винта снизу

13:88

Установка прерывателя стеклоочистителя для НИВЫ

14:595

В разрыв 6-и контактного разъема дворников подключаем наше реле, а свободный белый провод подключаем с помощью коннектора к розовому проводу двухконтактного разъема

14:903

Ставим панель приборов на место, установка завершена.
Что имеем?
1. Теперь при подаче воды на стекло дворники автоматически делают три взмаха;
2. Можно регулировать паузу в прерывистом режиме работы дворников.

14:1290

Вот небольшое видео как все это работает

14:1368

Так как задают вопросы как регулируется пауза, то выкладываю выдержку из инструкции к реле:

14:1539

2 Регулировка паузы
2.1 Установите переключатель режимов стеклоочистителя в положение «Прерывистый режим» — установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
2.3 Паузу можно изменить и другим способом: перевести переключатель в положение «Непрерывный режим» и в течение первого взмаха щёток — обратно в положение «Прерывистый режим».
Значение паузы будет равно интервалу времени от последнего взмаха щёток до момента переключения в положение «Непрерывный режим».
Паузу можно изменить в любое время, повторив пункт 2.2 или 2.3.

14:3005



3 Другие режимы
3.1 Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха.

14:399

Переделка реле дворников стеклоочистителя НИВЫ

Приобрел реле 2107-3747…
далее приобретаем: резистор переменного типа — 25Ком;
постоянный резистор — 1,5Ком;
постоянный резистор — 4,7Ком;
Провод был в наличии;
И минут 30 времени;

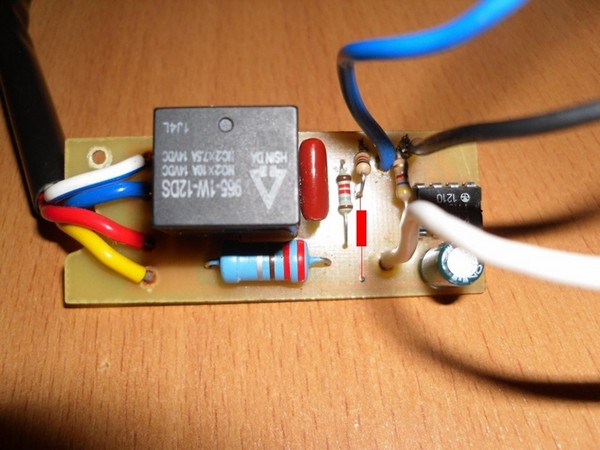

Из реле выпаиваем резистор на 4,7Ком, на фото его уже нет, дорисован красным цветом,

14:969

Переделка реле дворников стеклоочистителя НИВЫ

15:1479

Вместо него надо впаять R-1,5Ком и Rпер-25Ком, как нарисовал на схеме, я сделал маленько по-другому, проделал маленькую дырку под ножку резистора, тем самым оставив его на плате…

15:1800

Переделка реле дворников стеклоочистителя НИВЫ

16:2310



У нас остался еще R — 4,7ком…на плате есть микросхема К1055ГП5Р. Можем реализовать функцию включения дворников в непрерывном режиме, во время включения омывателя стекол, делаем там R-4,7Ком припаиваем к ножке № 5 микросхемы и соединяем с плюсом моторчика омывателя.

16:479

Готовый вид

16:504

Переделка реле дворников стеклоочистителя НИВЫ

17:1014

Что я получил…регулировка паузы от 0,5сек до 30сек, и включения непрерывной работы дворников во время включения омывателя…

17:1242

Увеличение скорости щеток дворников НИВА – замена моторчика

Думаю, не у многих когда-то была в более-менее долгом периоде пользования Нива, но у гораздо большего числа людей была классика. По системе стеклоочистителей они почти ничем не отличаются , т.е. скорость работы дворников у них одинаковая. Мотор стеклоочистителей от классики явно не справляется со своей задачей в 2000-х годах, когда средняя скорость во время дождя (благодаря более современной резине, мощным моторам и качеству покрытия) стала в среднем выше чем в 70-х, когда классика и Нива сошли с конвейера. Когда дождь небольшой — терпимо, а вот когда проливной ("стена" воды) — щетки не успевали махать даже когда стоишь на месте, обидно что другие (в т.ч. новые ВАЗы могут ехать, а Нива нет.

17:2622



Проблема в принципе решаема — нужен мотор, который крутится быстрее нашего. На помощь, как всегда, приходят более совершенные братья по конвейеру: с прямыми руками и сваркой становится почти как родной мотор от 2108, но он не подходит по креплениям, приходится колхозить со сваркой, подваривая шайбы — разносить в стороны отверстия под крепеж, потом еще и проводка…

17:668

Иномарочные вообще не рассматривал, по одной важной для меня причине: под него всё запилишь, а он б/у через год/два "крякнет" и уже не помнишь, что куда переделывал/перепаивал — ремонтопригодность стремится к нулю.

17:1060

Не знаю кто первый это придумал, но в интернете найти информацию про установку мотора от ВАЗ 2110 вообще не проблема. Оказывается, он интересен тем, что полностью подходит под наше крепление и под вал (такой-же 10 мм), а это значит, что ремонтопригодность уже какая-никакая, но есть! На 2110 бывают моторы двух видов: этот (842 3730) и другой, который нам совсем не подходит ни по креплениям, ни по валу.

17:1771

Увеличение скорости щеток дворников НИВА – замена моторчика

18:2278



По замене проще простого, справится любой.
Откручиваем три болта на крепеже и один на валу — вынимаем — ставим от 2110 и прикручиваем в обратном порядке, а остальное сделает электрик за символическую цену.
Тут самое интересное — проводка!
Распечатал электрикам схему подключения, фотографии как должно быть, словесное описание какой провод куда и какой длины — НЕТ и всё. "Мотор типа 2101 управляется плюсом, а 2110 — массой.

18:772

С более современных моделей ВАЗов моторы имеют в себе две скорости, и для этого надо серьёзно перебрать нашу проводку и органы управления.
Вариантов подключения имеем два:
1. Заменить часть проводки на 2108 и реле управления паузой от нее-же + поставить тубус (подрулевой переключатель) от 2108/Калина/ШНива — получаем полностью ихний режим работы — пауза, медленный и быстрый — не подходит, т.к. не бюджетно и много морочить голову.
2. Подключить мотор к штатной проводке, к нашему тубусу на одну скорость + прерывание. Именно этот способ и ввел в катотонический ступор всех электриков.

18:1837

Электрику предстояло перекинуть провода с новой колодки в старую, все кроме одного который отвечает за малую скорость, нам она не нужна, мы ведь быстрее делаем!
Открутив 2 болта, снять с мотора пластиковую крышку, оторвать от корпуса лепесток блок-контактов и припаять к нему отпаянный от среднего лепестка белый провод. Средний лепесток блок-контакта соединить перемычкой с серым проводом питания двигателя мотор редуктора (на фото черный нарисованный проводок).
Таким образом мы получили максимальную скорость от мотора + её-же на прерывистом режиме.

18:2854



Увеличение скорости щеток дворников НИВА – замена моторчикаФото не моё, но наглядно видно. У меня все цвета такие-же, кроме коричневого провода (эта та самая перемычка), электрик решил что так будет еще быстрее и сделал как показано черным проводом

19:845

Увеличение скорости щеток дворников НИВА – замена моторчика

20:1352

Будьте внимательны, проводка встречается совсем других цветов

20:1471

Теперь щетки бегают быстрее, в ливень можно передвигаться увереннее, а главное зимой примерзают к стеклу гораздо меньше и снег просто раскидывают по сторонам!

20:1766

Увеличение скорости щеток дворников НИВА – замена моторчика

21:2273
