Замена ламп подсветки климат-контроля в Toyota Corolla 110

Все началось с того, что мне не нравился цвет и яркость освещения этой панели. Позже (собственно, это и было причиной туда лезть) решил это исправить. Т.к. как не знал какие там лампы и можно ли их заменить на светодиоды, я провел исследование, путем вскрытия панели несколько дней назад. Как выяснилось, диоды туда не подойдут, ибо они светят точкой (которая не позволит осветить центральные значки кнопок), сами лампы малы, воткнуть туда светодиод, который имеет свет в разные стороны, нет возможности, тогда либо лента со светодиодами, либо замена на аналогичные лампы! Свой выбор остановил на замене на обычные лампы, но светофильтр (зеленая резинка, одевающая на лампу) решил не возвращать.

0:1273

Далее, все в картинках и подписи к ним.

0:1346

Замена ламп подсветки климат-системы в Toyota Corolla 110

1:1851

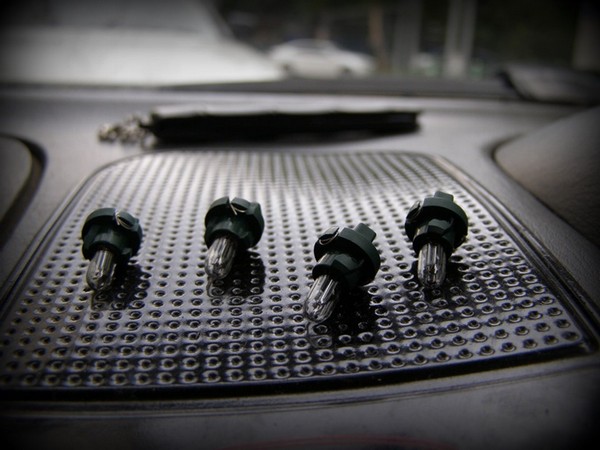

Купленные заранее лампы и поставленные в патроны. Цена лампы — 20р. Взял Отечественные, VARTA-ских не было :(

1:2045



Теперь приступаем непосредственно к работе.
На фото я сделал подпись, но, если возникнет проблема в читаемости, задавайте вопрос, я расскажу.

1:261


2:766

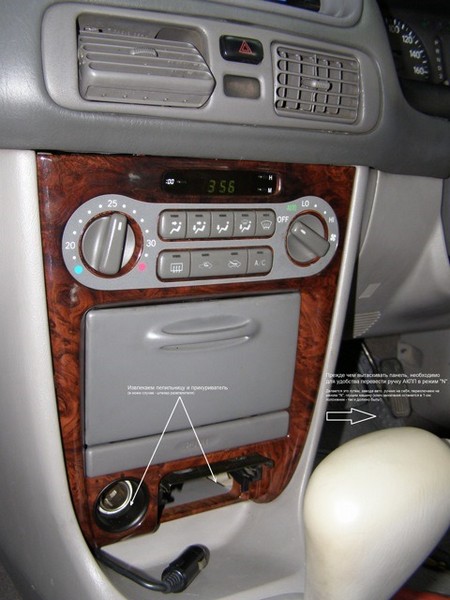

Извлекаем пепельницу и прикуриватель

2:839


3:1344

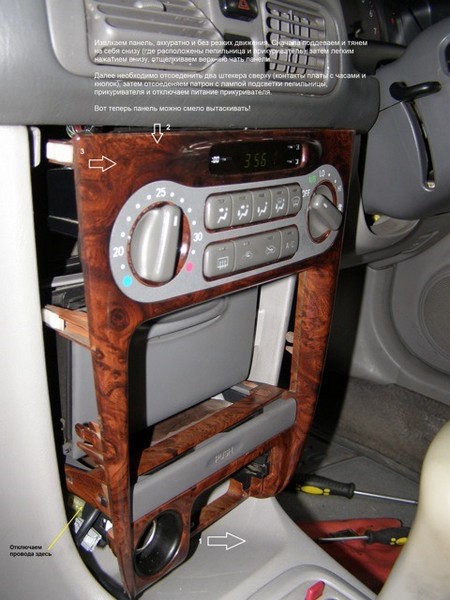

Снимаем панель и отключаем провода

3:1412


4:1917

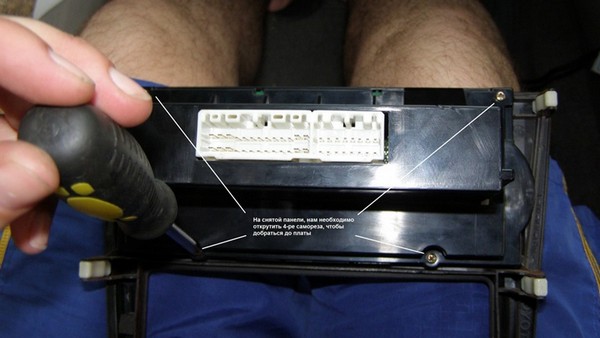

Откручиваем и изымаем 4-ре само-реза

4:1986


5:2491

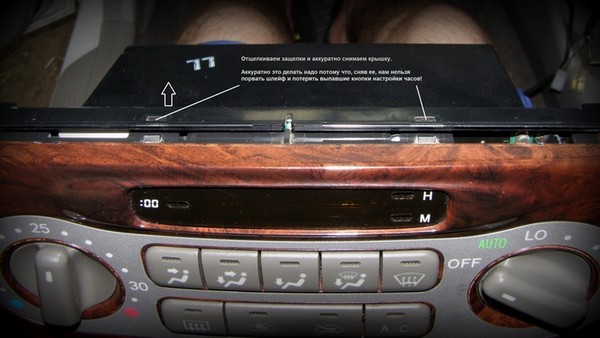

Отщелкиваем защелки и снимаем крышку электро-схемы. Будьте осторожны, могут выпасть кнопки настройки времени!

5:205


6:710

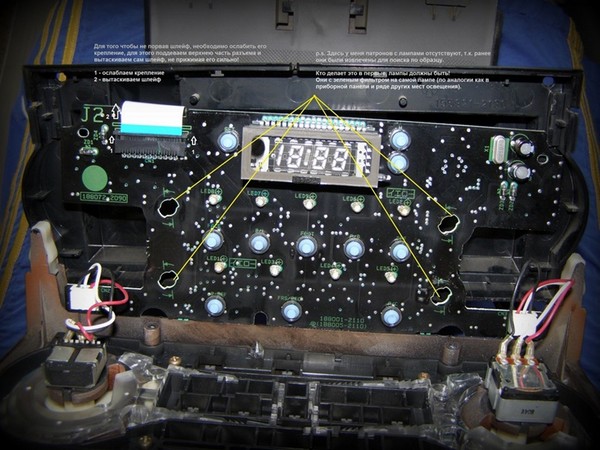

Отсоединяем шлейф и меняем лампы

6:774

Затем подключаем в обратной последовательности и ставим все на места свои.
Шлейф легко и надежно подключиться, если защелка входа будет снята, в момент, когда шлейф воткнут в нее, просто закрываем защелку, далее плату помещаем в ее место расположения, защелкиваем защелки задней крышки, закручиваем само-резами и устанавливаем панель, подключив все провода.

6:1433

Кстати, кому хочется изменить цвет подсветки прикуривателя и пепельницы, можете вместо лампы поставить светодиод.
НО, там ограничения по длине лампы!

6:1712

Результат:

6:1735


7:2240

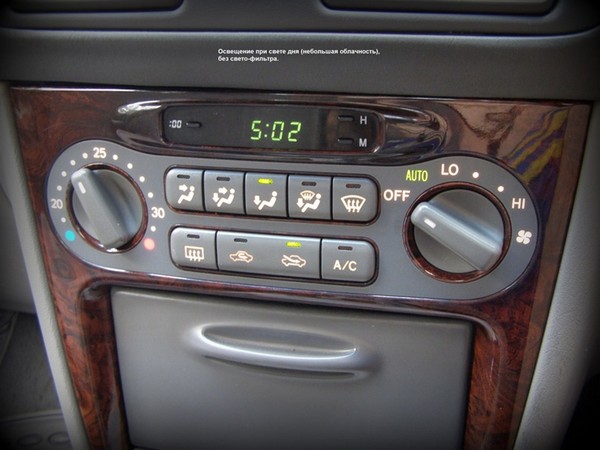

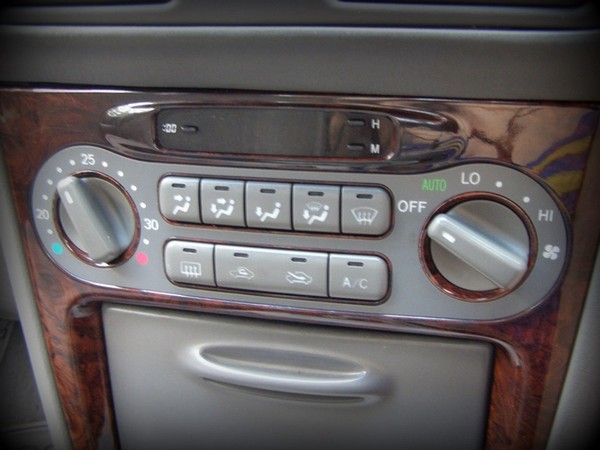

Подсветка в дневное время суток

7:61


8:566

Выключенная подсветка

8:611


9:1116

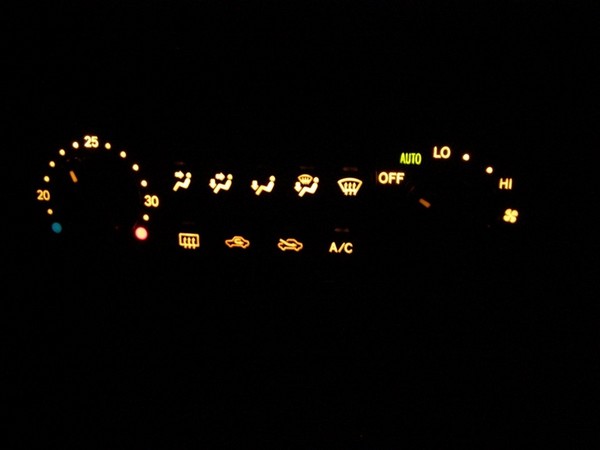

Подсветка в ночное время суток

9:1176


10:1681

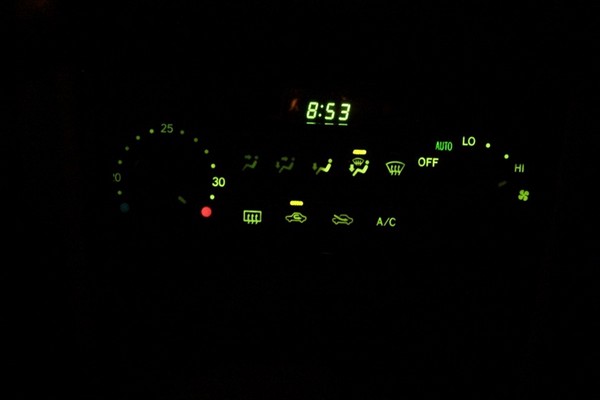

Было так

10:1700
