Замок зажигания ВАЗ 2110, 2111, 2112

Содержание статьи:

1. Проверка исправности и схема замка зажигания ВАЗ 2110, 2111, 2112

На ВАЗ 2110 не включается зажигание? Одна из причин недуга может быть в замке зажигания. Не спешите менять замок зажигания на новый, сначала попробуйте проверить его своими руками.

Неисправности замка зажигания ВАЗ 2110

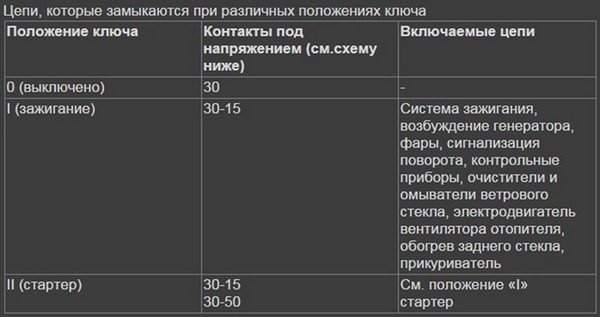

Для определения неисправности замка зажигания достаточно его проверить. Установите ключ и проверяйте омметром сопротивление контактов при переключении ключом режимов 1, 2, 3. Если замок зажигания исправен, то сопротивление выбранных контактов должно быть равно 0.

Проверка исправности и схема замка зажигания ВАЗ 2110, 2111, 2112

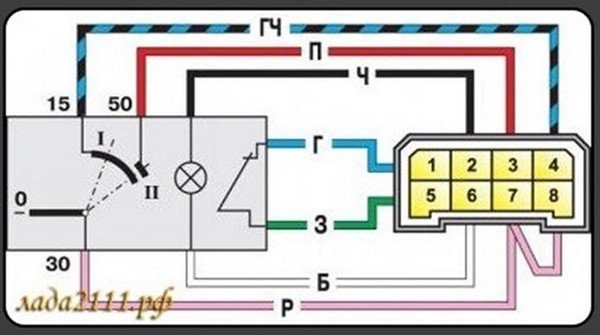

Схема замка зажигания ВАЗ 2110

Распиновка замка зажигания:
1. Приходит +12В для микрика датчика вставленного ключа;
2. Приходит масса при открытой водительской двери;
3. Уходит +12В на стартер (контакт 50);
4. Уходит +12В после включения зажигания (контакт 15);
5. Уходит +12В при вставленном ключе на 5 контакт БСК;
6. Приходит +12В для подсветки личинки замка;
7. Приходит +12В от АКБ (контакт 30);
8. Не используется.

2. Ремонт замка зажигания ВАЗ 2110

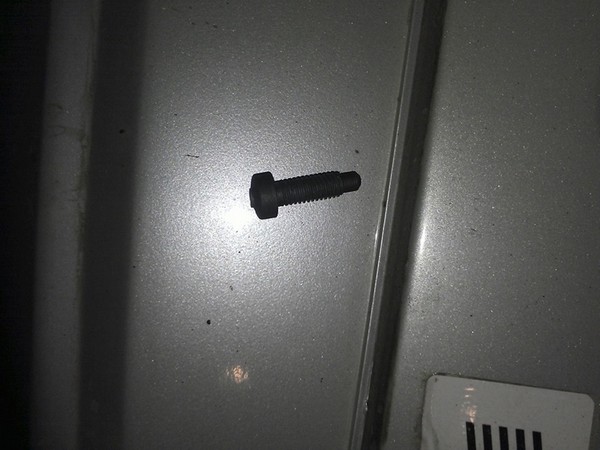

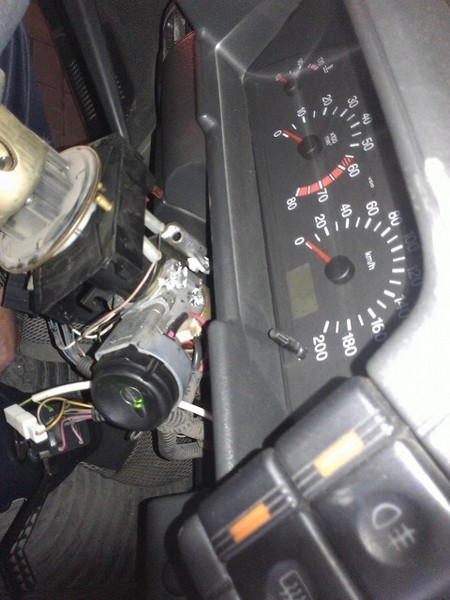

Просто так, без всяких причин, взял и сломался замок зажигания. Зажигание включается, но стартер не крутит и не качает насос. Начал разбирать кожух рулевого механизма… добрался до замка и... Очень захотелось пригласить в гости конструктора ВАЗа… и попросить его открутить его болты крепления замка зажигания ("специальные противоугонные болты") Болты каленые, с ровной гладкой шляпкой. Что только не делали…крутили, делали насечки, болты не поддавались…Видимо с момента производства авто (2005г.) замок никто не снимал.

После долгих попыток "культурно" снять замок и посмотреть, что с ним произошло, было принято решение, с помощью ~~кувалды и какой то матери~~, снять замок как получиться…

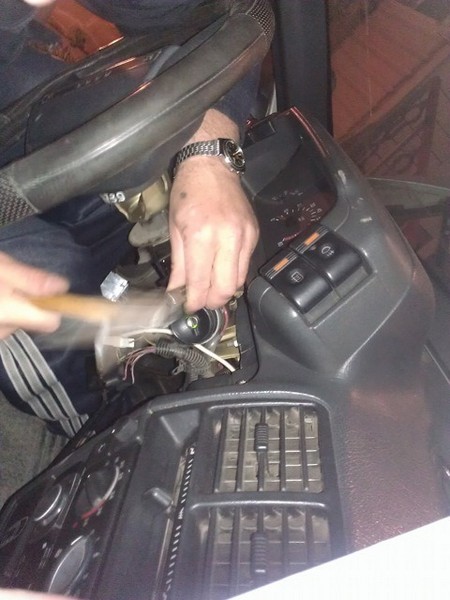

молоток

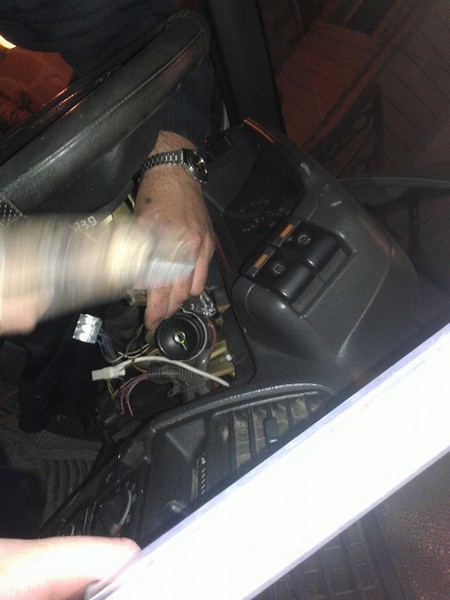

молоток 2

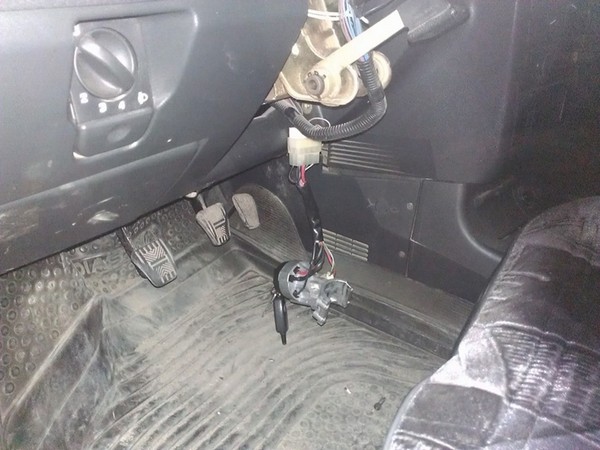

После нескольких точных ударов, замок сдался…

причиной поломки замка стал выскочивший шарик механизма блокировки руля…

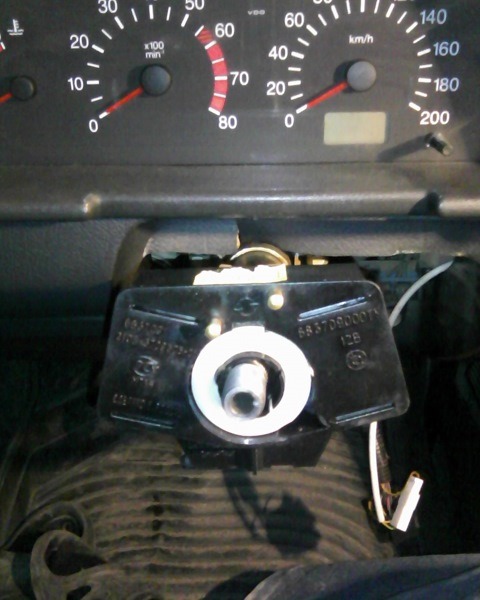

Во время разборки выяснилось, что нужно поменять посадочное место установки подрулевых переключателей и выключатель поворотов/света.
