Изготовление и установка зуммера заднего хода на Nissan X-Trail

Недавно мне подкинули идею поставить зуммер заднего хода на Nissan X-Trail. Нашел способ, как быстро и просто его смастерить и установить. Покупаем на радиорынке пищалку на 12 вольт (30 рублей). Важно, чтобы пищалка была с "генератором". Существуют пищалки без генератора — пищат тише!

пищалка с генератором

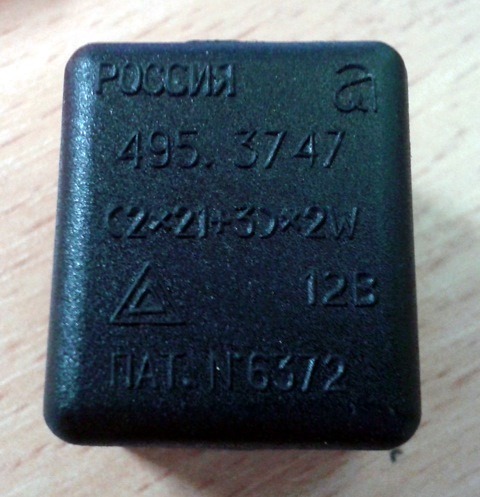

На авторынке покупаем вот такое (оригинальное) реле поворотов от Ваз 2108 (180 рублей).

оригинальное реле поворотов ВАЗ 2108

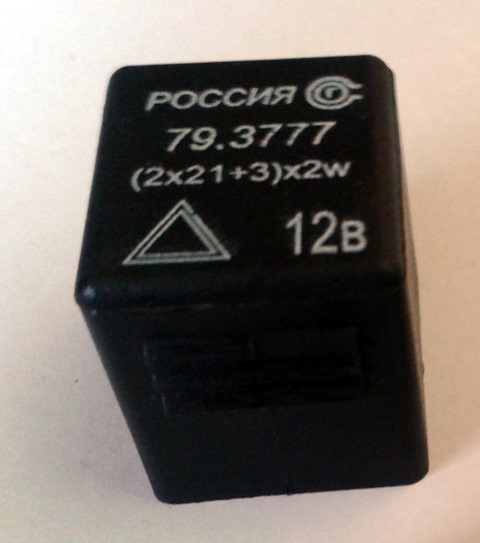

Ни в коем случае не покупайте вот такую подделку! Цена ее в два раза ниже, но качество отстойное и из него зуммер не получится!

отстойное реле!

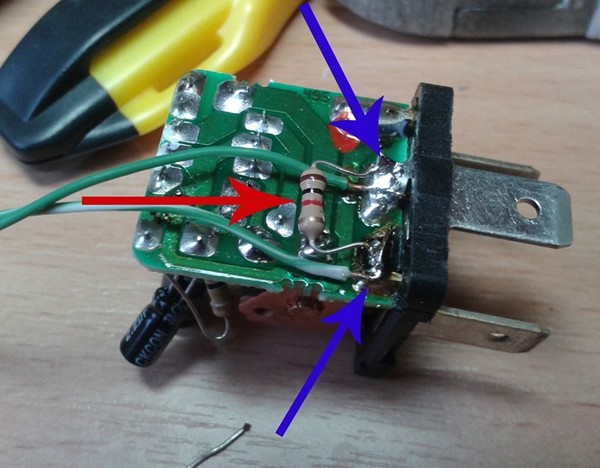

Методом подбора (проб и ошибок) вычислил, что плюсовой провод от пищалки необходимо припаять к контакту №49а (выход на лампы поворотников), минусовой провод от пищалки припаять к контакту №31 (земля).

Между этими проводами припаял сопротивление на 1.5 КОм.

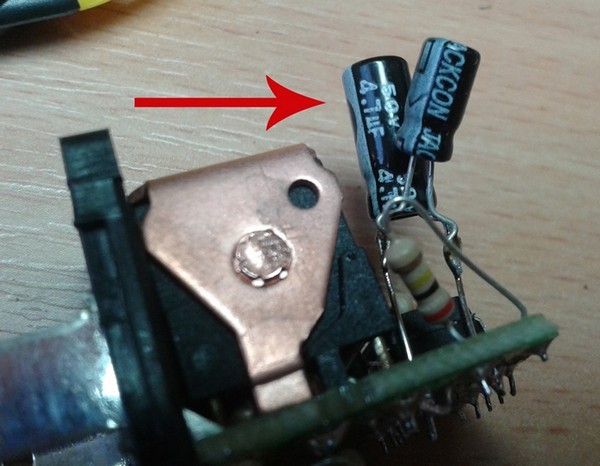

Далее к штатному конденсатору (на 2 мкф 50 вольт) подпаял еще один (на 4,7 мкф 50 вольт).

Конденсатор вытащил из старой (поломанной) детской машинки на радиоуправлении.

С помощью второго конденсатора добился нужной прерывистости пищания зуммера (похожего на звук фуры сдающей задним ходом)

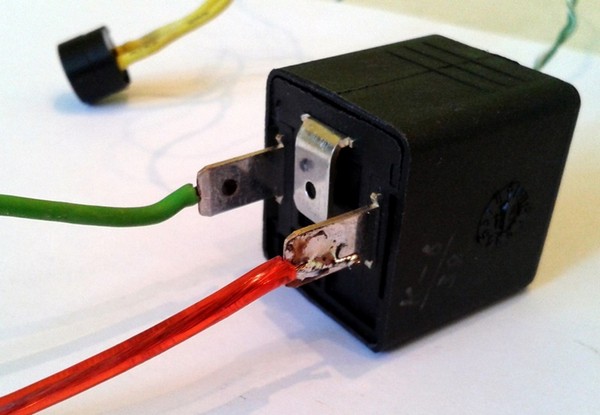

Далее плюсовой провод (красный) припаял к контакту №49 (+ 12 вольт).

Минусовой провод (зеленый) к контакту №31 (- 12 вольт).

Контакт №49а — загнул. В нем нет необходимости.

Провода к пищалке протянул в дырочку в крышке реле (которую заблаговременно проковырял шилом).

Смотрим…слушаем…

Пищит громко — достаточно чтобы пешеход услышал, с расстояния три-четыре метра, надвигающуюся корму Гиппопотама.

Завтра установлю на машину…

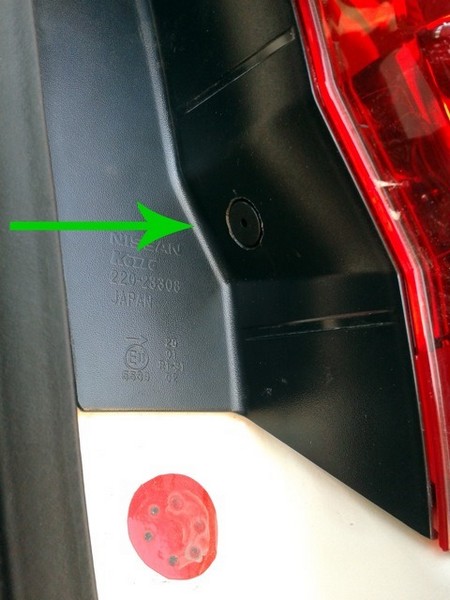

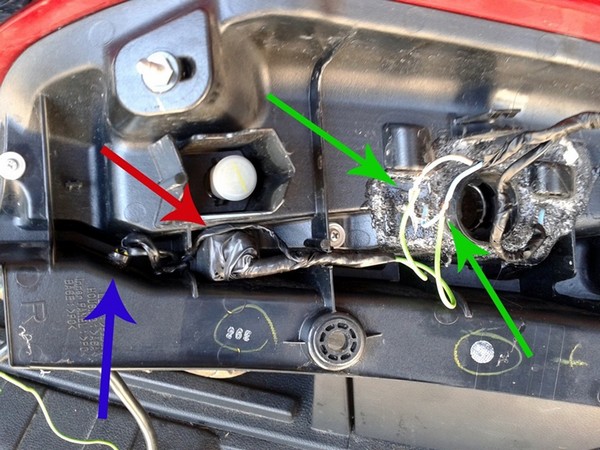

Снимаем заднюю правую блок-фару. Далее, обматываем реле изолентой и размещаем в щель заднего фонаря (красная стрелка). Питание на зуммер взял с лампочек заднего хода (зеленые стрелки). Под пищалку проковырял ножом отверстие и приплавил её выжигателем (синяя стрелка).
