Инструкция по обслуживанию суппорта Suzuki Grand Vitara

Инструкция по обслуживанию суппорта Suzuki Grand Vitara

1:502

Обслуживание суппорта — достаточно простой процесс. Отсняли мастер-класс по подготовке и сборке суппорта, чтобы вы тоже могли прокачать свой навык по его обслуживанию. DRIVE2 не позволяет публиковать в одном посте больше 20 фото, поэтому если останутся вопросы — пишите в комментарии.

1:1022

Пошаговая инструкция в фотографиях:

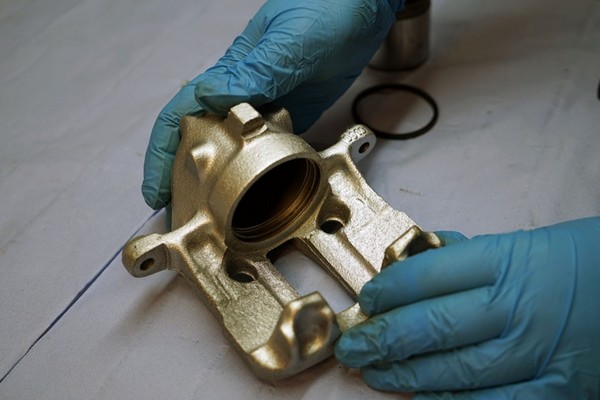

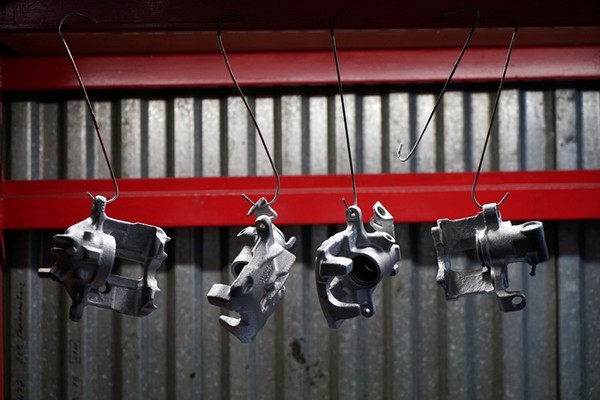

1. Берём суппорт…

1:1125

2:1630

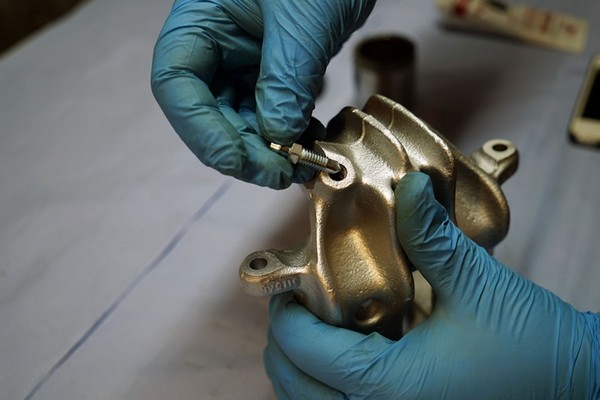

2. …вкручиваем штуцер в суппорт и надеваем на него колпачок.

2:1743

3:2248

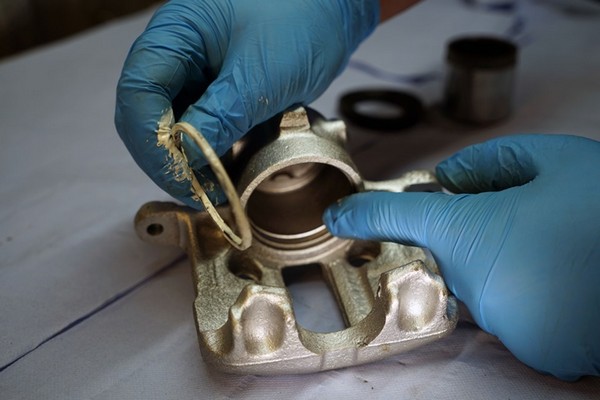

3. Теперь берём уплотняющую манжету и смазываем его МС 1600, а затем вставляем в суппорт.

3:159

4:664

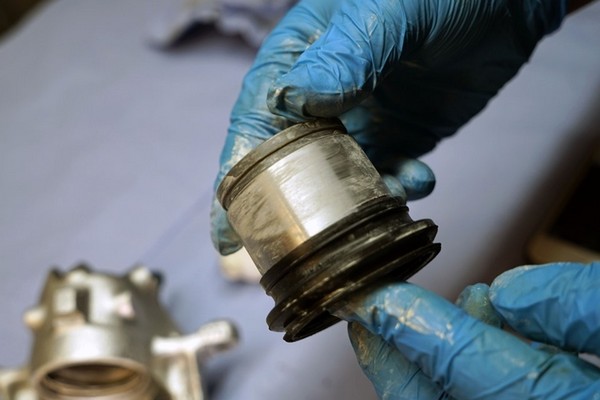

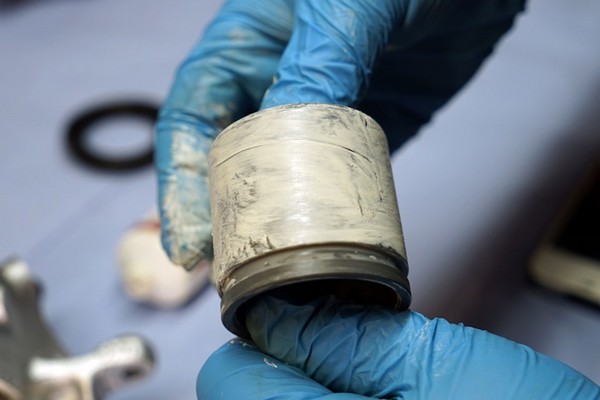

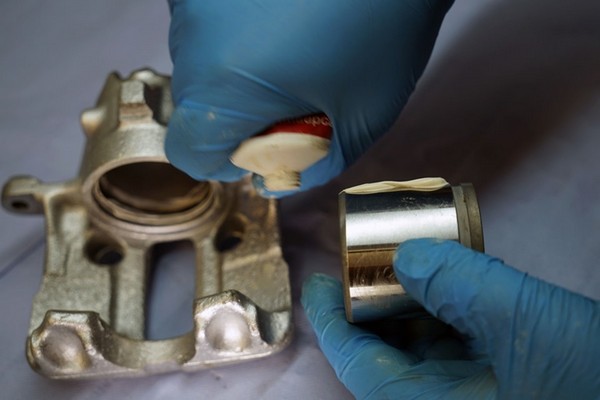

4. Затем приступаем к смазке поршня суппорта. Очень важно его полностью вычистить, не оставляя следов грязи и предыдущей смазки.

4:901

5:1406

6:1911

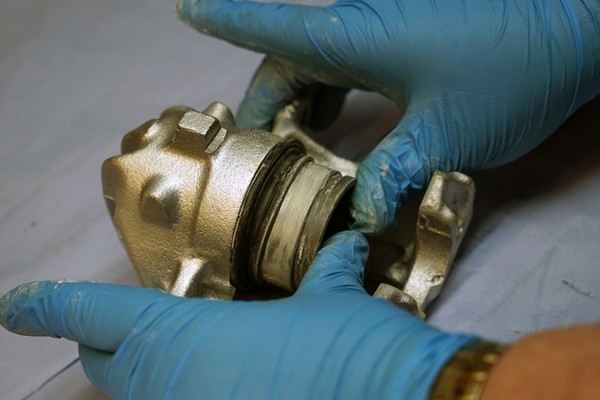

5. Одеваем пыльник на поршень и вставляем в суппорт.

6:2008



7:504

8:1009

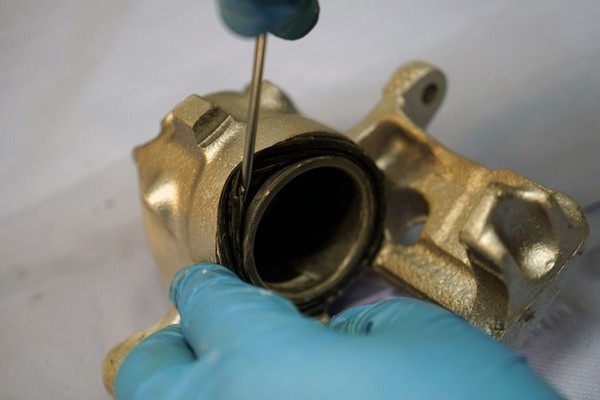

6. Иногда при спешном надевании пыльника под ними могут оставаться пузырьки воздуха. Пузырьки могут со временем повредить пыльник, просто его разорвав. Поэтому из подручных средств вы можете взять отвертку, отогнуть край пыльника, пройтись по его периметру и выпустить весь воздух наружу. В автосервисах этот процесс обычно выполняется с помощью специального оборудования.

8:1698

9:2203

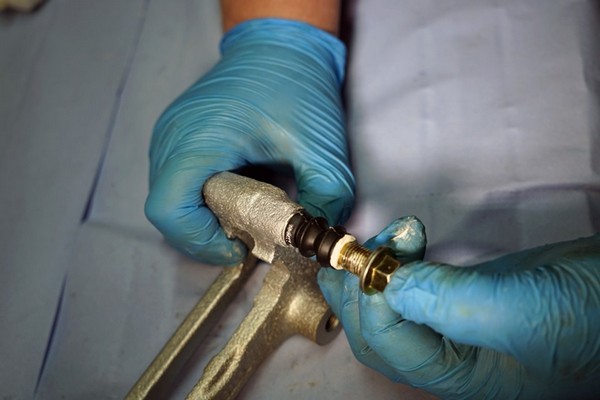

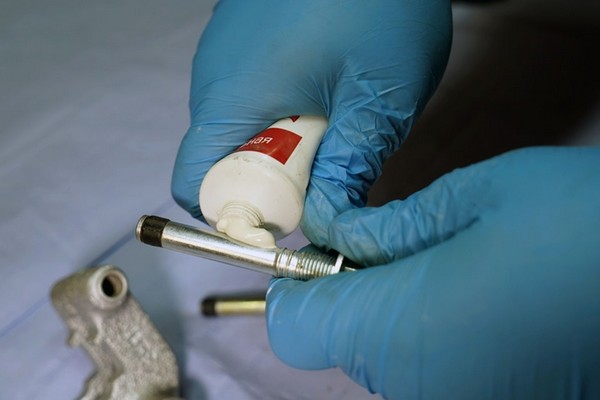

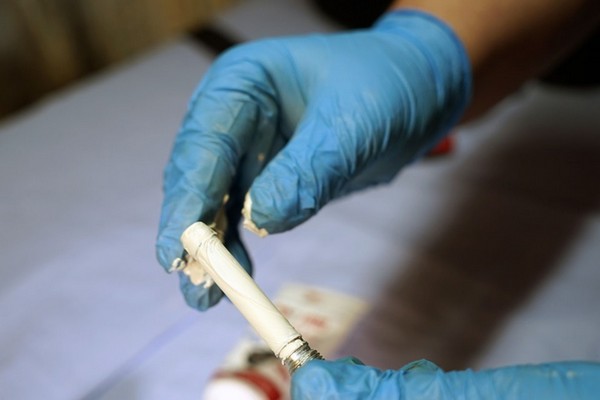

7. Суппорт собран, теперь переходе к скобе. Начнём с направляющих и смазываем их.

9:148

10:653

11:1158

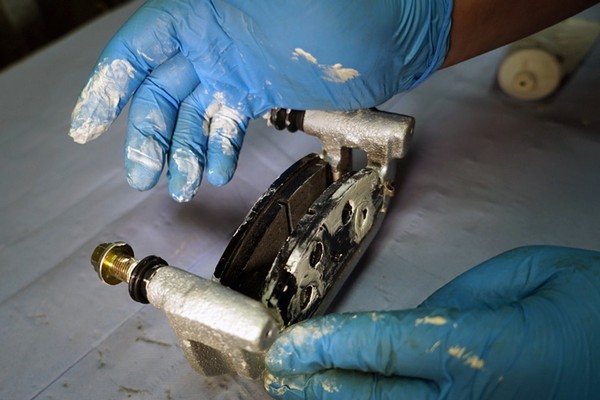

8. Пыльники направляющих заранее одеваем на скобу, чтобы потом через них пропустить направляющую в суппорт.

11:1358

12:1863

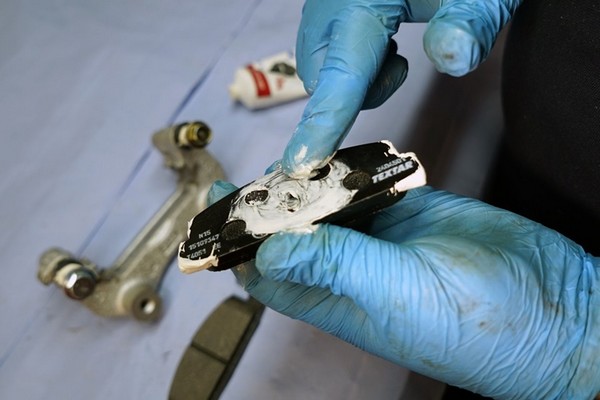

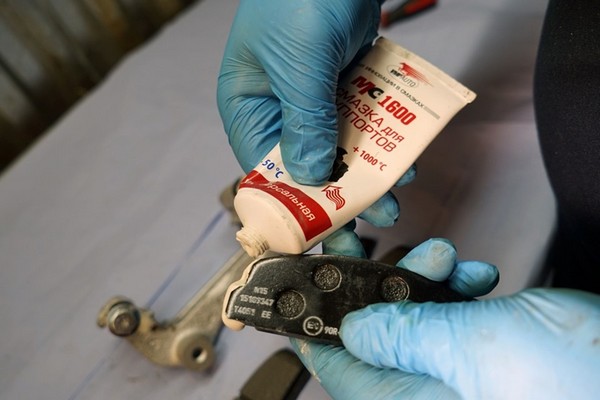

9. Заключительная часть суппорта — колодки. Смазываем их с тыльной стороны для противоскрипного эффекта.

12:2059



13:504

14:1009

15:1514

Прокачивайтесь, а мы вам в этом поможем. Если остались вопросы — пишите в комментарии.

15:1675

16:2180



17:504

https://www.drive2.ru/o/b/2993139/

17:542
