МКПП Ford Focus 3

Содержание статьи:

В этой записи хотел поделиться информацией, которой даже нет на официальном техническом сайте компании Форд (ETIS). Как многим из вас известно, что на автомобили ФФ3 с мотором 1,6 литра устанавливается механическая коробка передач IB5. Также многим известно, что в процессе производства этих автомобилей произошли изменения в передаточных числах главной пары МКПП. Первые автомобили 2011 года имеют передаточное число главной пары 3,82, автомобили 2012 года — 4,06, автомобили с 2013 года — 4,25. Как видно из данных передаточные числа сильно отличаются. Но возникает вопрос: " Почему нет практического различия в динамике разгона и зависимости скорость/обороты ДВС на автомобилях разных годов выпуска?"
Ответ:" Должно быть изменили передаточные числа самих передач." При обращении в ETIS или ECAT находим лишь подтверждение информации о наличии трех разных видов главных пар, разных шестерен вторичного вала, отличающихся кол-вом зубов, ну и двух типов первичных валов о которых описание отсутствует. Делаем вывод, что передаточные числа изменены, но, к сожалению, нет информации о том какие ряды устанавливались в 2012 и какие устанавливаются сейчас с 2013 года. В ETIS есть информация, где указан ряд с главной парой 3,82. После долгих поисков и желания найти достоверную информацию по данному вопросу в руки попадает МКПП ФФ3 1,6 2012 года выпуска с поврежденным корпусом, но целыми валами и шестеренками. После долгих подсчетов кол-ва зубов каждой шестерни и быстрых расчетов передаточных чисел каждой передачи выясняем что перед нами МКПП с передаточным числом главной пары 4,06. Дальше еще интересней. Передаточные числа полностью совпадают с указанными в ETIS для главной пары 3,82. Таким образом делаем вывод, что в 2012 году изменили ТОЛЬКО главную пару с 3,82 на 4,06. Это также подтверждает ECAT, предлагая нам одни и те же шестерни и первичные валы на ряды (3,82) и (4,06).
Ну а что же тогда стоит на моем автомобиле 2013 года выпуска с главной парой 4,25? Этот вопрос не давал мне покоя, так как я уже понял, что у меня стоит ряд с меньшими числовыми показателями чем с парой (3,82) и (4,06). И, соответственно, установка пары 4,25 на моем варианте КПП не дает должной прибавки в динамике разгона, передачи все равно "длинные". Гулять так гулять. Снимаем МКПП с моей машины для получения информации, которую производитель к большому сожалению даже не предоставил официальным дилерам. После подсчетов и расчетов получили информацию о "моем" ряде с парой 4,25. Информацию я свел в таблицу, чтоб легче воспринималось.

Год выпуска автомобиля 2011 2012 2013 -…
Передаточное число главной передачи 3,82 4,06 4,25
Передаточное число первой передачи 3,583 3,583 3,583
Передаточное число второй передачи 2,038 2,038 1,926
Передаточное число третьей передачи 1,414 1,414 1,281
Передаточное число четвертой передачи 1,108 1,108 0,951
Передаточное число пятой передачи 0,878 0,878 0,756
Передаточное число задней передачи 3,615 3,615 3,615

Теперь реально видно что изменили и на сколько изменили в МКПП IB5 автомобиля ФФ3 с мотором 1,6 литра.
Первая и задняя передачи остались без изменений. Ряд 2011 и 2012 года одинаковый. Ряд 2013 года уже "длиннее" предыдущих. Вот и практическое отсутствие разницы в динамике разгона автомобиля.
Я принял решение установить ряд 2011/2012 года с парой 4,25, при этом оставить пятую передачу (0,756) для сохранения максимальной скорости и топливной экономичности. Таким образом я получил "свой" ряд:
Передаточное число главной передачи 4,25
Передаточное число первой передачи 3,583
Передаточное число второй передачи 2,038
Передаточное число третьей передачи 1,414
Передаточное число четвертой передачи 1,108
Передаточное число пятой передачи 0,756
Передаточное число задней передачи 3,615

Установка деталей прошла без проблем с соответствием технологии компании Форд.
При первой поездке по городу сразу заметна разница, особенно при интенсивном разгоне.
Раскручивая мотор до отсечки (7500), после переключения четко попадаю на "полку" максимального момента (5000-5200), что в свою очередь при переключении что на второй, что на третьей передачи стало давать пробуксовку ведущих колес. Городской степенный режим также стал приятнее Мотору

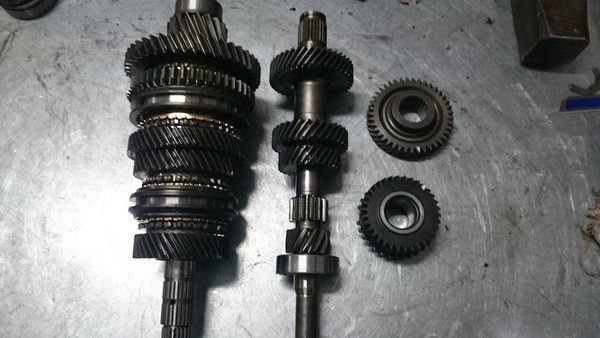

слева направо: вторичный вал, первичный вал, шестерни пятой передачи.

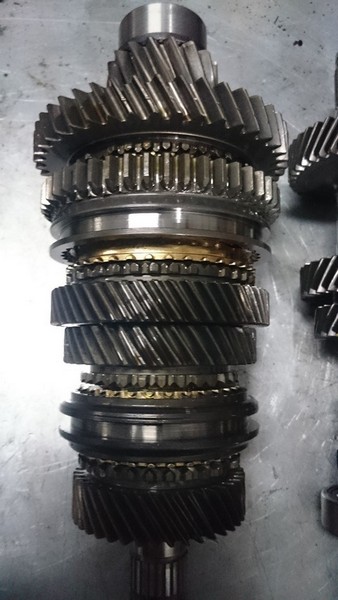

вторичный вал в сборе

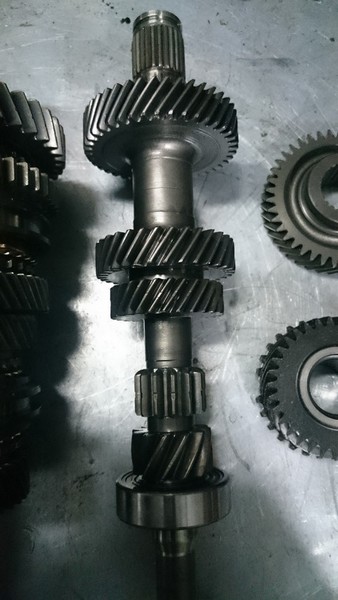

первичный вал

2. Замена масла в МКПП Ford Focus 3

Решился на замену масла в коробке. Взял BP Energear HT 75w-90. Всего 3 литра. Должно хватить 2-х, но всякое бывает…

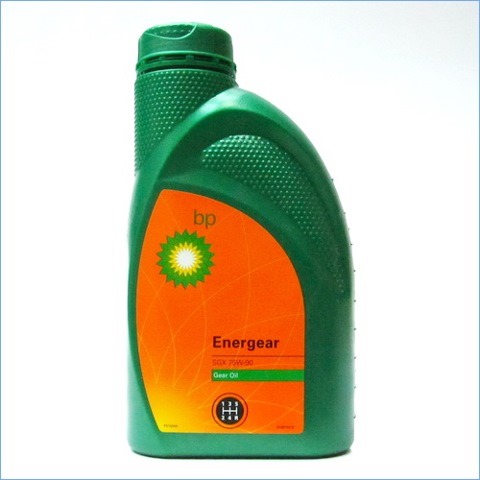

BP Energear

Форд заливает масло в КПП на весь срок службы. Т.к. срок службы моей коробки у нормального немца бы уже давно закончился (290 тыс. как-никак), решил освежить.

Сливная и заливная пробки откручиваются шестигранниками (вроде 4.5). Зажимать сильно болт не стоит, грани пластиковые, по мануалу надо всего 35 Hm.

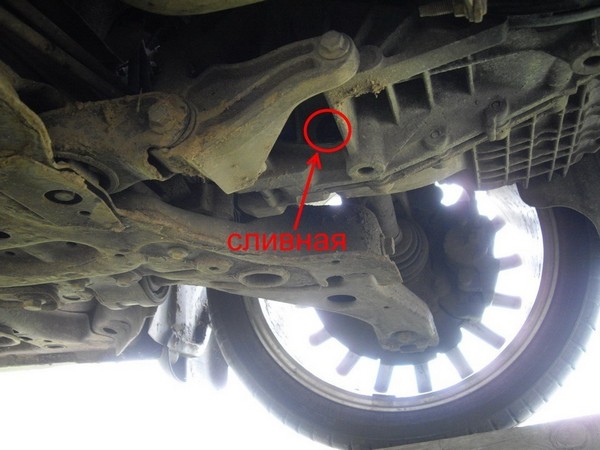

сливная

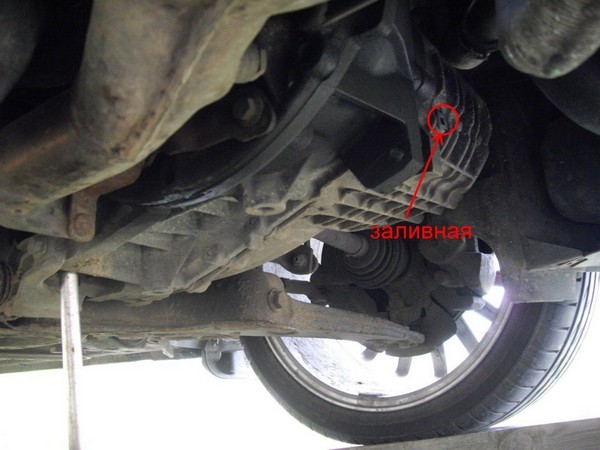

заливная

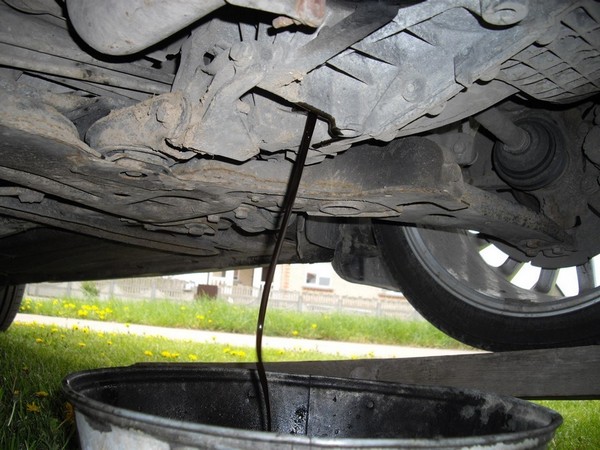

Сливается около двух литров отработки.

процесс в действии

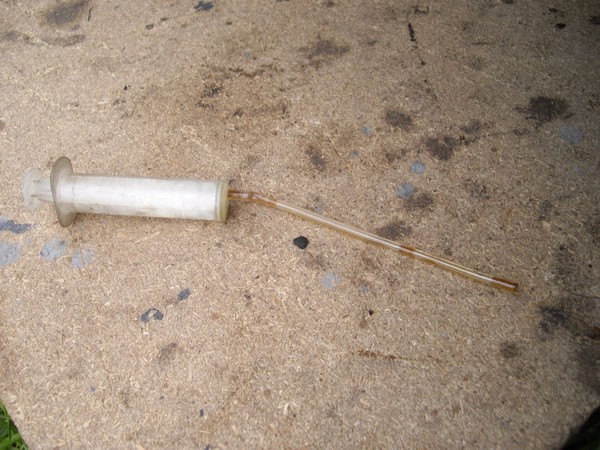

Для доп.отсоса использовал шприц с пластиковой трубкой. Высосал всего на кубик, так что вещь не обязательна. Налил для промывки 150 грамм масла. Тоже не обязательно, чистая на выходе была.

для полного успокоения

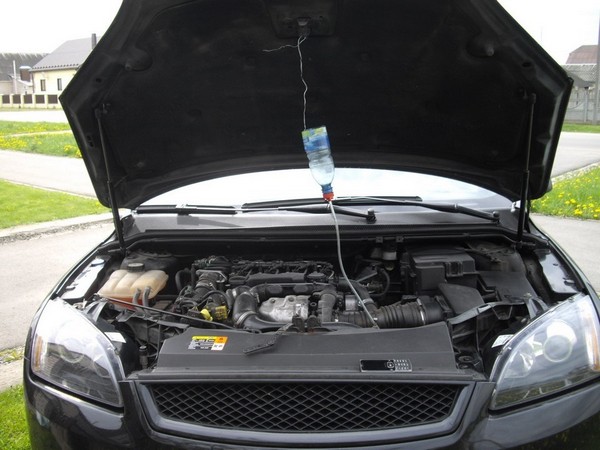

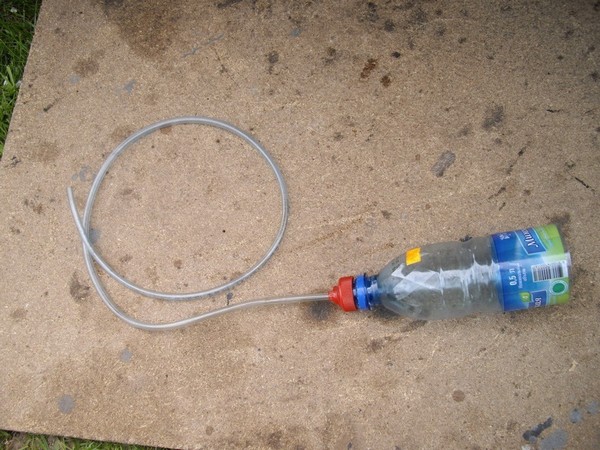

Заливал масло около 2-х часов, потому что трубка было только такая:

слепил из того, что было

и пусть весь мир подождет

2 литра как раз и влезло. Разницы особой не заметил, но теперь душа спокойна.

3. Замена АКПП Ford Focus 3 на МКПП

Взялся я за замену знаменитой коробки повершифт на механику.
Что необходимо для установки МКПП Ford Focus 3:
1. Коробка механика
2. Тросы от механики
3. Кулиса МКПП вместе с подиумом
4. Приводы в сборе оба
5. Крепление подвесного подшипника
6. Крепления подушек коробки оба
7. Подкапотная проводка мотора от МКПП
8. Гнездо под датчик коленвала
9. Педаль сцепления
10. Маховик
11. Сцепление
12. Выжимной подшипник

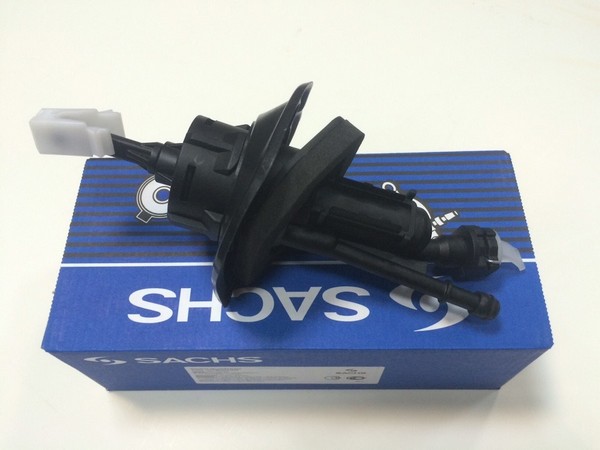

13. Главный цилиндр сцепления
14. Два датчика на педаль сцепления.
15. Шесть болтов крепления сцепления.
Кажется это все. работа сама занимает времени один два дня. Но так как не было инфы что именно нужно то работа затянулась на полтора месяца. Из которых у меня месяц почти ушел на то чтоб понять почему датчик коленвала не считывал (не заводилась машина).
