ПТФ ВАЗ 2110, 2111, 2112

Содержание статьи:

0:37
  1. Схема подключения противотуманных фар ВАЗ 2110 в ВАЗ 2112
  2. Установка и подключение ПТФ в ВАЗ 2110
  3. Подключение ПТФ ВАЗ 2112 (европанель)
  4. Установка ксенона Il Trade в ПТФ ВАЗ 2112

1. Схема подключения противотуманных фар ВАЗ 2110 в ВАЗ 2112

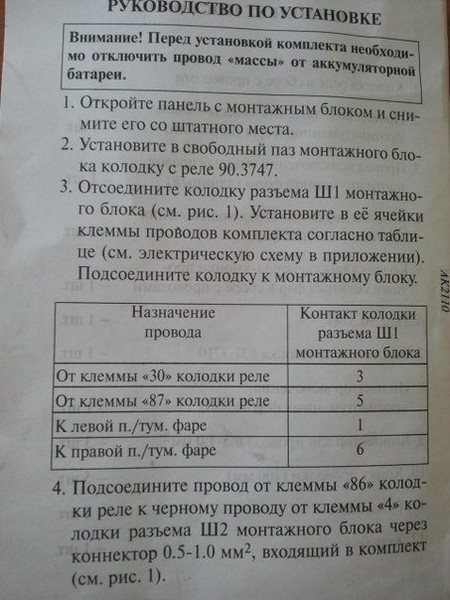

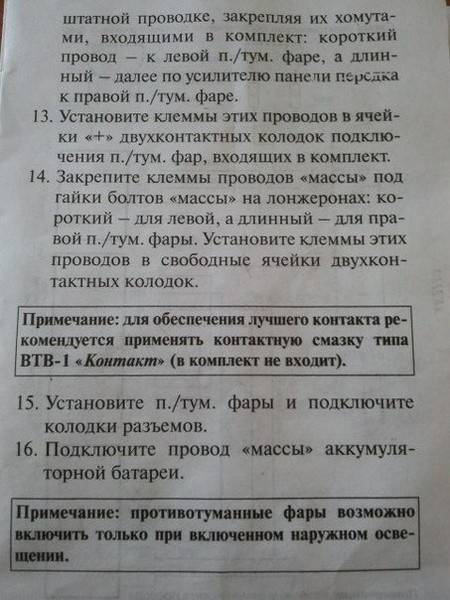

Решил добавить фото инструкции по подключению туманок, может кому пригодится.

0:615


1:1122

комплектация (не у всех в комплект входит индикатор включения ПТФ, смотрите на упаковке пометку)

1:1302


2:1809

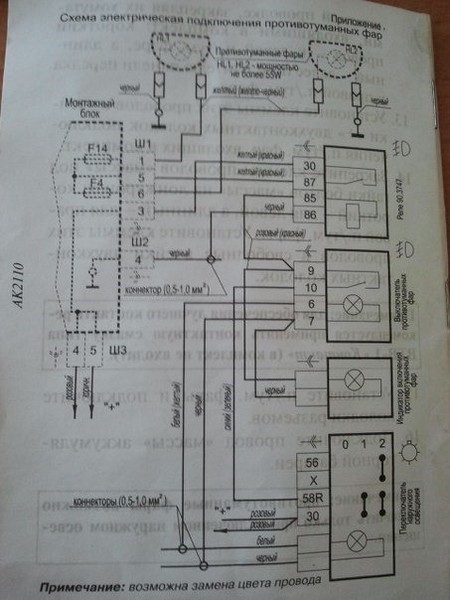

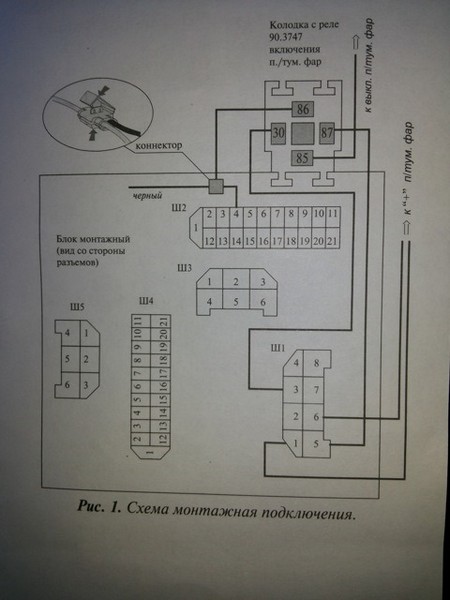

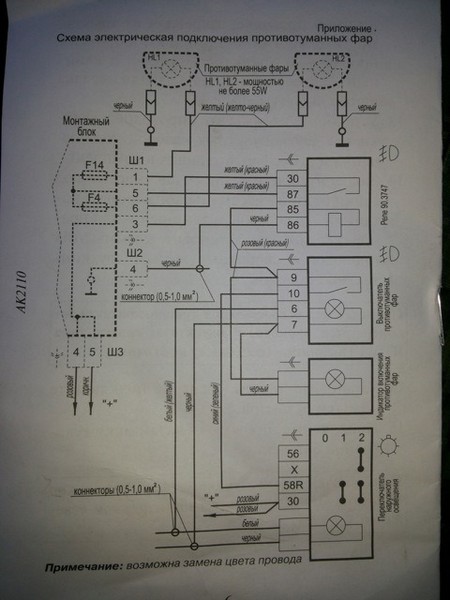

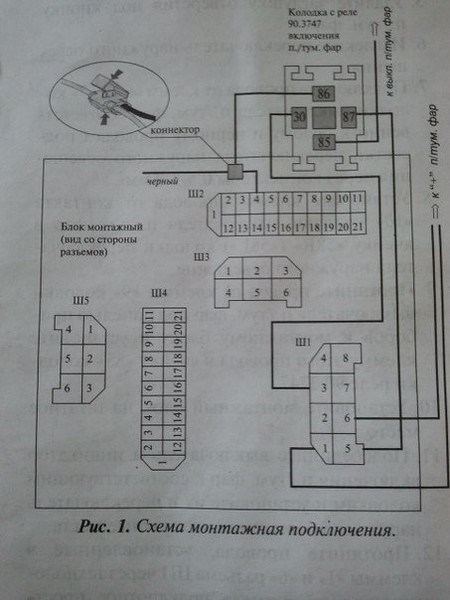

Схема подключения противотуманных фар ВАЗ 2110 в ВАЗ 2112

3:2316




4:506


5:1013


6:1520

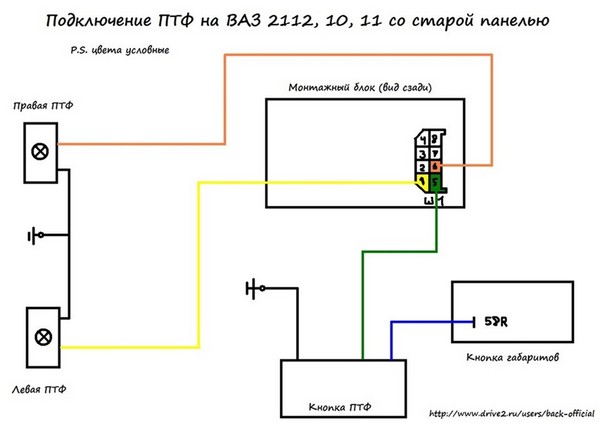

Подключение ПТФ на ВАЗ 2110, 2112, 2111 со старой панелью

6:1617


7:2124



Кнопка ПТФ. 7 — масса, 9 и 10 на Ш1-5, 58R

7:65

Сегодня разобрался с подключением ПТФ.
(Вчера они заработали, но потом потухли). Дело было вот в чём: в интернете полно схем с реле ПТФ. Я делал с ним. Сегодня я понял, что реле не нужно ВООБЩЕ. Оно греется и отключается. Нужно оно для короткого запуска. Работает по принципу магнита (проводится ток, примагничивается пластина, замыкает контакты, подаёт "+"). Короче говоря, нужно оно для коротких запусков (например, стартер). А здесь горящие ПТФ нужны нам постоянно. Поэтому убираем его из схемы. (Туманки идут ч/з предохранители 4 и 14, поэтому не стоит бояться, что вся проводка замкнёт).
Сегодня я составил схему подключения противотуманок, надеюсь, что кому-то она поможет. Цвета условные, чтобы было лучше видно, поэтому смотрите по факту. Представляю вашему вниманию схему подключения противотуманных фар.
Ну и мой двинчик :3

7:1567


8:2074



2. Установка и подключение ПТФ в ВАЗ 2110

Установка и подключение ПТФ в ВАЗ 2110

9:581

На днях наконец то руки дошли до установки и подключения ПТФ.

9:696

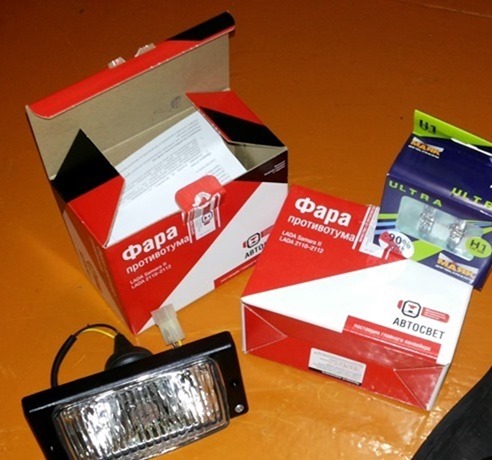

Для начала приобрел в магазине:

9:757

1. Фара противотуманная ВАЗ-2110 (под лампу H1) Киржач (Автосвет) 2110-3743010-03 — 800 руб;
2. Проводка ВАЗ-2110-12 противотуманных фар СБ комплект АЭНК — 350 руб
3. Рамка противотуманных фар ВАЗ-2110-2112 правая + левая 2111-2803192\2803193 — 100 руб;
4. Лампы МАЯК H1 12V 55W ULTRA Super Light+90%;
5. Болты М6х45 — 4 шт;
6. Барашки М6 — 4 шт.

9:1283

Шаг 1: Установка ПТФ

9:1322

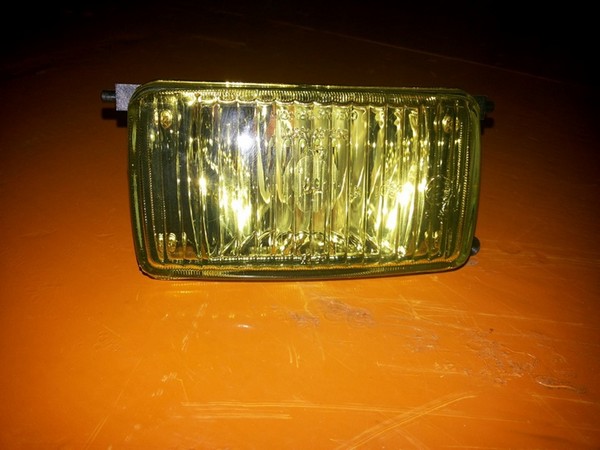

1. Затянул фары броне пленка желтая ORACAL 8300 №21;

9:1408


10:1915

2. Установил лампы Автолампа МАЯК H1 12V 55W ULTRA Super Light+90%;
3. Замазал силиконовым герметиком все возможные места проникновения влаги внутрь фары;

10:2174




11:506

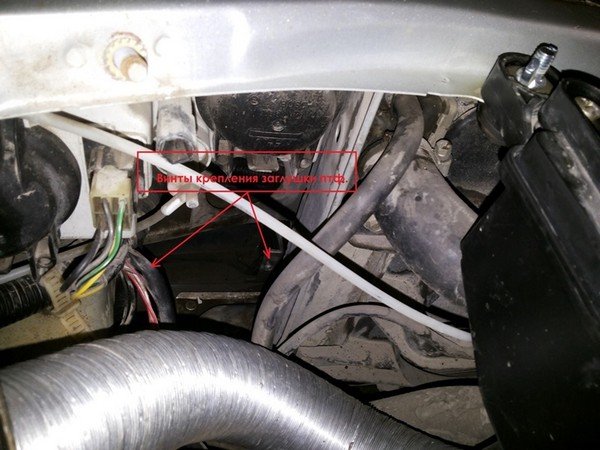

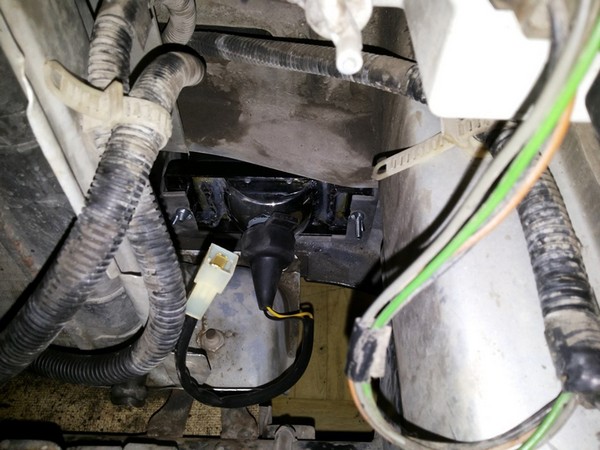

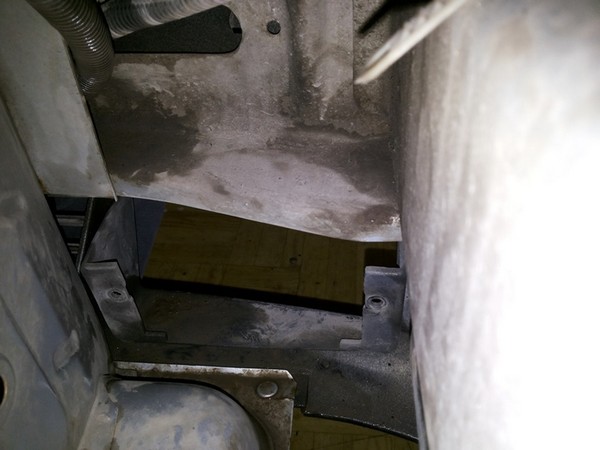

4. Снял заглушки для противотуманных фар на бампере, чтобы добраться до них, пришлось попотеть, так как крепление их находится с внутренней стороны бампера, заглушка крепится на два винта. Я подлезал к ним через капот, больше всего проблем доставила правая, очень трудно к ней подобраться;

11:1035


12:1542

правая

12:1558


13:2065



левая

13:13

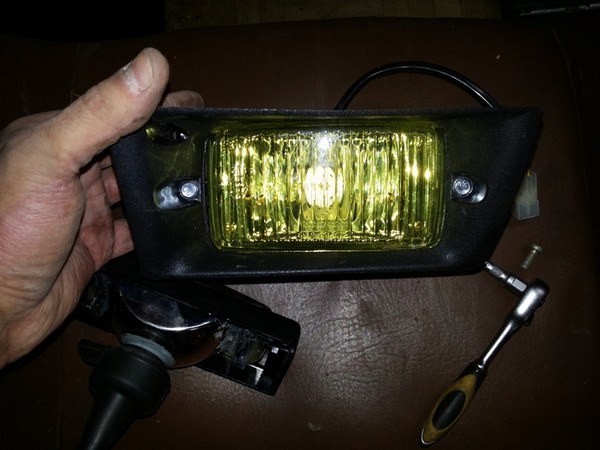

5. Взял ПТФ, приставил к ним рамки и вкрутил болты в отверстия для крепления (болты идут туго, нарезая резьбу в пластике). Использовал для вкручивания головку, так как провернуть их вручную не реально (аккуратней болты очень нагреваются!).

13:448


14:955

ну и бонус: крепления болтами теперь без спец инструмента с внешней стороны хулиганы точно не снимут!( Шутка конечно — кому они нужны, чтобы их снимать))))

14:1238

6. После установил противотуманные фары используя для крепления барашки, в дальнейшем можно очень удобно и быстро произвести их монтаж (демонтаж)!

14:1509


15:2016



в будущем буду менять колодки подключения ПТФ на колодки датчика коленчатого вала ВАЗ-2108-2110, так как они имеют резинку и герметичное соединение для защиты от попадания влаги на контакты!

15:344


16:851

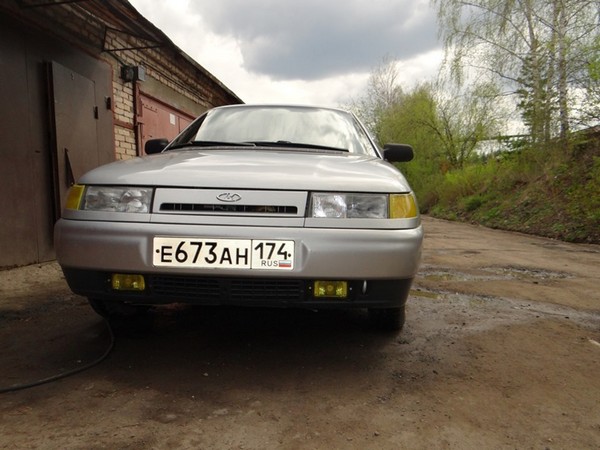

Фары на месте. И надо было шляпки болтов закрасить в черный

16:962

Шаг 2: Подключение ПТФ:

16:1006

1. Для монтажа проводки ПТФ использовал комплект подключения ПТФ, единственный минус в этом комплекте это отсутствие индикатора включения ПТФ, и поиски его потом для меня стало проблемой, поэтому берите полный комплект;

16:1412


17:1919


18:2426

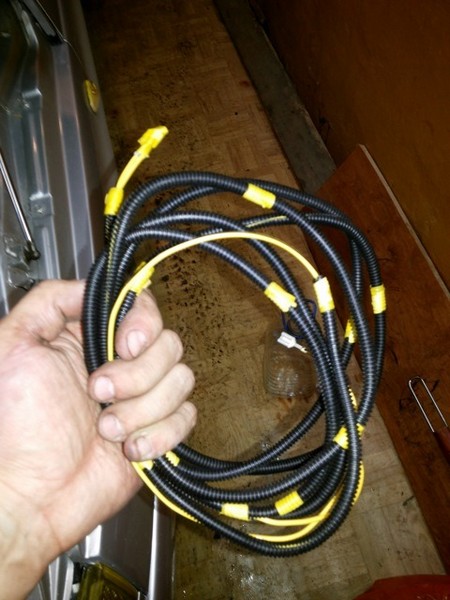

2. Первым делом уложил (+) провода в гофру, провода оказались длинными (укорачивал);

18:151


19:658

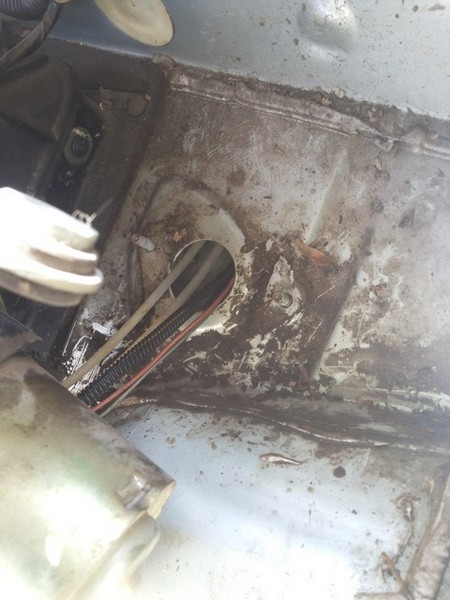

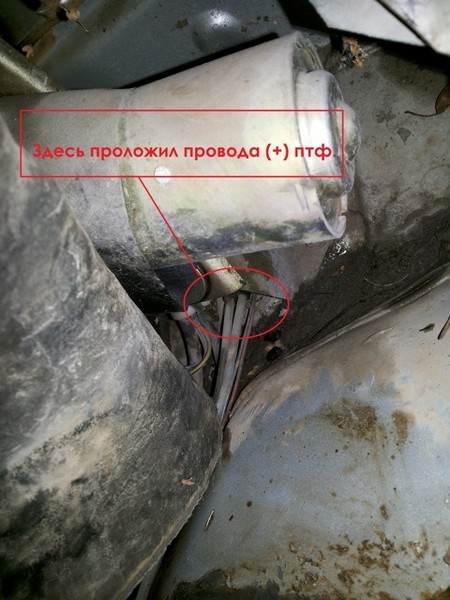

3. Прокладывал их через отверстие где проложены трубки гидрокорректора (но этот способ сложный, так как придется снимать жабо и мотор привода дворников), видел, что многие прокладывают их, через отверстие троса сцепления. (Думаю, это не безопасно, может со временем протереться провод, и не далеко до КЗ) или сверлят новое (сверлить тоже не мой вариант).

19:1301


20:1808


21:2315

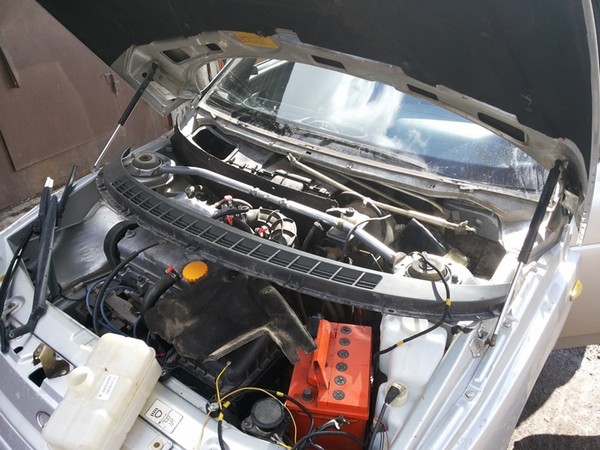

снял жабо, моторчик дворников

21:57


22:564

снял заглушку

22:593

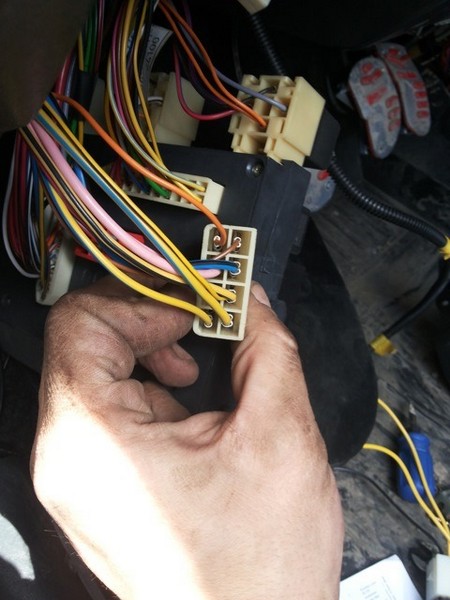

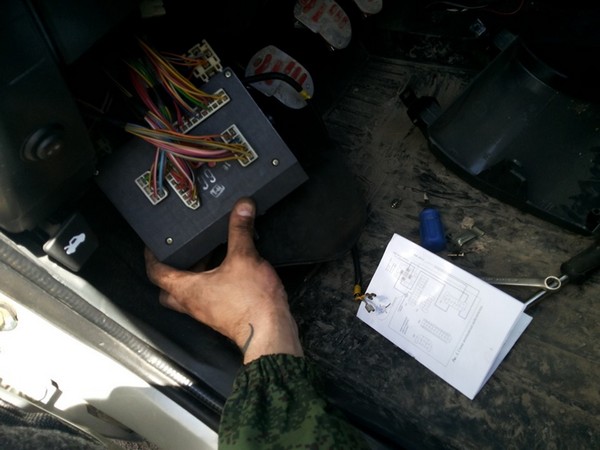

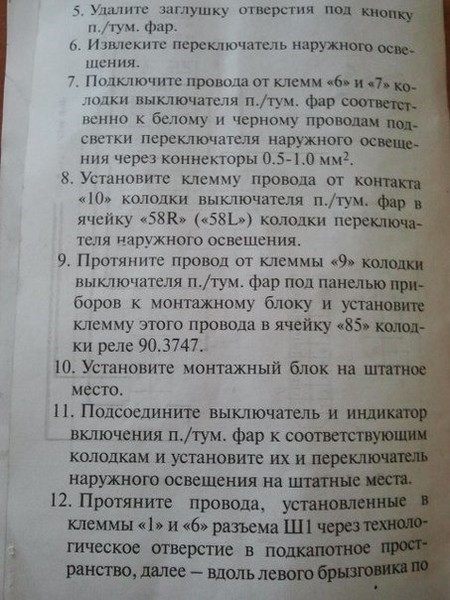

4. После уже работаем с монтажным блоком (использовал инструкцию, приложенную в комплекте подключения ПТФ в ней все подробно и понятно расписано.

22:862


23:1369


24:1876


25:2383



Единственный затруднительный момент — пришлось из колодок вынимать клеммы и так как провода толстые, а обжимки не было – паял провода между собой и к клеммам, затем уже обжимал пассатижами, закрывал термоусадкой и устанавливал обратно в колодку (зато теперь все крепко держится).

25:516


26:1023

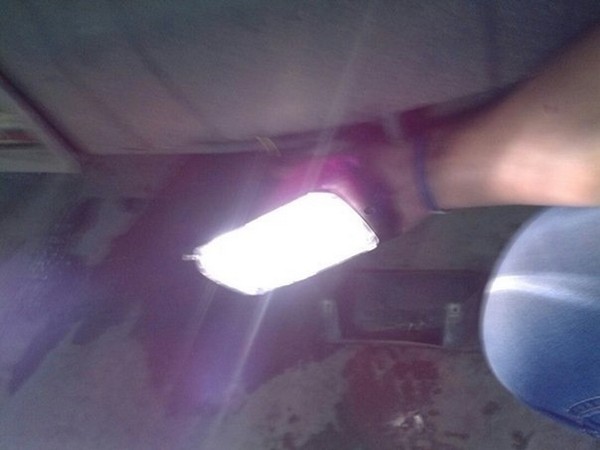

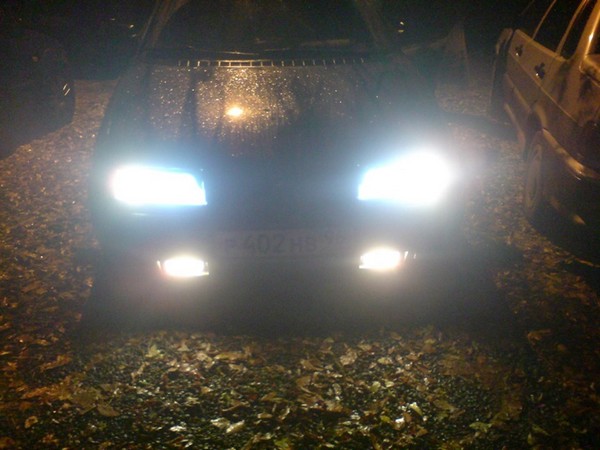

5. Проверяем фары, все работает!

26:1083


27:1590

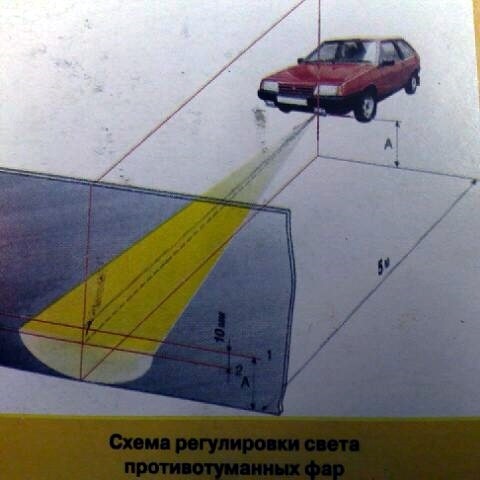

Шаг 3: Регулируем положение фар с помощью регулировочного винта.

27:1711


28:2216



3. Подключение ПТФ ВАЗ 2112 (европанель)

Подключение ПТФ ВАЗ 2112 (европанель)

29:581

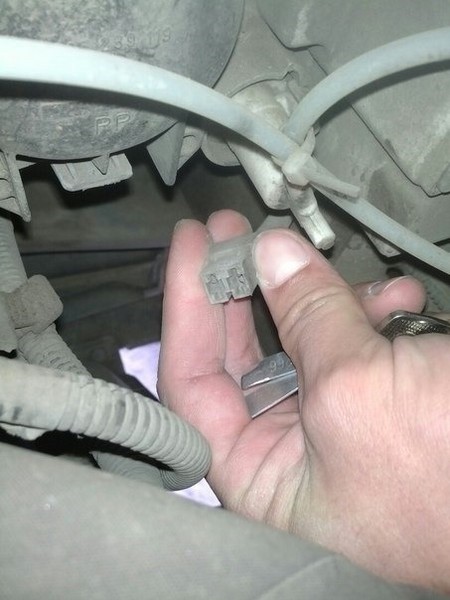

под капотом должна быть заводская проводка пот ПТФ, находим эти фишки в районе заглушек противотуманок под основными фарами

29:813

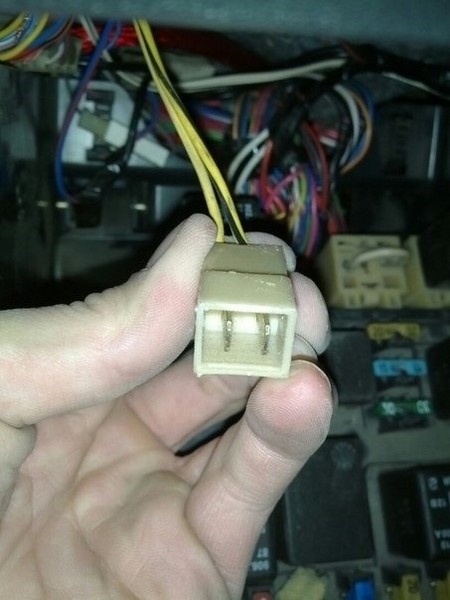

30:1320

провода под капотом выходят в эту фишку к блоку управления

30:1431


31:1938

далее я купил готовый комплект подключения ПТФ на европанель с кнопкой, реле и проводами, черный провод от реле прикрутил на массу под панелью

31:2202




32:506

нам нужно подключить 5 проводов, 2 синих провода одной стороной одеваются на фишку готовой проводки около блока, другими концами вставляются в колодку Ш1 в ячейки 1 (желто-черный провод) и 6 (желтый провод (у меня они изображены стрелочками с цифрами 5 и 4,. далее оранжевый провод в колодку Ш1 в ячейку 8 ( у меня это стрелочка 2), остается 2 красных провода от реле, так вот красный провод от (реле 87) вставляем к колодку Ш1 в 5 ячейку( у меня это стрелочка 3), и второй красный провод от реле 30 вставляем в колодку Ш3 в ячейку 6 ( у меня стрелочка с цифрой 1 и все, бабота закончена

32:1537


33:2042



все работает

33:26


34:533

4. Установка ксенона Il Trade в ПТФ ВАЗ 2112

Покупал комплект корейского ксенона в компании avtosvet.pro, отличные ребята там работают, отличные цены.

34:793

В машине стояли "недосветодиодные дневные ходовые огни", которые были повреждены и явно давным-давно не работали.

34:1004

Купил в Автотраке за 600 рублей новые туманки (корпус + стекла), без проводки.

34:1144

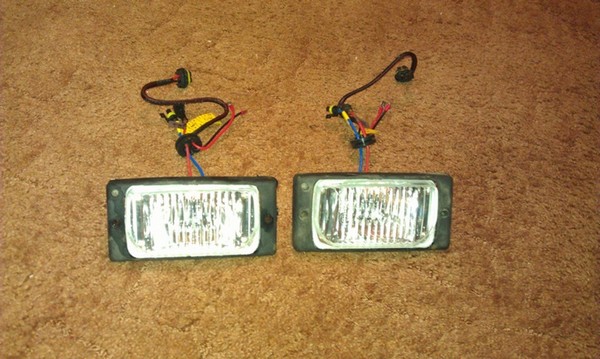

Установка ксенона Il Trade в ПТФ ВАЗ 2112

35:1651

Пластиковые держателя позаимствовал с "недоДХО".

35:1744

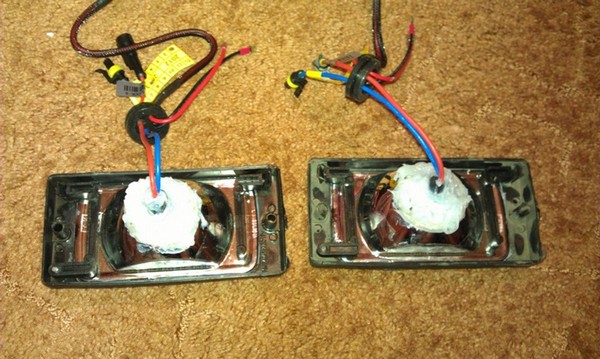

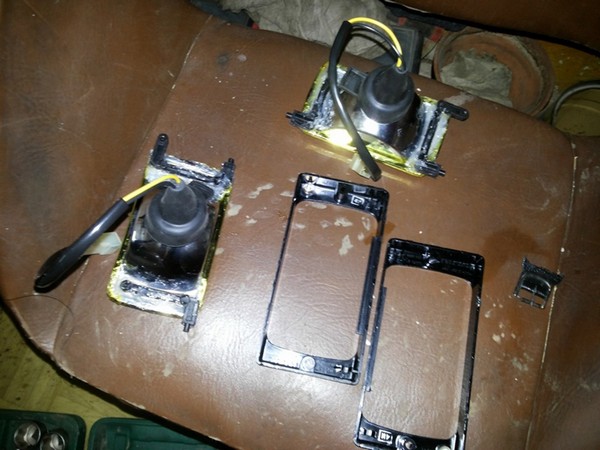

Новые ксеноновые лампы не подходили в гнездо, оно почему-то было прямоугольным, пришлось чуть доработать пластмасску на лампах. Крепко их зажал скобами и залил всё это дело силиконовым герметиком.

35:2108




36:506

+ также промазал силиконом и по контуру стекла к корпусу фары.

36:622


37:1129

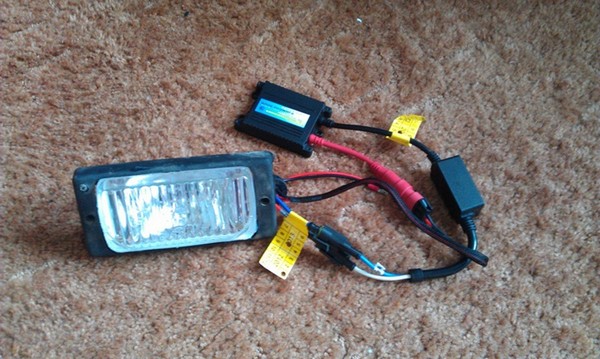

Примерям готовую проводку с блоками розжига

37:1214

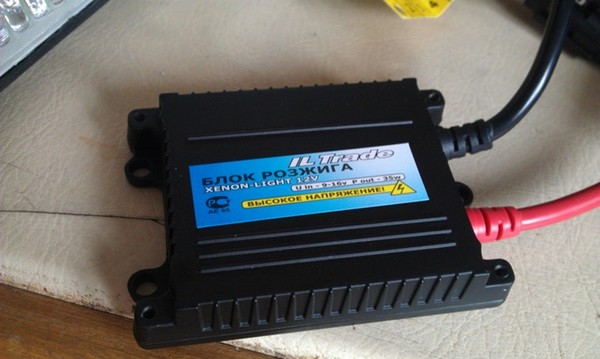

Блоки брал SLIM, что означает тонкие, чтобы их было удобно крепить

37:1334


38:1841

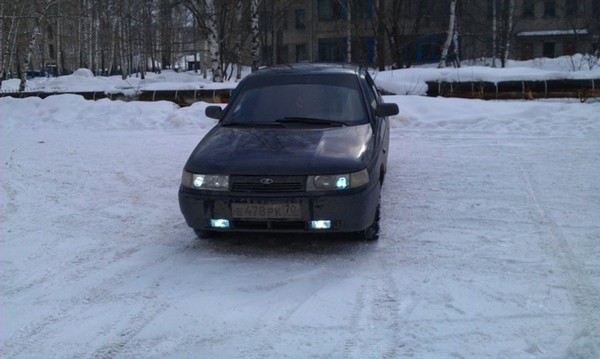

Дальше ставим всё на свои штатные места, подключаем проводку, крепим блоки и наслаждаемся видом.

38:2021




39:506


40:1013

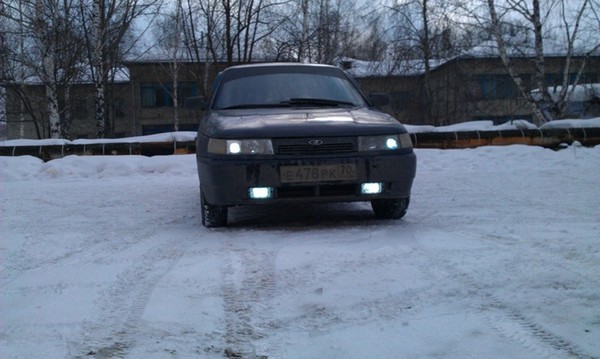

+ В темноте ночной фонари чуть-чуть отрегулировал, повернул их максимально вниз, чтобы не слепить водителей.

40:1214
