Передние и задние суппорта Toyota Corolla 110, дефектовка и реставрация суппортов Toyota Corolla Levin AE101 для Toyota Corolla 100

Содержание статьи:

1. Передние суппорта Toyota Corolla 110

Речь идет о передних тормозилках, как вы поняли. В очередной раз встал вопрос тюнинг или сток. Отдал предпочтение стоку, но качественно и грамотно перебранному своими руками.
Для реализации планов необходимо было найти.
Первым этапом стала пескоструйная обработка суппортов.

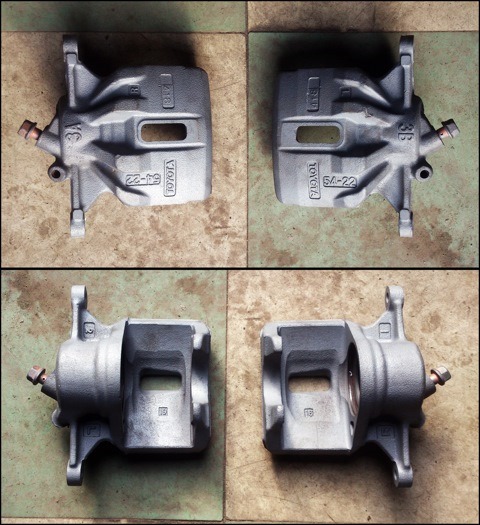

Передние суппорта Toyota Corolla 110

новье

Была приобретена краска для суппортов "FOLIATEC".

Далее долгий процесс тщательной покраски, сушки и вуаля

Затем предстояло собрать все это дело. Приобретен оригинальный ремкоплект суппортов "TOYOTA" 04479-12180 и новые тормозные поршни "TOYOTA" 47731-12180.

Вставляем сальник поршня в суппорт

Смазываем поршень и сальник оригинальной розовой смазкой "TOYOTA" из ремкомплекта для лучшей запрессовки первого

Впресовываем руками, все легко идет

Одеваем пыльник поршня, предварительно смазанного изнутри розовой смазкой

Одеваем стопорное кольцо для пыльника

И готово

Остается только вставить пыльники направляек в скобы суппорта и ждать инсталяции на автомобиль.

2. Задние суппорта Toyota Corolla 110

С первого дня покупки авто мучила проблема ручного тормоза. Не то чтобы он не работал, но на больших подъемах или при посадке назад пассажиров переставал выполнять свои прямые функции. Решено было поменять троса ручного тормоза. Но не тут-то было. При съеме старых тросов обломились их крепления на обоих суппортах. "Это провал" — подумал я. Дабы не парить себе мозг переборкой старых суппортов — приобрел контрактные, в отличном состоянии. Но замена затянулась на долгий год с лишним…И вот наконец я решился.
Как и в истории про передние суппорта первым этапом стала пескоструйная обработка, с той лишь разницей что не стал раскидывать суппорт. Просто снял пыльники и вкрутил поршень до упора.

Задние суппорта Toyota Corolla 110

Затем все та же покраска "FOLIATEC"ом

Не стал приобретать ремкомплект. Лишь закупил пыльники направляек и смазку для суппортов "TOYOTA" 08887-01206

Собираем это дело и готово

Ждем инсталляции на автомобиль.

3. Дефектовка суппортов Toyota Corolla Levin AE101 для Toyota Corolla 100

Сегодня речь пойдет о первичном осмотре и деффектовке: ступиц, суппорта, тормозных дисков от Toyota Corolla Levin AE101.
Были куплены запчасти для свапа, с очень маленьким пробегом в 35 тыс. км, но перед установкой необходимо провести осмотр, дефектовку и при необходимости заменить детали нуждающиеся в этом.
Приступим:
1. Для начала была куплена продукция компании Liqui Moli:

Дефектовка суппортов Toyota Corolla Levin AE101 для Toyota Corolla 100

2. Зажимаем ступицу в тиски, наносим растворитель ржавчины с дисульфидом молибдена MoS2-Rostloser XXL на болты, отмеченные красным цветом, затем откручиваем болты крепления суппорта, выделенные синим цветом:

3. Снимаем суппорт, колодки, противоскрипные пластины, прижимные пластины колодок:

4. Откручиваем крепление скобы суппорта указанных синим цветом, а затем снимаем его:

5. Штангенциркулем замеряем ширину тормозного диска, у меня 22 мм.

6. Переходим к суппорту, снимаем пыльники и направляющие суппорта, осматриваем состояние:

7. Производим разборку суппорта:
7.1 Снимаем стопорное кольцо:

7.2 Снимаем пыльник:

7.3 Прокладываем ткань между суппортом и поршнем, компрессором нагнетаем давление до выхода поршня, снимаем уплотнительную резинку из суппорта:

8.Резюмируем:
8.1 Ступицы отмываем, зачищаем, грунтуем, окрашиваем.
8.2. Тормозные диски зачищаем, грунтуем, окрашиваем.
8.3 Суппорта отправляем в пескоструй, затем окрашиваем порошковой краской, заменяем пыльники, заменяем смазку для тормозной системы.

4. Реставрация суппортов от Toyota Corolla Levin AE101 для Toyota Corolla 100

После первичного осмотра и дефектовки, было принято решение отдать суппорта на пескоструйную обработку и порошковую покраску.
Внешний вид суппортов до покраски:

Реставрация суппортов от Toyota Corolla Levin AE101 для Toyota Corolla 100

Внешний вид суппортов после покраски:

Сейчас ожидаю ремкомплект суппорта, колодки, и смазку для обслуживания тормозной системы.

Так как я по неосторожности проткнул манжету тормозного поршня на суппорте, мне пришлось заказывать полностью ремкомплект суппорта. Сегодня получил его, и хочу Вам подробно рассказать, что в него входит:

Ремкомплект суппорта (04479-12140)

В данный набор входит:

Ремкомплект суппорта (04479-12140)

1. Пыльник поршня — 2 шт.
2. Пыльник направляющей суппорта — 8 шт. (47775-32010)
3. Пыльник прокачного штуцера — 2 шт. (31478-30010)
4. Фиксаторы пыльника поршня — 2 шт.
5. Кольца уплотнительные поршня — 2 шт. (уже в какой-то смазке)
6. Прокладки медные — 4 шт.
7. Смазка для пыльников — 1 шт. (08887-83010)

Ремкомплект суппорта (04479-12140)

Ремкомплект суппорта (04479-12140)
Сравнивая пыльники выпуска 90-х и 2000-х годов могу сказать одно, Toyota стала экономить на резине, на ощупь пыльники из 90 значительно выигрывают по отношению к пыльникам из 2000-х. Пыльники 2000-х как бы правильно сказать какие-то хилые, мягкие и хлипкие. На фото что ниже, пыльники из 90- с права, а пыльники из 2000-х с лева.
