Пересвет кнопок климат-контроля и подогрева сидений Nissan X-Trail

Содержание статьи:

0:37

1. Пересвет кнопок климат-контроля Nissan X-Trail

0:120

2. Пересвет кнопок обогрева сидений Nissan X-Trail

0:205

1. Пересвет кнопок климат-контроля Nissan X-Trail

Решил пересветить кнопки климат-контроля в Nissan X-Trail. Переделывать оранжевую подсветку у меня нет желания — она мне очень нравится. А вот кнопочки включения кондишки, обогрева зеркал (заднего стекла) и рециркуляции воздуха переделал.

0:718

Для того, чтобы добраться до климата, необходимо снять декоративную центральную панель.

0:883

Отсоединяем две фишки климата, одну аварийки и еще одну (сигнализатор не пристегнутых пассажиров).

0:1067

1:1572

Вытаскиваем рамку из машины. Откручиваем четыре самореза. Вытаскиваем блок климата из рамки.

1:1746

2:2251

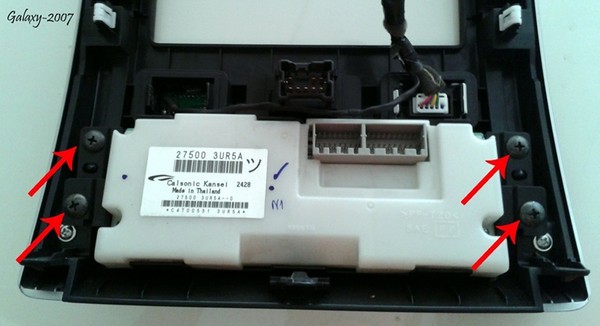

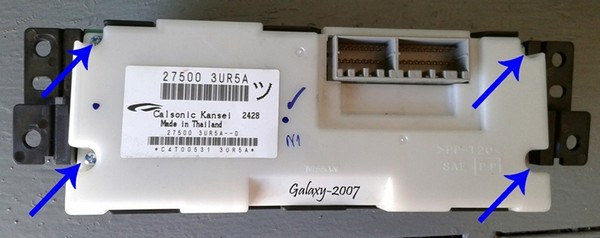

Разбираем блок климата. Откручиваем четыре самореза.

2:100

3:605

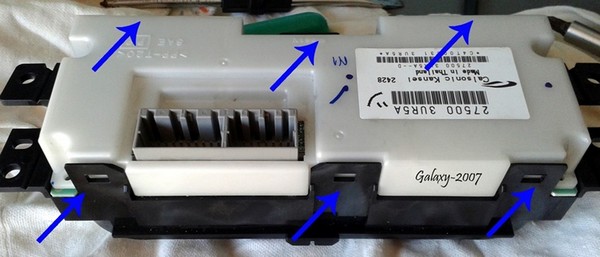

Отщелкиваем шесть пластиковых прищепок. Разбираем панель климата.

3:731

4:1236

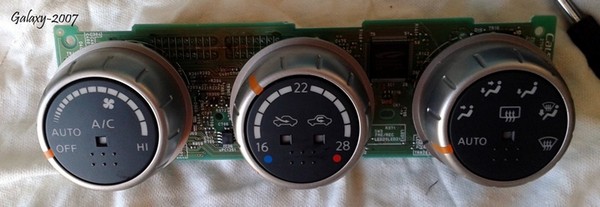

Голый климат

4:1263

5:1768

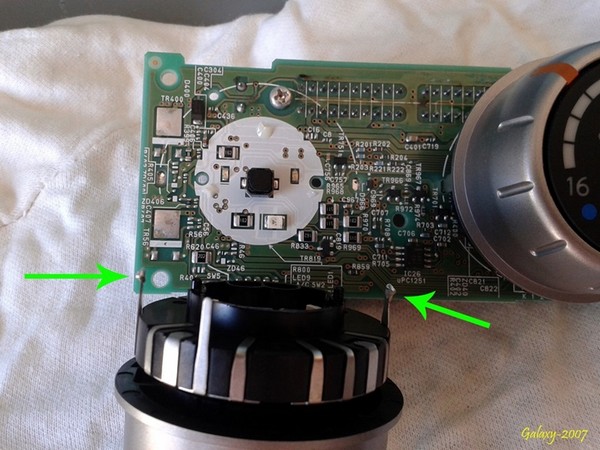

Переворачиваем плату. Крутилки не разбираются, отпаиваем 2 защёлки (на каждой крутилке) и аккуратно отгибаем их целиком.

5:1991

6:2496

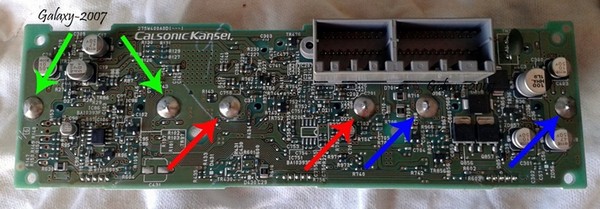

отпаивать по стрелкам

6:43

7:548

защелки, которые необходимо отпаять

7:618

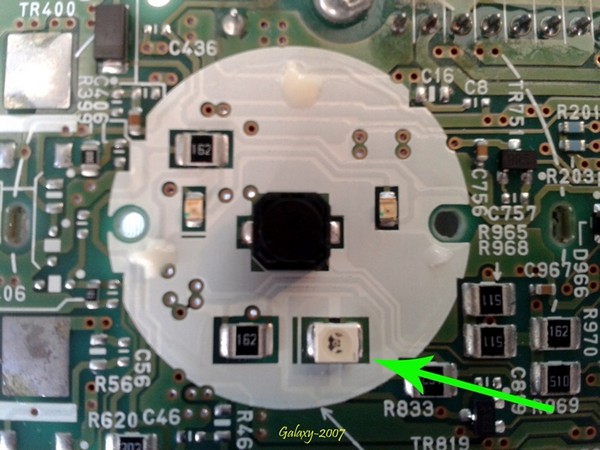

Далее выпаиваем диоды (маркировка для покупки — SMD3528) и меняем их на другие (другого цвета).

7:787

Диоды купил на радиорынке по 5 рублей за штучку.

7:877

8:1382

Собираем панель климат/контроля в обратном порядке.

8:1481

9:1986

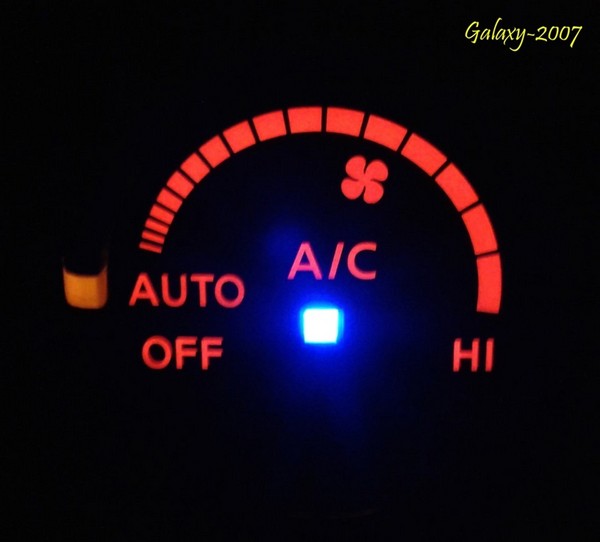

синий — холодно

9:2019



10:504

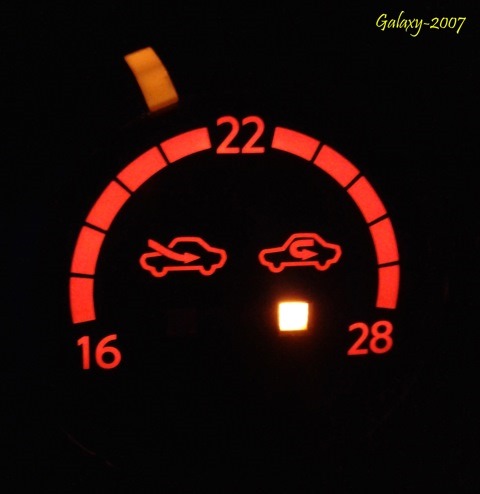

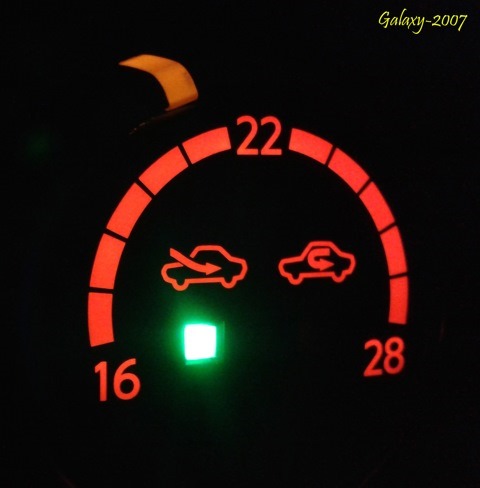

зеленый — свежий воздух

10:552

11:1057

оранжевый — тухлый воздух

11:1109

12:1614

красный — горячо

12:1649

13:2154



14:504

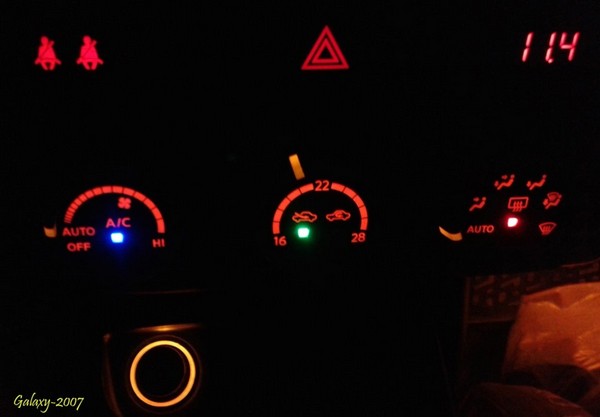

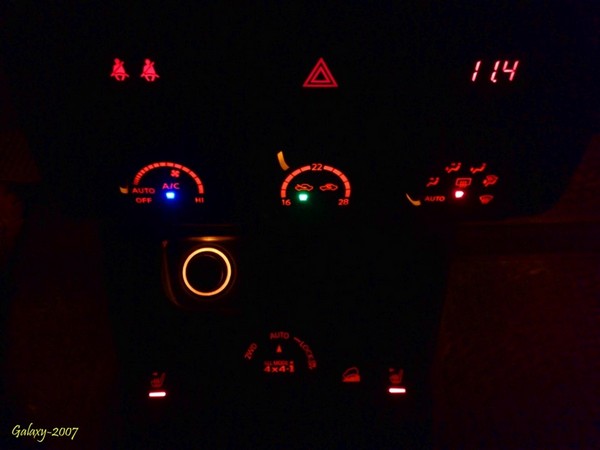

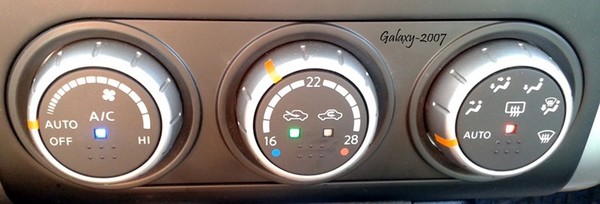

Результат: пересвет кнопок климат-контроля в Nissan X-Trail выполнен. Теперь надо пересветить кнопки подогрева сидений (красный диод поставить).

14:761

2. Пересвет кнопок обогрева сидений Nissan X-Trail

Переделывать оранжевую подсветку у меня нет желания — она мне очень нравится. А вот кнопочки включения обогрева сидений переделал.

14:1091

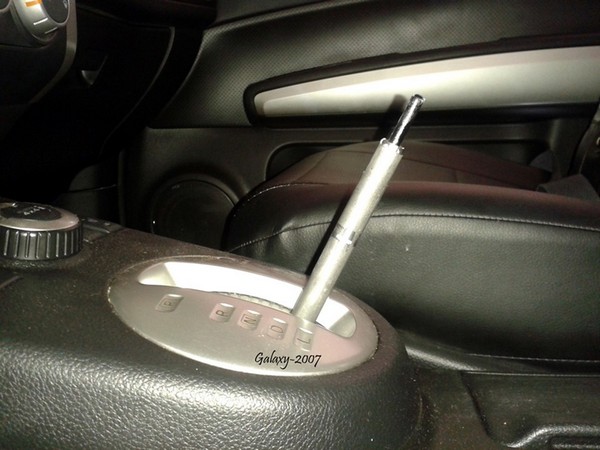

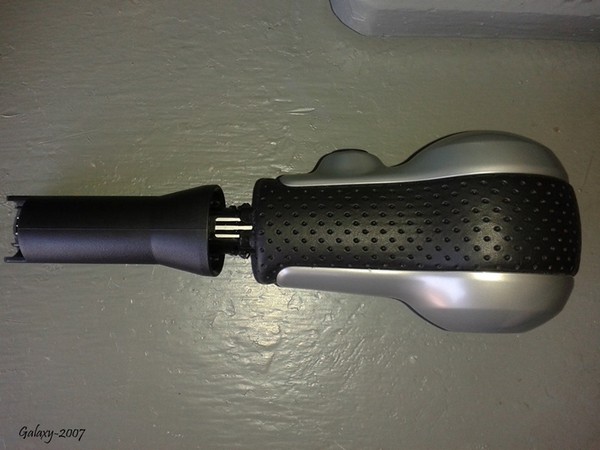

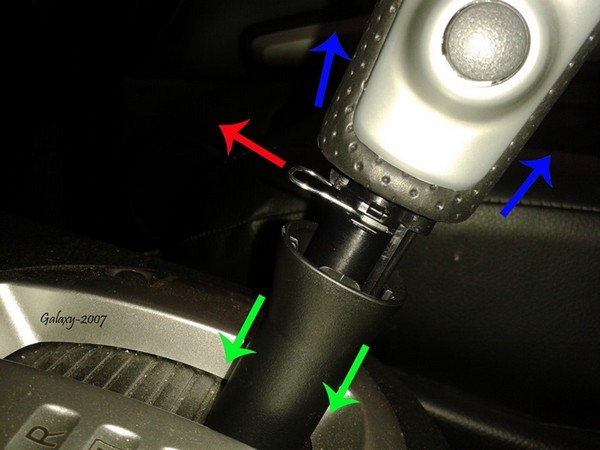

И так, ставим ручку вариатора в положение "Драйв" и стягиваем черную пластмассовую трубку вниз. Далее, пинцетом вытаскиваем металлическую шпильку. Тянем ручку вариатора вверх, и она снимается.

14:1446

15:1951

16:2456



17:504

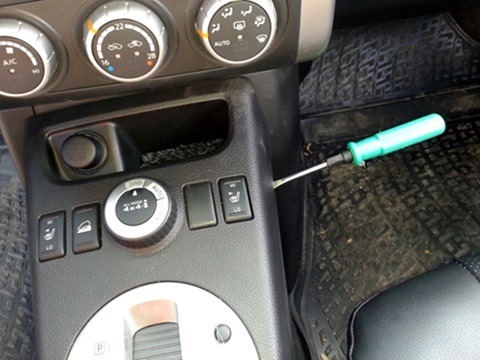

Отверткой поддеваем пластик под коробкой передач и тянем его вверх.

17:632

Снимается он очень легко.

17:682

18:1187

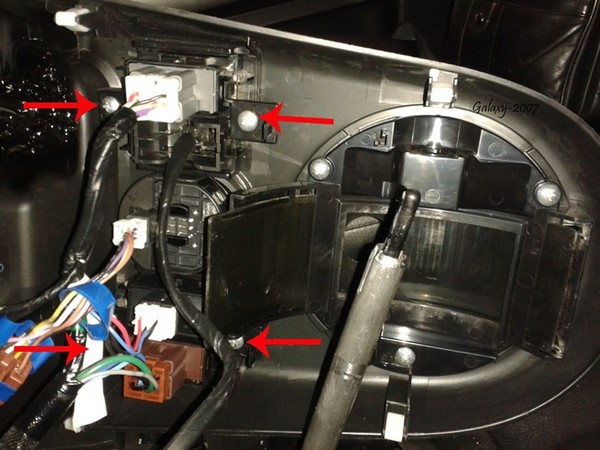

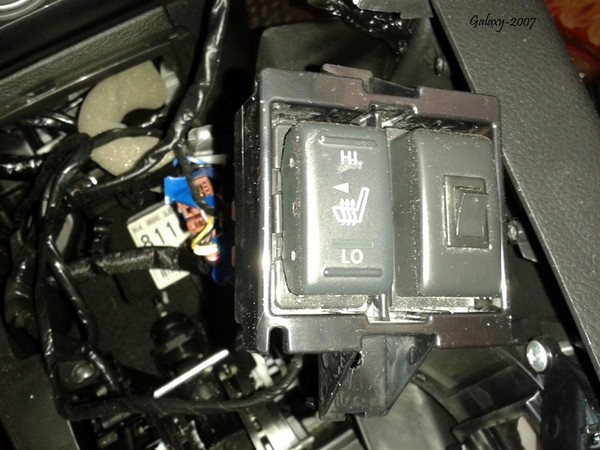

Откручиваем по два самореза у каждой кнопки.

18:1272

19:1777

Вытаскиваем спаренные кнопки. Отверткой поддеваем и вытаскиваем кнопку обогрева сидений.

19:1946

20:2451



21:504

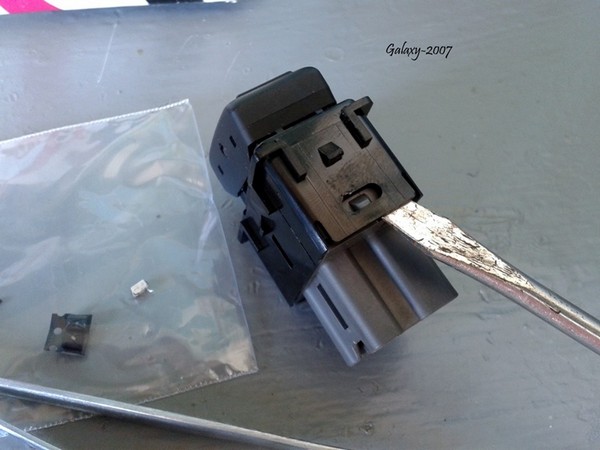

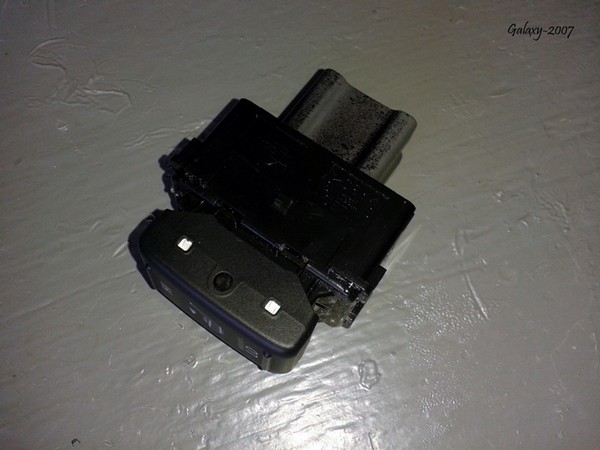

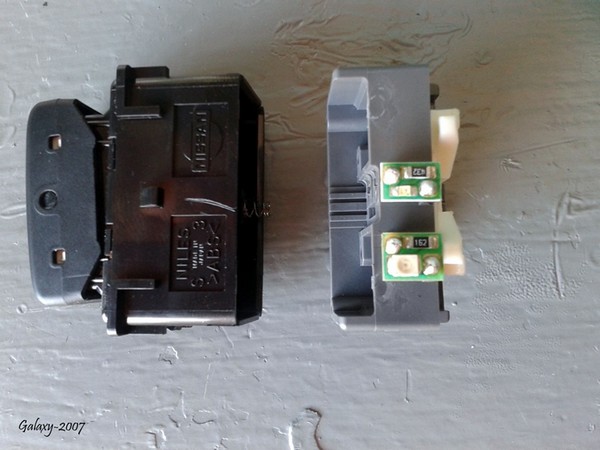

Отверткой поддеваем и аккуратно разбираем кнопку обогрева сидений.

21:632

22:1137

23:1642

Перепаиваем оранжевый светодиод SMD-3528 на такой же, но красный.

23:1758

24:2263

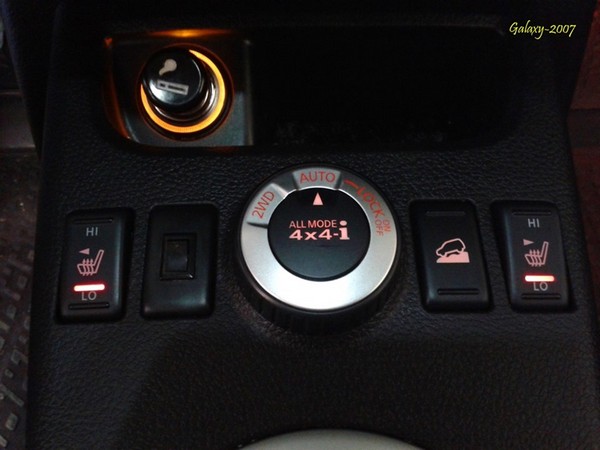

Собираем все в обратном порядке и любуемся.

24:82

25:587

26:1092

27:1597

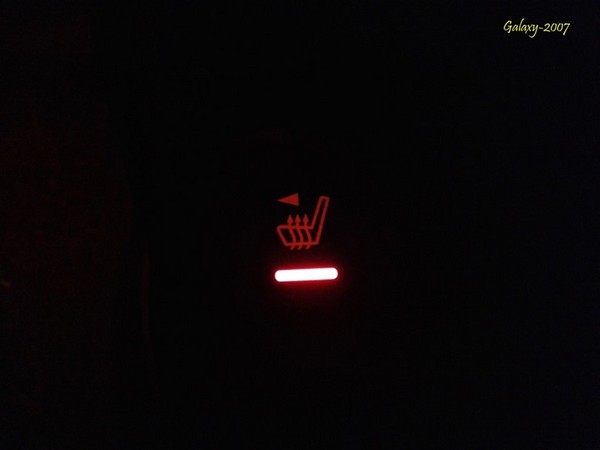

красный — значит горячо

27:1645

28:2150

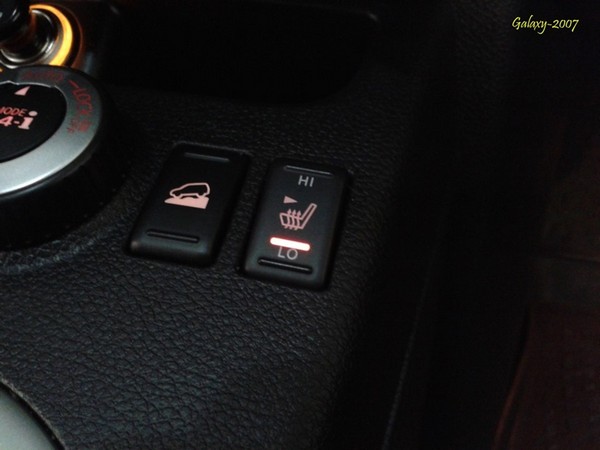

на фото не совсем видно, но светится включенная кнопка красным цветом

28:130

Теперь нужно раздобыть оранжевых светодиодов SMD-0805 и подсветить кнопку блокировки центрального замка и кнопку блокировки пассажирских окон.

28:393

https://www.drive2.ru/l/4536499/

28:429

https://www.drive2.ru/l/4488931/
