Подключение и адаптация кнопок руля к нештатной магнитоле Nissan Qashqai

Содержание статьи:

1. Подключение кнопок руля к нештатной магнитоле Nissan Qashqai

2. Адаптация кнопок руля InCar в Nissan Qashqai

1. Подключение кнопок руля к нештатной магнитоле Nissan Qashqai

Сегодня речь пойдёт о том, как подружить кнопки управления на руле с нештатной магнитолой. Вот уже два года как я поставил себе Pioneer AVH-1400DVD, всё подключили, поставили и на мой вопрос "а кнопки на руле работать будут?" получил ответ что нужно покупать специальный адаптер и всё настраивать. Решил с этим не заморачиваться, ездил так, тыкал кнопки на майфуне. Но сейчас задумал всё-таки реализовать это подключение. А то как это так, кнопки есть, но они не работают? Не порядок! Да и как приятно держа руку на руле переключать песни и регулировать громкость.

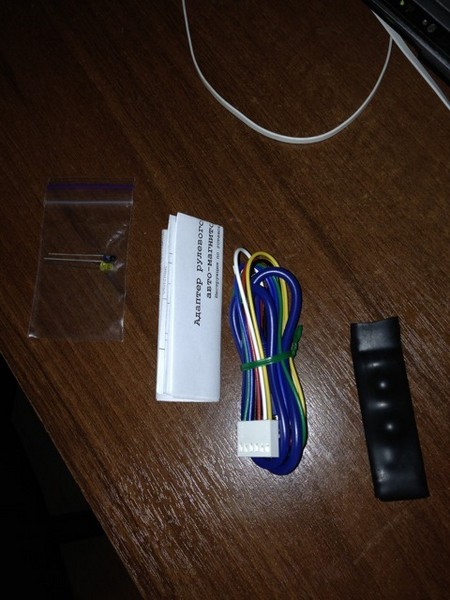

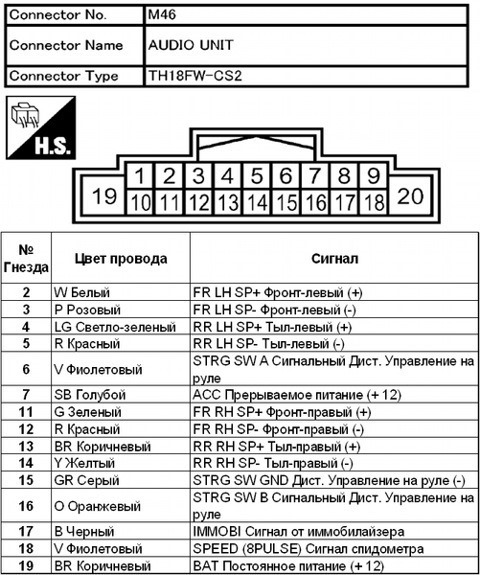

Был куплен адаптер Incar Omega 1, универсальный рулевой адаптер, его прелесть заключается в том, что он обучаемый, то есть можно назначить на любую запрограммированную функцию любую кнопку. Обошёлся он в 2500 рублей. Например, я сделал приглушение звука кнопкой ответа вызова (раньше у меня стояла штатная магнитола с Bluetooth, можно было отвечать на вызовы кнопкой на руле — машина лета 2010 года, комплектация SE). Итак, девайс куплен, надо ставить! Ставил при помощи друга-электрика, он в основном специализируется на проводке машины, на всяких там "реле и мозгах", акустику ставит не часто, такой адаптер ставит впервые, но с задачей справился на ура! Итак, начали с разбора панелей, чтобы добраться до магнитофона (тот процесс я описывать не буду, всё это есть на многих форумах, справится даже ребёнок), всё сняли, отсоединили все фишки-разъёмы и стали думать куда всё подключать. Для подключения нам понадобится найти всего 4 провода от главной колодки, идущей на магнитолу (благо, когда ставили её, родные фишки не обрезали, а просто врезали новые провода в заводские, чтобы потом можно было всё установить обратно). Нашли в инете распиновку этой колодки, прилагаю фото. Для тех кто будет ставить этот же адаптер, делаю подсказку, в инструкции написано так:
Красный провод: "АСС"
Подаёт питание +12В на адаптер при первом положении ключа зажигания. — этот провод подключаем к проводу номер 7 из колодки.
Черный провод: "Масса"
Подаст "массу" на адаптер.
К нему необходимо подключить "общий" провод руля. — этот провод подключаем к проводу номер 15 из колодки.
Синий провод: "Вход 1"
Подключается к сигнальному проводу кнопок руля. — этот провод подключаем к проводу номер 6 из колодки.
Зелёный провод: "Вход 2"
Подключается только на автомобилях Nissan и Toyota.
Для других автомобилей его можно удалить. — это провод подключаем к проводу номер 16 из колодки.
Внимание! Цвета, указанные на схеме колодки не правильны, они не всегда совпадают, так что руководствуйтесь только номером провода, так сказать считайте от края колодки. Оказывается, на рестайлинге цвета другие, но это не суть! Главное что все номера совпадают.

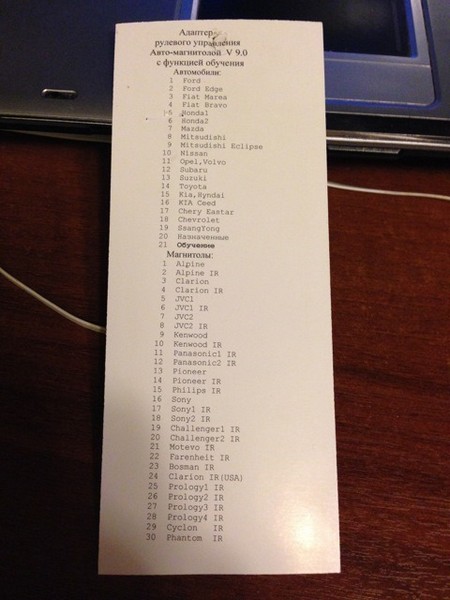

На этом все ньюансы закончились, дальше все по инструкции. Она на русском, доступно и понятно. Необходимо обучить адаптер и запрограммировать кнопки. Теперь я могу с руля: переключать песни/радиостанции, громкость -/+, приглушение звука и выбор режимов Disk/USB/AUX/Radio. Теперь езжу и радуюсь, не нужно больше тянуться к магнитоле.

2. Адаптация кнопок руля InCar в Nissan Qashqai

Распространенный вопрос, как подключить и прописать кнопки руля в инкаре, попробуем сделать инструкцию

подключаем провода, следуя распиновке

6 пин на кнопки руля№1, 16 пин на кнопки руля№2, 15 пин на массу. У рестайла и дорестайла цвета проводов разные, но распиновка одинаковая, так что смотрим не на цвета, а на расположение пинов

Дале, заходим в настройки руля и сразу меняем чувствительность на низкую, чтоб не было сбоев из-за окружающей температуры

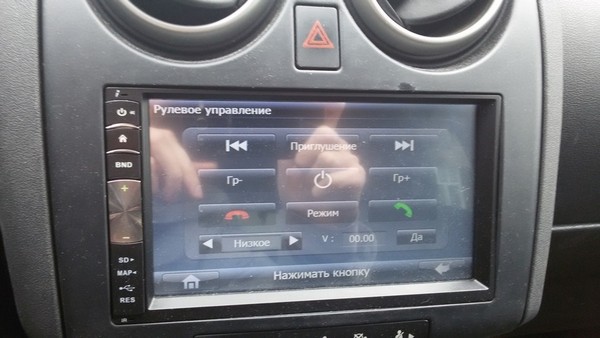

магнитолка предлагает вам нажать кнопку руля, которую вы хотите прописать, нажимаем кнопку и удерживаем ее

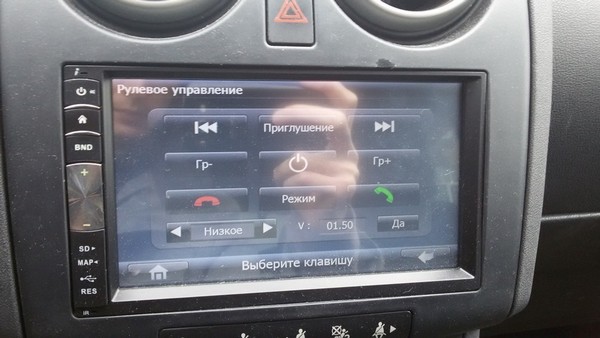

теперь она просит выбрать клавишу на экране магнитолы, для выбора значения клавиши руля. выбираем и тапаем

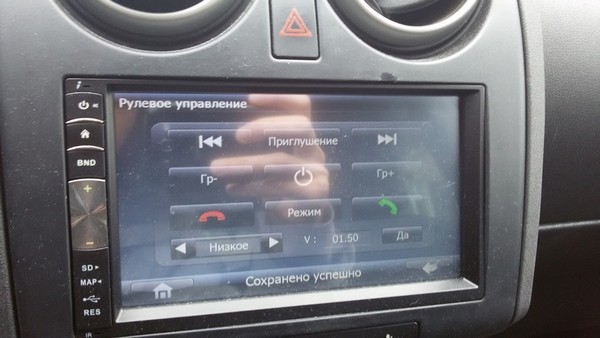

надпись, что сохранено-не говорит о том, что настройки сохранены, в конце всех действий нужно еще нажать кнопку "да", иначе ничего не сохранится. процедуру повторяем для каждой клавиши
