Подключение передней камеры к штатному зеркалу и подключение кнопки активации передней камеры Nissan X-Trail

Содержание статьи:

0:37

1. Подключение передней камеры к штатному зеркалу Nissan X-Trail

0:153

2. Подключение кнопки активации передней камеры Nissan X-Trail

0:266

1. Подключение передней камеры к штатному зеркалу Nissan X-Trail

От моего Daewoo Lanos у меня осталась видеокамера заднего хода, которую я так на него и не приспособил.

0:564

Подключение передней камеры к штатному зеркалу Nissan X-Trail

1:1069

Я подумал — что она попусту валяется, надо с ней что-то придумать. Думал, думал и тут БАЦ — Эврика! Надо ее попробовать подключить к штатному зеркалу заднего хода.

1:1368

Порой при парковке перед капотом ничего не видно, а парктроника переднего нет.

1:1515

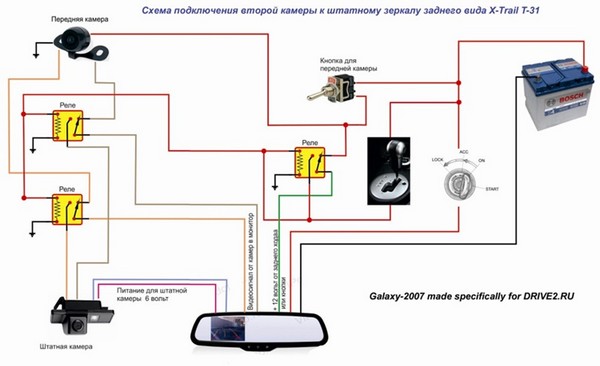

Сел я за компьютер и в программке CorelDRAW набросал простую схемку подключения.

1:1658

2:2163



Теперь осталось купить на радиорынке три пяти-контактных реле (не щелкающих).

2:144

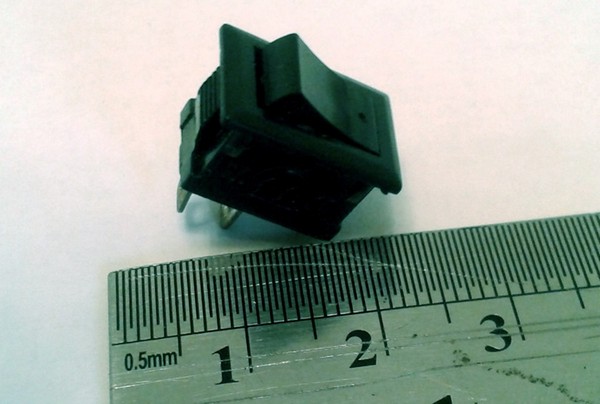

Маленькая кнопочка у меня уже есть. Врежу ее в заглушку от несуществующего подогрева задних сидений.

2:332

3:837

Работать схема должна просто: нажал кнопочку — включается передняя камера, включил заднюю передачу — включается штатная (задняя) камера, выключил заднюю передачу — опять включается передняя камера, выключил кнопочку — зеркало погасло.

3:1276

Заскочил вчера на радиорынок и купил три релюшки по 15 рублей за штучку.

3:1409

4:1914

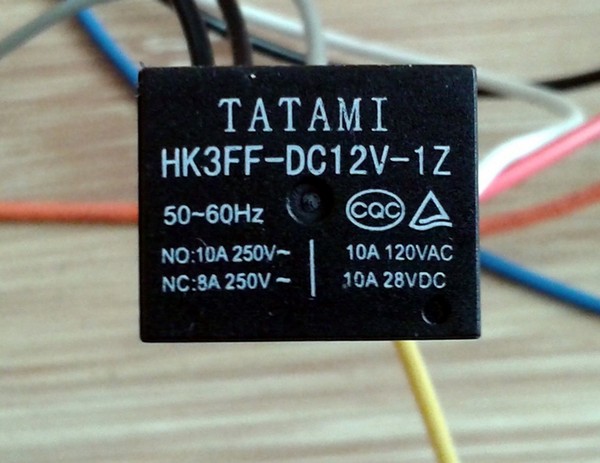

пяти-контактное реле

4:1956

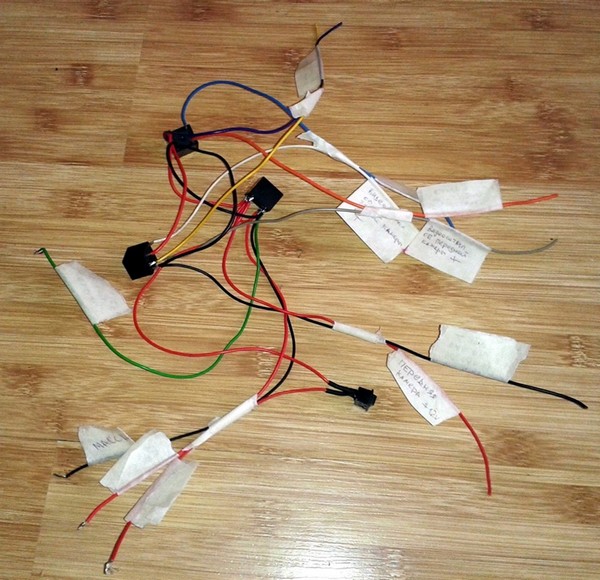

Спаял за полчаса вот такую мочалку. На каждый провод сразу наклеил кусочек малярного скотча и подписал его назначение. Дабы потом в холодной машине не гадать — какой провод за что отвечает/

4:2306



5:504

блок управления камерами

5:554

В гараже вытащил из зеркала электро-фишку. Прозвонил все провода.

5:677

6:1182

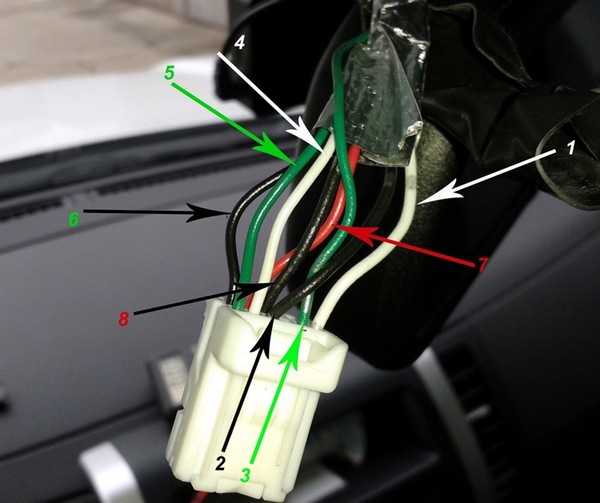

фишка питания зеркала

6:1226

1. +12 вольт от замка зажигания.
2. — 12 вольт (масса).
3. + 12 вольт от задней передачи.
4. видеосигнал от камеры заднего вида (плюс)
5. видеосигнал от камеры заднего вида (минус)
6. питание камеры заднего вида (внимание + 6 вольт!)
7. питание камеры заднего вида (внимание — 6 вольт!)
8. экранирующий провод.

6:1764

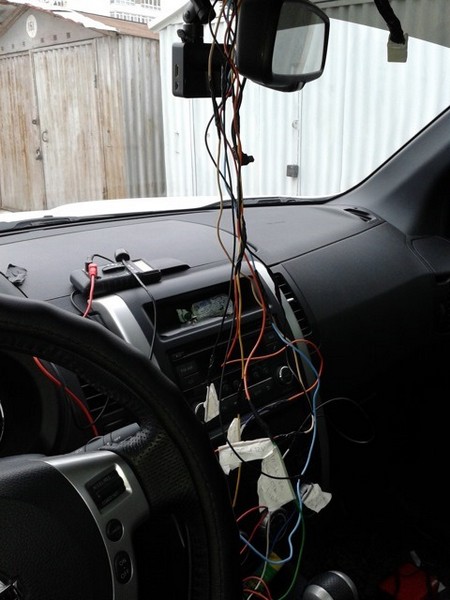

Подключил свою мочалку (схему). Чуть не запутался как рыба в сетях)

6:1888

7:2393



Проверил работоспособность. Ура! Все работает.

7:88

8:593

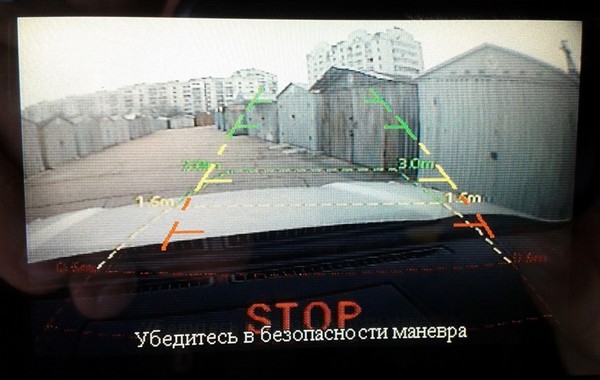

видео с передней камеры

8:640

9:1145

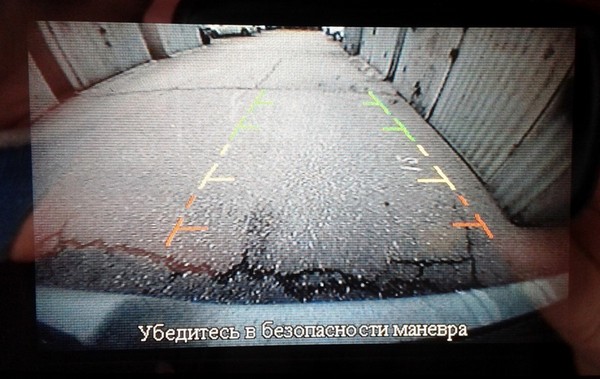

видео с задней камеры

9:1188

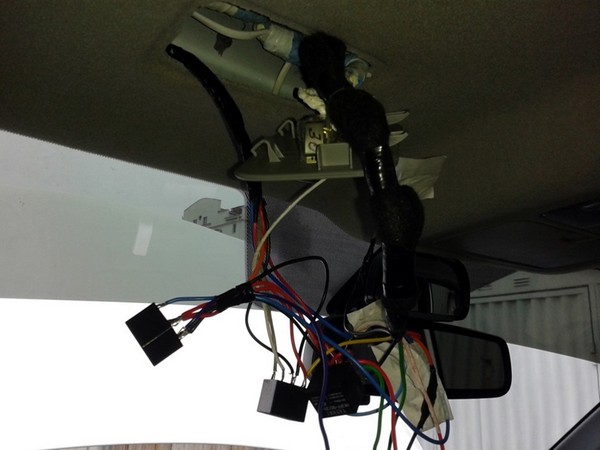

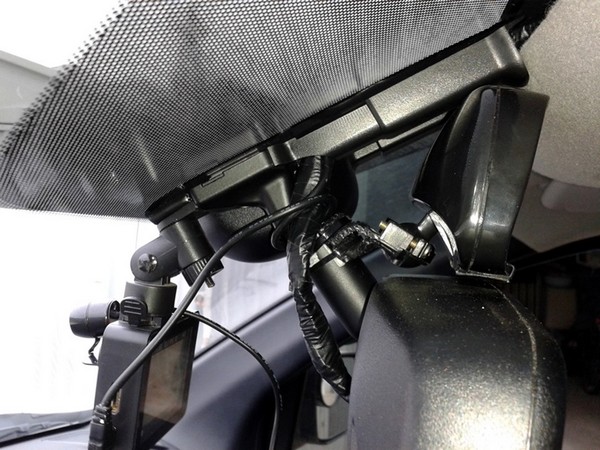

Скрутил мочалку изолентой, вместе со штатными проводами, еле затолкал под потолок. Закрыл провода пластиковой штучкой.

9:1410

10:1915

все смотрится штатно

10:1957

Далее мочалку вытащил в лючок под водительским козырьком.

10:2067



Все хорошенько замотал изолентой. Релюшки обернул кусочками карпета. Щелчки реле теперь не слышно.

10:184

11:689

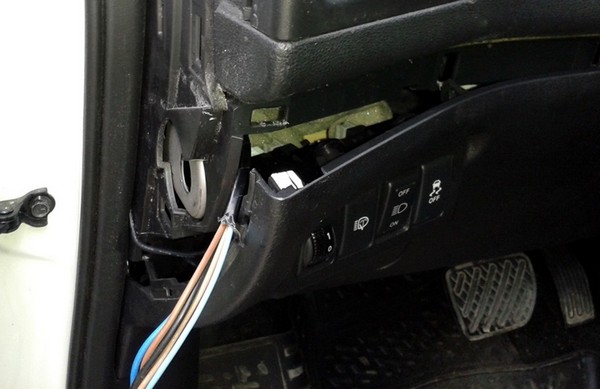

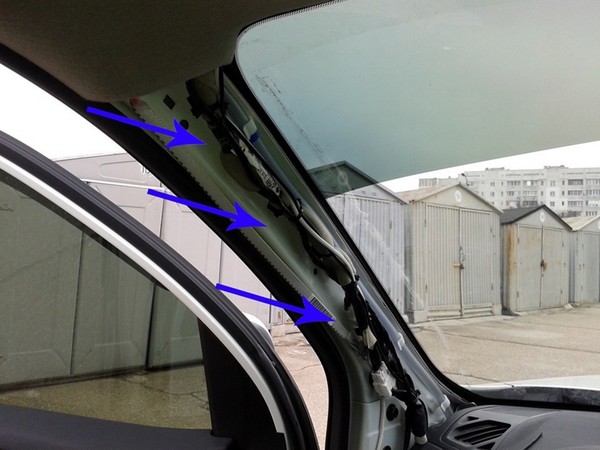

Далее протянул проводку по стойке водительской двери. Притянул к штатной проводке пластиковыми стяжками.

11:887

12:1392

Протянул провода под торпедо, смотал в клубочек.

12:1484

13:1989

Осталось протащить проводку под капот, установить камеру под бампер и подключить кнопочку.

13:2160



Если Вы еще не приобрели камеру переднего вида, то лучше покупайте ее без ограничительных линий (направляющих).
Оказывается штатное зеркало само рисует ограничительные линии. И теперь у меня при включении передней камеры отображаются два комплекта ограничительных линий. Не критично конечно же, но лучше бы их не было…

13:589

В итоге блок управления обошелся мне в 150 рублей (три реле + кнопочка + два мотка изоленты + провода). Камера как писал ранее — была от старой машины.

13:859

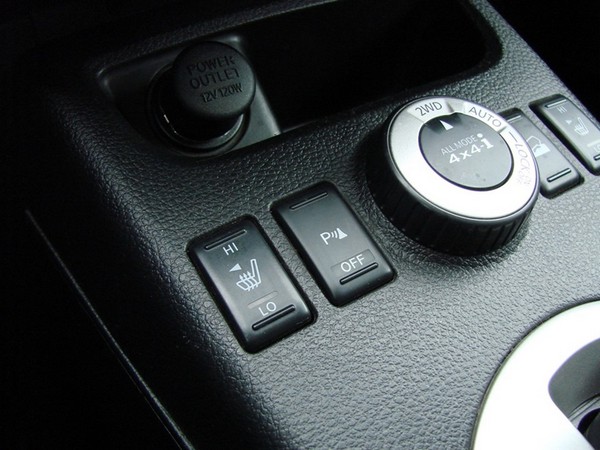

Перед уходом из гаража поменял кнопку включения (помощь при крутом спуске) и заглушку (пустышку) местами.

13:1054

Помощью при спуске пользоваться буду крайне редко, а передней камерой уж точно чаще.

13:1212

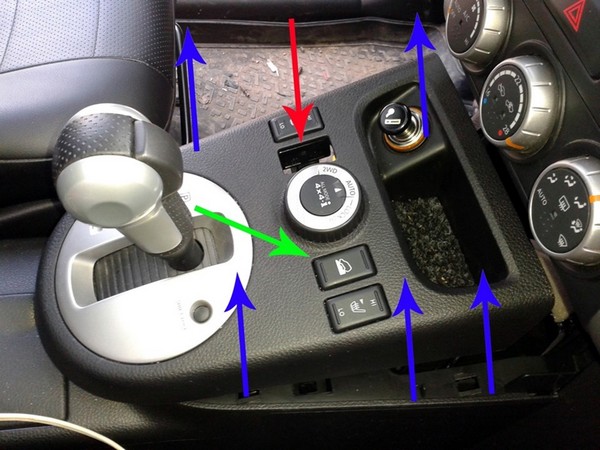

Дергаем панель коробки передач вверх по стрелкам. Она соскакивает. Для удобства ставим коробку передач в положение "Драйв".

13:1441

14:1946

Откручиваем снизу по два самореза на левых кнопках и правых кнопках. Отключаем клеммы (фишки). Вытаскиваем кнопки и меняем их местами.

14:2194



Кстати — в мой комплектации нет обогрева сидений задних пассажиров, но фишка и проводка для обогрева есть! Так что, если кто надумает ставить обогрев самостоятельно, необходимо только купить кнопку и нагревательные элементы.

14:416

Пустышку забираем. Дома паяльничком выплавил дырочку под кнопочку

14:547

15:1052

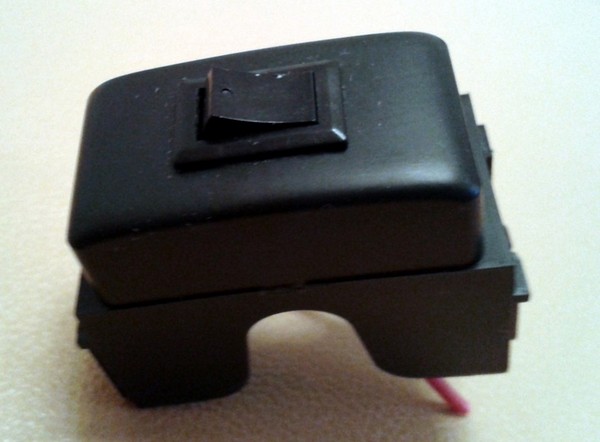

аккуратненькая кнопочка

15:1101

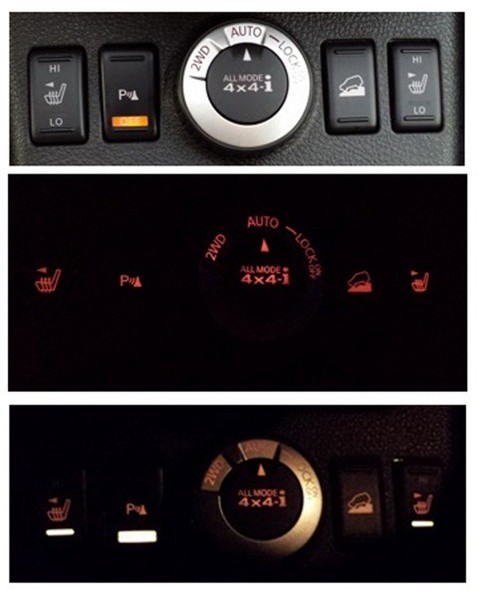

Все! Кнопочка готова. Пока будет такая. Потом куплю кнопку управления парктроником от Renault Koleos. Они идентична по размерам наших кнопок.

15:1350

Вот ее номер 28448-8722R.

15:1389

16:1894

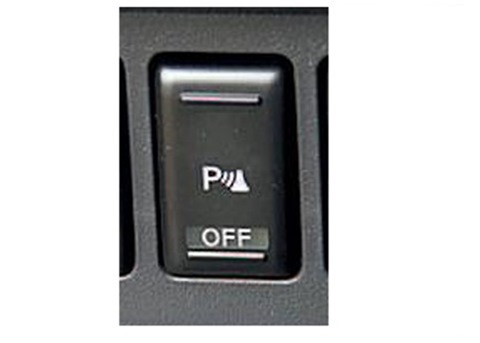

кнопка отключения парктроника от автомобиля рено

16:1989

17:2494

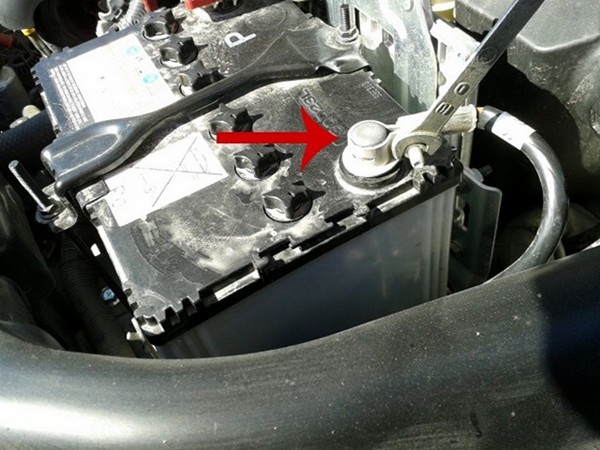

Ключом на 10 откручиваем минусовую клемму от аккумулятора (от греха подальше обесточиваем автомобиль).

17:190

18:695

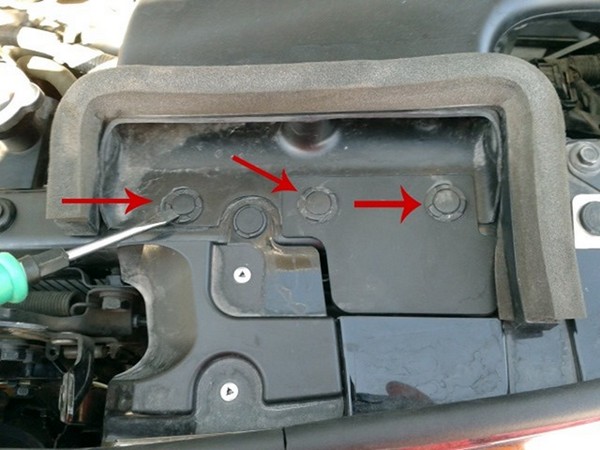

Отсоединяем три пластиковые клипсы. Снимаем воздуховод (трубу) воздушного фильтра.

18:851

19:1356

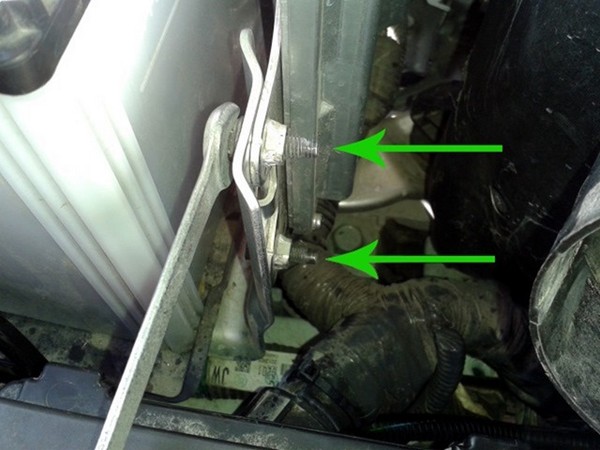

Выкручиваем два болта (ключ на 10) и отодвигаем электронный блок в сторону — что бы не мешал вытащить короб воздушного фильтра.

19:1590

20:2095

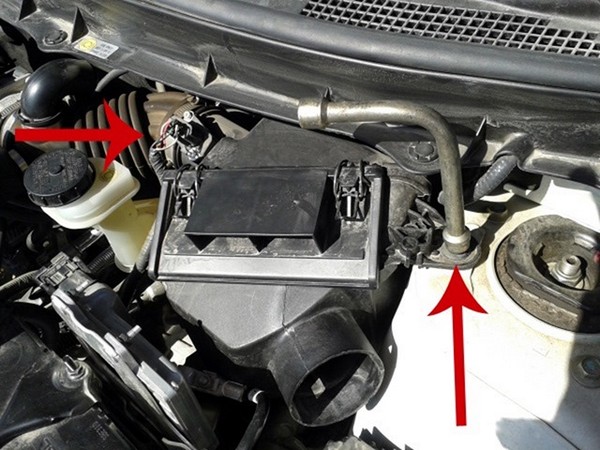

Откручиваем короб воздушного фильтра (ключ на 10). Снимаем электро-фишку с датчика. Вытаскиваем короб воздушного фильтра.

20:223

21:728

За коробом видим жгут проводов идущий в салон.

21:816

22:1321

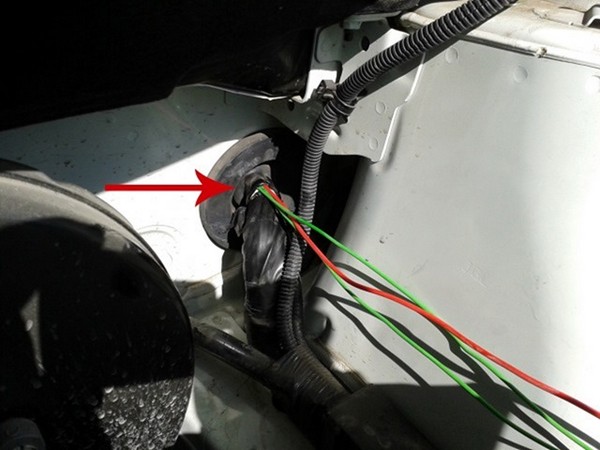

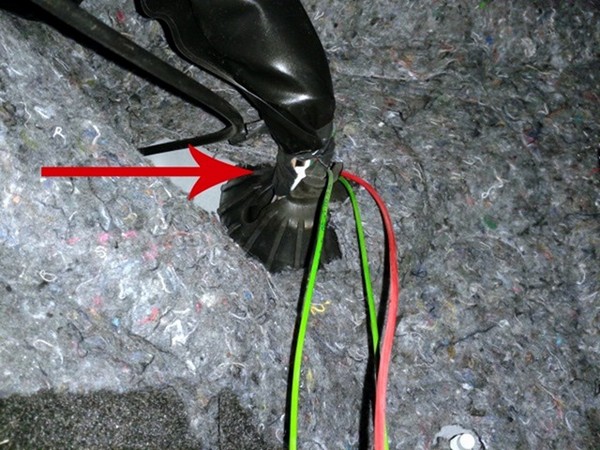

Берем жесткую медную проволоку и при помощи нее (через резиновый уплотнитель) протягиваем в салон нужное количество проводов.

22:1556

23:2061



Подключаем провода в салоне к кнопке и зеркалу (описано в предыдущих этапах).

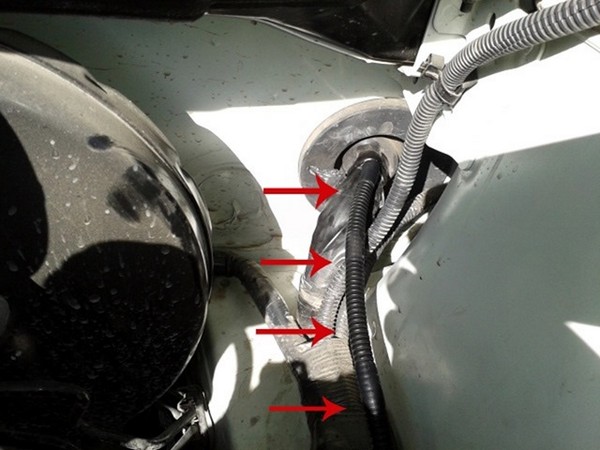

Запаковываем провода под капотом в гофру и тянем к бамперу.

23:253

24:758

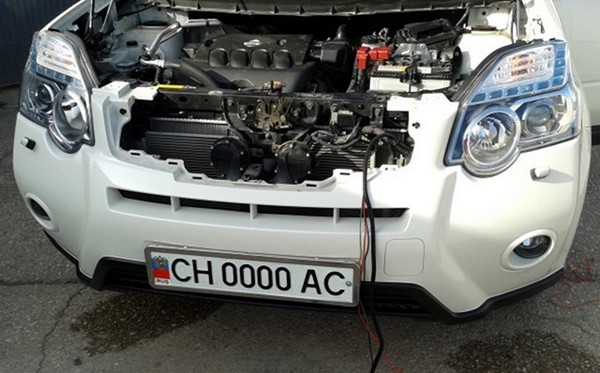

Снимаем решетку.

24:792

25:1297

Крепим камеру в значке. Подключаем к ней проводку.

25:1392

26:1897

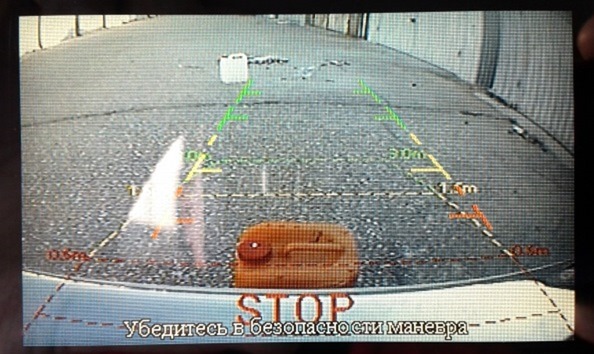

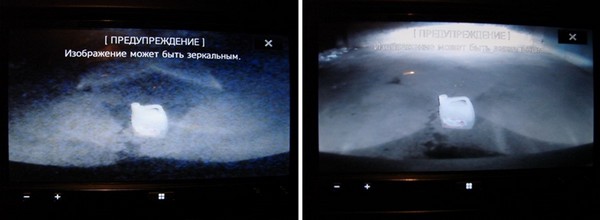

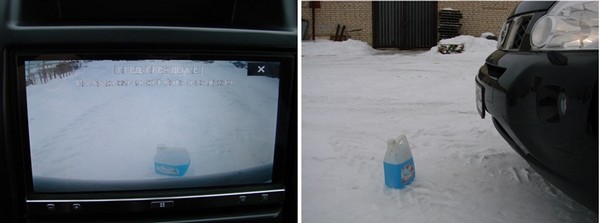

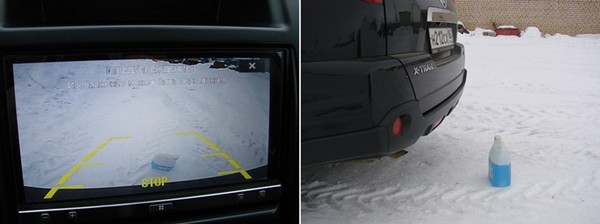

Нажимаем на кнопочку и в зеркале видим канистру.

26:1989

Из салона, через лобовое стекло (из-за длинного капота) канистру водитель уже не видит… а вместо канистры может быть пень, кирпич, животное или ребенок!

26:2269



27:504

28:1009

Вот видео, как работают камеры. К сожалению телефон не поймал фокус, но в принципе и так все понятно)

28:1194

Сегодня немного попарковался во дворе с передней камерой. Отлично видно бампера машин, что стоят впереди. Стало намного удобнее!

28:1433

2. Подключение кнопки активации передней камеры Nissan X-Trail

Установил камеры переднего и заднего вида в свой Nissan X-Trail.

28:1650

Подключение кнопки активации передней камеры Nissan X-Trail

29:2155

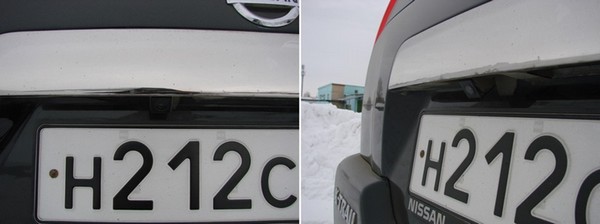

Камера заднего вида в плафоне подсветки номера

29:89

30:594

Край нижней пластиковой нашлепки двери виден

30:681

31:1186

КЗВ в полной темноте, освещение плафоном заднего хода

31:1288

32:1793

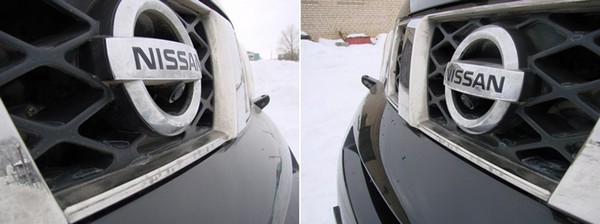

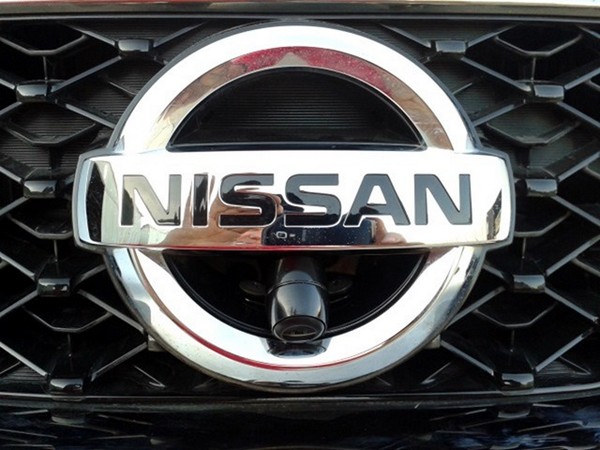

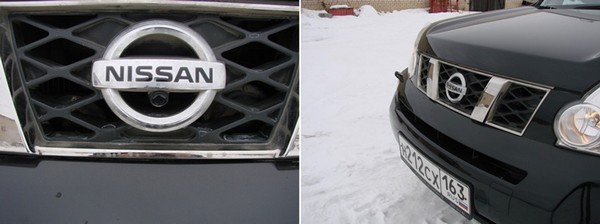

Камеру переднего вида вживил в эмблему на решетке радиатора. Снизу в эмблеме сделал прорезь размером под корпус камеры, выставил нужный угол и залил изнутри клеевым пистолетом

32:2120



33:504

Со стороны практически незаметно

33:569

34:1074

Настроена видеть край бампера

34:1133

35:1638

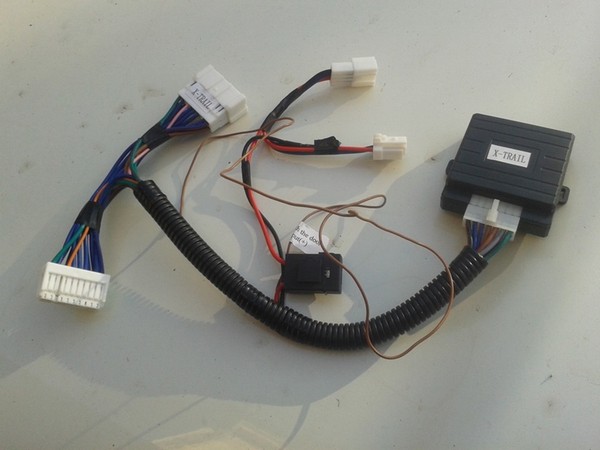

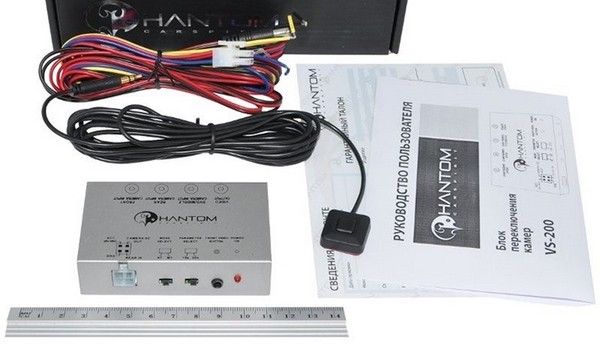

Камеры подключены к ГУ через вот такой блок переключения камер. При включении задней передачи включается камера заднего вида, после выключения заднего хода, блок переключает на переднюю камеру на 10 сек. Такой алгоритм очень удобен при маневрировании в стесненных условиях, например тырканье вперед-назад при параллельной парковке. Еще изображение с передней камеры можно включить принудительно по кнопке из салона.

35:2406



36:504

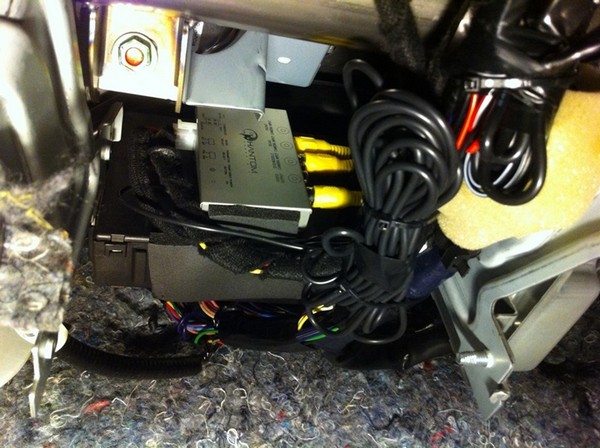

Закрепил phantom за бардачком, там-же и пучки проводов от камер

36:616

37:1121

Кнопку включения передней камеры из комплекта использовать не стал. Для этой цели поставил кнопку отключения парктроника от renault koleos, по дизайну и подсветке идеально подходит к нашим. Установлена вместо пустой заглушки рядом с кнопкой попогрея, подсветку взял с нее-же. Идею с кнопкой подсмотрел у ewano www.drive2.ru/l/1767120/, там-же есть каталожный номер, кому интересно.

37:1784

38:2289

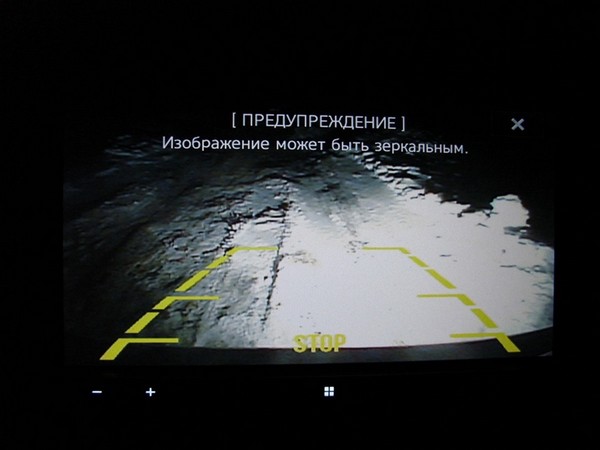

фото изображения с передней камеры в полной темноте и при включенном ближнем

38:144

39:649

Для своей инсталляции использовал кнопку отключения парктроника от Renaul Koleos, как идеально подходящюю по дизайну. Каталожный номер кнопки 28448-8722R.

39:917

40:1422

Кнопка со стороны разъема

40:1473

41:1978

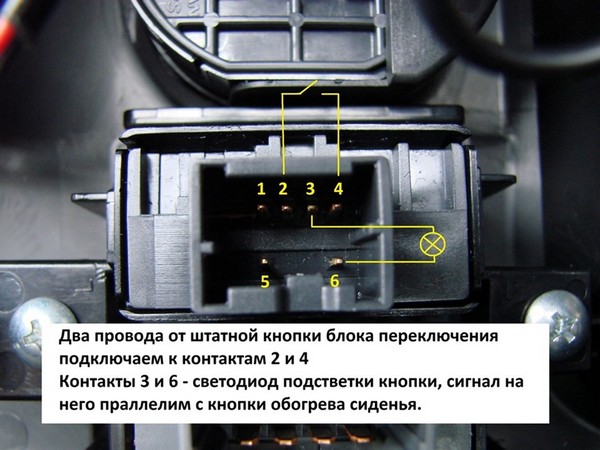

Подсветку запараллелил от соседней кнопки попогрея, припаявшись к клеммам, предварительно вынув их из колодки.

41:2186



42:504

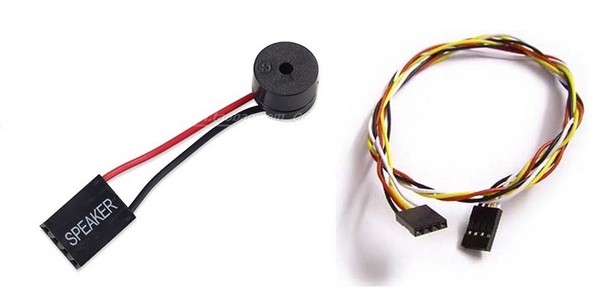

Разъем проводки для новой кнопки импровизировал из колодки компьютерного спикера, или же кабеля аудио CD-ROMа. По размеру и шагу контактов идеально подошла. Штекеры для проводов в такую колодку куплены в радиомагазине.

42:904

43:1409

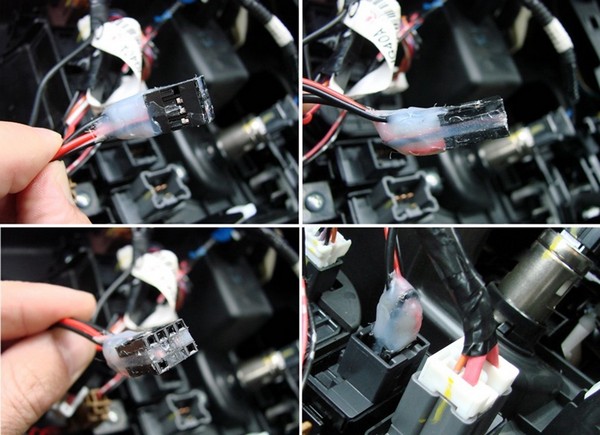

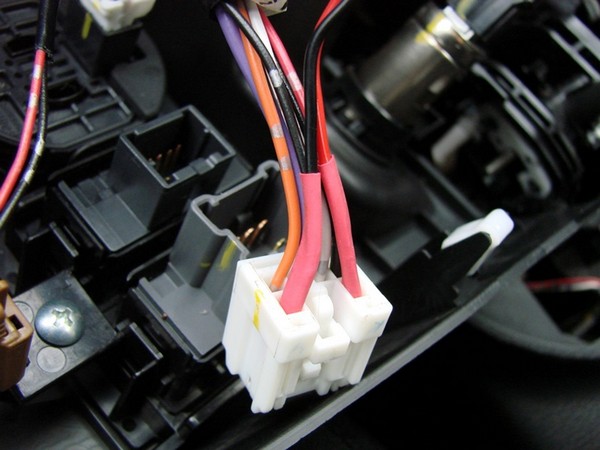

Проводку собрал по схеме использовав 2 вышеуказанные колодки. Собрав по месту залил конструкцию термоклеем. Получился вот такой самопальный разъемчик. В кнопке держится довольно плотно, и при желании легко вынимается.
