Подогрев сидений Nissan Sunny b15
Содержание статьи:
- Установка подогрева сидений Nissan Sunny b15
- Подключение подогрева сидений и распиновка Емеля УК-2 в Nissan Sunny b15
Подогрев сидений Nissan Sunny b15
Самую простую для меня и быстро завершившуюся часть установки опущу — часть с установкой нагревалок в сиденья.

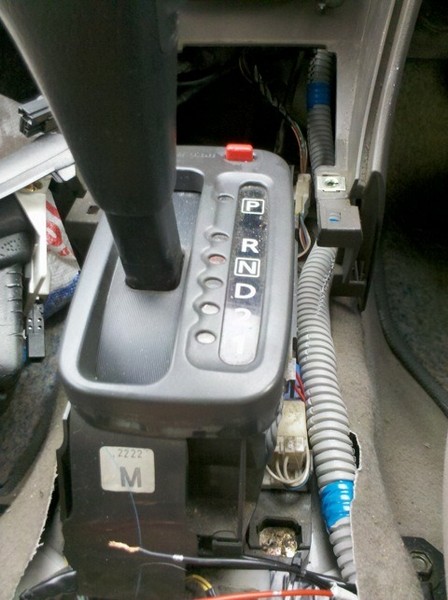

Всего-то и нужно было открутить их ключам на 14, занести домой и после неполного демонтажа обшивки запихать нагревашки под родные чехлы. Проводку и реле спрятал под подушкой для попы, провода питания и управления вывел из-под этой же подушки в отверстие для воздуховода в ногах заднего пассажира и провел к ручнику. После при помощи паяльника наращиваем длину проводов управления и, спрятав их в гофру, проводим под рулевую колонку.

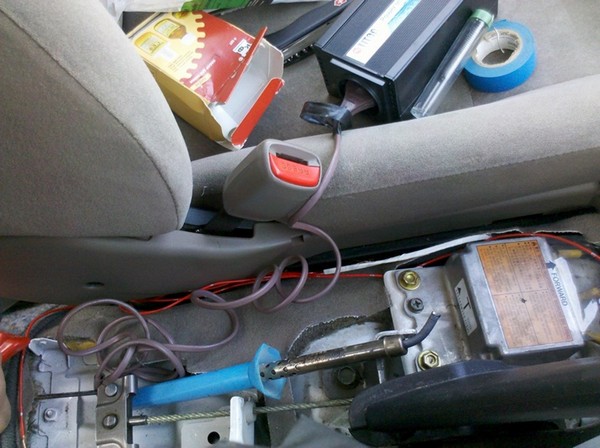

Кстати, при снятом подлокотнике появляется отличное место для полёживания горячего паяльника.

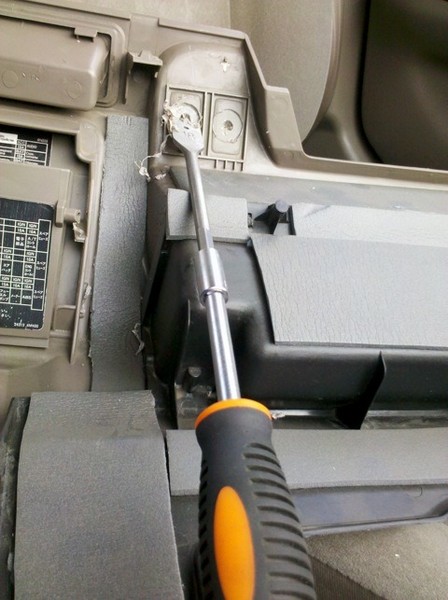

При поиске места для установки оказалось, что поставить две, казалось бы — небольшие кнопки, очень сложно. То симметрия не получается, то неудобно, то подходящее на первый взгляд место при осмотри изнутри оказывается негодным. В общем выбор пал на панель с подрулевой полочкой. Снимаем её, откручиваем крепление диагностического разъема, находим с обратной стороны полочки две прямоугольные подштамповки под кнопки — их центр заботливо помечен ниссановчанами едва различимым перекрестием. Им верить можно, проверено.

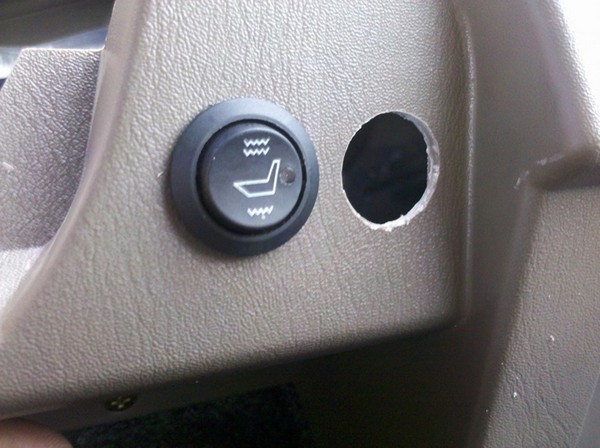

Продавец подогрева утверждает, что установочный диаметр кнопки — 20мм, но я перестраховался — взял перьевое сверло на 18 и после обработал канцелярским ножом — встали как влитые, не прокручиваются.
Прикидываем нужную длину управляющих проводов, напаиваем фишки, изолируем и крепим, куда удобнее.

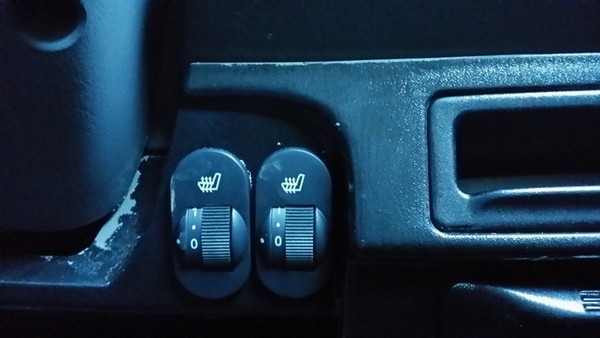

Подключаем кнопки, собираем, любуемся.

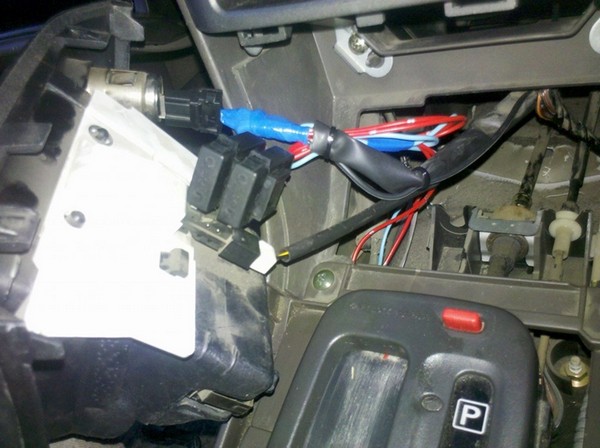

Ну а с подключением питания подогревов все оказалось просто: припаиваемся к прикуривателю, провода цепляем стяжками к существующей проводке, чтоб не болталось и не цеплялось. Здесь же прячем предохранители — чтоб их проверить даже отвертка не понадобится.
Подогревы имеют два режима работы: сильный и слабый нагрев. В режиме сильного нагрева один попогрей потребляем примерно 4,5 ампера, что предохранителю прикуривателя как слону дробина, даже если включить сразу оба. Даже если добавить зарядное телефона или регистратора, думаю ничего страшного не произойдёт. Главное — пропаять и заизолировать как следует.
Установка подогрева сидений и распиновка Емеля УК-2 в Nissan Sunny b15

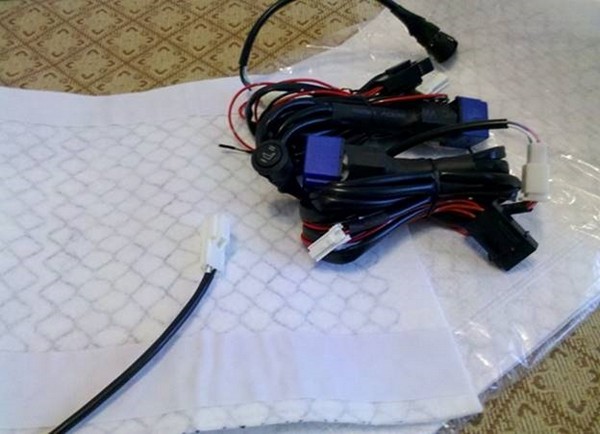

Решился на покупку подогрева сидений Емеля УК-2. У нас сейчас стоит примерно 3600, старая версия. На сайте потом выглядел, что уже есть новая версия. В ней нагревательный элемент — провод, в моем — углеволокно. Все остальные параметры одинаковые.
Схема установки находится на самой коробке изделия.
Я ставил в 3 этапа:
1) установил нагревательные элементы под обшивку сидений
2) поставил кнопки
3) подключил электрику

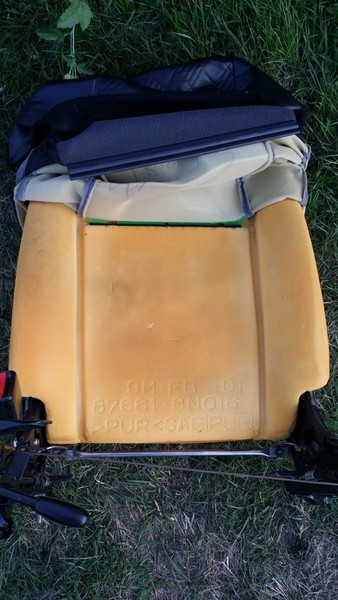

Для установки нагревательных элементов необходимо вытащить сиденья из машины. Затем снимаем чехлы у кого есть и стягиваем обшивку, которая по сути тоже чехлы, со спинки. На обшивке, где идет прострочка, там с обратной стороны пришита сетка, похожая на зеленую москитную, на конце которой идет пластик вдоль всей сетки и за этот пластик на скобах металлических все это дело прицепляется к сидушке за металлические стержни типа стальной проволоки.
Так крепится обшивка к сиденью
Нагревательный элемент в спинку как раз нормально встает до сетки, а вот на сидушке пришлось сетку эту обстригать, так как она сделана так, что через нагревательный элемент ее никак не проделать. Получается боковые закрепляются, а по середине, которая проходит — она обрезается. Затем оба проводка выводятся под сиденье и прикрепляются хомутами пластиковыми.

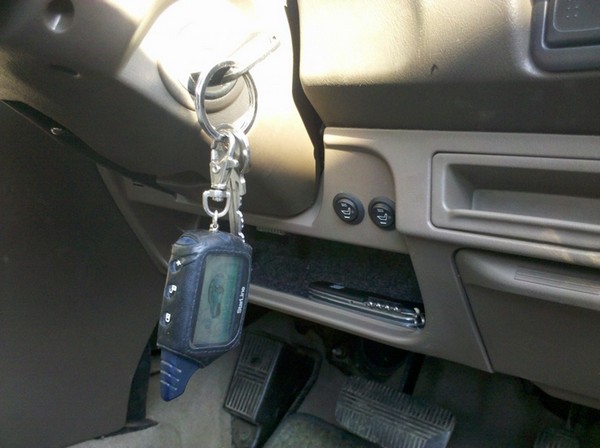

Кнопки я вывел на единственное место, куда только можно было их вывести в Саньке, в панель под рулем рядом с замком зажигания. Там японцами были предусмотрены 2 места, их видно если снять панель.
Управление подогревом
Подключение к проводке.
Собрался еще делать автосвет. Поэтому все сделал вместе с автосветом.

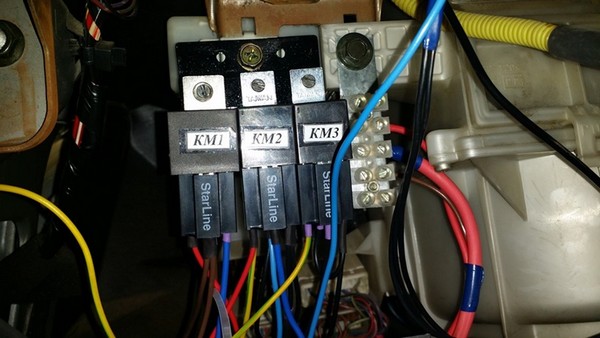

Колодка

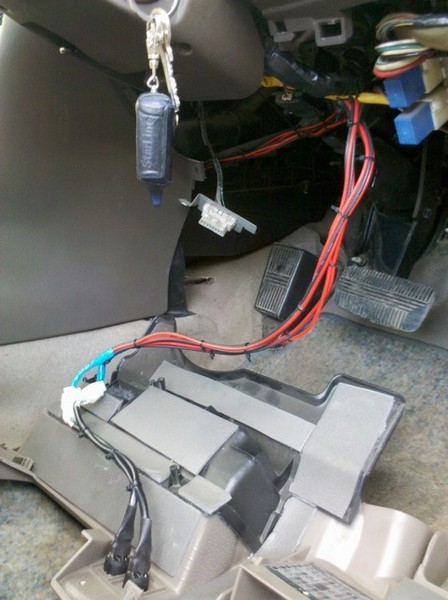

Из-под капота завел в салон провод от аккумулятора сразу на колодку, чтобы использовать и на подогрев, и на автосвет. После этого остается подключить провод к замку зажигания и 2 провода к цепи подсветки, чтобы работала подсветка на блоках управления подогревом.
Сделал я это благодаря схеме, которую я брал для перепайки приборки от суперсалона, которая была любезно выложена в сеть на форуме дрома форумчанином voron-itc. Я надеюсь, он не будет против если я выложу ее в своем бортжурнале и огромное ему спасибо за эту распиновку.

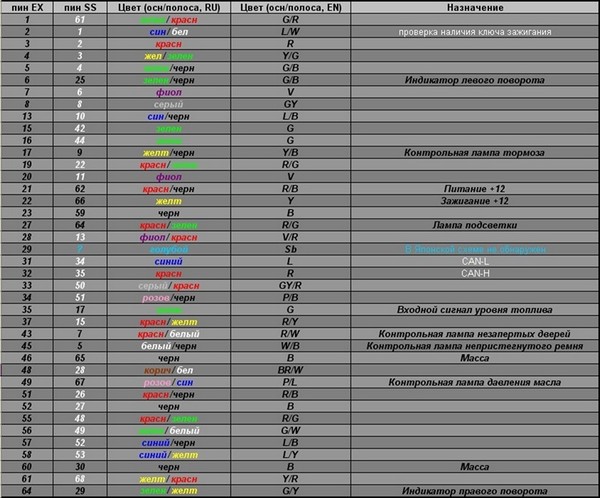

Распиновка приборки
Здесь мы видим, что зажигание +12 у нас на желтом проводе на 66 контакте суперсалона, туда его и паяем. Лампа подсветки — это 64 контакт, красно-зеленый провод. Сматываем два белых провода и припаиваем на этот контакт. Заводим и проверяем. При подключении проводов к блокам управления подогревом желательно их пометить, чтобы не перепутать.
https://www.drive2.ru/l/7315809/, https://www.drive2.ru/l/235852/
