Подсветка зеркал в Ford Focus 2 своими руками

Задача: установить подсветку зеркал в Ford Focus 2.

0:84

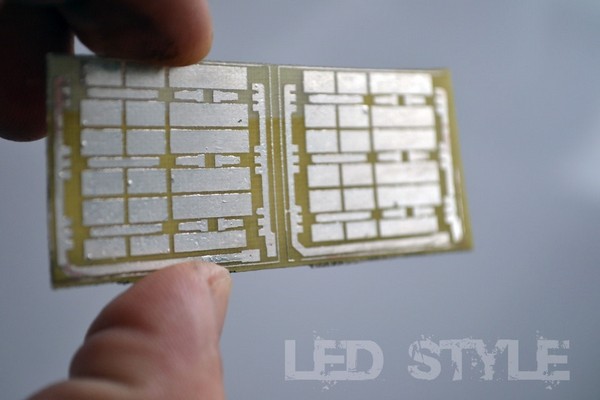

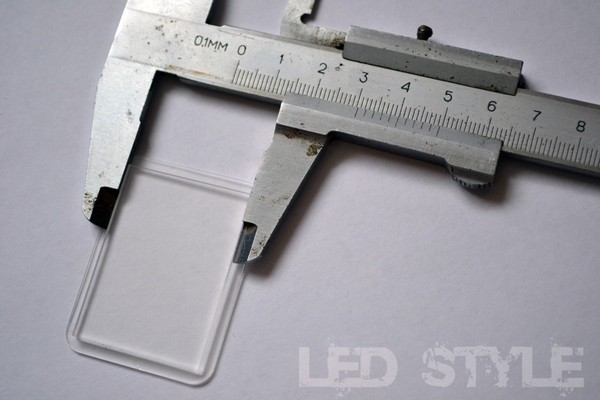

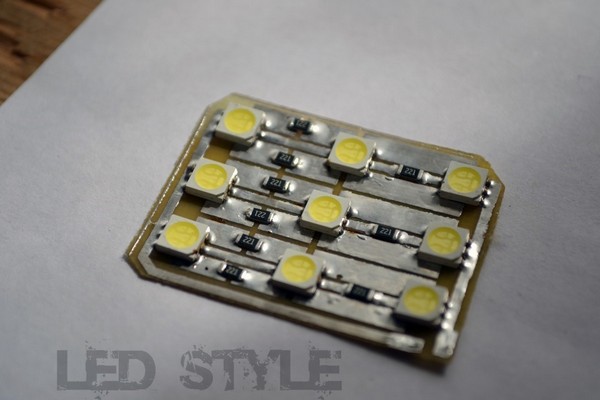

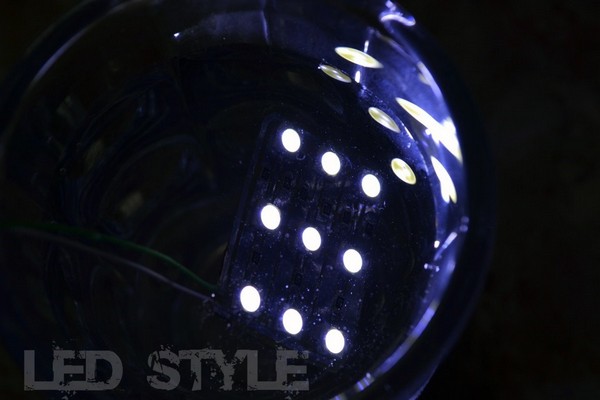

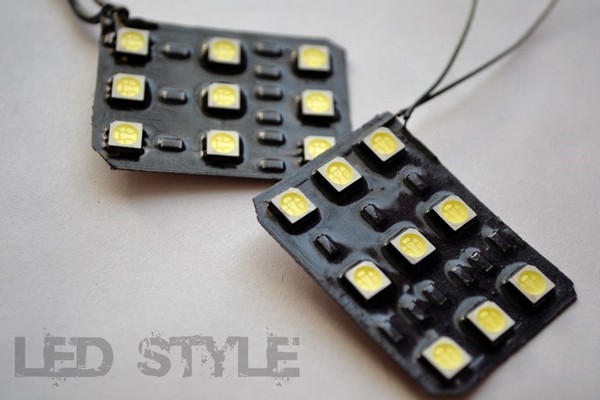

Вместе с подстаканниками мне были вырезаны и стекла для будущих плафонов. Под эти стекла изготовил платы на светодиодах 5050. Свечение ~10000К. Платы обрабатывал цапонлаком для защиты от влаги и покрасил.

0:453

Подсветка зеркал в Ford Focus 2 своими руками

1:958

2:1463

3:1968

4:2473



5:504

6:1009

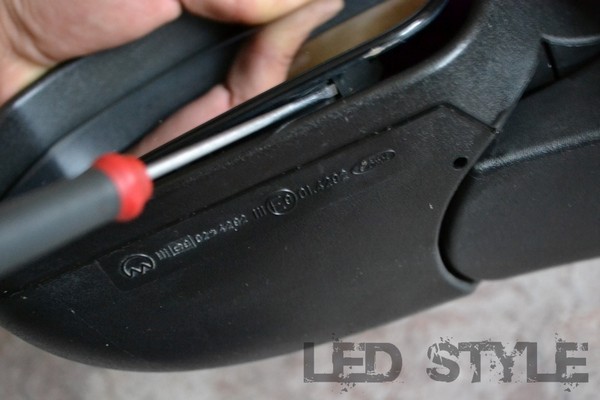

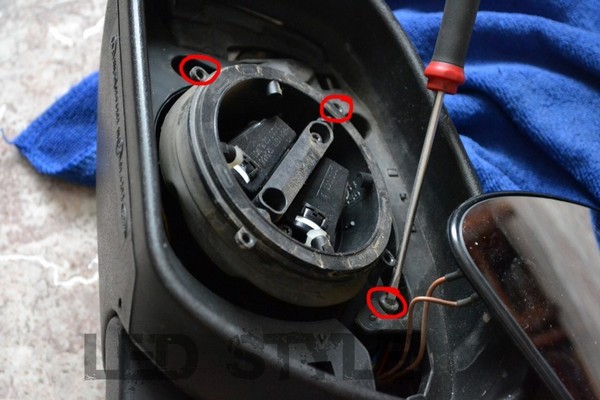

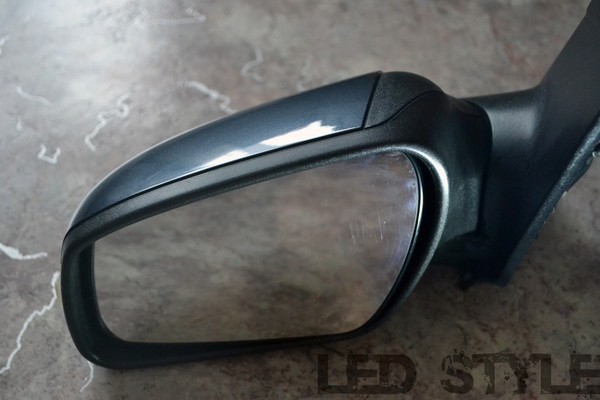

Далее, снимаем само зеркало. Зеркальный элемент держится на защелках. Далее откручиваем 3 самореза и располовиниваем на части.

6:1244

7:1749

8:2254



9:504

10:1009

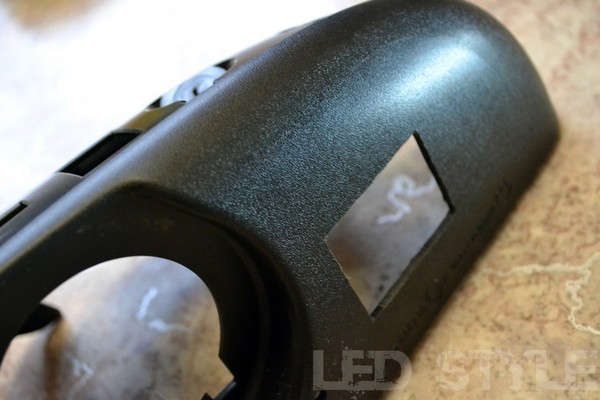

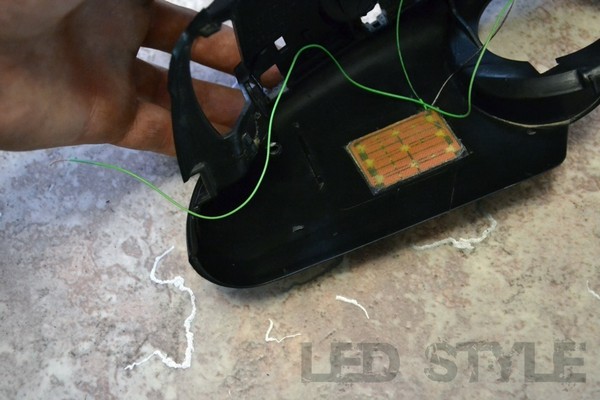

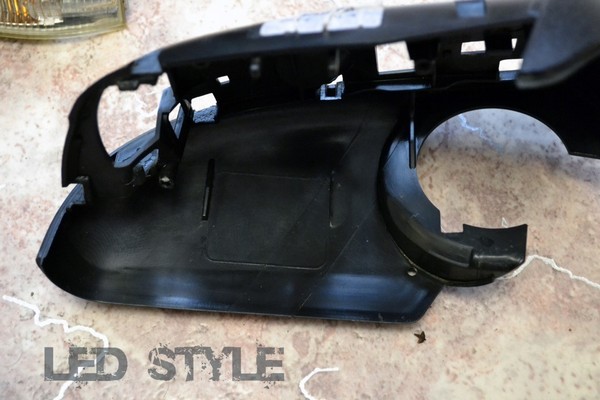

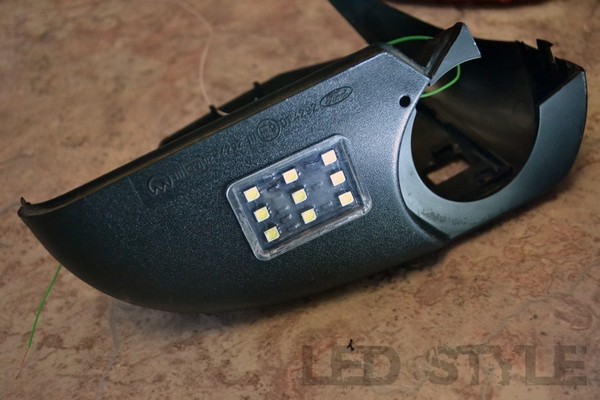

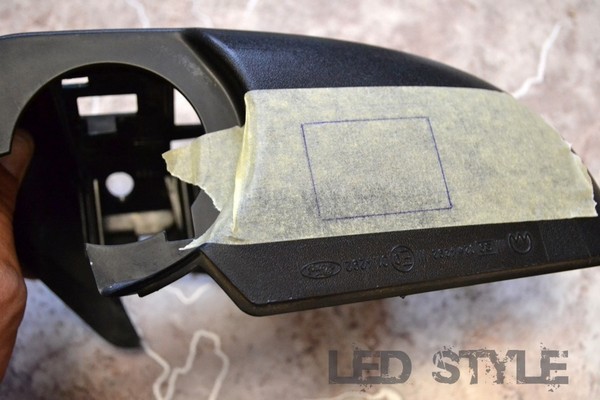

Чистим, моем и видим, что разметка под светильники уже есть, поэтому вопрос: почему их не ставят-то на дорестайл? Но они нам и не нужны, размечаем под свой плафон и при помощи дремеля вырезаем окно. В нем мы и закрепим будущий плафон на 2х-компонентную эпоксидку

10:1484

11:1989

12:2494



13:504

14:1009

.

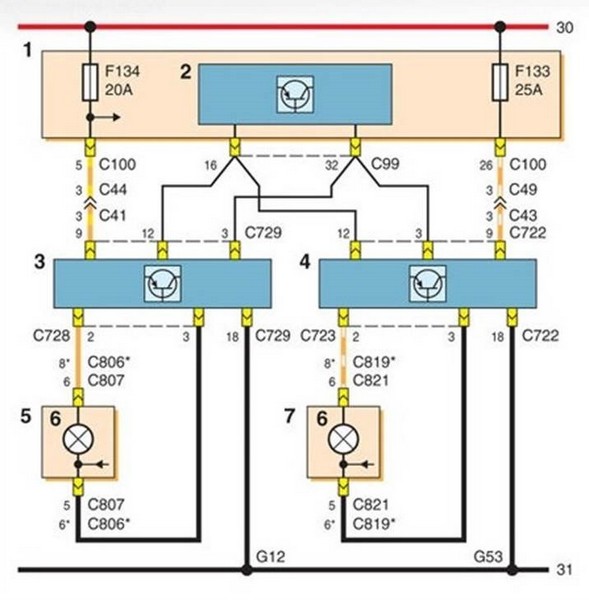

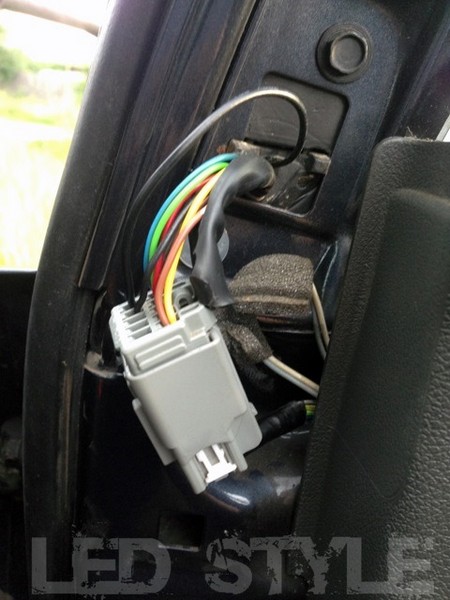

По схеме видим, что для полной картины необходимы 2 предохранителя на 20А и 25А. Плюс +12 берем от пина номер 6 (для дорестайла моложе середины 2007 года пин 8). Минус берем от желтого провода питания поворотника.

14:1387

15:1892

16:2397

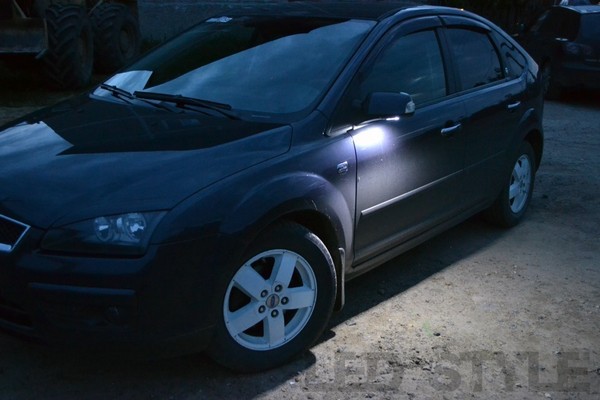

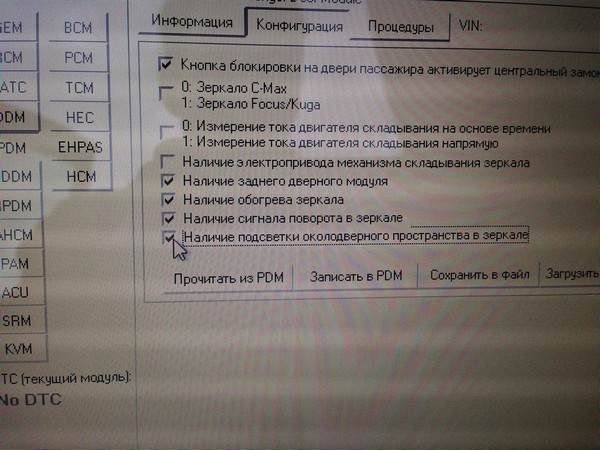

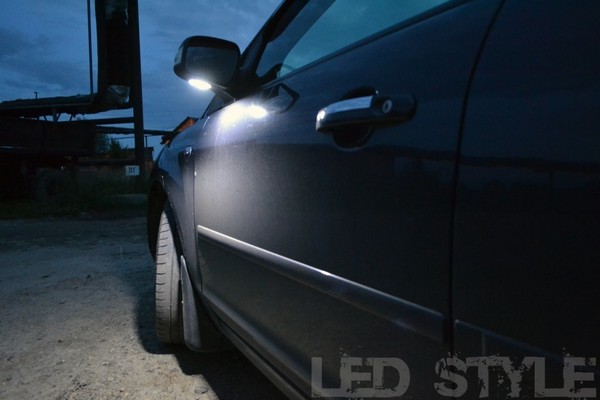

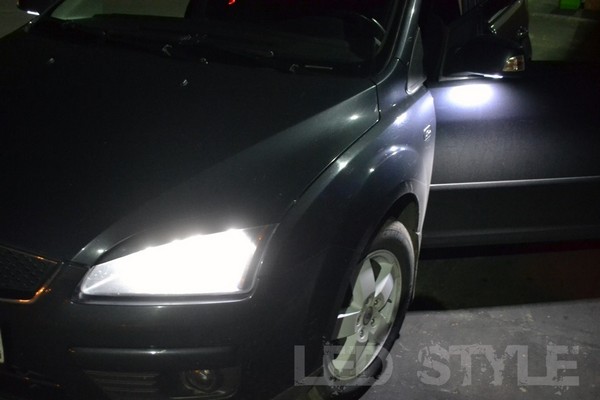

Осталось лишь прошить адаптером функцию подсветки и все светится и сияет, как и было задумано.

16:175

17:680

18:1185

19:1690

20:2195



https://www.drive2.ru/l/7164006/
