Подсветка пятой двери и полки багажника Nissan X-Trail своими руками
Содержание статьи:
1. Подсветка пятой двери Nissan X-Trail своими руками
2. Подсветка под полкой багажника в Nissan X-Trail своими руками
1. Подсветка пятой двери Nissan X-Trail своими руками

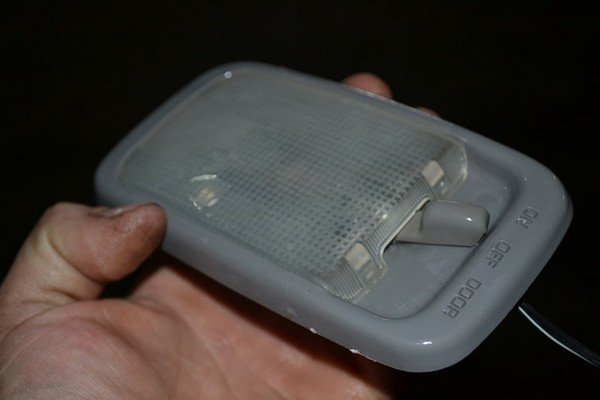

Полгода назад взял этот Экстрейл, - сразу начались поездки на природу и рыбалку. Порой очень не хватало подсветки 5й двери и вот я решил озадачиться. Плафон подсветки салона взял от Toyota Sprinter Carib (81240-12060-PO).
Помыл с помощью губки и Фэри

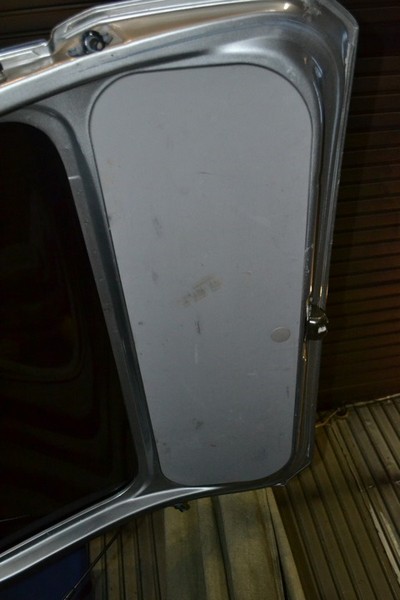

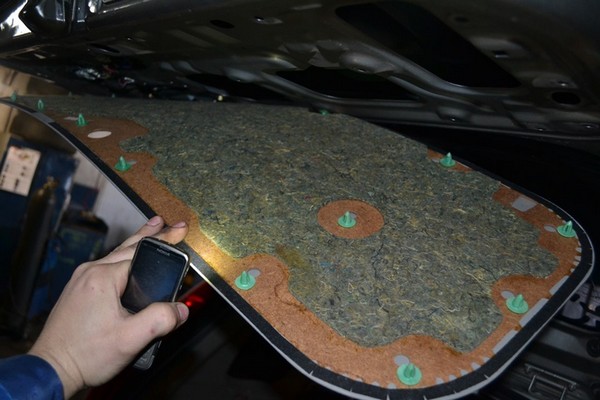

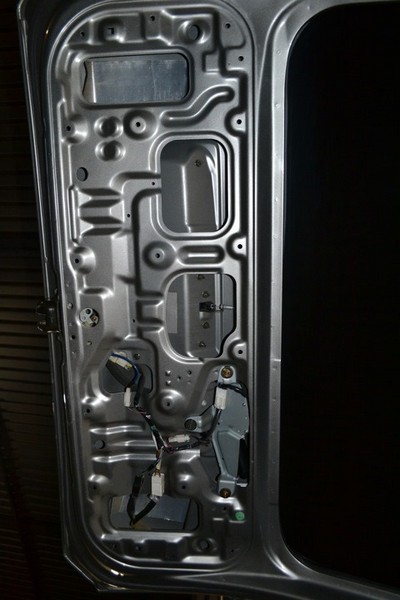

Снял обшивку 5й двери, прикинул визуально что - куда

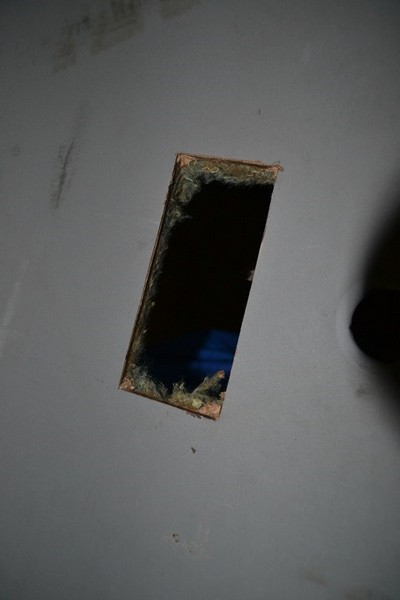

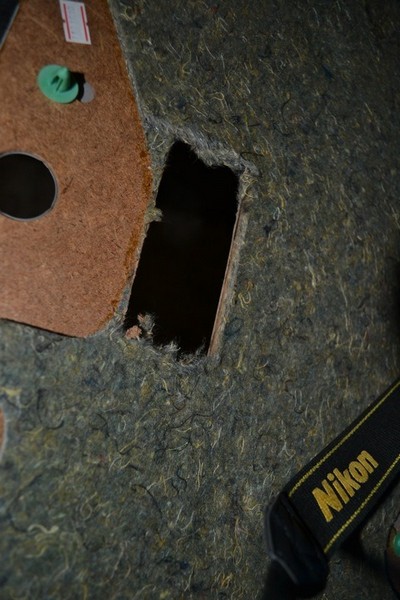

Взял болгарку и вырезал нужный прямоугольник, предварительно сняв замеры. Так как жалко было обшивку, а вдруг не получится?
Расстояние от края обшивки до плафона 100мм, параметры прямоугольника 115*50мм.

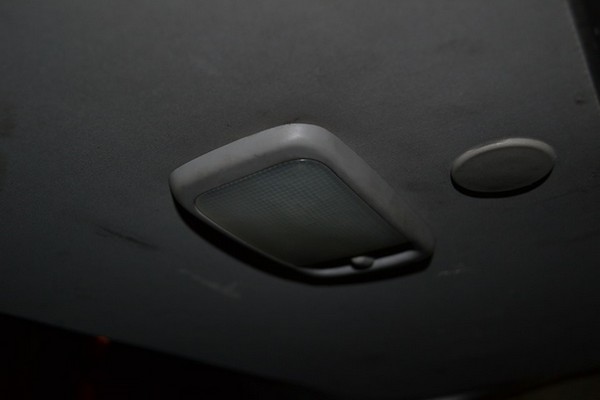

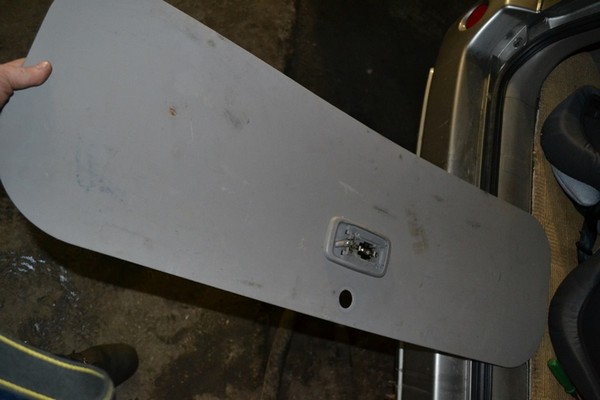

Плафон встал, как родной

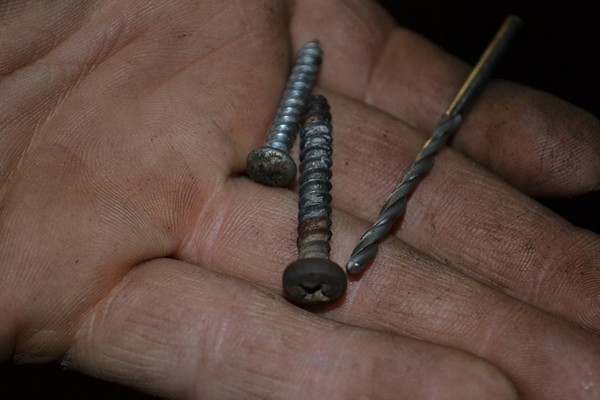

Нашел в закромах подходящие саморезы и сверло на 2мм.

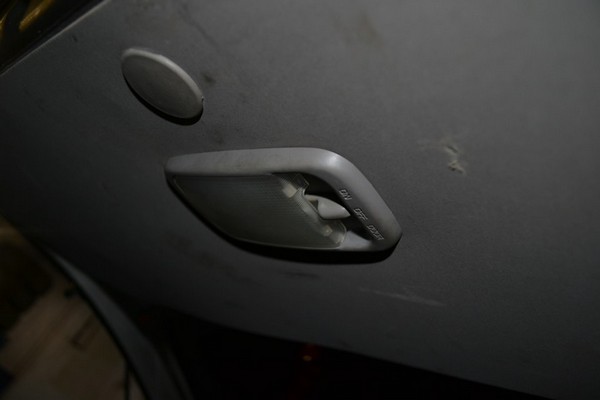

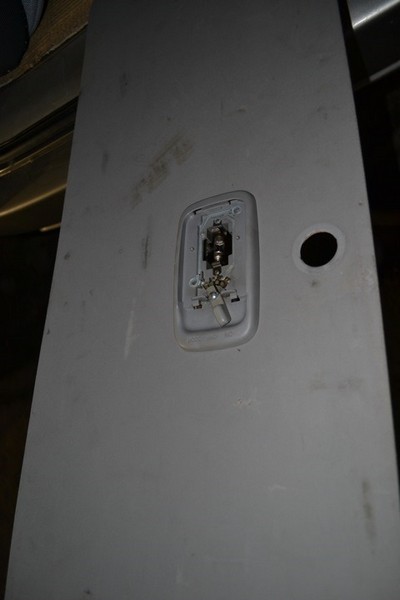

Поставил плафон и просверлил две дырки по диагонали и прикрепил плафон.

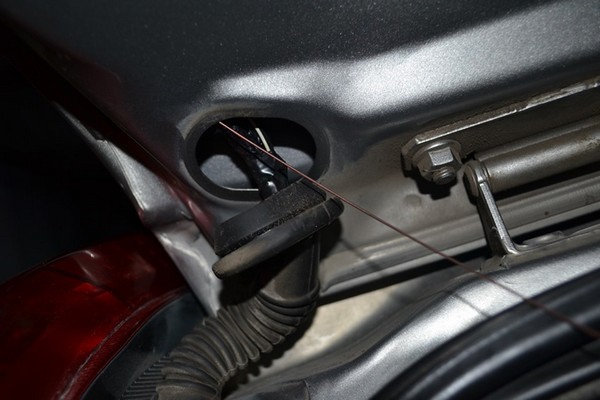

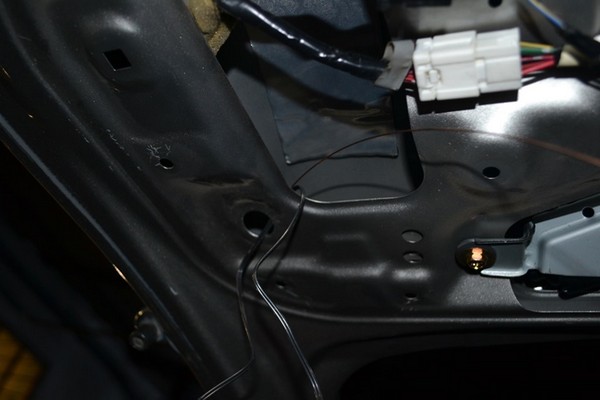

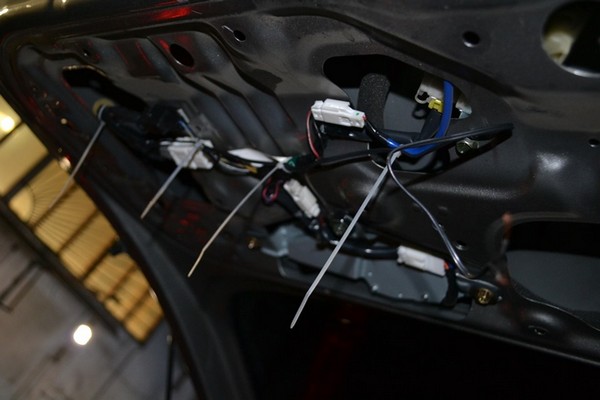

Провода проложил заранее, с помощью сварочной проволоки. Вообще без проволоки даже не думайте прокидывать — замаетесь.
Получилось вот как:
Если завтра будет время, то подключу плафон и отмою всё Фэри
Везде мне помогала сварочная проволока, без неё я б запарился прокидывать провода))

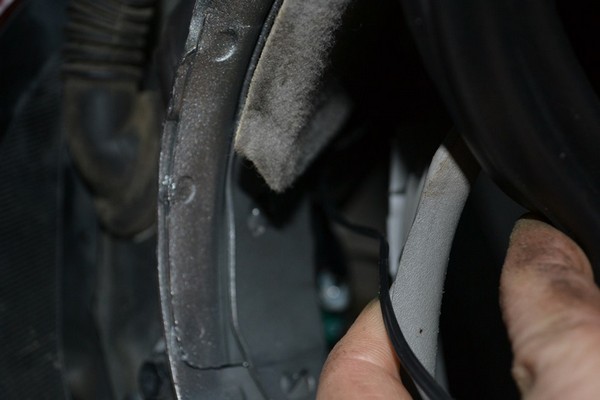

Отщёлкиваем (оттягиваем) часть пластика в районе гофры.

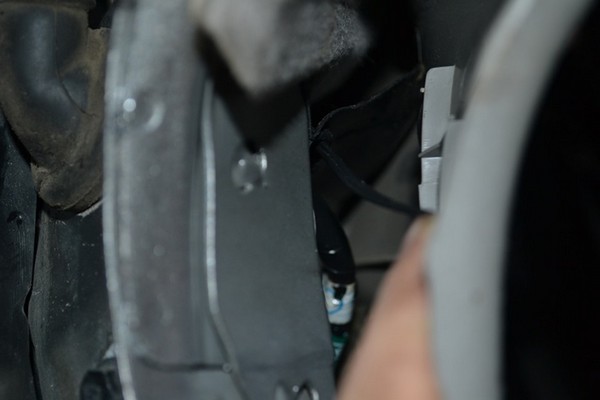

Видим чёрный жгут с проводами, рядом с ним (с помощью проволоки) протягиваем провода.

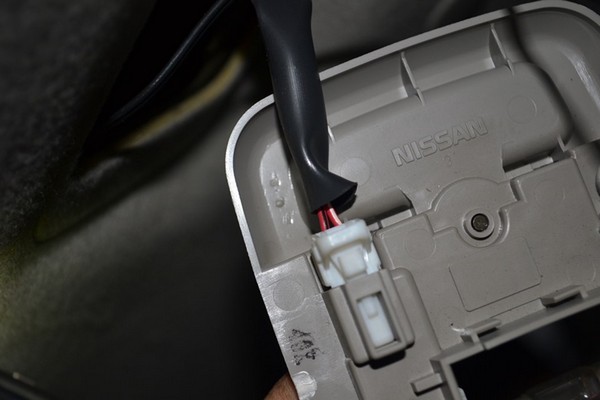

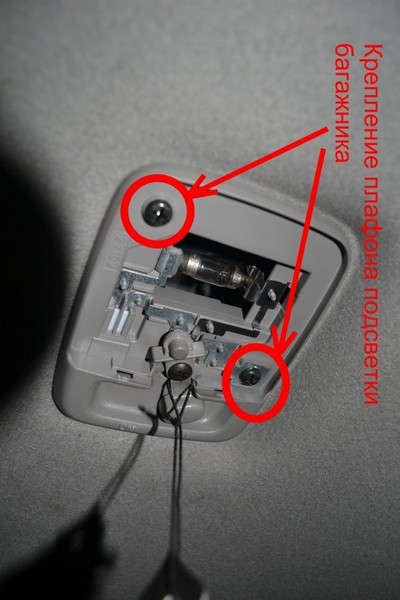

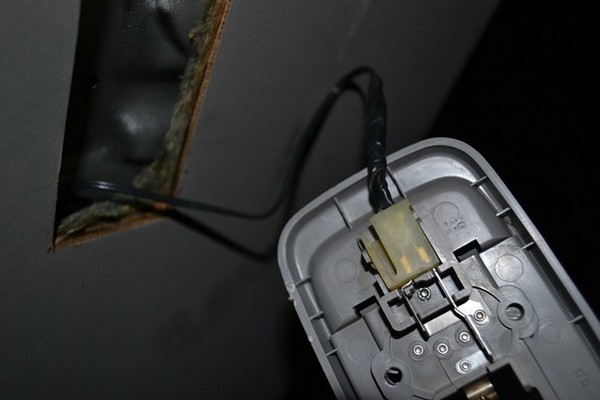

Снимаем плафон подсветки багажника.

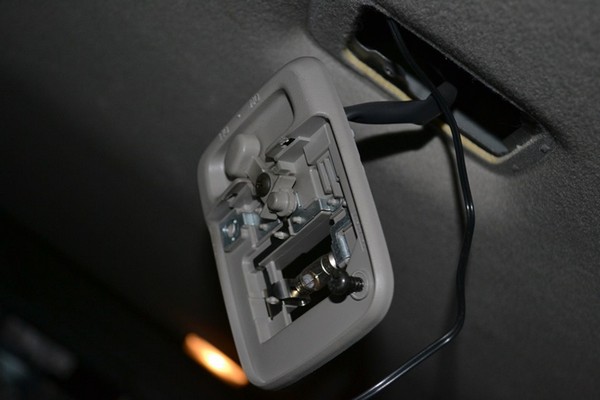

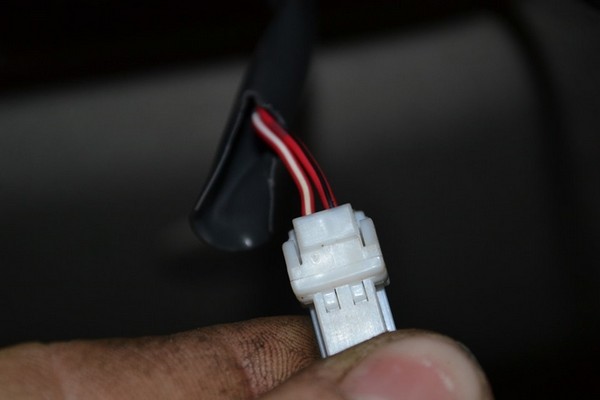

Отсоединяем разъём.

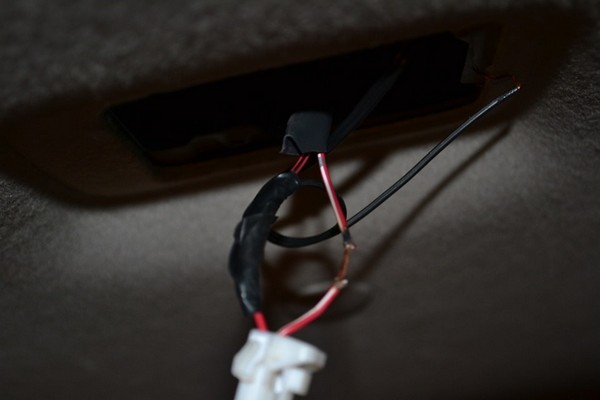

Запитываем провода:
Красный с чёрной полоской — переменный "-" к нему цепляем на открытие дверей.
Красный с белой полоской — постоянный "+".

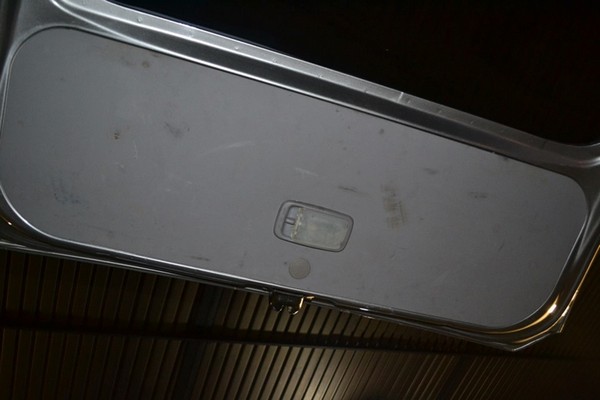

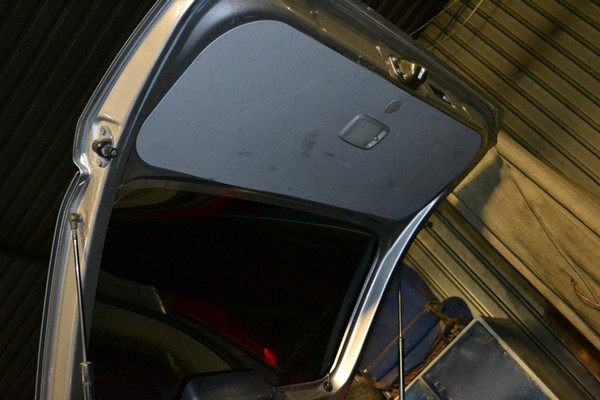

В конце получилось так:
Но этого нам мало, что б понять как на самом деле освещает подсветка 5й двери))) Сделал пример освещения:

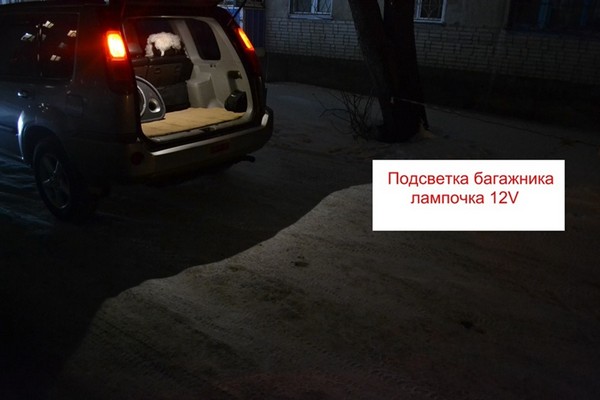

1. Подсветка багажника (лампа 12V);

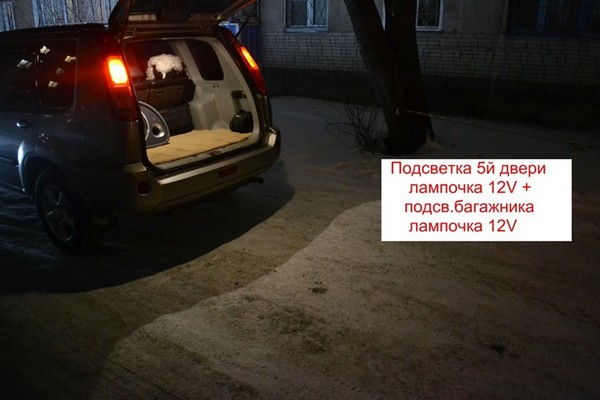

2. Подсветка багажника (лампа 12V) + Подсветка 5й двери (лампа 12V);

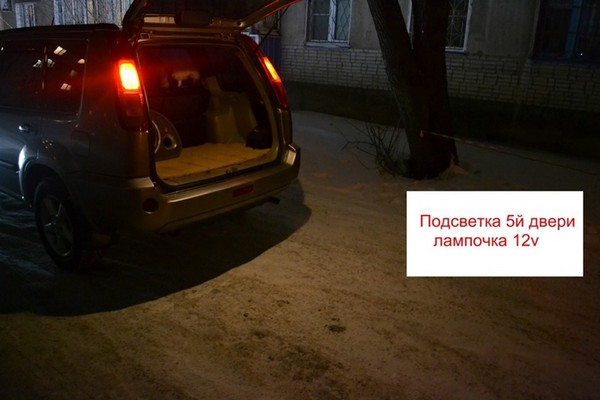

3. Подсветка 5й двери (лампа 12V);

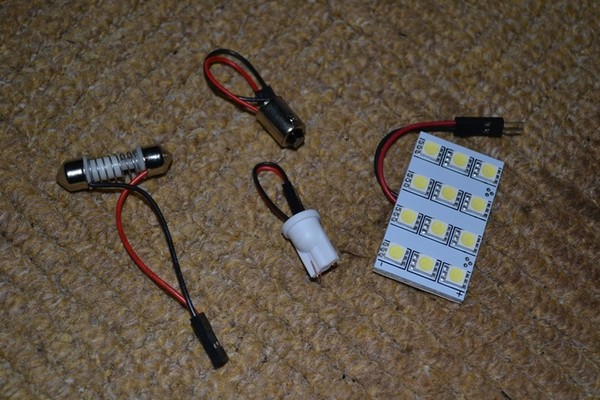

Как-то мрачновато получилось, - едем покупаем светодиоды (100р.)

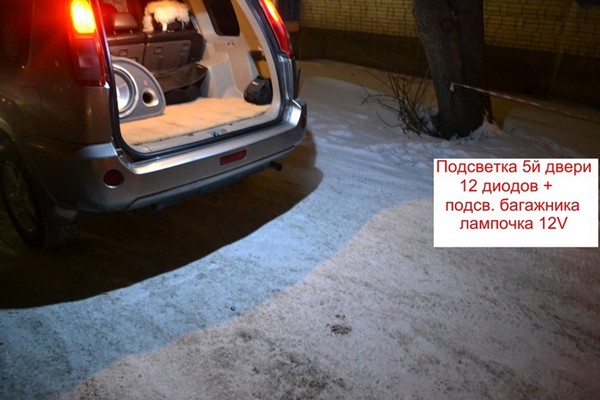

4. Подсветка багажника (лампа 12V) + Подсветка 5й двери (диоды 12шт.);

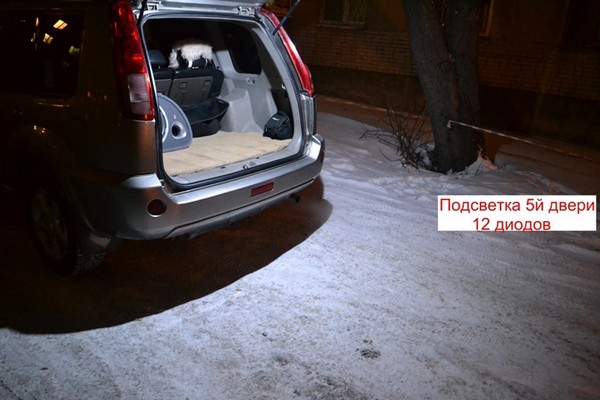

5. Подсветка 5й двери (диоды 12шт.); Теперь лучше))
2. Подсветка под полкой багажника в Nissan X-Trail своими руками
Вас не раздражает, что под полкой в багажнике ничего не видно в темноте? И меня тоже это достало…

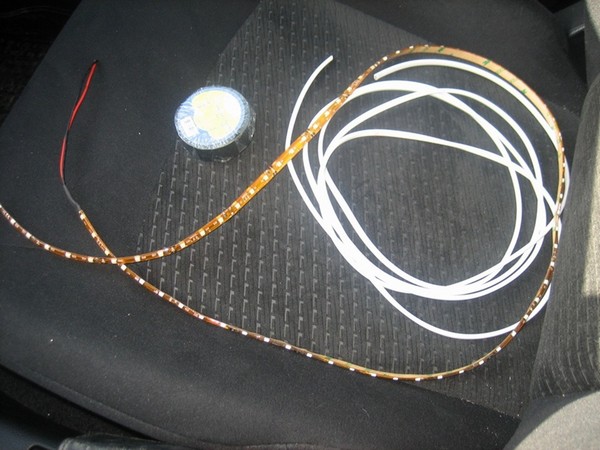

Покупаем 120 см. светодиодной ленты, 3 метра двужильного провода и моток изоленты.
Видел на форуме, как человек подключил ленту фишками (папа и мама), но такой вариант меня не устроил. При снятии полки надо помнить, что необходимо разъединить фишки, иначе можно просто оторвать провода — нет, мы пойдем другим путем… сложным, но лучшим!

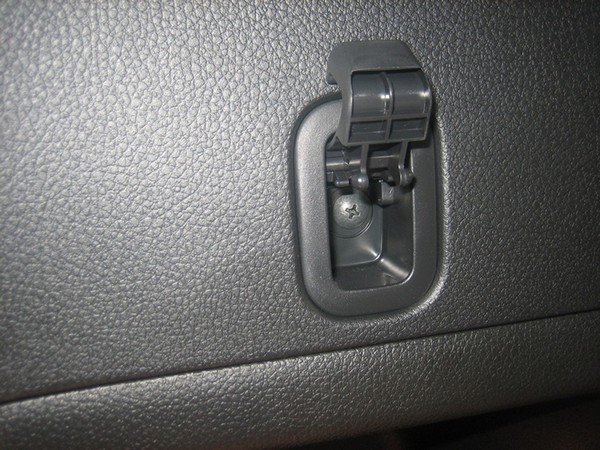

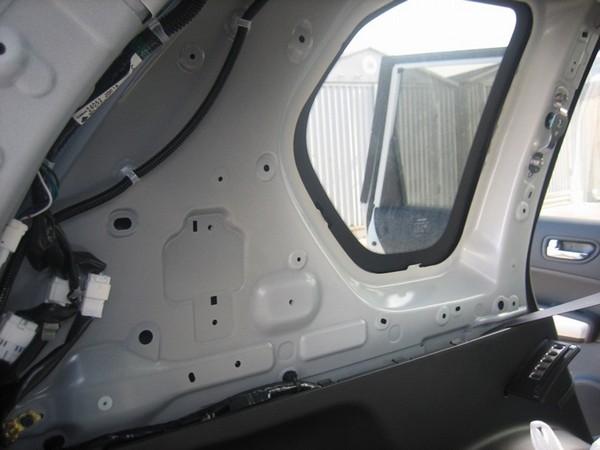

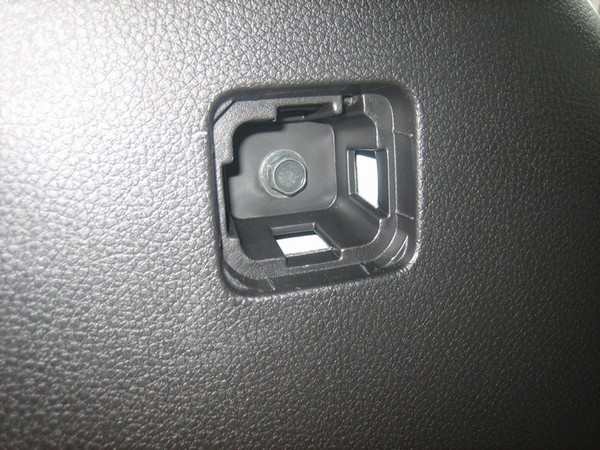

Снимаем полку в багажнике и откручиваем крепление обшивки багажника с левой стороны

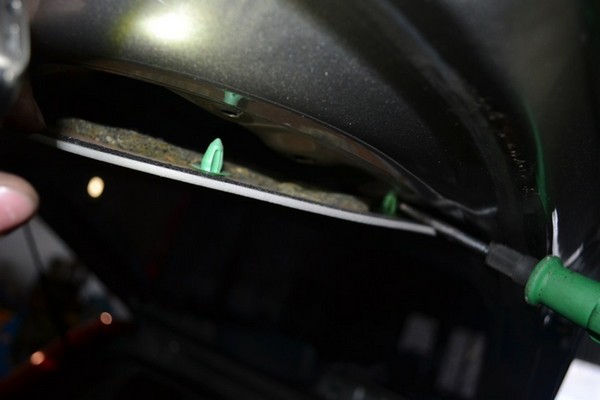

Отдираем обшивку от кузова с разумным применением силы. Держится она на пистонах.

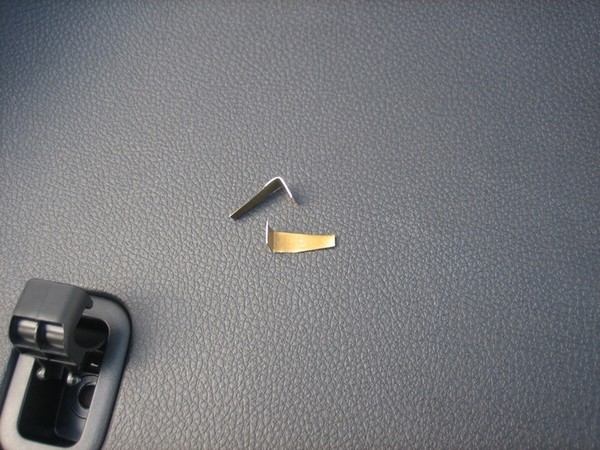

Вырезаем из жести две таких железочки (назовем из клеммы).

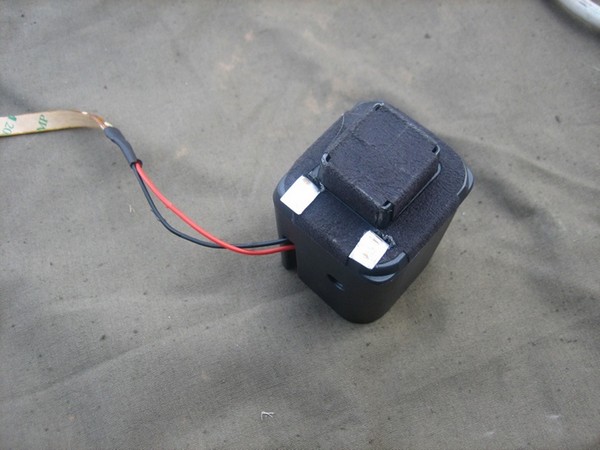

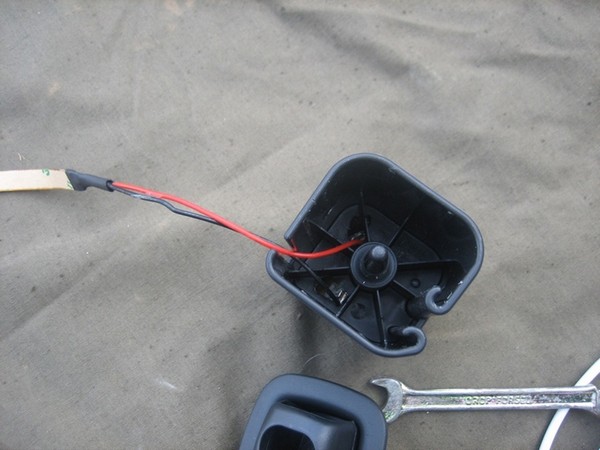

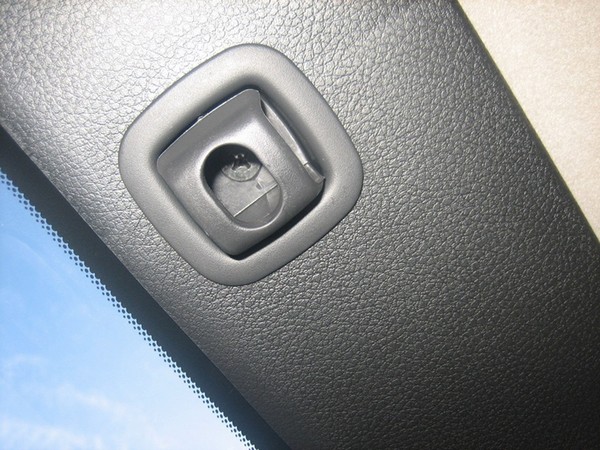

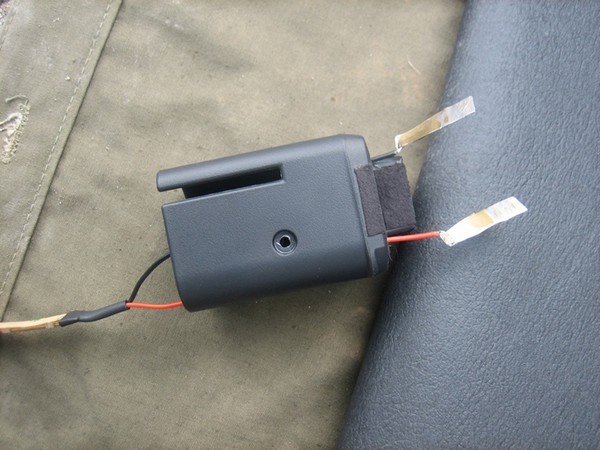

Снимаем левую пластиковую заглушку с балки нашей полочки и будем крепить на нее две клеммы (плюс и масса)

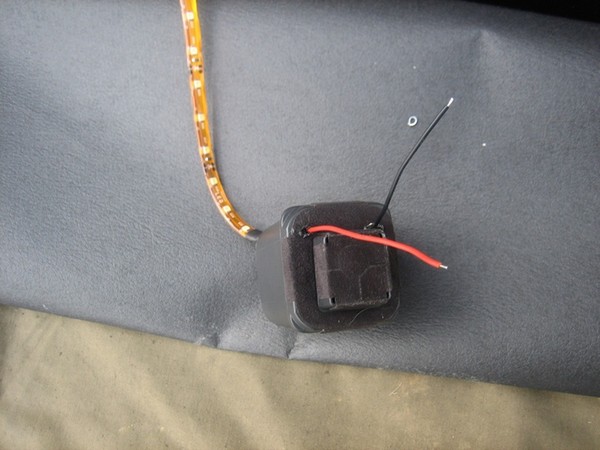

Проплавляем паяльником отверстия под клеммы и протаскиваем в них провода от светодиодной ленты
Крепим клеммы
Теперь готовим две такие же клеммы на обшивку пластика багажника (плюс и масса)

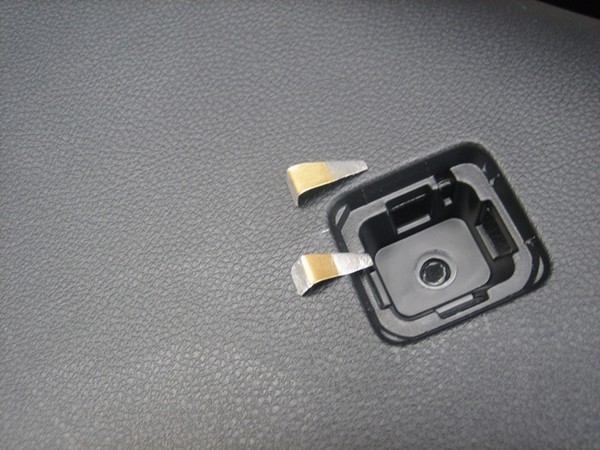

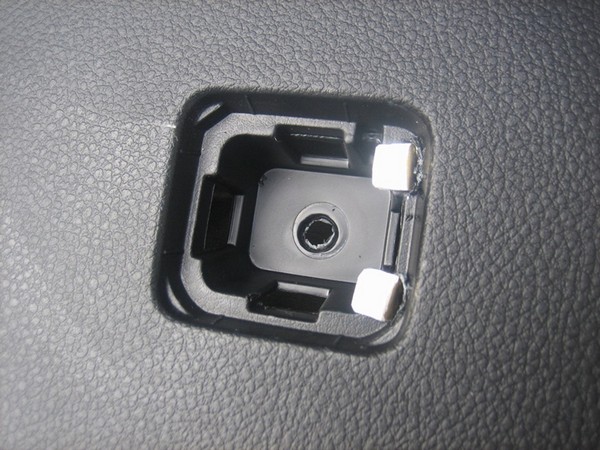

Проплавляем отверстия и крепим клеммы

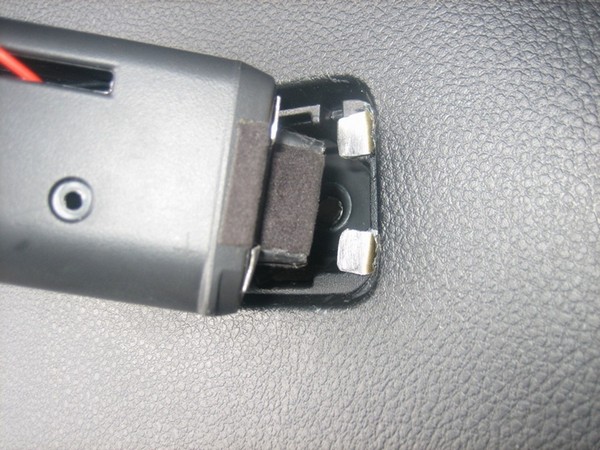

Вот так будет контачить полка с кузовом
Вид сзади. Все хорошенько изолируем

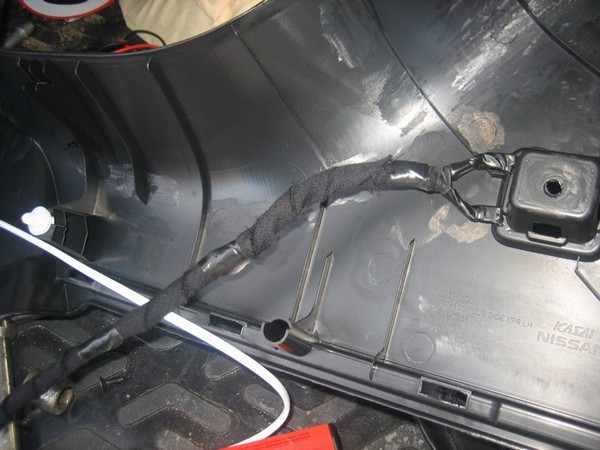

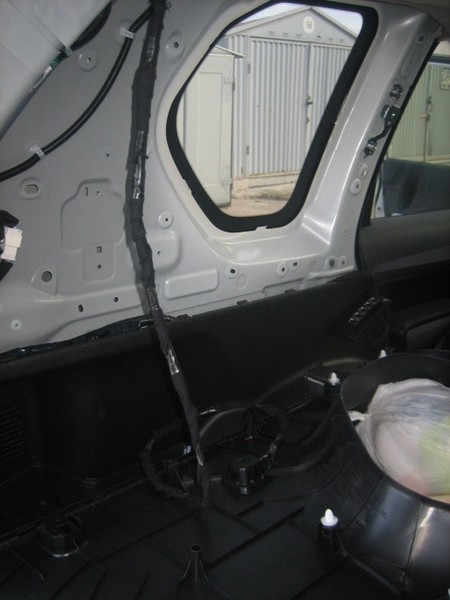

Что бы провода не тарахтели по пластику оборачиваем проводку материей и прихватываем изолентой
Питание берем с потолка (верхнего плафона) в багажнике

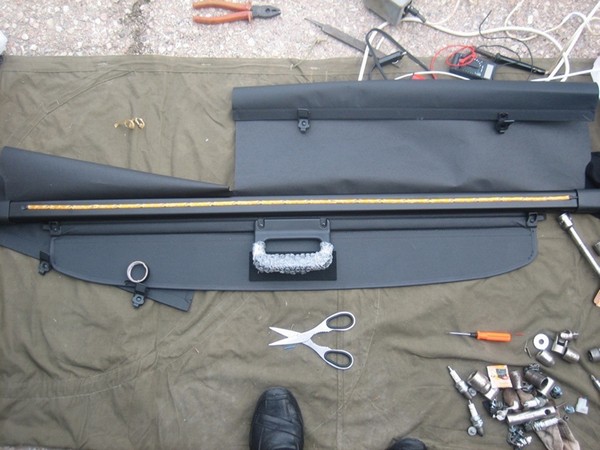

Собираем полку и клеим на нее светодиодную ленту

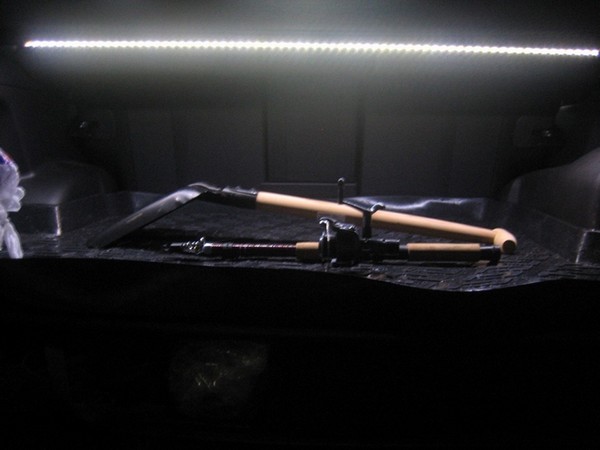

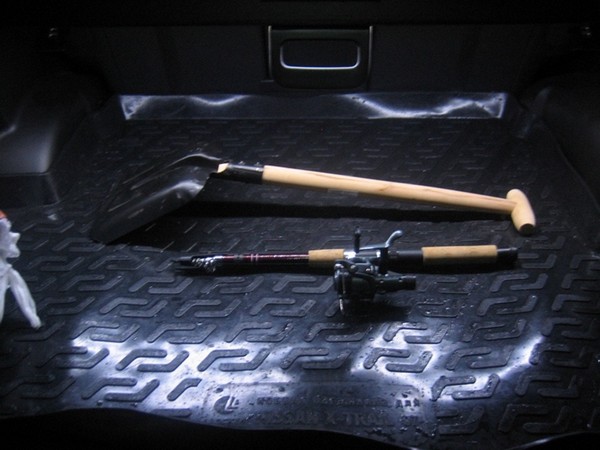

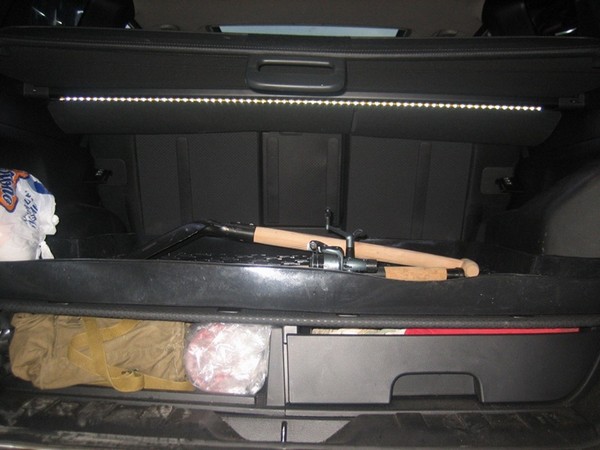

Получаем офигительный результат
Сломал три пистона. Поэтому советую прикупить их заранее. Но в багажнике теперь можно операции по трансплантации органов проводить – очень светло!
https://www.drive2.ru/l/627845/
https://www.drive2.ru/l/2829465/, https://www.drive2.ru/l/2859094/
