Неполадка: с момента покупки Крузера антенна жила своей жизнью: выдвигалась, когда хотела, когда надо не складывалась. Сегодня появилось свободное время на исправление этой неполадки, которая рано или поздно случается с любым крузером или 470-ым.

0:1482

Ход работ по восстановлению работы антенны в Toyota Land Cruiser 100

0:1594

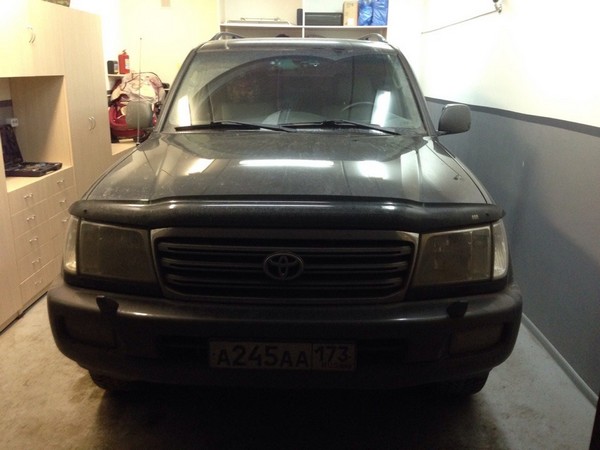

Ремонт антенны в Toyota Land Cruiser 100

1:2099




2:504

Снял правый передний подкрылок

2:565


3:1070

Сам привод антенны бережно упакован тойотавцами в плотный полиэтиленовый пакетик

3:1225


4:1730

Выдвинул антенну на всю длину

4:1788

При выключении зажигания антенна по сути должна полностью складываться. Но она у меня уходила только на третью часть. А при разборке мне нужно было чтобы антенна была максимально выдвинута. Понажимал на кнопку, немного помог рукой, выдвинул, а потом в положении ключа зажигания ON снял клемму аккумулятора. Таким образом антенна не сложилась.

4:2416




5:504

Гайку на крыле откручивал плоскогубцами

5:582

Пробовал по-всякому, но помогли только плоскогубцы. Со стороны капота лучше положить какую-нибудь тряпку, чтобы не повредить ЛКП.

5:822


6:1327

Шток антенны

6:1354


7:1859

Вот что внутри на зубчатой ленте

7:1922


8:2427



Сам блок антенны крепится на одном болте

8:77


9:582

Отсоединил фишку

9:617


10:1122

Сам механизм антенны

10:1164


11:1669

Производство Denso номера на фото

11:1730

В шток антенны заливал WD-40 до тех пор, пока не смыл всю грязь из нее.

11:1855


12:2360



Снял крышку

12:24

После того как снял крышку на зубчатой ленте сделал отметку ее положения, чтобы при сборке поставить ее на то же место.

12:244


13:749

Грязь внутри

13:776


14:1281

Другая часть тоже в грязи

14:1331


15:1836

Смазки наподобие заводской под рукой не было, поэтому где нужно немного намазал литола. Там, где заводская смазка была чистой — не трогал, старался сохранить ее насколько возможно.

15:2170




16:504

Зубчатая лента наполовину почищена

16:573

Зубчатую ленту чистил тряпкой так как в гараже не было зубной щетки. Щеткой я думаю было бы намного быстрее.

16:773


17:1278


18:1783


19:2288




20:504

После того как все почистил и собрал все стало работать отлично.

20:625

Потом антенна опять начала барахлить. Заказал шток антенны в надежде, что с новыми зубчиками будет складываться и раскладываться без проблем. Что из этого вышло…

20:926

От электрики я далек, поэтому по всяким таким делам езжу к специально обученным людям. Последний раз устанавливали мне колонки, усилок, ГУ, камеру заднего вида, адаптер руля в Автопилоте. Ребята ПРИВЕТ! и все вроде бы хорошо установили, правда были шумы посторонние от ГУ их устранили, хоть и говорили сначала что у пионеров это у всех и это норма, на что я ответил, что башка почти за 30 руб не должна вести себя как какой-нибудь эленберг, они нашли выход шуметь перестало. Меня интересовал вопрос антенны, почему она не работает с кнопки, на что мне сказали, что нужен еще какой-то адаптер для антенны иначе никак и т.д. Ну да ладно подумал я… что-нибудь придумаю потом. Так и ездил я счастливый слушал музыку с флешки и все было хорошо, пока не включил радио, когда ехал по трассе — оно жестоко шипело. Купил усилитель антенны, дяденька, который его продавал мамой клялся, что все будет ок, но ок не было. Голимый Китай подумал я вокруг и временно забил на это дело. Но кнопка выдвижения антенны так и не давала мне покоя… В общем полез снимать еще раз антенну. Провод антенны был просто перекушен у самого блока антенны… Еще раз хочу передать привет установщикам! Зачем вы это сделали для меня большая загадка… Скрутил, заизолировал и радио заиграло! Не зря мамой клялся, вспомнил я того дядю…

20:3274



Шток антенны партномер на фото:

20:60


21:567

Кстати, внутри все чистенько, после прошлой чистки грязи больше не набивалось. Шток поменял, это не долго, надо только колпачок со старого переставить.

21:846


22:1353


23:1860

Разницы между старыми и новыми зубьями особой нет…

23:1958


24:2465



Все дело вот в этих шестеренках:

24:61


25:568

Зубья на них поизносились. В продаже их не найти. Буду с ними что то думать… один из вариантов к которому пока склоняюсь это печать на 3d принтере, уже нашел где это сделать, цена 40 руб за грамм готового изделия.
