Снятие впускного коллектора на двигателе 2.0 Suzuki New Grand Vitara

1. Снимаем минус с АКБ

0:39

2. Сливаем антифриз

0:77

3. Снимаем пластиковую крышку двигателя

0:153

4. Снимаем патрубок 1 и трубку 2

0:211

Снятие впускного коллектора на двигателе 2.0 Suzuki New Grand Vitara

1:716

5. Снимаем блок дроссельной заслонки в сборе

1:800

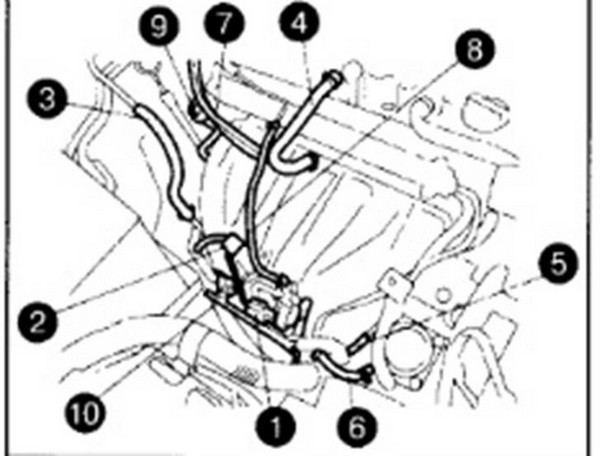

6. Отсоединяем следующее:

1:849

1 - разъем клапана адсорбера

1:903

2 - разъем датчика абсолютного давления

1:978

3 - трубку вакуума

1:1013

4 - трубку сапуна

1:1046

5 - трубку вакуумного регулятора

1:1108

6 - трубку от клапана адсорбера

1:1167

7 - трубку от вакуумного аккумулятора

1:1238

8 - трубку от клапана адсорбера

1:1297

9 - откручиваем болт фланца трубки системы рециркуляции

1:1402

10 - снимаем кронштейн клапана адсорбера

1:1478

(см. рисунок)

1:1504


2:2009



7. Снимаем приводной ремень помпы и генератора

2:87

8. Снимаем насос ГУРа не отсоединяя шланги

2:167

9. Снимаем впускной коллектор

2:224

10. Устанавливаем в обратном порядке, не забыв заменить прокладки на новые

2:362

http://autopeople.ru/forum/suzuki/grand_vitara/dvigatel_i_pitanie/66282.html

2:442
