Стартер НИВА



0:7

Содержание статьи:

0:49
  1. Описание стартера Нива
  2. Замена стартера Нива
  3. Разборка и сборка стартера инжекторного двигателя Нива
  4. Разборка и сборка стартера карбюраторного двигателя Нива

Описание стартера Нива

Описание стартера Нива

1:920



1:930

Стартер 35.3708 в сборе
1 – крышка со стороны привода;
2 – стопорное кольцо;
3 – ограничительное кольцо;
4 – шестерня привода;
5 – обгонная муфта;
6 – поводковое кольцо;
7 – резиновая заглушка;
8 – рычаг привода;
9 – якорь реле;
10 – удерживающая обмотка тягового реле;
11 – втягивающая обмотка тягового реле;
12 – стяжной болт реле;
13 – контактная пластина;
14 – крышка реле;
15 – контактные болты;
16 – коллектор;
17 – щетка;
18 – втулка вала якоря;
19 – крышка, со стороны коллектора;
20 – кожух;
21 – шунтовая катушка обмотки статора;
22 – корпус;
23 – винт крепления полюса статора;
24 – якорь;
25 – обмотка якоря;
26 – промежуточное кольцо.

1:2089



Описание стартера Нива

2:504

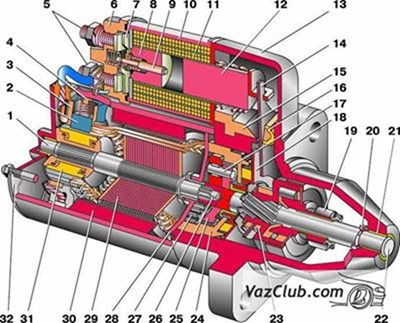

Стартер 5722.3708 в сборе
1 – вал якоря;
2 – «положительная» щетка;
3 – щеткодержатель;
4 – скоба;
5 – контактные болты;
6 – тяговое реле;
7 – контактная пластина;
8 – сердечник тягового реле;
9 – шток тягового реле;
10 – удерживающая обмотка;
11 – втягивающая обмотка;
12 – якорь реле;
13 – передняя крышка;
14 – рычаг привода;
15 – кронштейн рычага;
16 – прокладка;
17 – ось планетарной шестерни;
18 – опора вала привода с вкладышем;
19 – обгонная муфта;
20 – ограничительное кольцо;
21 – втулка передней крышки;
22 – вал привода;
23 – кольцо отводящее;
24 – шестерня с внутренними зубьями;
25 – водило;
26 – центральная (ведущая) шестерня;
27 – сателлит;
28 – опора вала якоря с вкладышем;
29 – сердечник якоря;
30 – постоянный магнит;
31 – коллектор;
32 – задняя крышка с втулкой.

2:1904

Описание стартера Нива

3:2409



Схема соединений стартера
1 – стартер;
2 – аккумуляторная батарея;
3 – генератор;
4 – реле включения стартера;
5 – выключатель зажигания.
Стартер 35.3708 – четырехщеточный электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным двухобмоточным тяговым реле.
Техническая характеристика стартера 35.3708

3:604

Номинальная мощность, кВт

3:667

1,3

3:680

Потребляемый ток при максимальной мощности, не более, А

3:797

290±10

3:814

Потребляемый ток в заторможенном состоянии, не более, А

3:931

550

3:944

Потребляемый ток в режиме холостого хода, не более, А

3:1056

60

3:1068

В корпусе стартера нива 2121 винтами закреплены четыре полюса с обмотками возбуждения: тремя сериесными (последовательными) и одной шунтовой (параллельной). Корпус вместе с крышками стянут двумя болтами. Якорь – с торцевым коллектором. Задний конец вала якоря вращается в металлокерамической втулке, запрессованной в крышку со стороны коллектора, а передний конец – во втулке, запрессованной в крышку со стороны привода.
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения.
Тяговое реле ваз 2131 служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер ваз 2121» напряжение через дополнительное реле типа 113.3747-10 подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.
Напряжение срабатывания тягового реле должно быть не более 9 В при (20±5)°С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется при осмотре после разборки стартера. Неисправное реле заменяют.
На части двигателей установлен стартер 5722.3708 – четырехполюсный четырехщеточный электродвигатель ваз 2121 постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
Техническая характеристика стартера 5722.3708

3:4148



Номинальная мощность, кВт

3:62

1,55

3:76

Потребляемый ток при максимальной мощности, не более, А

3:193

375

3:206

Потребляемый ток в заторможенном состоянии, не более, А

3:323

700

3:336

Потребляемый ток в режиме холостого хода, не более, А

3:448

80

3:460

К стальному корпусу стартера приклеены четыре постоянных магнита, изнутри каждый дополнительно закреплен развальцованной алюминиевой втулкой. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре вала. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением (эпициклической).
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера ваз 2121 к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения.
Устройство и работа тягового реле нива 2131 и схема подачи электропитания аналогичны стартеру 35.3708.

3:2157



Замена стартера Нива

Снятие стартеров 5722.3708 и 35.3708 аналогично. Эту операцию покажем на примере 5722.3708.
Отсоединяем «минусовой» провод от аккумуляторной батареи.
Демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра). Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера нива 2131 от выпускного коллектора и от кронштейна опоры (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).
Замена стартера Нива

4:1453

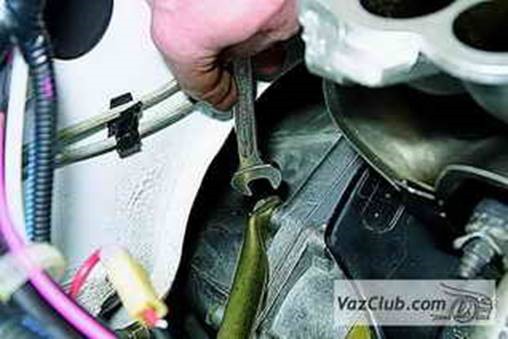

Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления).
Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер нива 2131 вперед.
Замена стартера Нива

5:2455

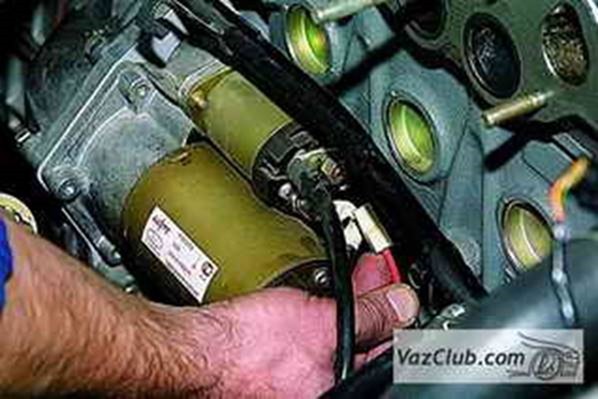

Отсоединяем провод управления тяговым реле.
Замена стартера Нива

6:587

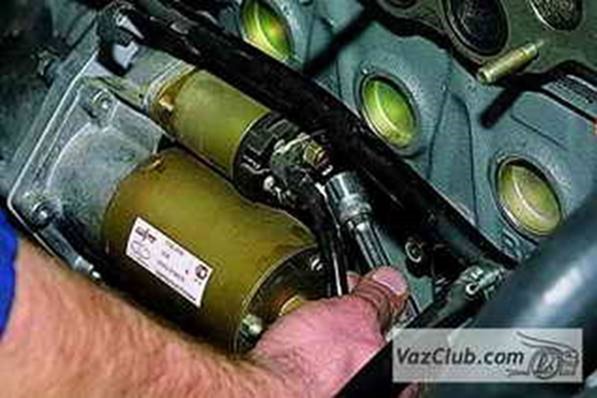

Головкой «на 13» отворачиваем гайку «плюсового» провода стартера…
Замена стартера Нива

7:1216

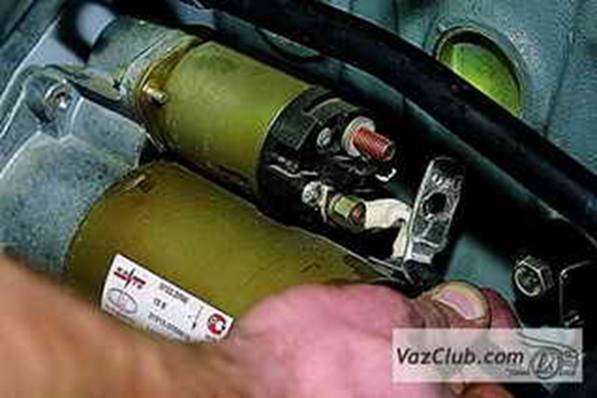

…и снимаем провод.
На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.
Замена стартера Нива

8:1928

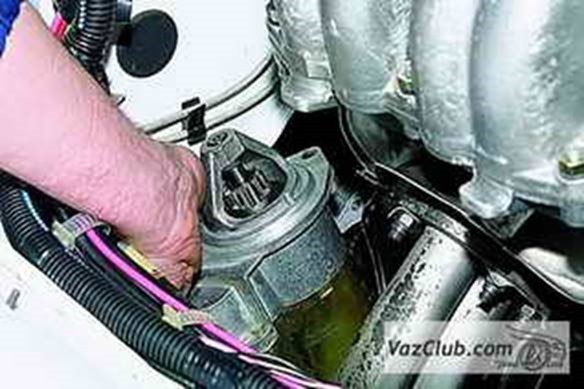

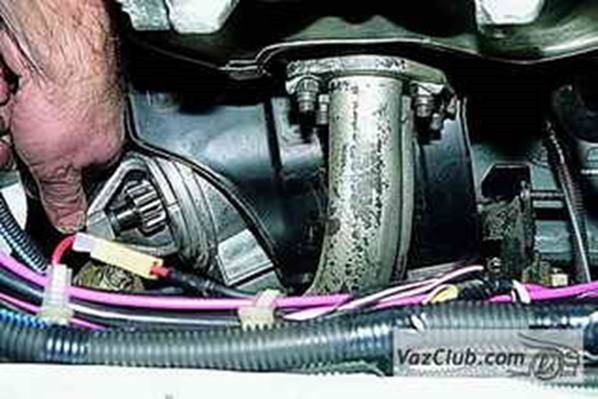

Отводим стартер вдоль блока цилиндров назад…
Замена стартера Нива

9:2519



…и вынимаем стартер ваз 2131.
Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы.
Устанавливаем стартер нива 2121 в обратной последовательности.

9:359

Разборка и сборка стартера инжекторного двигателя Нива

Очищаем стартер от грязи и устанавливаем в тиски.
Разборка и сборка стартера инжекторного двигателя Нива

10:1067

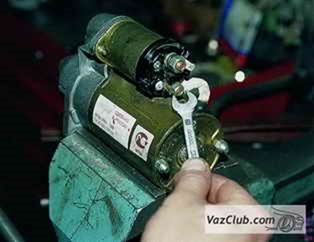

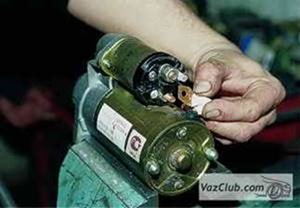

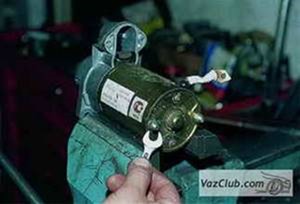

Ключом «на 13» отворачиваем гайку нижнего вывода тягового реле.
Разборка и сборка стартера инжекторного двигателя Нива

11:1689

Снимаем провод.
Головкой «на 8» отворачиваем два болта крепления тягового реле…
Разборка и сборка стартера инжекторного двигателя Нива

12:2344

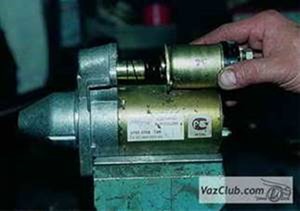

…и снимаем его.
Снимаем якорь тягового реле.
Разборка и сборка стартера инжекторного двигателя Нива

13:588

Ключом «на 10» отворачиваем гайки стяжных шпилек.
clip_image009

14:1184

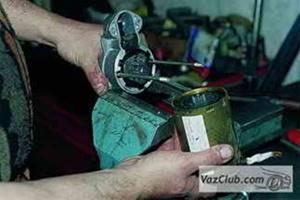

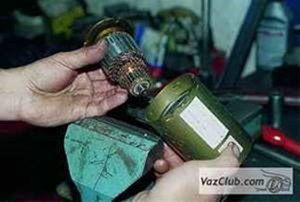

Снимаем статор вместе с якорем со шпилек крышки.
Разборка и сборка стартера инжекторного двигателя Нива

15:1779

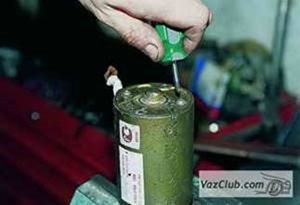

Крестообразной отверткой отворачиваем два винта…
Разборка и сборка стартера инжекторного двигателя Нива

16:2379



…и снимаем заднюю крышку.
Разборка и сборка стартера инжекторного двигателя Нива

17:553

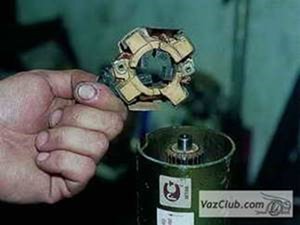

Снимаем щеткодержатель.
Разборка и сборка стартера инжекторного двигателя Нива

18:1104

Вынимаем якорь.
Разборка и сборка стартера инжекторного двигателя Нива

19:1639

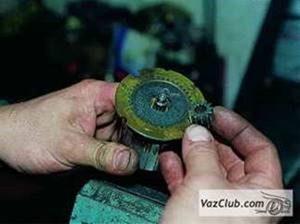

Снимаем с вала якоря центральную шестерню…
Разборка и сборка стартера инжекторного двигателя Нива

20:2226

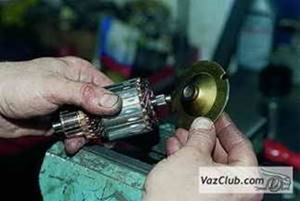

…и опору вала якоря.
Разборка и сборка стартера инжекторного двигателя Нива

21:543

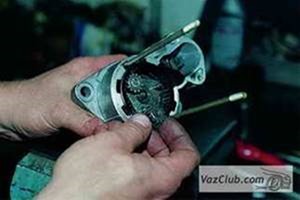

Вынимаем три планетарных шестерни.
Разборка и сборка стартера инжекторного двигателя Нива

22:1114

Выколоткой из мягкого металла выбиваем вал привода…
Разборка и сборка стартера инжекторного двигателя Нива

23:1718

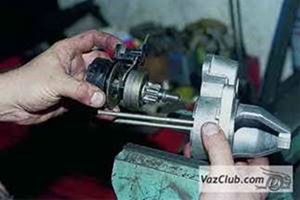

…и снимаем его в сборе с опорой вала привода и рычагом.
Разборка и сборка стартера инжекторного двигателя Нива

24:2325



Снимаем уплотнительную прокладку.
Устанавливаем вал привода на деревянную подставку.

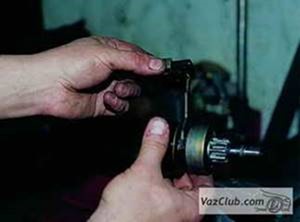

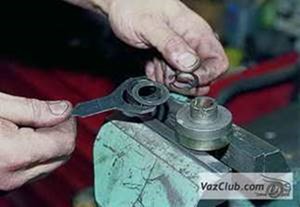

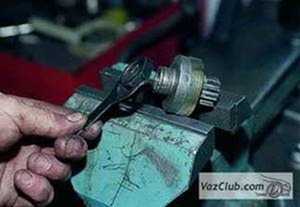

Опираем губки рожкового ключа «на 14» на ограничительное кольцо...
Разборка и сборка стартера инжекторного двигателя Нива

25:786

...и, ударив молотком по ключу, спрессовываем ограничительное кольцо.
Разборка и сборка стартера инжекторного двигателя Нива

26:1418

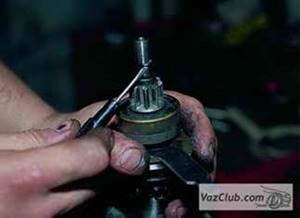

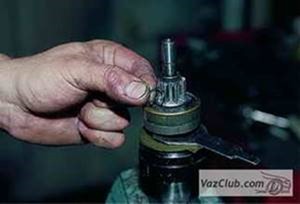

Поддеваем отверткой запорное кольцо…
Разборка и сборка стартера инжекторного двигателя Нива

27:1995

…и снимаем его.
Разборка и сборка стартера инжекторного двигателя Нива

28:2530



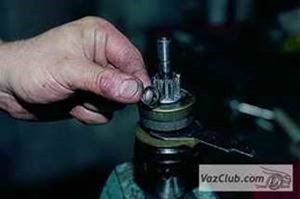

Снимаем ограничительное кольцо.
clip_image039

29:565

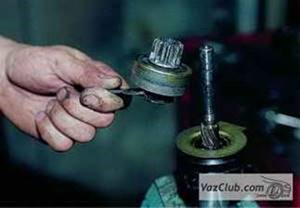

Снимаем привод в сборе.
clip_image041

30:1114

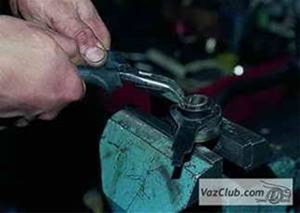

Щипцами разжимаем стопорное кольцо,…
Разборка и сборка стартера инжекторного двигателя Нива

31:1690

…снимаем его…
Разборка и сборка стартера инжекторного двигателя Нива

32:2224



…и кольцо отводки с шайбой.
Разборка и сборка стартера инжекторного двигателя Нива

33:556

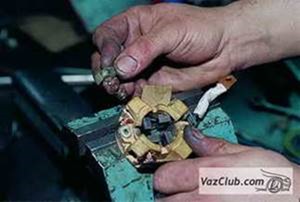

Для замены щеток поддеваем пластиковые крышки…
Разборка и сборка стартера инжекторного двигателя Нива

34:1151

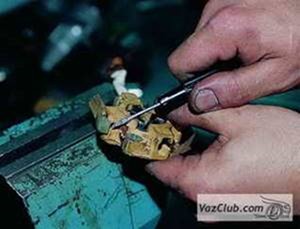

…и расположенные под ними пружины.
Собираем стартер в обратной последовательности.
Разборка и сборка стартера инжекторного двигателя Нива

35:1813

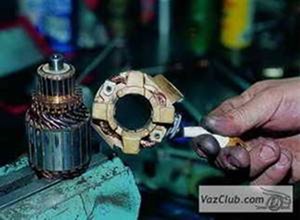

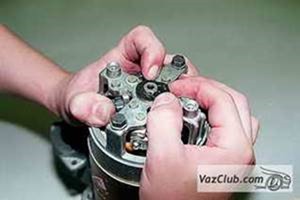

Перед монтажом щеткодержателя на коллектор якоря снимаем все четыре пружины так, чтобы щетки «ушли» в направляющие.
Разборка и сборка стартера инжекторного двигателя Нива

36:2533



Якорь с надетым щеткодержателем, установленными пружинами и их крышками вставляем в статор

36:171

Разборка и сборка стартера карбюраторного двигателя Нива

Очищаем стартер от грязи и устанавливаем на верстак.
Разборка и сборка стартера карбюраторного двигателя Нива

37:888

Ключом «на 13» ослабляем затяжку гайки крепления провода к тяговому реле...
Разборка и сборка стартера карбюраторного двигателя Нива

38:1530

...и отсоединяем наконечник провода.
Для проверки тягового реле ваз 2121...
Разборка и сборка стартера карбюраторного двигателя Нива

39:2168

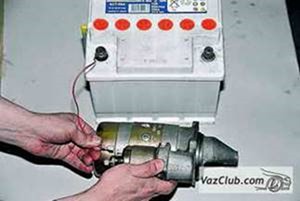

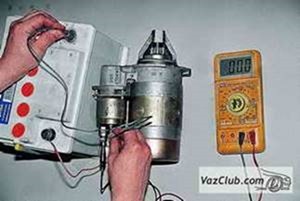

..подаем напряжение 12 В на вывод реле,
Разборка и сборка стартера карбюраторного двигателя Нива

40:573

«минус» – на корпус, а омметр подсоединяем к контактным болтам.
При этом у исправного реле якорь должен выдвинуть обгонную муфту в окно передней крышки, а контактные болты – замкнуться. Неисправное тяговое реле заменяем новым.
Разборка и сборка стартера карбюраторного двигателя Нива

41:1497

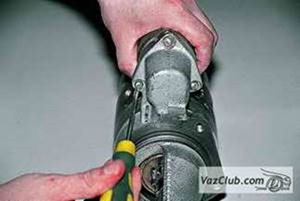

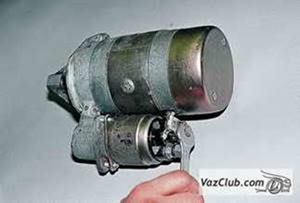

Шлицевой отверткой отворачиваем три винта...
Разборка и сборка стартера карбюраторного двигателя Нива

42:2085



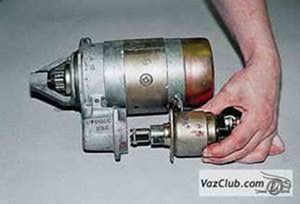

и снимаем тяговое реле.
Разборка и сборка стартера карбюраторного двигателя Нива

43:548

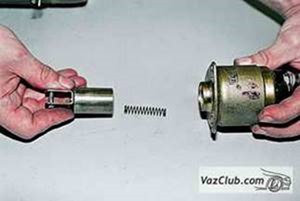

Из корпуса реле вынимаем шток с пружиной.
Новое тяговое реле устанавливаем в обратной последовательности.
Разборка и сборка стартера карбюраторного двигателя Нива

44:1251

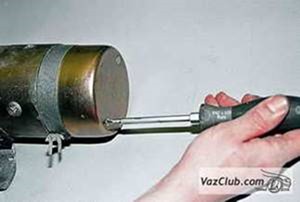

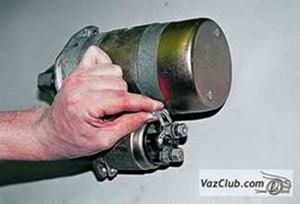

Для дальнейшей разборки стартера нива 2131 крестообразной отверткой отворачиваем два винта...
Разборка и сборка стартера карбюраторного двигателя Нива

45:1927

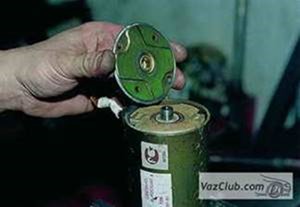

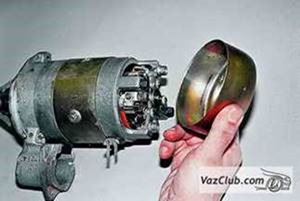

и снимаем крышку.
Разборка и сборка стартера карбюраторного двигателя Нива

46:2465

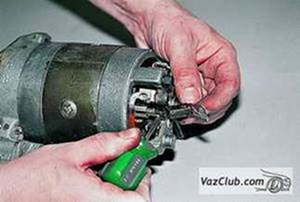

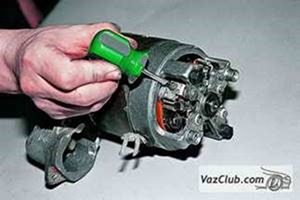

Для проверки состояния щеток отверткой отворачиваем винт крепления контактного провода...
Разборка и сборка стартера карбюраторного двигателя Нива

47:672

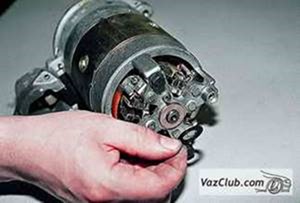

и, отжав отверткой пружину, извлекаем щетку.
Таким же способом извлекаем три оставшиеся щетки. Щетки, изношенные до высоты 12 мм и менее, заменяем.
Разборка и сборка стартера карбюраторного двигателя Нива

48:1444

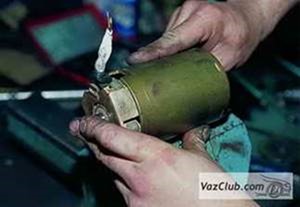

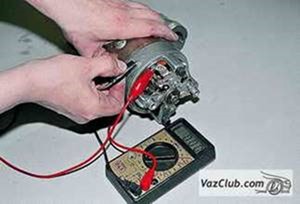

Подсоединяя омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и на межвитковое замыкание.
При этом убедитесь, что свободные выводы обмоток изолированы от корпуса.
Разборка и сборка стартера карбюраторного двигателя Нива

49:2307



Поддев отверткой, снимаем стопорное кольцо.
Разборка и сборка стартера карбюраторного двигателя Нива

50:586

Снимаем с вала шайбу.
Разборка и сборка стартера карбюраторного двигателя Нива

51:1131

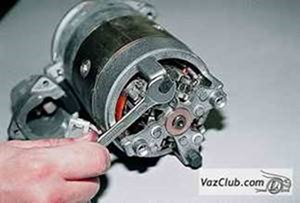

Ключом «на 10» отворачиваем два стяжных болта...
Разборка и сборка стартера карбюраторного двигателя Нива

52:1723

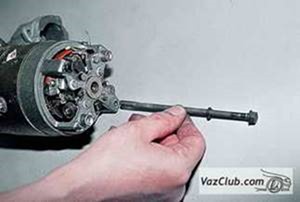

и вынимаем их.
Разборка и сборка стартера карбюраторного двигателя Нива

53:2255

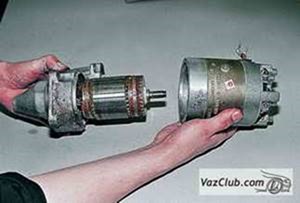

Разъединяем части стартера ваз 2121...
...и вынимаем изоляционные трубки болтов.
Внешним осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе лучше заменить якорь нива 2121. Задиры и наволакивание металла от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.
Разборка и сборка стартера карбюраторного двигателя Нива

54:1331

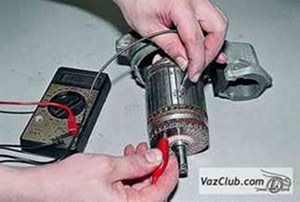

Омметром проверяем обмотки якоря на короткое замыкание. Неисправный якорь заменяем.
Разборка и сборка стартера карбюраторного двигателя Нива

55:1993

Из крышки привода вынимаем резиновый уплотнитель.
Разборка и сборка стартера карбюраторного двигателя Нива

56:2592

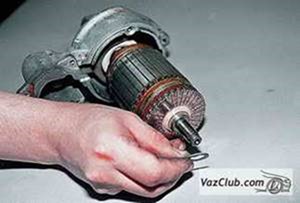

Снимаем с оси якоря регулировочную шайбу.
Разборка и сборка стартера карбюраторного двигателя Нива

57:582

Расшплинтовываем ось рычага.
Разборка и сборка стартера карбюраторного двигателя Нива

58:1142

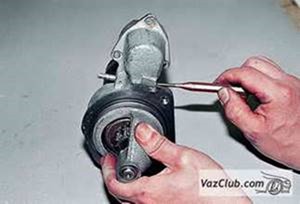

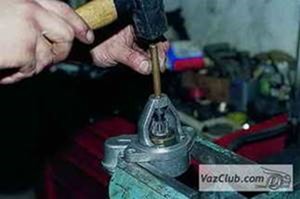

Бородком выбиваем ось...
Разборка и сборка стартера карбюраторного двигателя Нива

59:1692

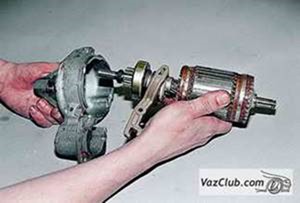

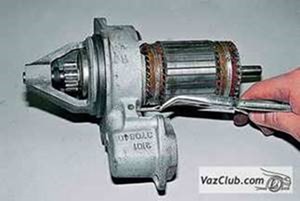

и вынимаем якорь ваз 2131 с приводом.
Разборка и сборка стартера карбюраторного двигателя Нива

60:2262

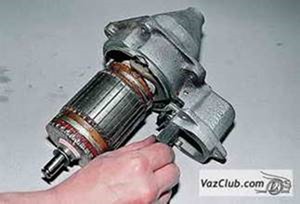

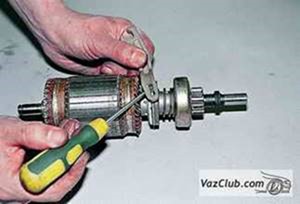

Поддев отверткой, снимаем рычаг привода.
Шестерня нива 2121 привода должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. Изношенную шестерню или неисправную обгонную муфту меняем в сборе.
Разборка и сборка стартера карбюраторного двигателя Нива

61:957

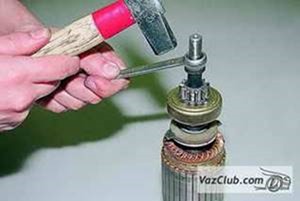

Оперев вал якоря на деревянный брусок, через ключ «на 14» сбиваем ограничительное кольцо со стопорного кольца.
Разборка и сборка стартера карбюраторного двигателя Нива

62:1665

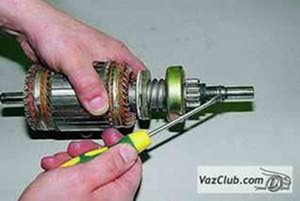

Поддев отверткой, снимаем стопорное кольцо.
Разборка и сборка стартера карбюраторного двигателя Нива

63:2252

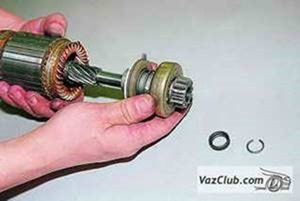

Снимаем с вала ограничительное кольцо и обгонную муфту в сборе с шестерней привода.
Сборку стартера проводим в обратной последовательности.
Разборка и сборка стартера карбюраторного двигателя Нива

64:765

При установке ограничительного кольца (на стопорное) удобно подтянуть его раздвижными пассатижами.
Сжатым воздухом продуваем корпус и щеткодержатель нива 2131. Поводковое кольцо и контактирующие с ним пластмассовые поверхности смазываем Литолом-24. Втулки и винтовые шлицы вала якоря, а также ступицу обгонной муфты смазываем моторным маслом.
Разборка и сборка стартера карбюраторного двигателя Нива

65:1901

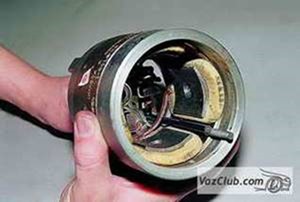

Перед соединением крышки с корпусом стартера вставляем стяжные болты в соответствующие отверстия.
Если изолированным был только один болт, изоляционную трубку при сборке стартера нива 2121 надеваем на тот, который может касаться медной шины, соединяющей обмотки статора стартера.
Разборка и сборка стартера карбюраторного двигателя Нива

66:2922

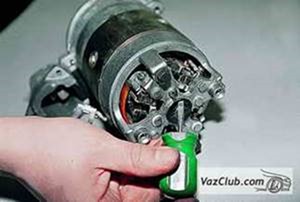

Чтобы установить стопорное кольцо, поджимаем якорь стартера вверх через втулку крышки со стороны привода.

66:198

http://vazclub.com/niva/2121-2131/remont/elektrooborudovanie/starter/opisanie-startera.html, http://vazclub.com/niva/2121-2131/remont/elektrooborudovanie/starter/snyatie-ustanovka-startera.html, http://vazclub.com/niva/2121-2131/remont/elektrooborudovanie/starter/razborka-startera-inzhektornogo-dvigatelya.html, http://vazclub.com/niva/2121-2131/remont/elektrooborudovanie/starter/sborka-startera-karbyuratornogo-dvigatelya.html

66:631
1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 [1 Голос]
93457

Метки: стартер

Оставьте свой комментарий

Оставить комментарий от имени гостя

0
Your comments are subjected to administrator's moderation.
правилами и условиями.
  • Комментарии не найдены
