Технические характеристики камеры заднего вида PJ-108CM и ее ремонт в Suzuki Grand Vitara 2

Содержание статьи:

1. Технические характеристики камеры заднего вида PJ-108CM

Заказал камеру заднего вида в рамке для номера.

Технические характеристики камеры заднего вида PJ-108CM

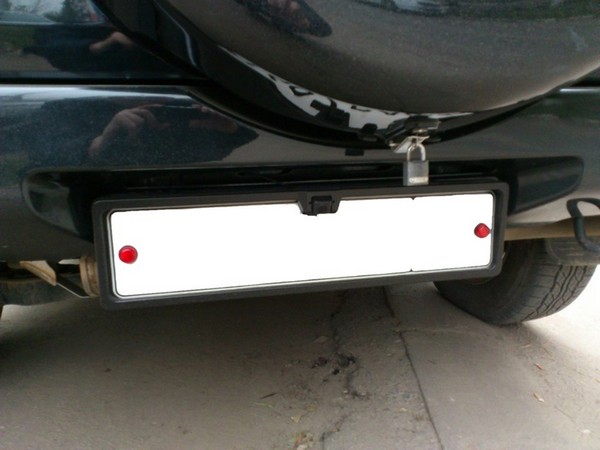

Камера в рамке для номера

Описание с сайта:

Камера заднего вида позволит Вам более уверенно чувствовать себя за рулем во время движения задним ходом, а также значительно упростит парковку. Многие водители каждый день сталкиваются с ситуациями, которые осложняют парковку. Например, грязные стекла автомобиля, плохое освещение, ограниченное пространство для выполнения маневра и т.д. В этих ситуациях Вам поможет камера заднего вида — с ее помощью Вы сможете рассмотреть все препятствия и вовремя принять правильное решение. Также к преимуществам PJ-108CM можно отнести ее универсальность — камера встроена в рамку номерного знака, что позволяет установить ее практически на любую модель автомобиля. Также Вы сможете легко переустановить камеру на другой автомобиль, если возникнет такая необходимость.
Основные отличительные черты
Широкий угол обзора (170 град.) позволяет контролировать практически все пространство в непосредственной близости от заднего бампера автомобиля.

Цветное изображение отображает предметы в наиболее реалистичном виде.

Благодаря выполнению камеры в герметичном корпусе Вы можете использовать ее при любых погодных условиях.

Функция автоматического зеркального отображения картинки обеспечивает расположение объектов на мониторе так, как они располагаются в реальности.

Благодаря высокочувствительной матрице (0.2 LUX) Вы можете получать изображение в прекрасном качестве даже при ограниченном освещении.

Автоматическое включение камеры. Камера начнет автоматически работать при включении задней передачи.

На изображение, получаемое с камеры заднего вида, автоматически накладываются парковочные линии, благодаря чему Вы можете легко и быстро припарковаться.

Возможность регулировки и фиксации положения камеры (при необходимости с помощью винтов) позволяет подобрать оптимальный угол обзора именно для Вашего автомобиля.

Универсальность установки. Камера встроена в рамку номерного знака автомобиля, благодаря чему может быть установлена практически на любой автомобиль.

Рамка номерного знака выполнена из прочного высококачественного пластика.

Технические характеристики:

Матрица камеры: цветная CMD

Минимальная освещенность: 0.2 LUX

ТВ-система: PAL

Разрешение: 420 ТВ-линий

Количество пикселей: 648 x 488

Питание: 12 V

Угол обзора: 170°

Цвет: черный

Влагозащита и защита от пыли: IP67

Диапазон рабочих температур: от -30°C до +65°C

Габаритные размеры рамки номерного знака: 545 х 145 мм

Комплектация:
Рамка автомобильного номера со встроенной камерой — 1 шт.
Видеокабель для подключения к монитору — 1 шт.
Кабель питания — 1 шт.
Болт с гайкой для крепления номерного знака в рамке — 2 шт.
Инструкция — 1 шт.
Упаковка — 1 шт.

Камерой тоже очень доволен, имеются статические парковочные линии и ИК подсветка (в темноте вообще красота).

Сохранить в Альбом

2. Ремонт камеры заднего вида в Suzuki Grand Vitara

В течение последних трех месяцев с камерой заднего вида стали твориться чудеса.
Началось все с муара на картинке, потом легкое помутнение, потом изображение стало белым, пропали парковочные линии. Логика подсказала, что в камеру попала вода, поэтому было принято решение вскрыть камеру (заодно посмотреть, чего у неё внутри).

Вскрыл увидел вот что:

Ремонт камеры заднего вида в Suzuki Grand Vitara

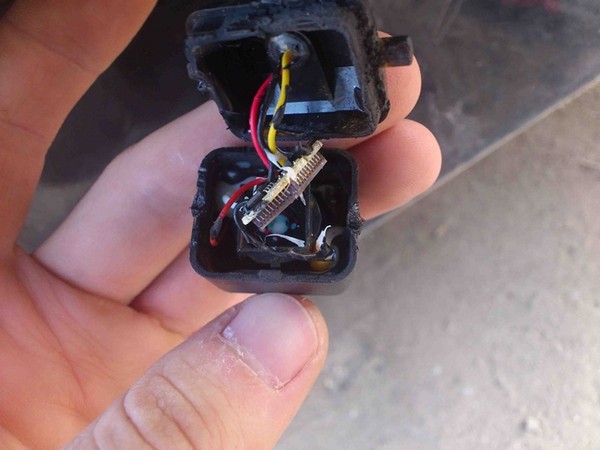

Вскрытая камера1

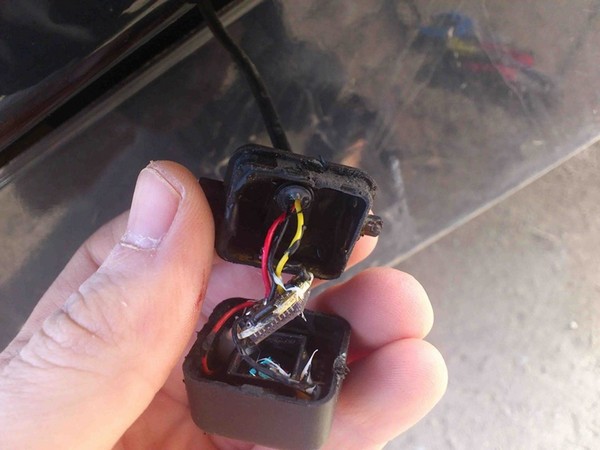

Вскрытая камера2

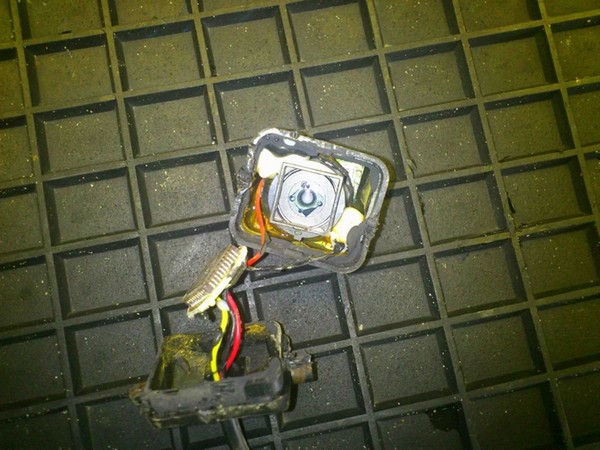

Вскрытая камера3. Где стеклышко видна коррозия и вода

В камере полно воды (что неудивительно, учитывая селевые потоки у нас по весне), хотя корпус добротно залит герметиком.
Данный факт меня расстроил, но раз уж вскрыл, то предпринял попытку реанимировать камеру.
Взял её домой, просушил феном, собрал обратно, залив все герметиком. Собирал дома, тестируя работоспособность при помощи домашнего телевизора.

В итоге камера заработала. Понимаю, что это ненадолго, но может кому-то будет полезен опыт.
