Установка динамиков в передние двери Nissan X-Trail

Хотел бы более подробно рассказать про установку и изготовление проставочных колец для динамиков в передние двери xtrail. Т.к. задавался вопросом какой глубины подойдут динамики? Кольца нужны обязательно. Во-первых, к ним мы прикручиваем динамики, и они создают дополнительную жесткость между дверью и динамиком, во-вторых, без них динамик уперся бы в опущенное стекло. Установочная глубина моих динамиков Morel TEMPO ULTRA 602 -64 мм ее вполне хватает.

Для начала нарисовал шаблон в Coreldraw для возможности вырезки из фанеры проставочного кольца. Шаблон совпадает со штатными отверстиями в двери (их там 3 на М6) и отверстиями под динамики. Кольца делал из двух листов фанеры толщиной 15 и 7 мм, получается общая толщина 22 мм. Кольцо состоит из 2 половинок т.к. между ними я установил мебельные гайки для прикручивания винтами динамиков. Вот что получилось:

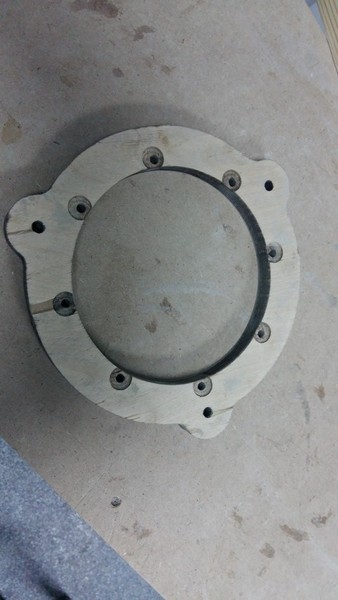

кольцо из фанеры 15 мм

Так выглядят мебельные закладные М4

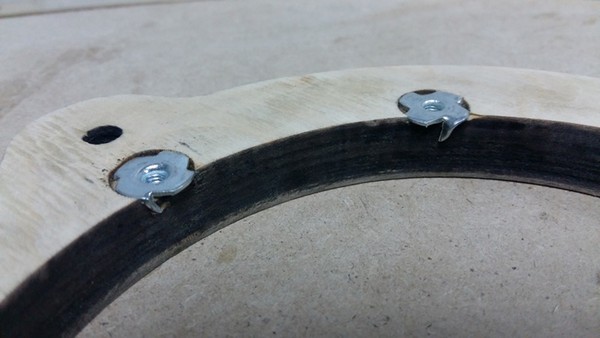

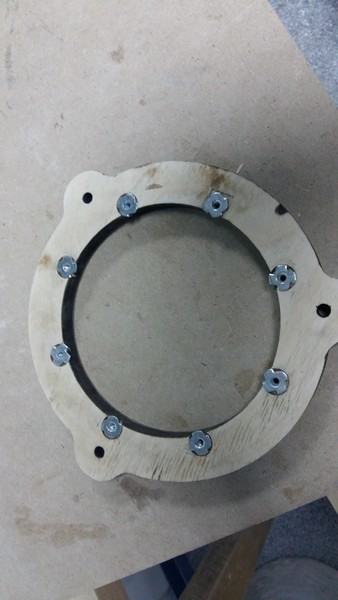

Все забил

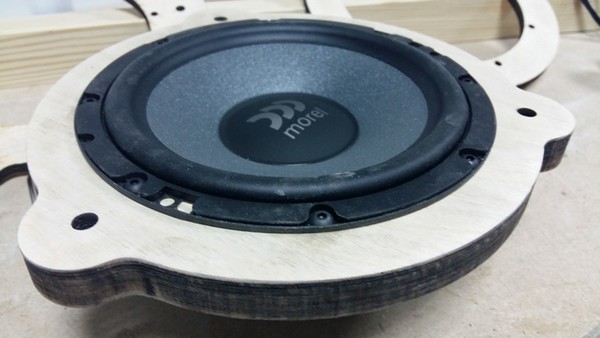

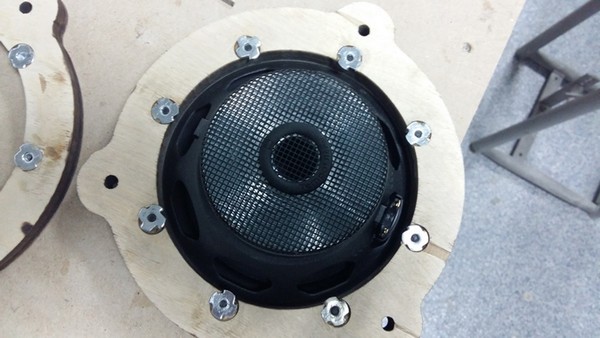

примеряю динамик

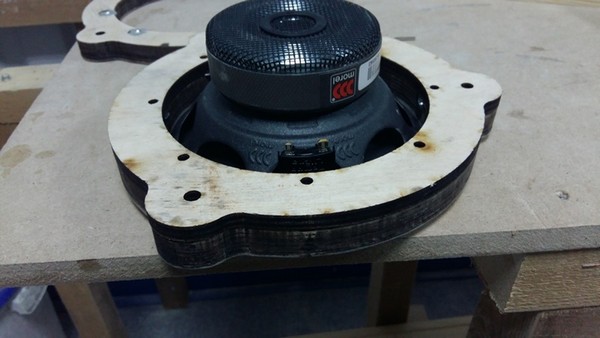

обратная сторона

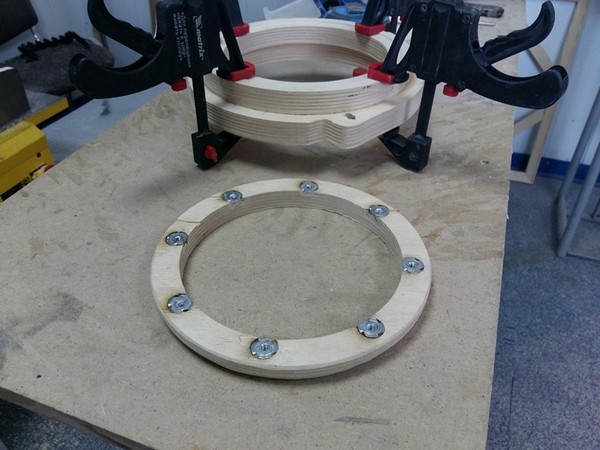

Склеиваю кольцо 15 мм и 7 мм

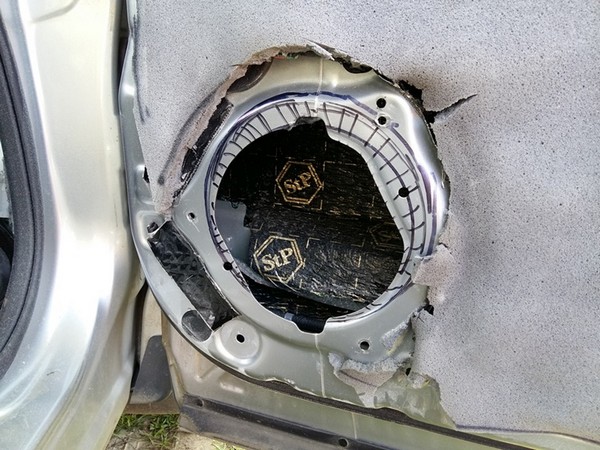

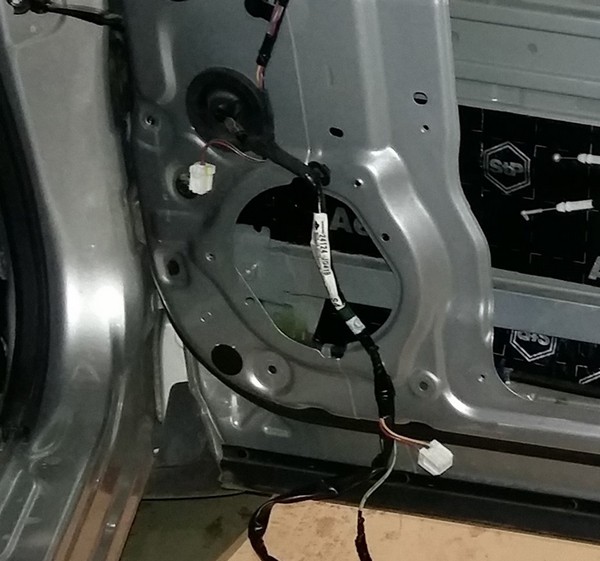

дверь без кольца

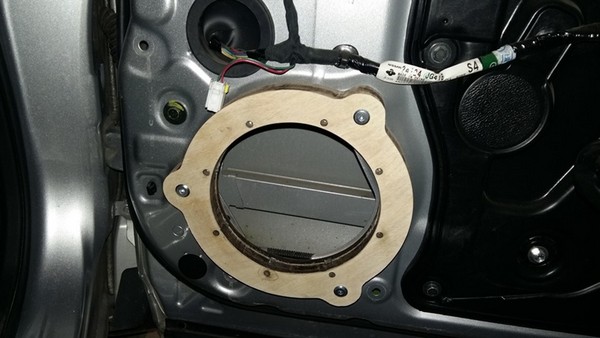

Примеряю кольцо на двери

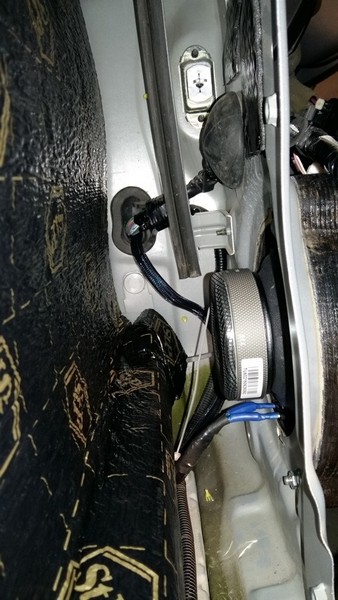

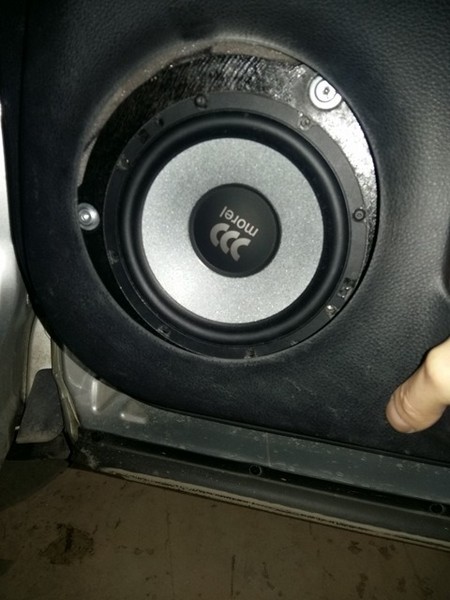

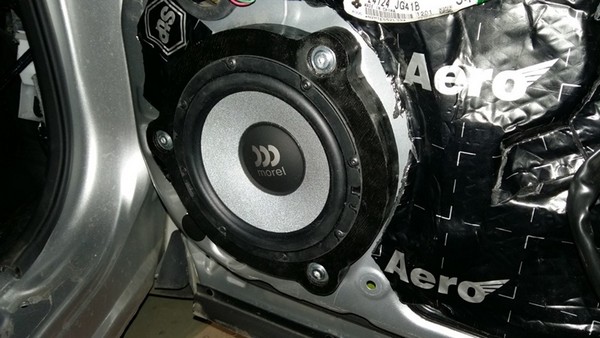

Установлен динамик расстояние до направляющих стекла минимально.

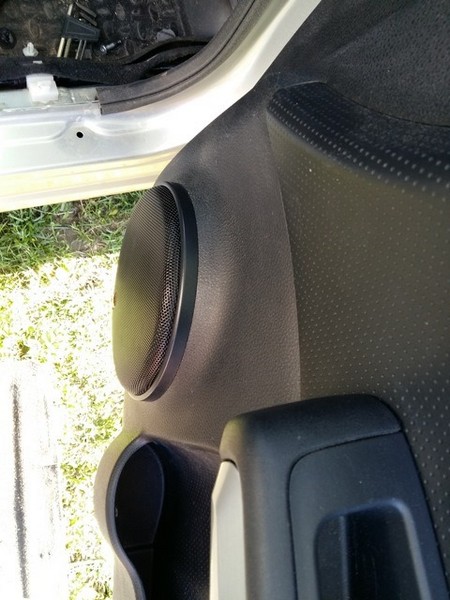

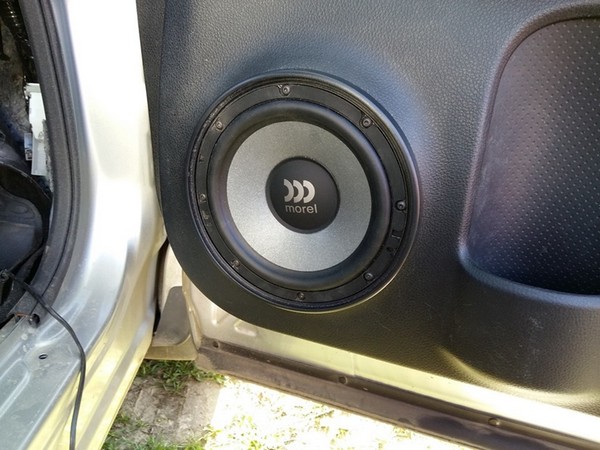

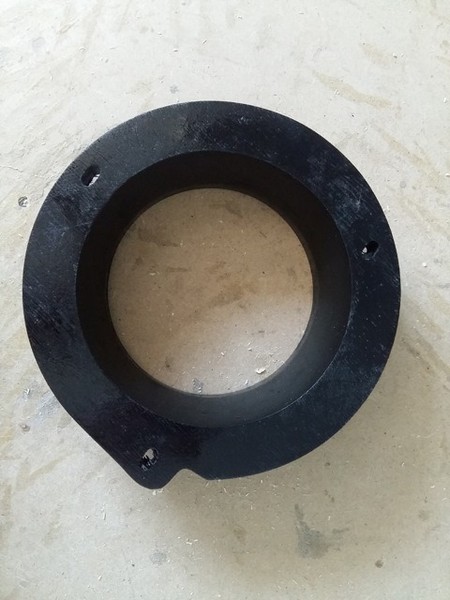

так выглядит конечный вариант

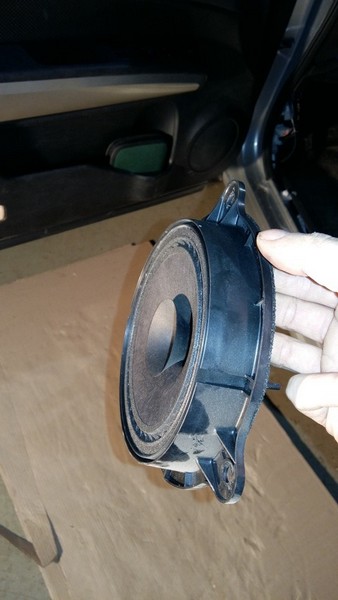

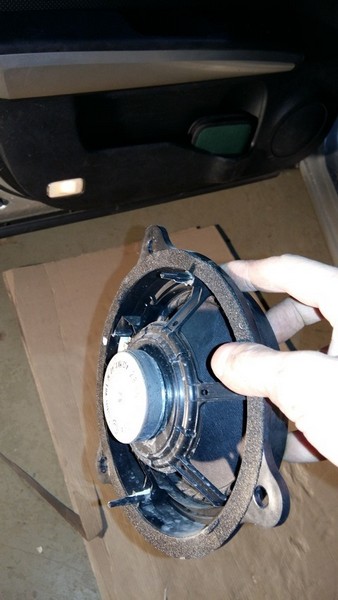

Можно сделать кольцо и потолще, около 30 мм высотой, у меня не было подходящей фанеры поэтому я сделал так. Штатные динамики как раз стоят на высоте около 30 мм от двери. Их качество оставляет желать лучшего, безродный китайский пластик, о жесткости конструкции не может быть и речи! Кстати кто их не видел вот они:

грамм 300 не больше

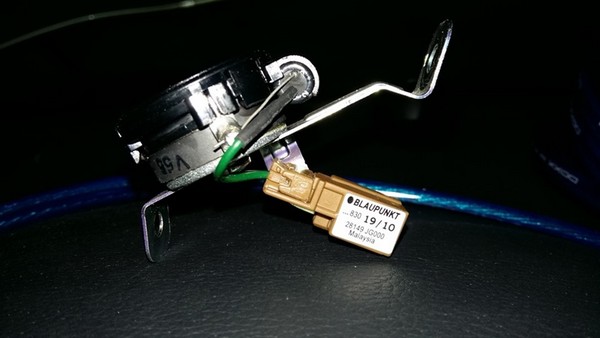

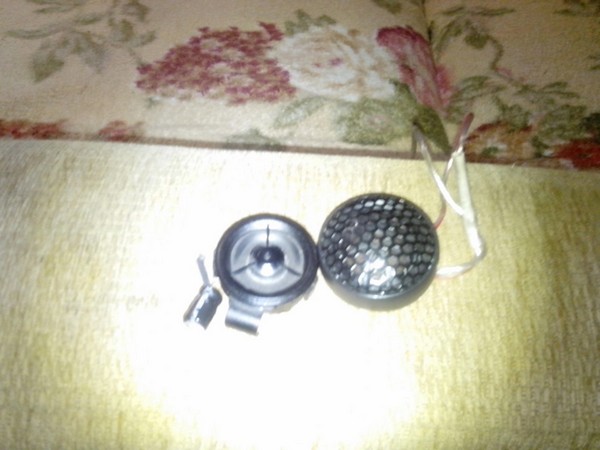

Штатные высокочастотные динамики выглядят лучше, да и фирма есть blaupunkt Малайзия:

Файл проставочных колец можно скачать по ссылке yadi.sk/d/evmD3eU8qCMo9 открывать программой CorelDraw

Установив проставочные кольца по замечаниям и рекомендациям коллегрешил таки исправить и сделать улучшенный вариант колец. Так же ранее я перестарался с шумоизоляцией дверной карты запихнув туда Comfort Mat Violon Plus 10+10 мм и пистоны плохо держали обшивку. Поэтому если уж разбирать, то сразу делать нормально!
Автозвук такая штука, что постоянно приходится искать компромиссы, т.к. идеальных условий установки акустики не добиться, приходится вечно чем-то жертвовать. В моем случае, мне хотелось довернуть дверные динамики в верх, но без изготовления подиумов, которые пришлось бы выносить из-под обшивки, этого не сделать. Глубина позволяет сделать доворот в дверной карте, но тогда спереди образуется туннель, что тоже не есть хорошо. Да и доворотом акустики можно еще больше проблем словить, все индивидуально, а т.к. я спец не большой в этой области решил, что сначала просто вынесу динамики из дверной обшивки.

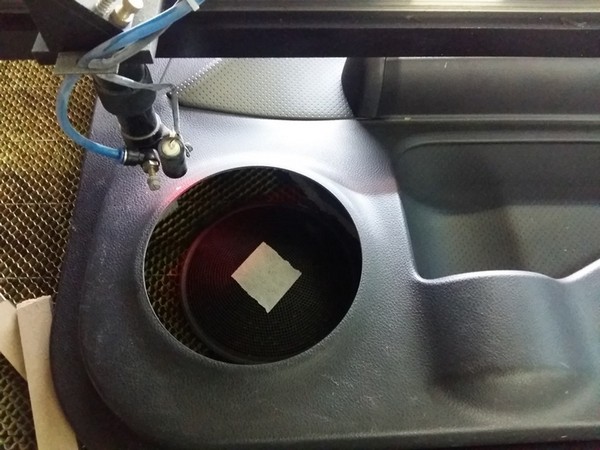

Скрепя сердце запиливаю дверную карту на лазере, обратно уже не приделаешь:

высокие технологии, а как иначе

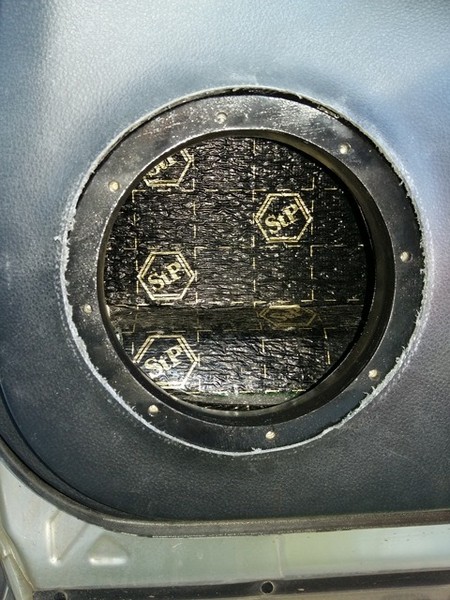

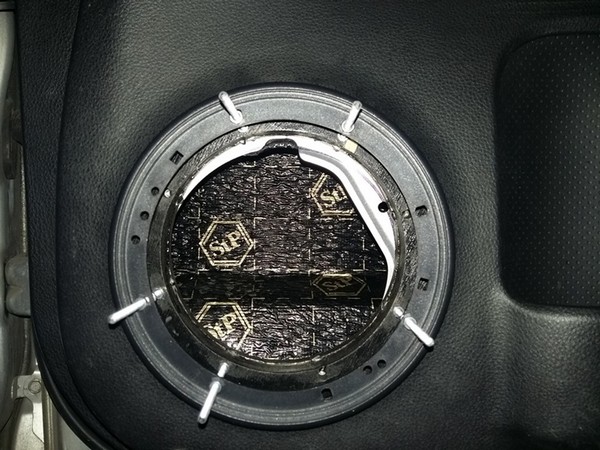

Примеряю дверную карту и понимаю, что полученное отверстие не совпадает с центром динамика, поэтому это еще один довод выносить динамик из-под обшивки:

Дальше нужно было рассчитать крепление новых колец с учетом смещения, пришлось сделать временное крепление с подгонкой, 2 отверстия остались штатно, а третье я сверлил новое:

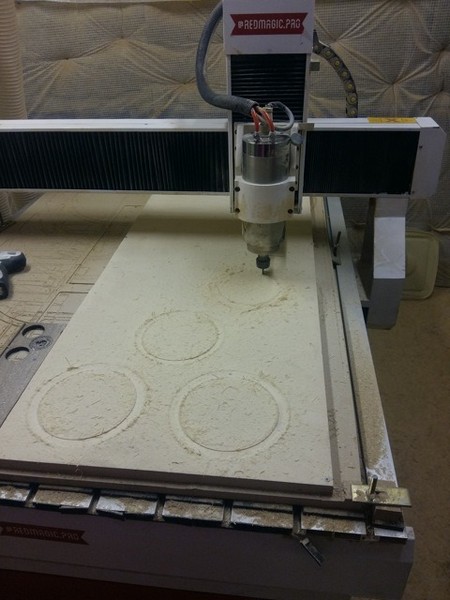

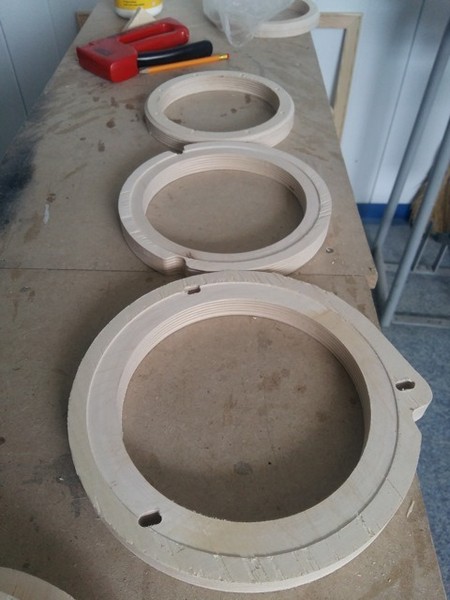

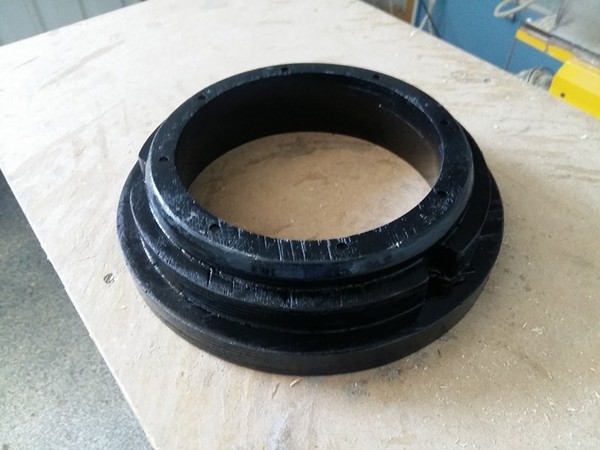

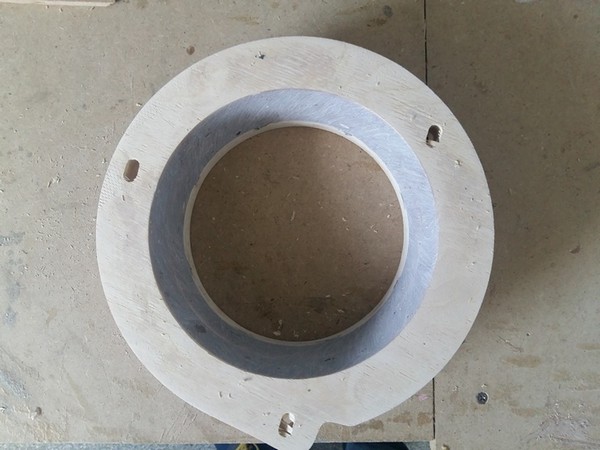

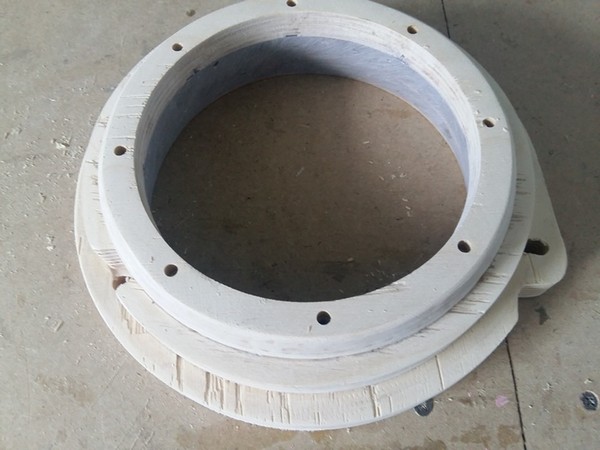

Сняв все замеры, я решил делать кольцо из 3 частей фанеры 19 мм. Общая высота в итоге получилась 54 мм. Кольцо я сделал на расширение, к низу диаметр увеличивается на 10 мм. Режем колечки и получаем:
