Установка защиты картера и КПП Полигон в Suzuki Grand Vitara 2

Решил поменять защиту картера и КПП производства "Авто Щит" на полный комплект защиты "Полигон авто".

0:184

Устанавливал самостоятельно с друзьями.
В процессе установки столкнулись с небольшими проблемами:
При установке защиты картера было как-то жалко и стремно рассверливать до 11,1мм места передних креплений, слишком маленькие ушки остаются, было решено прикрутить на болты на 10. Отверстия рассверливались с осторожностью, но сделать точно 11,1 весьма непросто, чуть больше рассверлишь, и клепанные гайки (КГ) при желании смогут вылететь. Решением этой проблемы было, немного прихватить на сварку места крепления КГ к кузову.

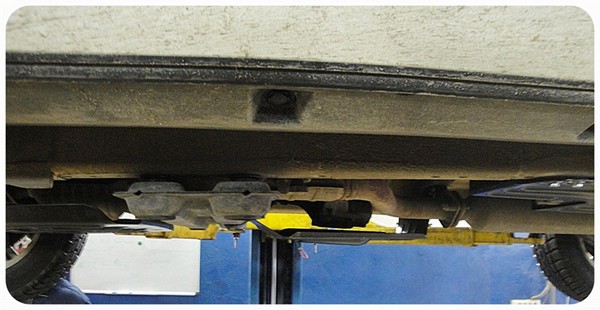

Подрамник, не прикрытый защитой:

0:1201

1:1706

подрамник

1:1728

2:2233

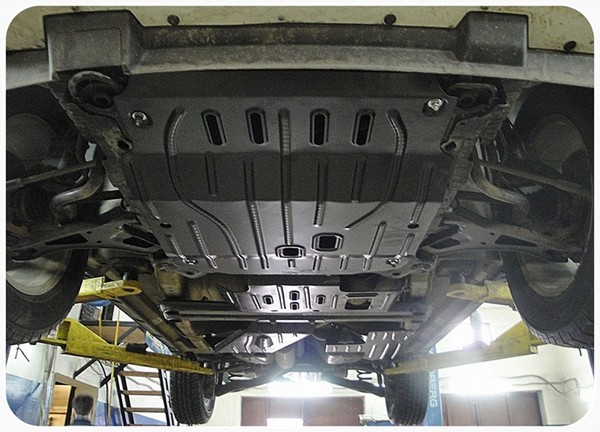

Защита картера и КПП

2:40

Защита КПП встала на крепеж от полигона, как родная просто великолепно.

2:174

При монтаже защиты РК приняли решение просверлить балку насквозь и стянуть болтами на 10 от старой защиты КПП, подошли как родные, крепления на другой стороне защиты РК прикреплены на КГ.

2:518

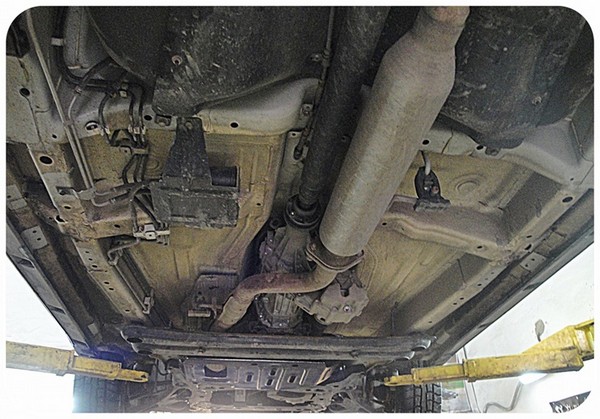

Неприкрытая раздатка

2:561

3:1066

РК

3:1074

Как видно, защита ненамного ниже, чем поперечная балка.

3:1178

4:1683

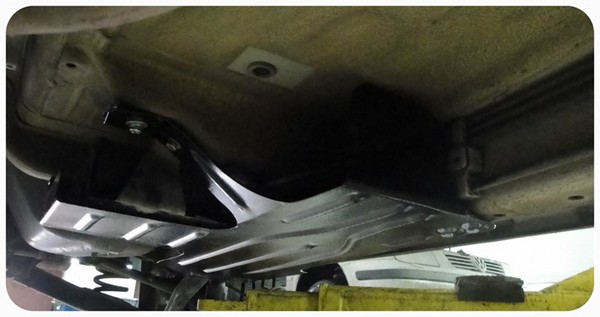

защита РК

4:1704

Задний дифференциал на стандартный крепеж без проблем.

4:1809

5:2314

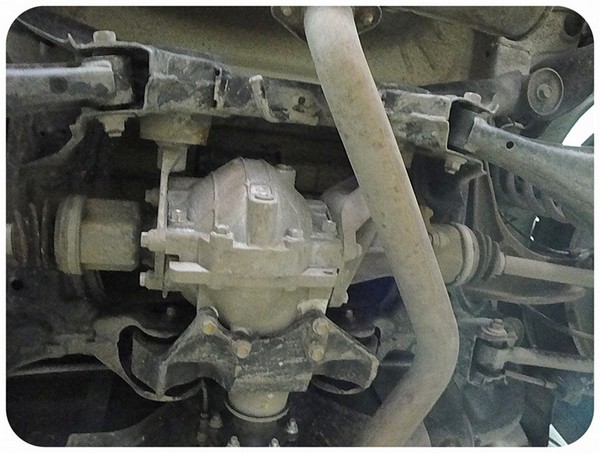

Задний дифференциал

5:40

6:545

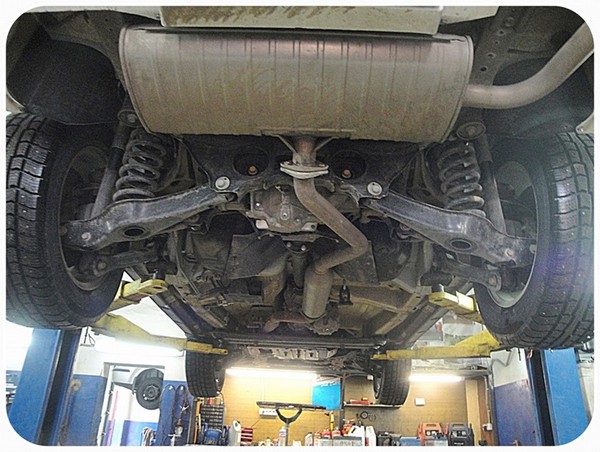

Задняя подвеска

6:578

Причем, на задней подвеске я не нашел стабилизатора поперечной устойчивости, могли бы его сделать.

6:762

7:1267

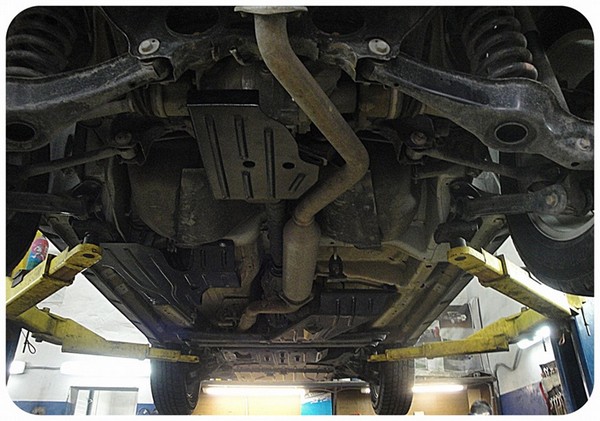

Установленная защита

7:1310

8:1815

с другого ракурса

8:1851

При крепеже защиты топливного фильтра, было желание выбросить заводскую защиту, но на полигоновской защите не предусмотрено крепежа для фильтра, пришлось оставить старый и прикрыть его новым.

8:2208

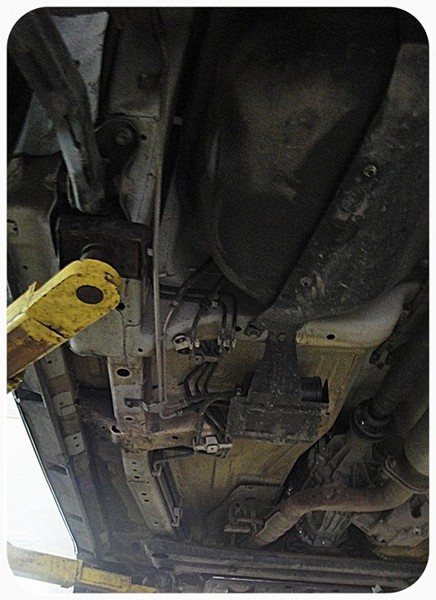

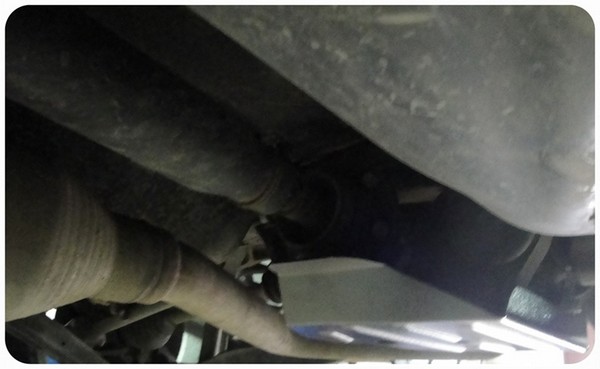

Прикрытый заводской защитой фильтр и не прикрытые трубопроводы выглядят так:

8:145

9:650

Заводская защита Топливного фильтра

9:721

10:1226

Защита Топливного фильтра и трубопроводов

10:1308

Очень порадовал тот факт, что бензобак на Витаре металлический, что на современных авто уже редкость используют пластмассу для уменьшения веса. Но расстроил тот факт, что заводская защита бензобака защищает бак только от температуры отработавших газов, но ничего поставим «Матодоровскую».

10:1844

11:2349



https://www.drive2.ru/l/1000123/#post

11:40
