Установка и подключение видеорегистратора в Ford Mondeo

Содержание статьи:

0:37

1. Подключение видеорегистратора через проводку светильника в Ford Mondeo

0:169

2. Подключение видеорегистратора к плафону подсветки солнцезащитного козырька Ford Mondeo

0:332

3. Установка видеорегистратора AutoExpert DVR-815

0:413

4. Характеристики видеорегистратора TEXET DVR-561SHD

0:502

5. Установка видеорегистратора Vehicle Blackbox в Ford Mondeo

0:596

1. Подключение видеорегистратора через проводку светильника в Ford Mondeo

Выкладываю отчет по "скрытой" установке видеорегистратора, т.е. подключение питания через проводку потолочного светильника. Не люблю свисающие "лианы" проводов от прикуривателя к лобовому стеклу)

0:1096

Для реализации задуманного, покупаем в любом автомагазине разветвитель в прикуриватель. Цена вопроса 120 рублей и немаловажно он пластиковый!

0:1359

Установка и подключение видеорегистратора в Ford Mondeo

1:1864

Разветвитель в упаковке

1:1912

2:2417



Разветвитель без упаковки

2:51

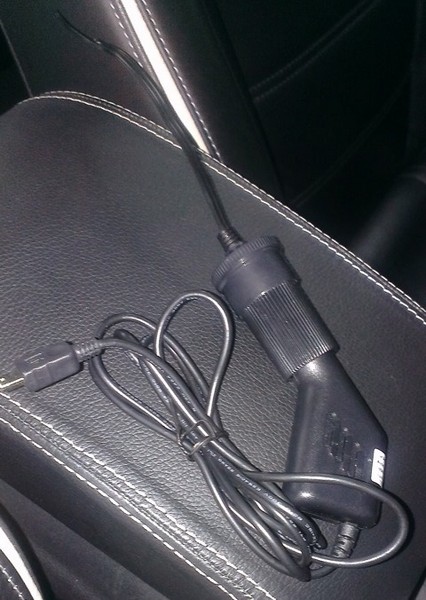

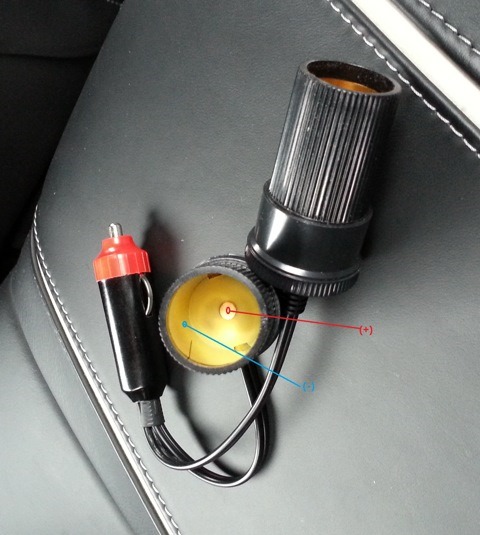

Поскольку нужен только один конецевик разветвителя, его отрываем от штекера прикуривателя. Получаем следующую "конструкцию":

2:285

3:790

Вот что будет находится под обшивкой потолка

3:876

Снимаем потолочный светильник.

3:937

4:1442

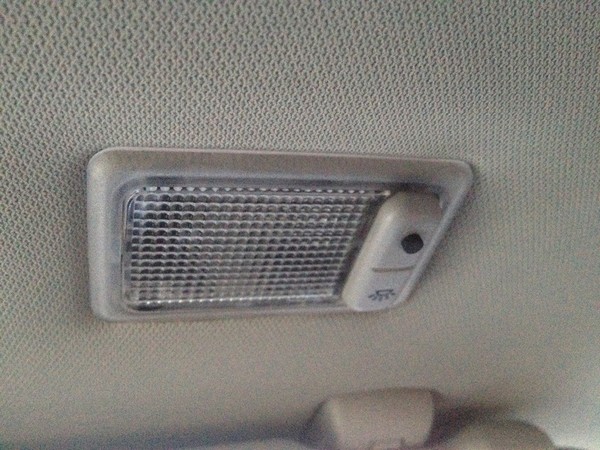

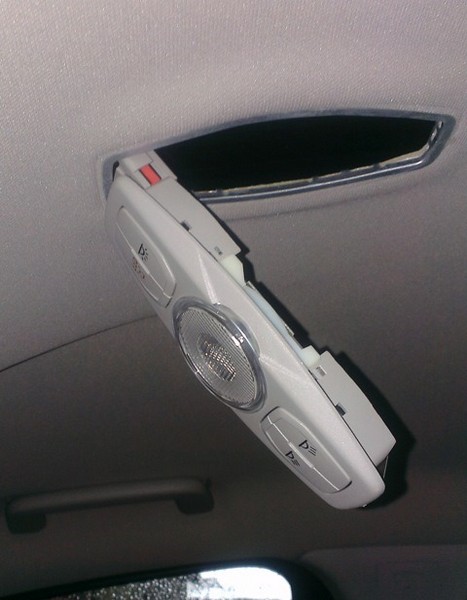

Потолочный светильник

4:1487

Снимаем большую заглушку потолочной консоли, которая находится за очечником. Освобождаем проводку светильника, которая приклеена к обшивке потолка изнутри. Находим (+) и (-) и аккуратно подрезав изоляцию проводов, врезаемся в проводку.

4:1920

5:2425

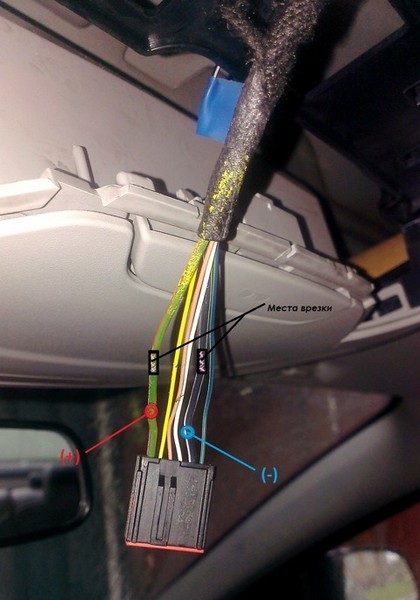

(+) и (-) и места врезки в проводку

5:60

Все хорошо изолируем и получаем вот такую проводку.

5:158

6:663

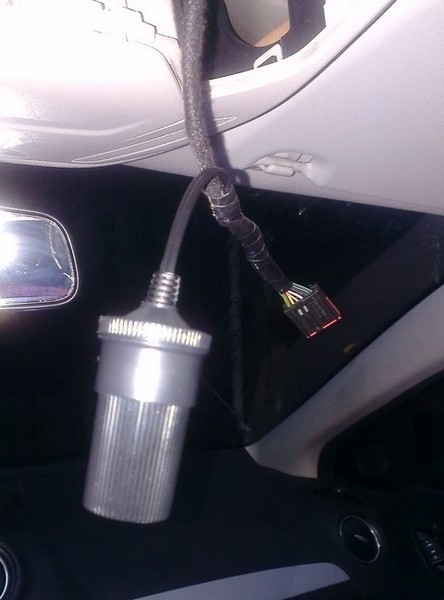

Проверяем - работает

6:704

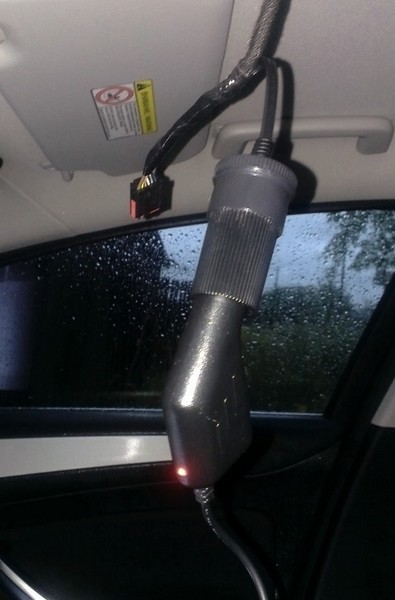

7:1209

Работает!

7:1230

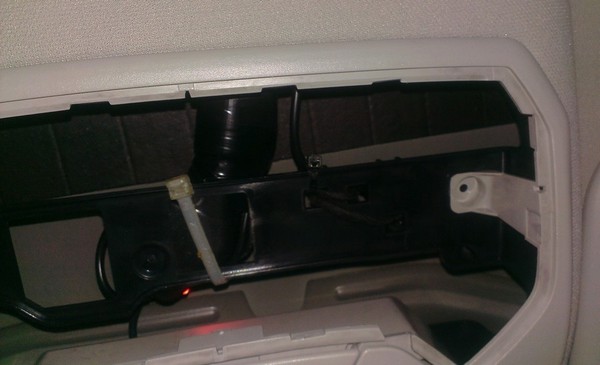

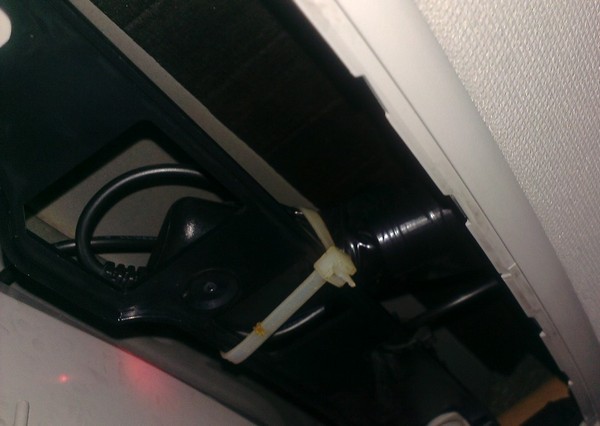

Протягиваем концевик, который идет на питание регистратора с помощью жесткой проволоки к салонному зеркалу. "Конструкцию" прикуриватель-штекер обматываем изолентой и с помощью пластиковой стяжки, крепим к пластиковой раме под заглушкой очечника.

7:1693

8:2198



Крепим

8:15

9:520

Крепим

9:536

И в финале, клеим на хороший двусторонний скотч пластиковое крепление (пластмассовая площадка с защелками) регистратора.
Вот в итоге получаем:

9:802

10:1307

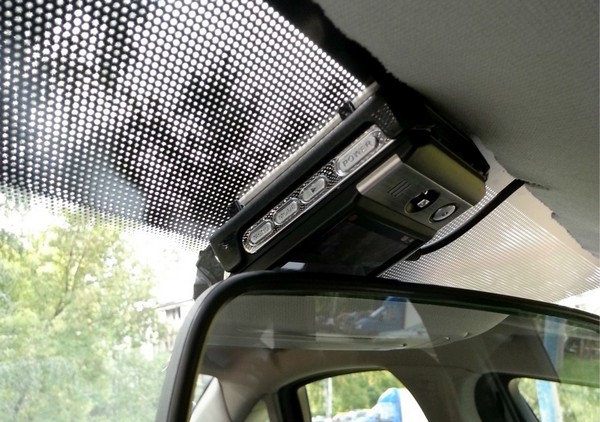

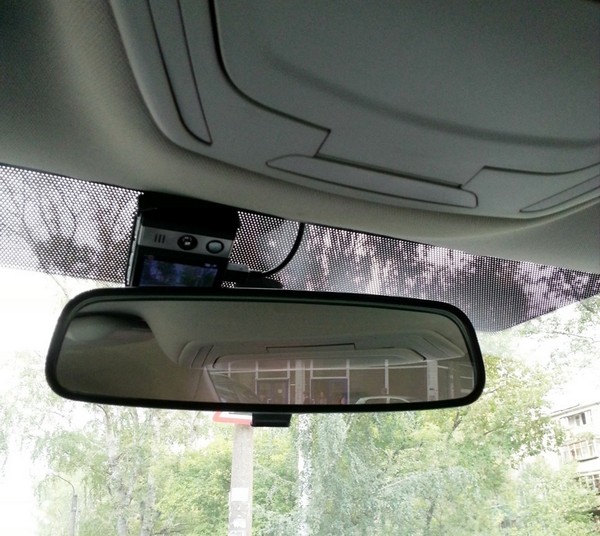

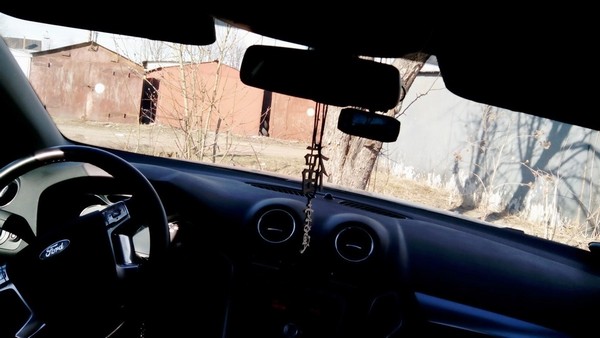

Вид в салоне

10:1333

11:1838

Вид в салоне

11:1864

12:2369

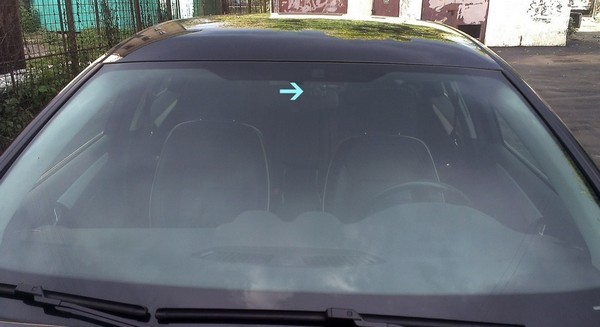

Вид снаружи

12:24

Ничего не мешает регулировать зеркало, т.к. до него приличное расстояние.

12:161

2. Подключение видеорегистратора к плафону подсветки солнцезащитного козырька Ford Mondeo

Предлагаю вашему вниманию вариант подключения видеорегистратора без обрезания проводов, паяльника, разборки панелей автомобиля.
Подключаться будем к плафону подсветки солнцезащитного козырька.

12:690

13:1195

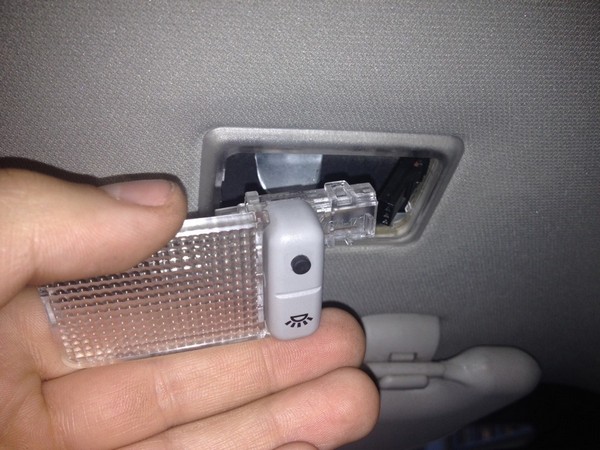

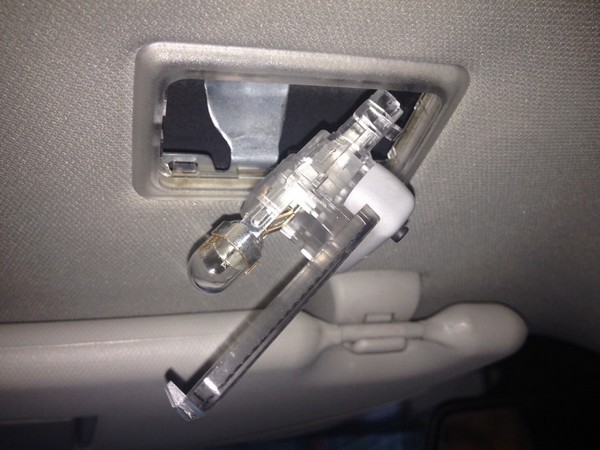

Подцепляем стекло плафона слева и извлекаем его наружу

13:1300

14:1805

Отключаем его от разъема, просто потянув в сторону

14:1901

15:2406

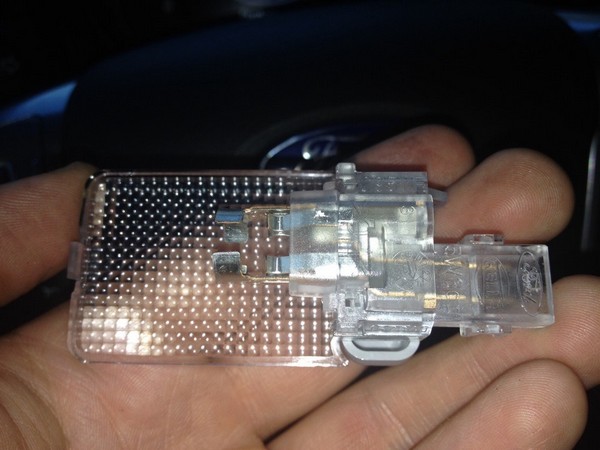

Так как подсветкой в козырьке я лично не пользовался ни разу, решил, что лампу оттуда можно будет изъять полностью и подключиться к ее контактам.

15:267

16:772

Ближний к нам контакт плюсовой, дальний минусовой

16:867

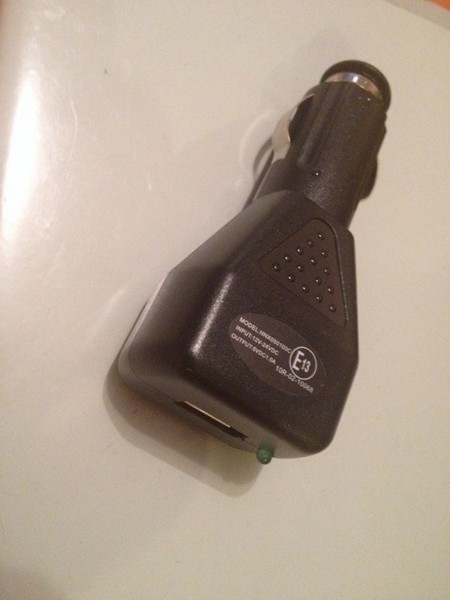

Для преобразования напряжения бортовой цепи из 12 в 5 вольт, которые нужны для питания регистратора, используем адаптер, который идет в комплекте. Вместо него можно использовать любой адаптер питания, принцип будет один и тот же.

16:1287

17:1792

К его USB выходу подключим USB кабель с нужным разъемом.

17:1892

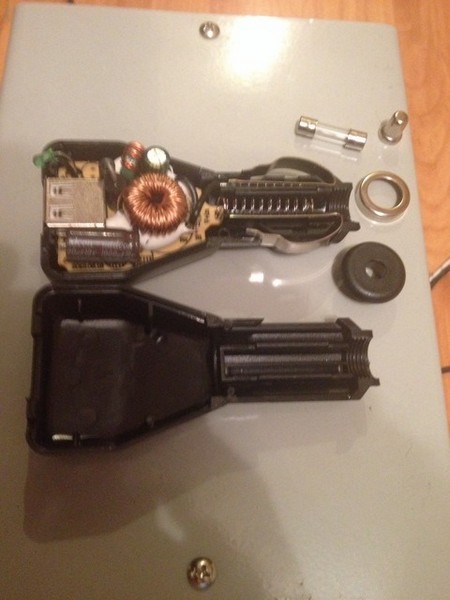

Разбираем адаптер любым подходящим способом. С пружинкой у нас плюсовой контакт, с черным проводом минусовой. Обычно на плате есть обозначения полюсов.

17:2174



18:504

Так как мы решили обойтись без паяльника, оголения проводов и т.д., просто одеваем пружинку на плюсовой контакт плафона освещения, обматываем пару раз изолентой и засовываем пластинку минусового контакта адаптера в щель между держателем лампы освещения и минусовым контактом плафона.

18:1030

19:1535

При желании все это отключается за 10 секунд

19:1618

Далее подрезаем для удобства сборки корпус адаптера и стягиваем все это дело "проволочной скруткой" от провода регистратора, также подойдет стяжка или изолента.

19:1917

20:2422

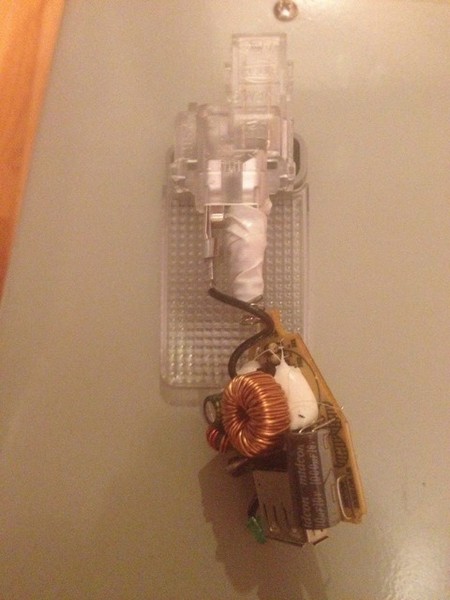

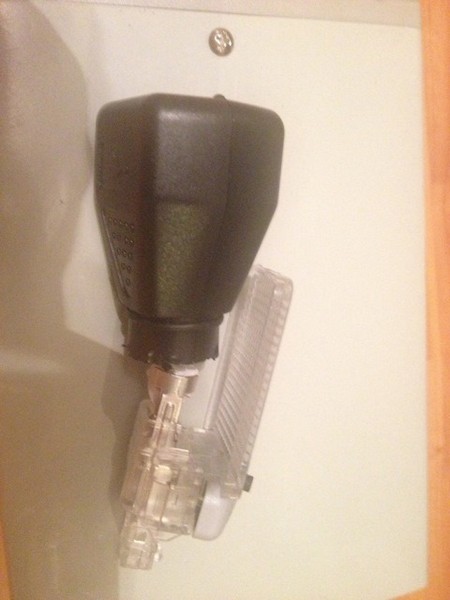

Что получаем в итоге

20:40

В USB разъем адаптера подключаем провод с нужным разъемом и просовываем конец под обшивкой потолка и крышкой датчика дождя (при наличии). Теперь при включении плафона, подается питание на наше устройство, при выключении соответственно отключается питание, либо автоматически через 30 минут обесточивается вся цепь автомобиля. При желании все отключается и возвращается на место за пару минут.

20:761

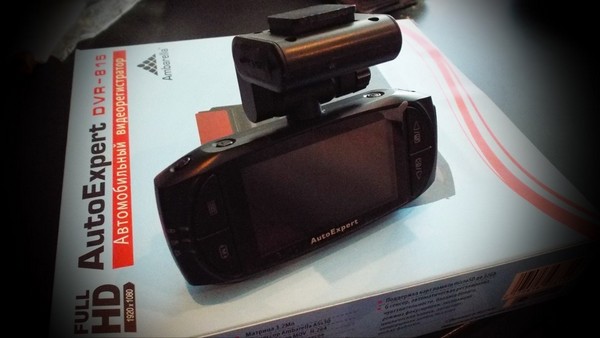

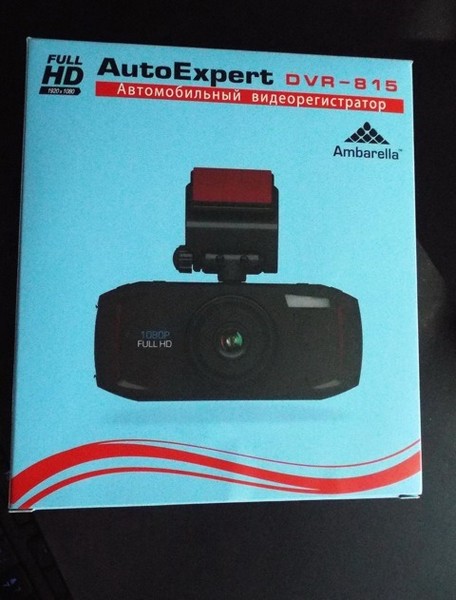

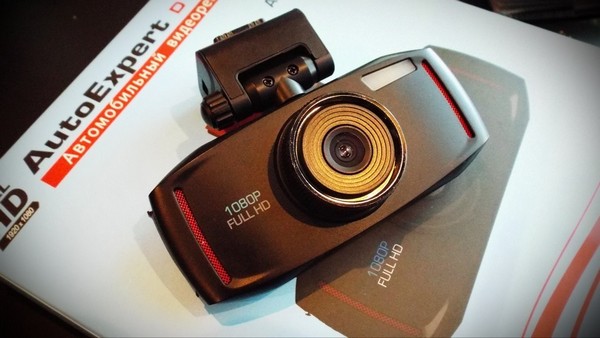

3. Установка видеорегистратора AutoExpert DVR-815

21:1347

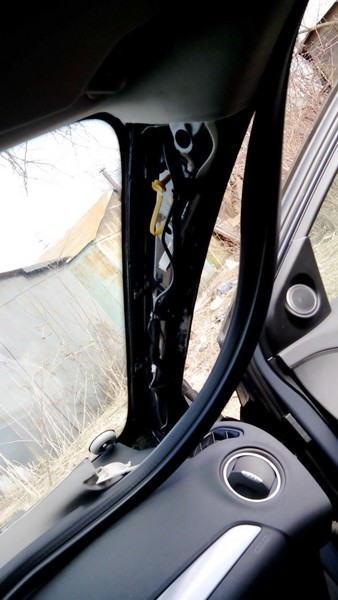

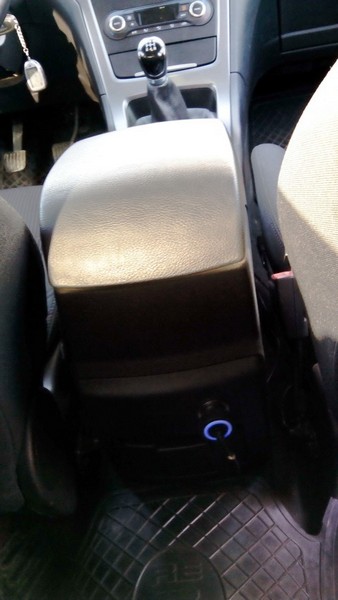

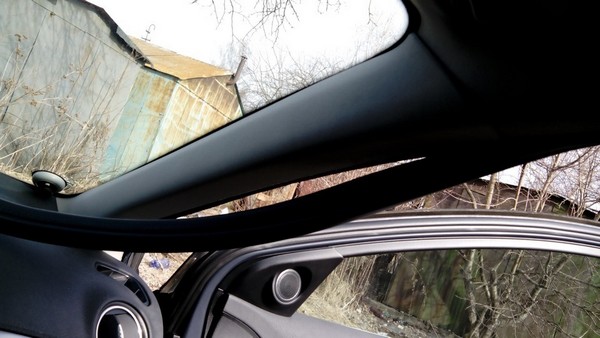

Очень не люблю свисающие провода, решил проложить всё под стойку, и далее под тоннель КПП. Питание решил брать от розетки прикуривателя задних пассажиров (провод в комплекте порядка 3-х метров).

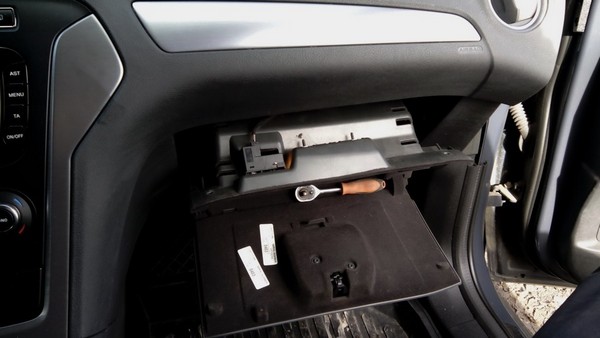

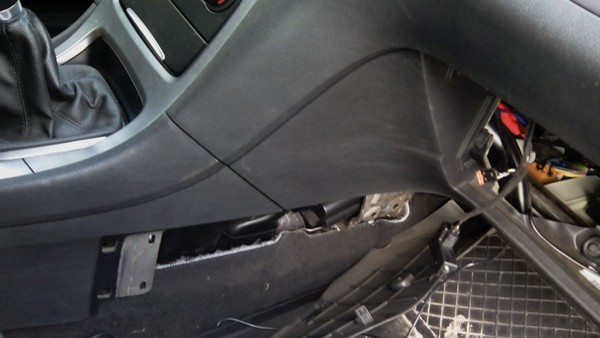

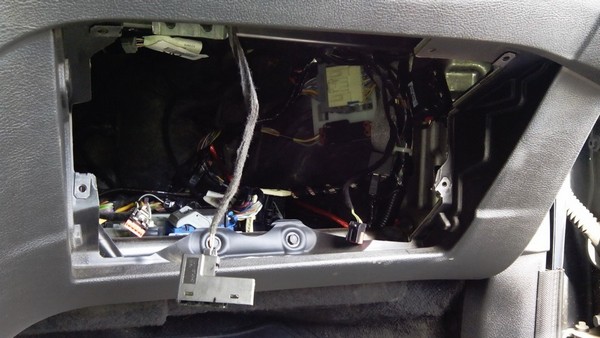

По установке: снимаем дверной уплотнитель, затем боковую стойку (она на пистонах). Откручиваем 4 винта бардачка "под звездочку" и 2 винта "на 10", затем вынимаем бардачок. Далее пропихиваем провод питания, закрепляя пластиковыми стяжками, и красиво пряча под тоннель КПП.

21:2192



22:504

23:1009

24:1514

25:2019



26:504

27:1009

28:1514

29:2019



30:504

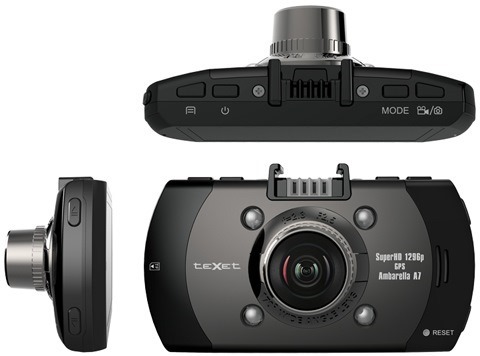

4. Характеристики видеорегистратора TEXET DVR-561SHD

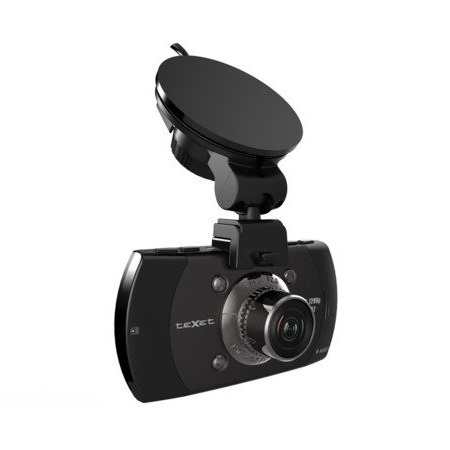

Приобрел видеорегистратор TEXET DVR-561SHD

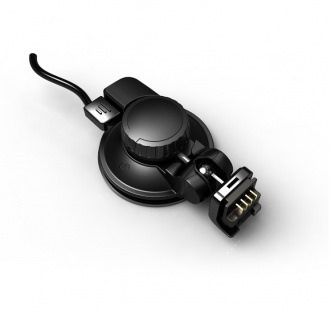

Понравилось, что зарядка вставляется в крепеж, а не в сам регистратор. Стоит его установить, и он сразу автоматически включается и начинает сьемку.

30:933

31:1438

.

31:1443

32:1948

.

32:1953

33:2458



.

33:4

34:509

Данные производителя:

34:553

Видеозапись
Объектив широкоугольный, 170°
Макс. разрешение видеозаписи 2304x1296 пикселей
Формат, кодек MPEG-4/AVC H.264
Фото JPG, 1920x1440
Воспроизведение
Матрица 3,0 Мп, высокая светочувствительность
Диагональ экрана 2,7" TFT LCD
Процессор
Модель Ambarella A7L50D, Super HD 1296p
Память
Внутренний накопитель есть, 256 МБ
Поддержка карт памяти до 64 Гб (micro SD от 6-ого класса)
Поддержка карт памяти
Тип карты памяти microSD/SDHC
Режимы и датчики
Циклическая запись Циклическая запись, 1, 2, 5, 10, 15, 20 мин. фрагменты, беспрерывная, без потерянных секунд
Датчик движения Да
Датчик удара (G-сенсор) Да
Ночной режим Да
Интерфейсы
Видеовыход HDMI, форматы NTSC/PAL
Аккумуляторная батарея
Тип аккумулятора Li-pol 130 мАч, 3.7В
Размеры / Масса
Размеры 81x51x31 мм
Масса 71 г
Цвет черный
Комплектность
Видеорегистратор 1 шт.
USB-кабель 1 шт.
HDMI-кабель 1 шт.
Автомобильный блок питания 1 шт.
Автомобильное крепление 1 шт.
Руководство по эксплуатации 1 экз.

34:2191



5. Установка видеорегистратора Vehicle Blackbox в Ford Mondeo

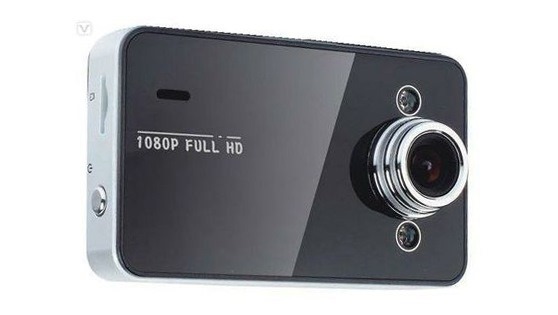

Приобрел видеорегистратор Vehicle Blackbox DVR K6000 FULL-HD

34:181

35:686

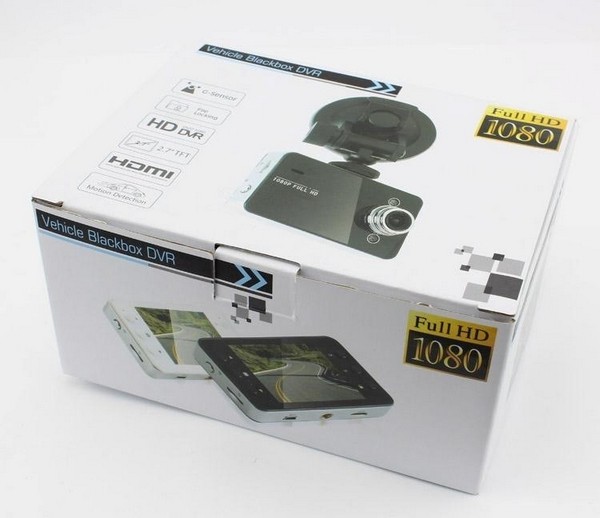

оформление и качество коробочки лучше самого регистратора

35:798

36:1303

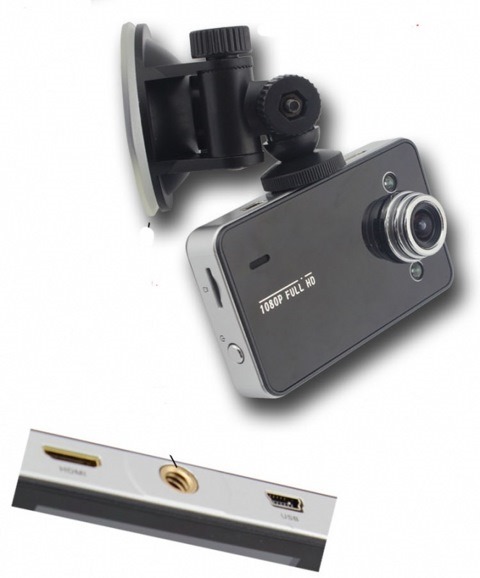

так оно выглядит

36:1337

Так же купил для него карту памяти на 16 гигов.
Производитель обещал качество FULL HD, какой то G сенсор и много всякого понаписано на непонятном мне "русском языке" ибо китайцы для составления инструкции использовали гугл странслейт с родного китайского языка. Сначала было смешно, но потом пришлось учиться делать самостоятельно…

36:1942

Установить решил под обшивкой во избежание проводов в салоне.
Сначала купил такой хороший добротный провод.

36:2145



37:504

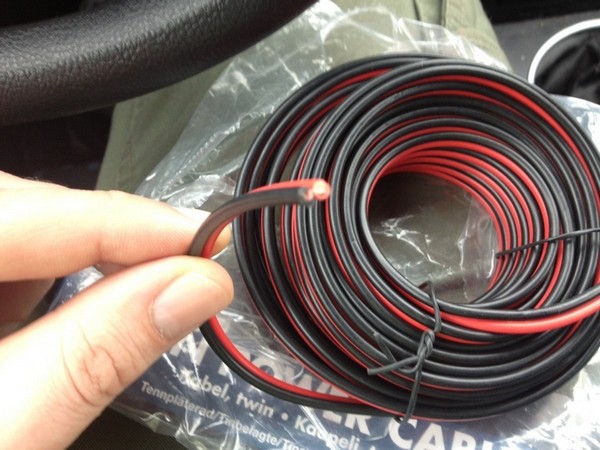

добротный провод

37:539

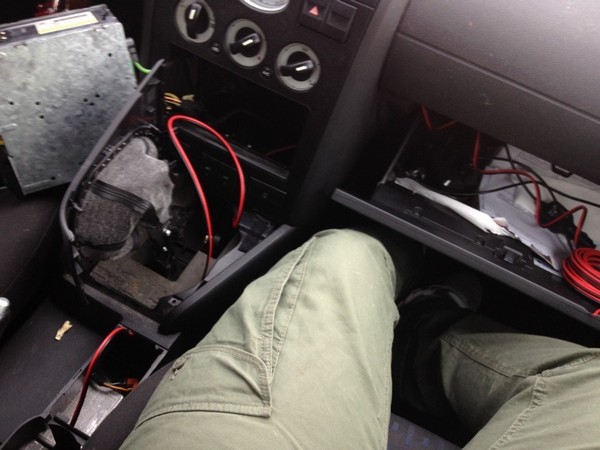

Снял крышку прикуривателя, крышку ручки КПП и вытащил магнитолу.
И начал тянуть провод внутри начиная от пространства под прикуривателем.
От каждого сектора к сектору везде есть какие нить дырочки что позволило быстро протянуть провод от прикуривателя через бардачок.

37:1038

38:1543

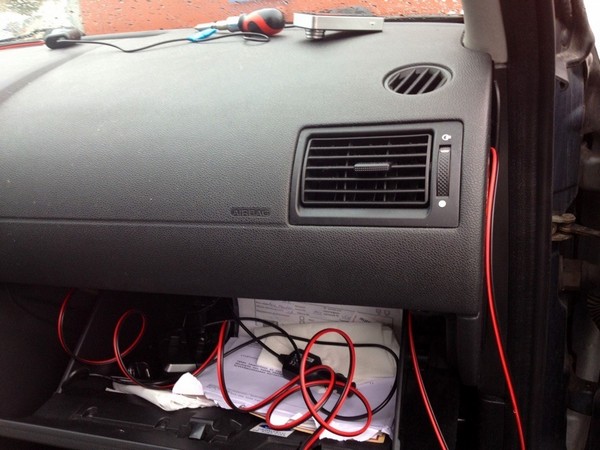

проводим провод, натягиваем

38:1598

В бардачке провод натянул и убрал назад за крышку, пространства там достаточно, поэтому провода потом не видно, и он не мешает. Из бардачка вывел провод через маленькую дырочку с правой двери.
Дальше этот провод загнал под стойку справа от окна и через обшивку потолка вывел проводок в центре у зеркала.
Сам разъем для регистратора заранее присобачил к основному проводу.

38:2281



39:504

затем провод запихиваем под правую стойку окна

39:594

40:1099

вывел провод для регистратора micro USB

40:1168

Помехи радио:
До установки видео регистратора я проверил его на работоспособность, подключил просто в прикуриватель от штатного адаптера и во время работы видео регистратора у меня отказалось работать радио, станции тупо глушились.
Полез в инет и узнал такую вещь что некоторые китайские адаптеры для регистраторов сделаны так убого, что не имеют каких-то элементов и из-за этого глушат радио.
Поэтому штатный адаптер я просто выкинул.

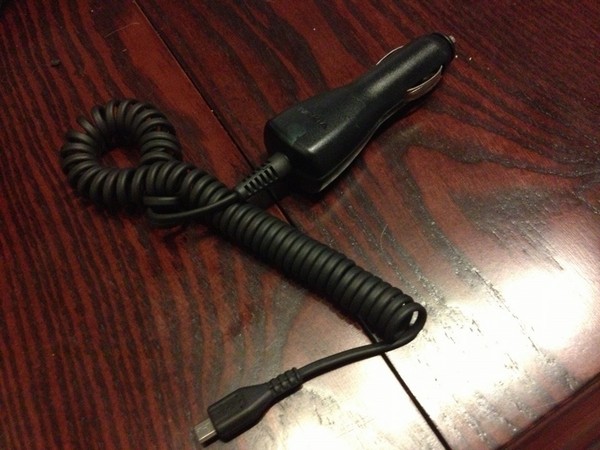

Проблему решил просто. достал из закромов добротную Нокиевскую зарядку для мобильников от прикуривателя.
Выход такой же. с 12 вольт на 5 вольт.

40:2236



41:504

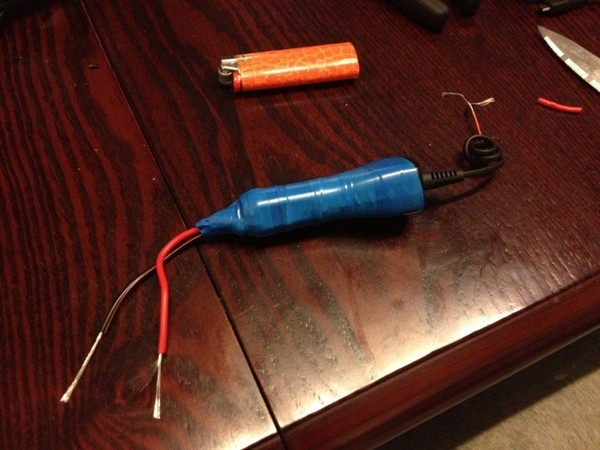

Адаптер пришлось немного модифицировать для подключения в сеть

41:625

42:1130

Hand made

42:1143

Заключительный этап

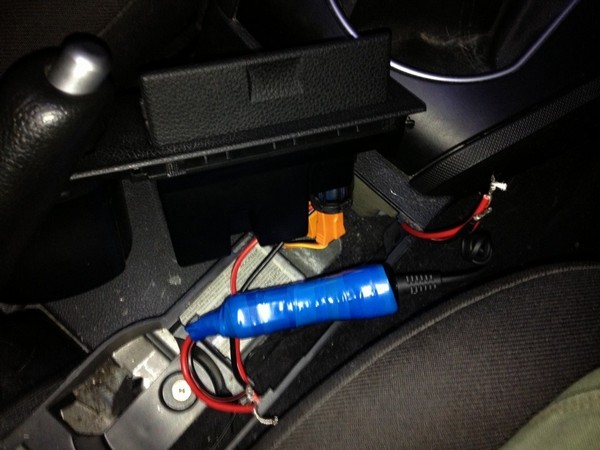

Подключаем адаптер в сеть. и выход на прикуриватель снизу. Адаптер прячем под крышкой прикуривателя внутри.

42:1385

43:1890

подключаем адаптер в сеть, от прикуривателя к проводу.

43:1993

Изолируем изолентой, запихиваем и ставим крышку прикуривателя. И все отлично. Ни проводов. Ничего не видно и все работает, работа на пятерку.

43:2253

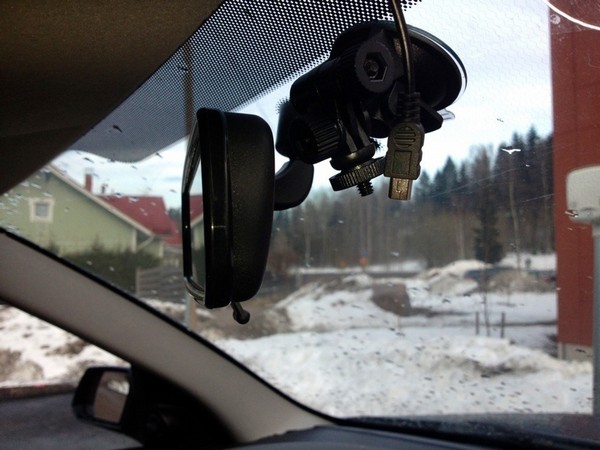

Ставим регистратор, подключаем к проводу.
Так как у меня стоит включение прикуривателя от зажигания. при повороте ключа регистратор автоматически включается и начинает снимать.
Все получилось как я и хотел.

43:384

44:889

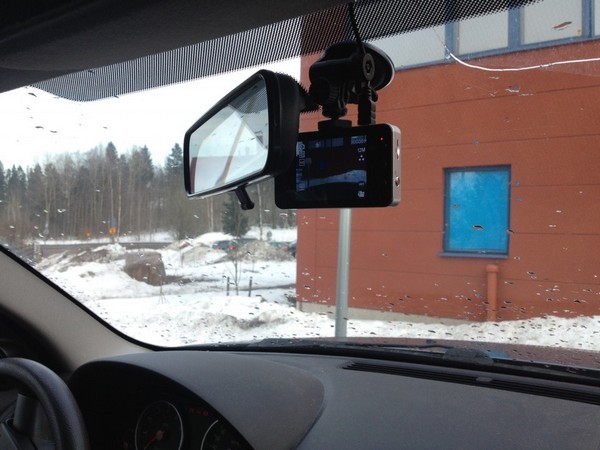

опля

44:901

При помощи черного лака и черной изоленты, регистратор был немного замаскирован, чтоб не мозолить глаза, а если и увидят, то такой и воровать уже не захочется

44:1192

45:1697

начальный вид

45:1726

46:2231

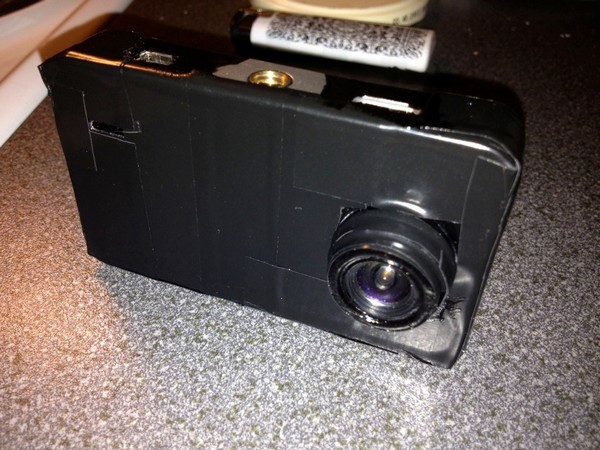

маскировочка

46:27

Не забываем ставить HD

46:70

В принципе, регистратор неплохой, но не за 60 евро, евриков за 30 купил бы…
Жутко пугает вес видео, эти видео трех или двух минутные, которые весят по 400-500 метров каждый, сшить в один видео файл на компе просто нереально, комп тупо зависает перерабатывая гиги видео. Ну если просто снимать, то вполне нормально. Легко выцепить какой-нибудь фрагмент.
