Установка короткоходной кулисы Ford Focus 3

В интернете часто можно увидеть разные отзывы автомобилистов о короткоходной кулисе. Некоторым автолюбителям это внедрение приходится по душе, а другие же, наоборот, являются ярыми противниками короткой кулисы, объясняя это тем, что она является абсолютно ненужной, в частности, для городской езды.

В основном, конечно, автомобилисты отзываются о ней положительно. Установка короткоходной кулисы помогает сократить ход рычага коробки переключения передач, что, в первую очередь, снижает время, затраченное для переключения. Вторым преимуществом короткоходной кулисы, по словам автолюбителей, является возможность более точного переключения передач, чем на стандартной.

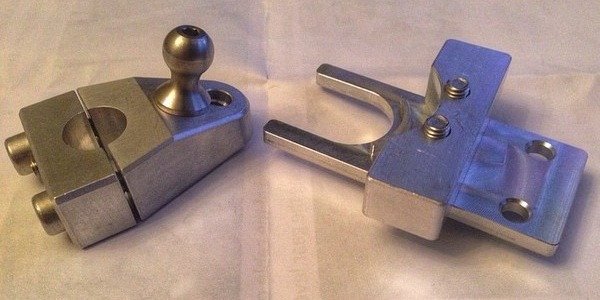

 Короткоходная кулиса КПП от Steeda Autosports для Ford Focus 3

Как многим известно, ходы ручки переключения передач на коробке MTX-75 чересчур большие, и при динамичной езде бывает довольно сложно быстро переключиться на нужную передачу, и при этом попасть в обороты. В общем и целом, коробка сделана для плавной городской езды.

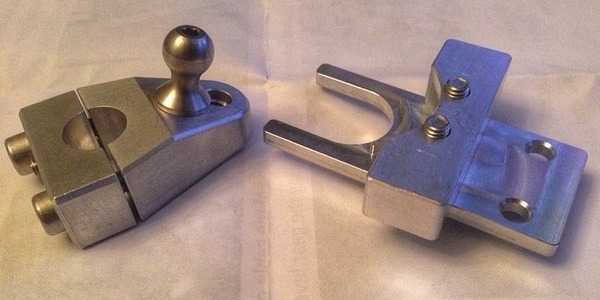

Существует техническое решение, которое позволяет сделать переключения более короткими и чёткими. Зовётся оно short throw shifter, или комплект короткоходной кулисы. Комплект условно состоит из двух частей: первая — насадка на коромысло непосредственно на корпусе КПП

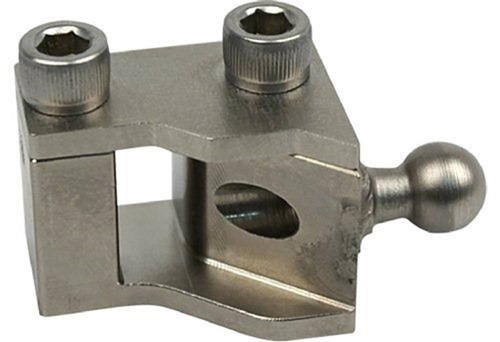

насадка

и вторая — рычаг переключения передач с регулировкой вылета

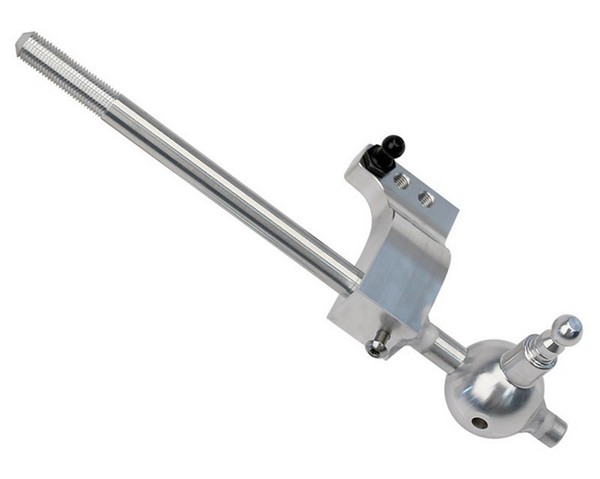

рычаг

Комплект позволяет сократить ход кулисы на 5-50%, в зависимости от потребностей водителя.

Установка довольно простая. Начнем с насадки:

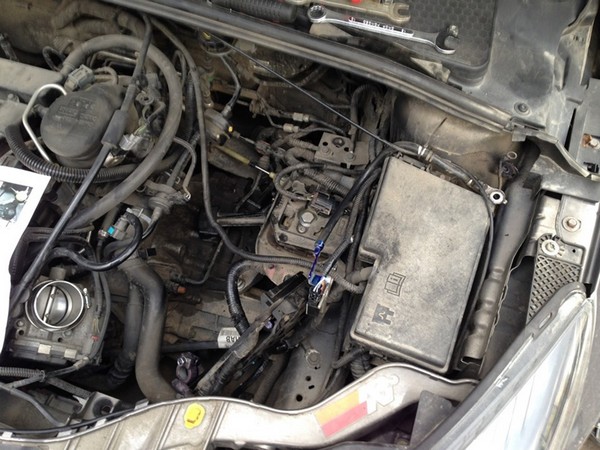

Снимаем впуск и аккумулятор вместе с коробом, обнажая левую подушку двигателя:

короб акб довольно мудрёно разбирается

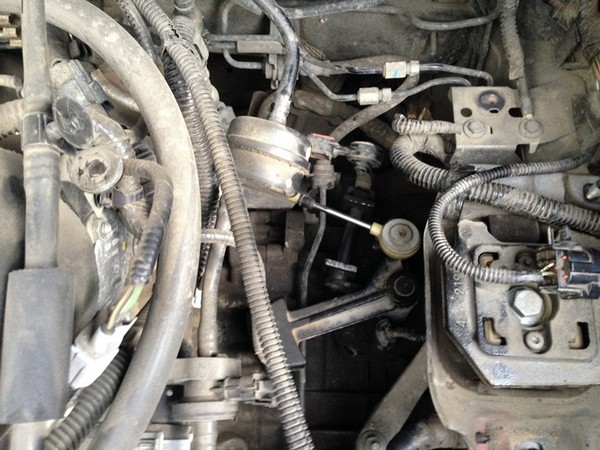

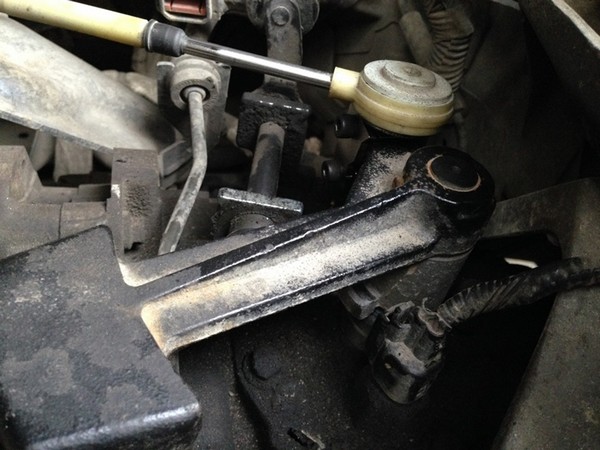

Под ней видим тягу и коромысло КПП:

по центру

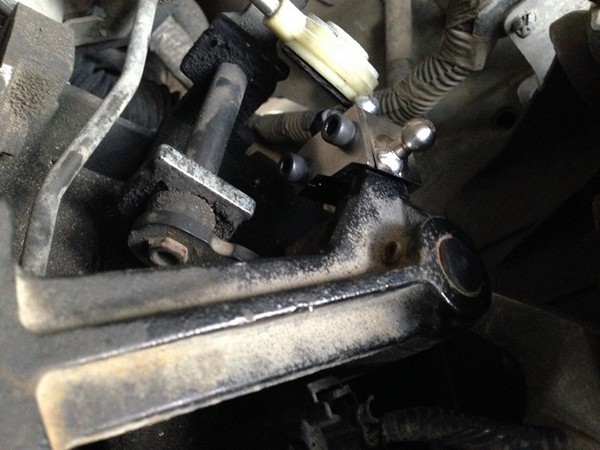

Снимаем тягу, надавив крестовой отвёрткой на её центр, одеваем насадку:

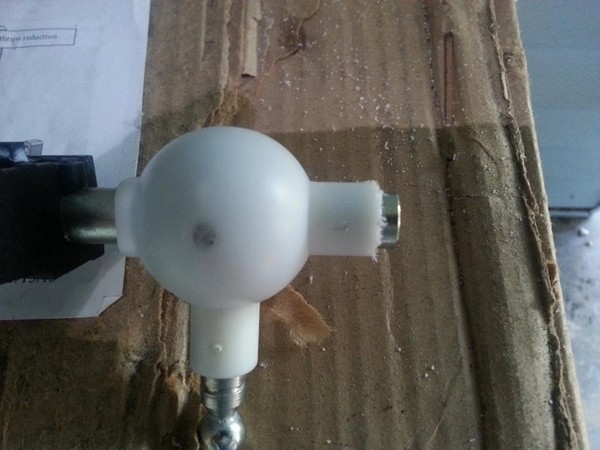

изначально надевалась не до конца, пришлось немного обработать напильником

одеваем тягу на шарообразный наконечник насадки

Всё, работа в подкапотном закончена, собираем всё в обратной последовательности.

Далее переходим в салон. Аккуратно отщёлкиваем обрамление кулисы, потянув вверх и поддевая пластиковой линейкой

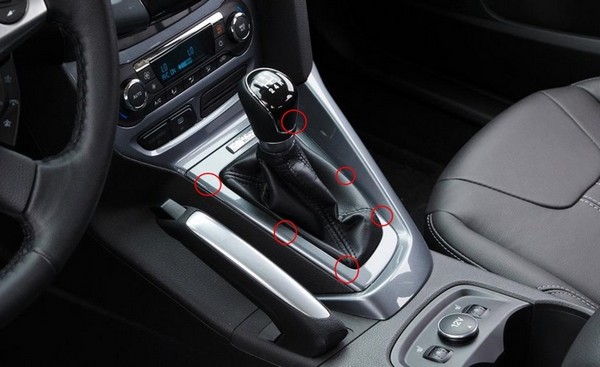

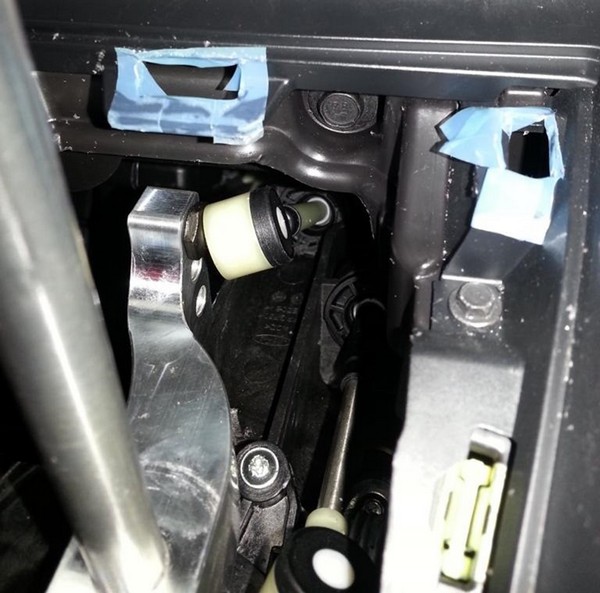

расположение клипс

Откручиваем пластиковую насадку от металлического рычага кулисы. Откручиваем 4 прижимных винта, которые держат кулису, отщёлкиваем с неё тяги и вынимаем всю конструкцию:

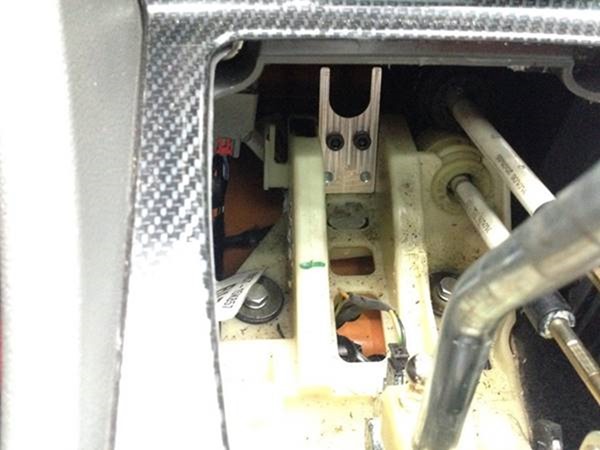

старая кулиса

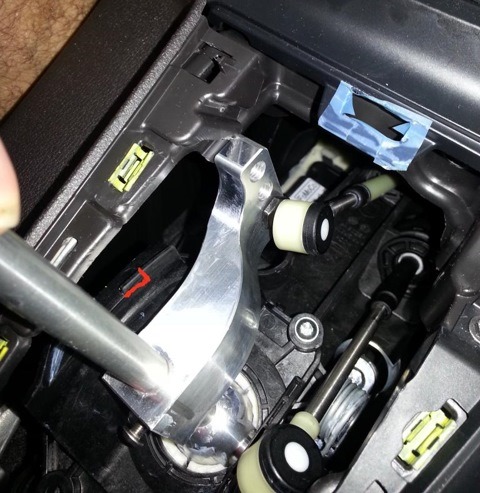

Собираем и устанавливаем на её место кулису из комплекта. Минимальное сокращение хода:

нижняя резьба — минимум

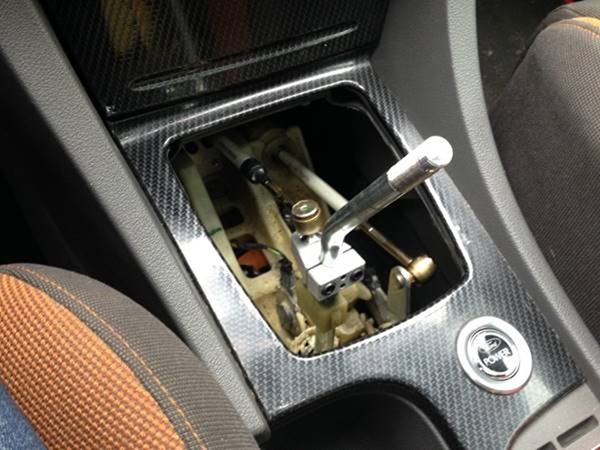

Максимальное сокращение хода:

верхняя — максимум

Поэкспериментировав, решил оставить максимум. Установка на этом закончена, собираем всё назад.

Ощущения от переключений потрясающие. Передачи включаются намного чётче и быстрее.

Изначально короткоходные кулисы устанавливались на автомобили, которые принимали участие в гонках. За счет этого они добивались уменьшения времени, затрачиваемого на переключение передачи. На автомобиле с короткой кулисой водитель может переключить передачу за 0.5 секунды, что, безусловно, очень ценится в ходе гонки, когда играет роль каждая доля секунды. Но есть и небольшой минус у этого внедрения, а именно возросшее усилие, которое применяется для переключения передачи. Именно этот недостаток является основным фактором отрицательных отзывов некоторых автолюбителей.

http://protachki.net/korotkoxodnaya-kulisa-dlya-ford-focus-strs/, https://www.drive2.ru/l/6856009/
