Установка круиз-контроля в Suzuki Grand Vitara 2

Изначально я хотел купить 2.0 в максимальной комплектации из-за круиза и штатного ксенона. Но потом разум сказал ну в баню, 2.4 едет лучше! Но всегда хотелось иметь круиз-контроль в машине. На предыдущих машинах я хотел ставить инородные, а здесь совсем другая ситуация

0:485

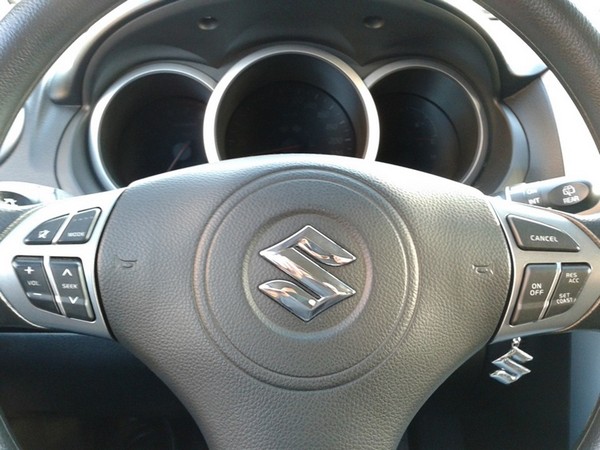

Так было:

0:505

Установка круиз-контроля в Suzuki Grand Vitara 2

1:1010

заводская комплектация

1:1057

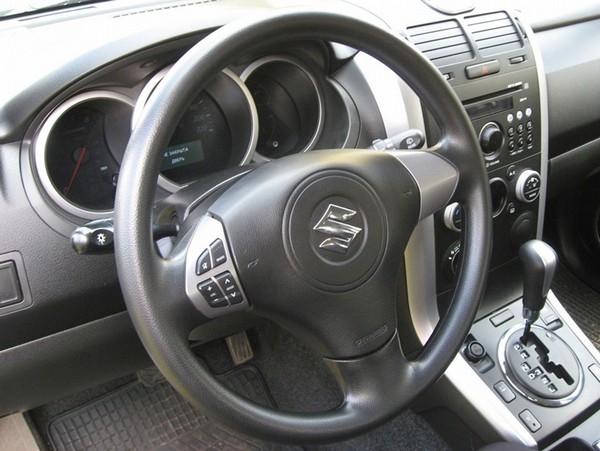

Так стало:

1:1079

2:1584

доработанная мной версия

2:1634

Для установки круиза нужно купить кнопки КК номер их такой 37460-77K40-ZCP и 3-и провода соответствующего сечения ~0.75 кв длинной 60-70см, изолента, ножек, кусачки, иголка, паяльник, трещётка с 17 головкой, ключики торкс, отвёртка шлиц и крест.

2:2058



Времени у меня заняло 1.5 часа с "перекурами", можно и за меньшее время управиться.

2:149

Когда купите кнопки круиза они будут в 12пиновом разъёме, иголкой нужно вытащить все пины, не повредив их.

2:344

3:849

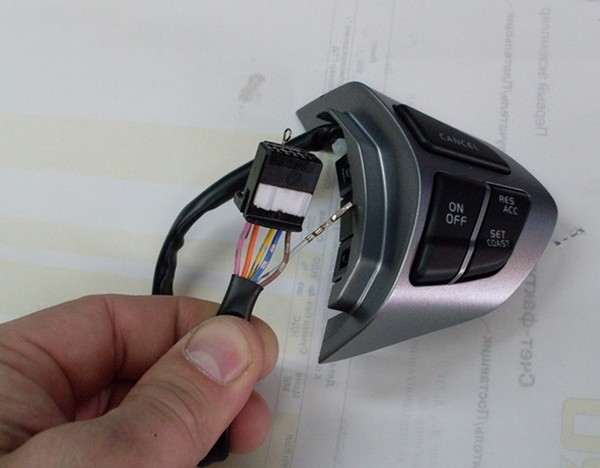

вытаскивание пинов

3:888

4:1393

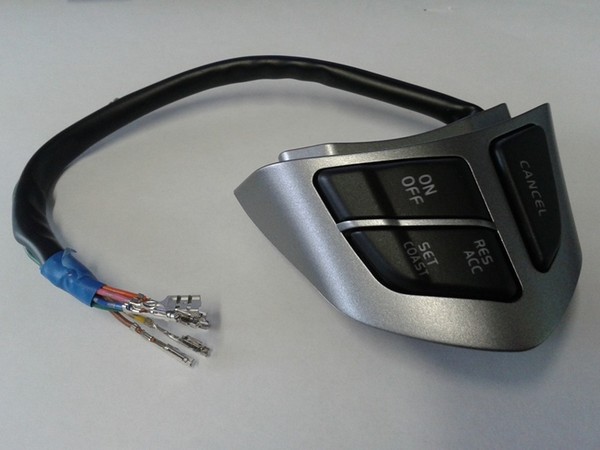

вот так выглядят контакты (пины)

4:1455

Далее скидываем + — с АКБ, ждём 15 минут чтоб снять подушку руля. За это время снимаем пластик в ногах водителя, пластик рулевой колонки. Далее вынимаем заглушки на руле и выкручиваем крепёж подушки. Подушка соединена с рулевой улиткой проводом, провод вынимаем из подушки(желтый фиксатор вытаскиваем и вынимаем контакт) кладём вертикально подушку в сторону. Далее видим 6-и пиновый разъём кнопок на руле, там будут 4-е провода:
1-зелёный
2-пустой
3-черный
4-красный
5-красно-ораньжевый
6-красно-синий

4:2366



У кнопок круиза нам нужны будут провода :
синий
белый
коричневый
желтый

4:137

остальные можно резать (тк для дальнейшей проводки нам нужно будет свободных 4-е пина)

4:297

5:802

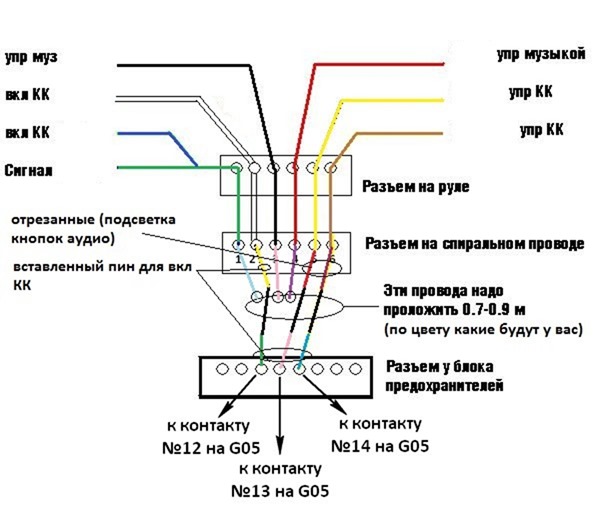

схема подключения

5:839

Недостатком всего является потеря подсветки кнопок как аудио так и круиза. По-мне так она на фиг не нужна)

5:1035

Коммутация по схеме для чайников 6-и пиновый разъём аудио:
1. Зелный сигнал (-) надрезаем припаиваем к нему синий провод круиза (это — на круиз)
2. В пустое гнездо вставляем пин (белый провод круиза) (это + на круизе)
3. Не трогаем
4. Не трогаем
5. Отрезаем чтоб из разъёма торчало 3-4 см зачищаем и припаиваем желтый провод круиза (с другой стороны отрезанный провод изолируем
6. Отрезаем так же, зачищаем, припаиваем коричневый круиза.

5:1818

5 и 6 это контакты подсветки кнопок.

5:1885

Заматываем всё изолентой, собираем руль, ставим на место. Ну кнопки как прикрутить к рулю я думаю не стоит рассказывать.
Под рулём на улитке есть разъём тоже 6-и пиновый:
добавляем (втыкаем пин имеющийся) в него так же 2-й контакт + припаиваем провод 60-79см (это + круиза) и отрезаем подсветку 2-а провода, к ним припаиваем 2-а провода 60-70см, далее эти три провода тащим в блок возле левой ноги внизу, квадратный серый разъём «мама» там как раз не будет доставать 3-х проводов. Туда втыкаем пины 3-и шт., и соединяем наши 3-и провода. Всё, круиз готов.

5:2866



Сохранить в Альбом

5:37

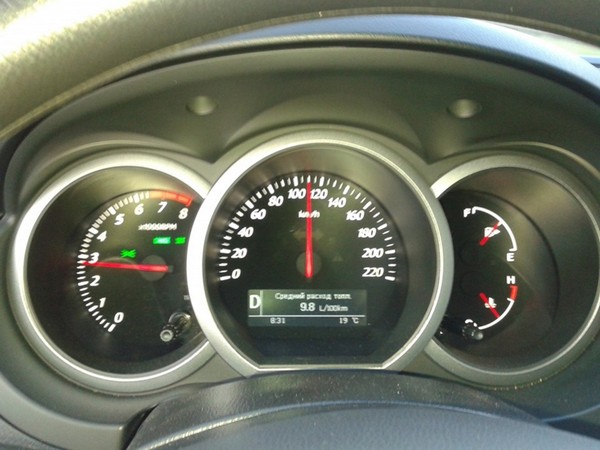

включение круиза кнопкой ON

5:90

6:595

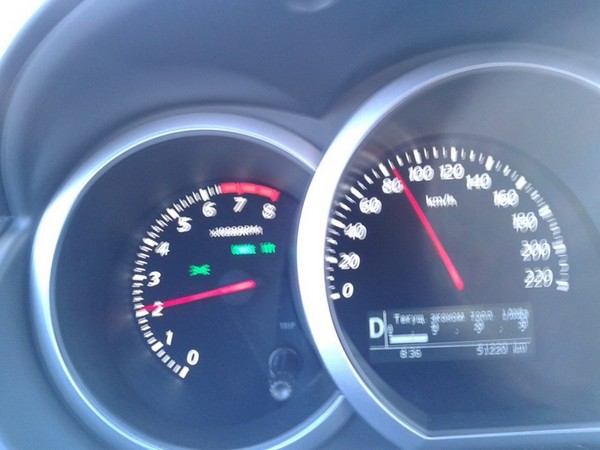

в действии
