Установка микрофона и громкой связи через блютуз в Ford Mondeo

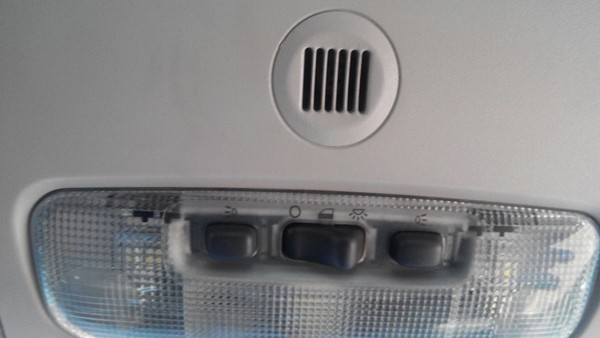

Родной микрофон, который шёл вместе с магнитолой не совсем чувствительный. Его надо устанавливать, как можно ближе к себе, а то тебя очень плохо слышно и приходилось орать в машине. Хотелось, конечно, поставить его в штатное место, тем более, у меня оно предусмотрено.

Решение пришло почти сразу. Нужен усилитель для микрофона. Обращаемся к Китайцам, вернее на Алиэкспрес ССЫЛКА НА МИКРОФОН там находим для экспериментов сам усилитель для микрофона 1. 34$

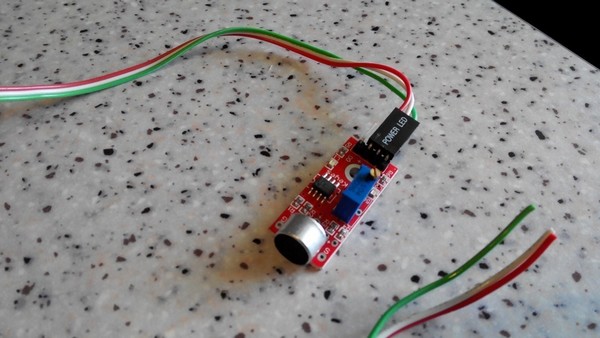

Усилитель и микрофон с регулируемой чувствительностью

Ну и стабилизаторы напряжения, ведь для питания микрофона нам нужно 5В, преобразователь модуль LM2596 вход DC 4. 0 ~ 40,выход DC 1. 3 — 37 В ток 2А регулируемый по цене 0. 8$ за 1 шт.

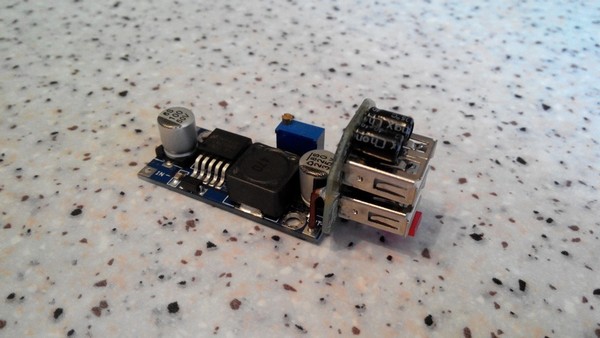

Стабилизатор и припаянный USB дальше узнаете для чего

Дальше снимаем плафон, снимаем очечник и несём домой.

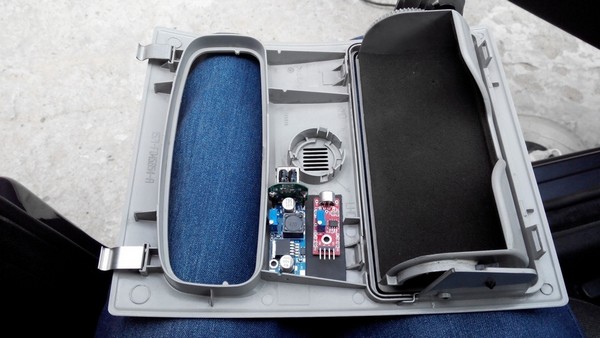

Примерка

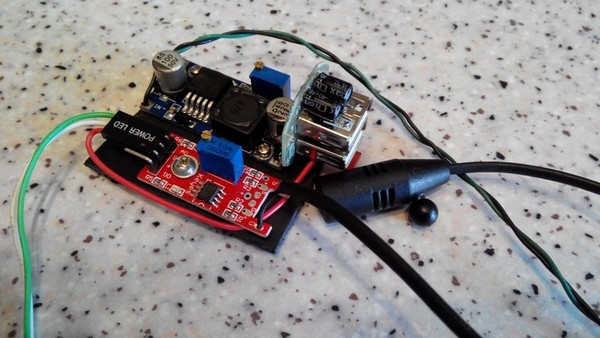

Усилитель и стабилизатор, уже всё спаянно.

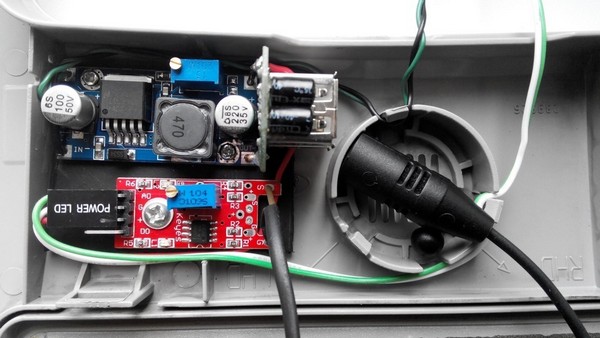

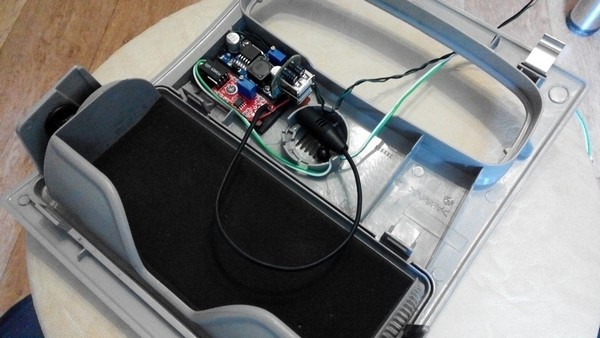

Установлено и закреплено на двухсторонний скотч. Подключаем питание на вход стабилизатора напряжения 12В подстроечником синеньким выставлено 5 Вольт на выходе.
Зелёный и белый эти провода идут с выхода магнитолы где был подключён был родной микрофон.
Потом сигнал усиливается и выходит на чёрный провод куда и подключён сам микрофон.
1-ый AO зелёный провод аналоговый вход, это один из проводов выхода микрофона из магнитолы.
2-ой G белый общий выход второго из проводов магнитолы и минус —
3-ий красный +
4-ый DO не подключенный цифровой вход

Готово, можно идти ставить.

Провод на микрофон уже был проложен по стойке и подключен к магнитоле при установке.

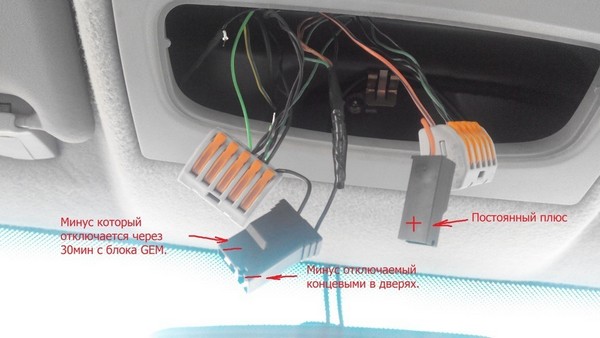

Подключил я это всё на провода потолочного плафона минус брал тот на котором напряжение пропадает через 30 мин, плюс висит постоянно. Это для того чтобы можно было ещё разговаривать при выключенном зажигании.

Само подключение

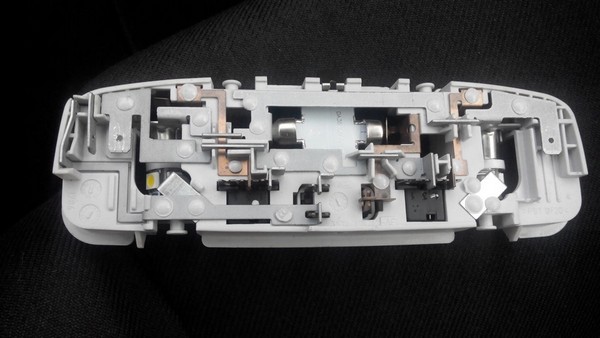

В плафон установил светодиодные лампы.

Вы спросите, а зачем мне USB на стабилизаторе напряжения. Ответ я туда подключил провод он регистратора не висеть же ему от прикуривателя, он же тоже питается 5 вольтами. И при выключении зажигания и закрывания машины он может ещё записывать 30 мин, потом выключается.

Получилось неплохо, никакого колхоза.

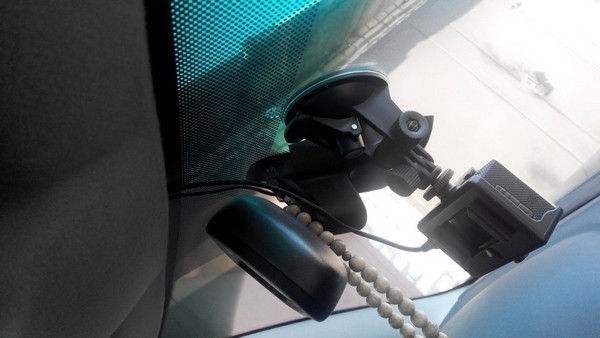

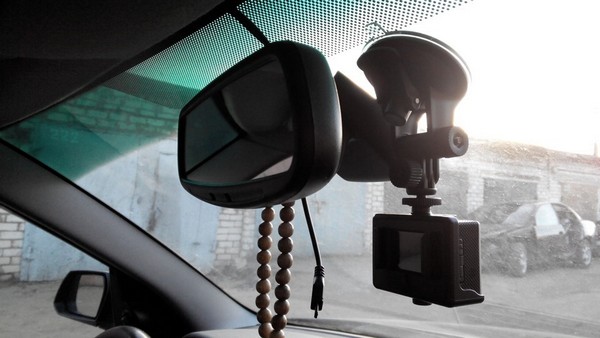

Провода на регистратор почти не видно

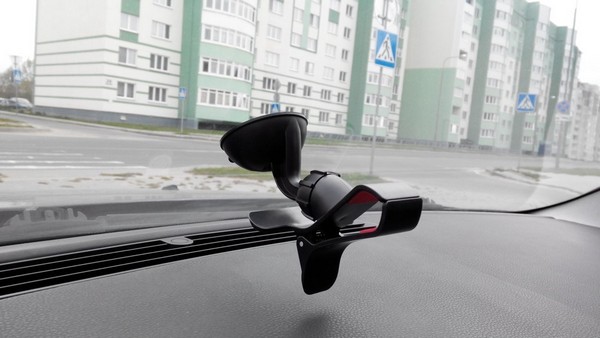

Надоел мне этот держатель для телефона: далеко стоит, не удобно вынимать телефон, на солнце плохо видно. Решено было его снять и заменить другим более продуманным и функциональным.

Выкинуть сей девайс

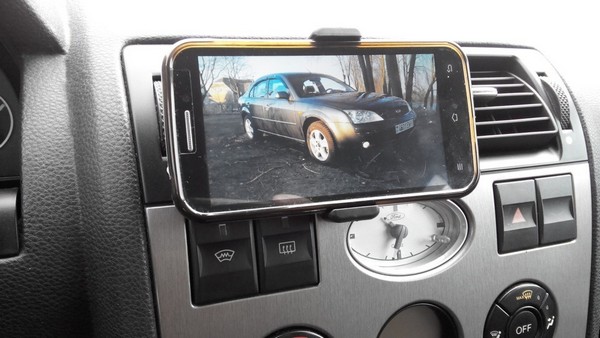

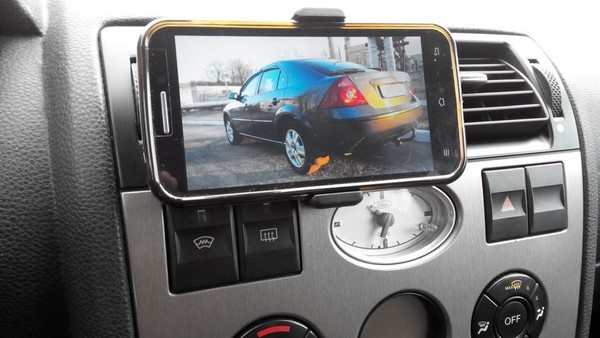

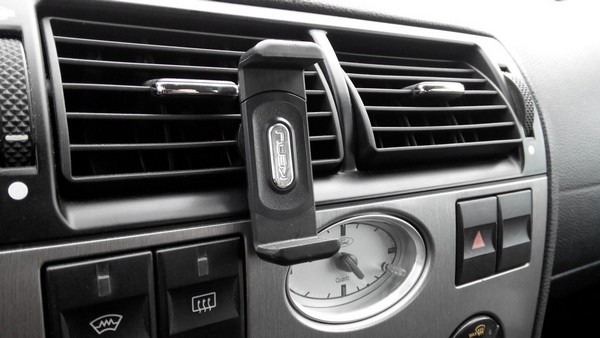

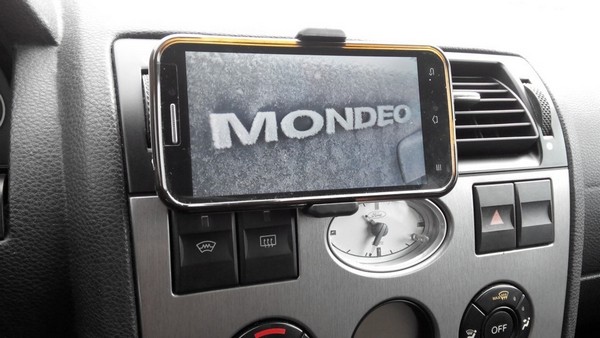

Вот он - стоит 2$, держится великолепно, компактный, поворот на 360 градусов, хорошо удерживает телефон, близко находится от руля. Когда смотрим фильмы в дороге их смотрят даже задние пассажиры. Одни плюсы, а где же минусы? Закрываю один центральный дефлектор обдува, если можно считать это минусом.
