Установка омывателя фар в Suzuki Grand Vitara 2

Содержание статьи:

0:37
  1. Подготовка к установке омывателя фар Suzuki Grand Vitaraм 2
  2. Монтаж омывателя фар Suzuki Grand Vitara 2

1. Подготовка к установке омывателя фар Suzuki Grand Vitara 2

Решил я поставить струйные омыватели фар. Но чтоб не присыхала грязь к фаре я на перекор себе решил поставить ксенон 4300К.

0:530

Так как лампочка в фару вставляется и подключается через адаптер, просто так не воткнешь туда лампу ксеноновую. На ebay были заказаны переходники под для ксеноновых ламп. Так как оптика у нас Koito, а данную оптику использует и Mazda переходники полностью идентичны маздовским. Собственно, я их и заказал. На ebay можно их найти, введя в строке поиска "adapter H7 mazda"

0:1174

Подготовка к установке омывателя фар Suzuki Grand Vitara

1:1679

переходники

1:1705

Ксенон Sho-me H7 4300K, стандартный без всяких лишних штук, был мне отдан за спасибо одноклубником с киа-клуба, за что ему огромное спасибо!

1:1950

Потом был куплен комплект омывателя фар Sho-me, но так как на бампер сузуки не установить форсунки из комплекта были заказаны другие форсунки.

1:2209




2:504

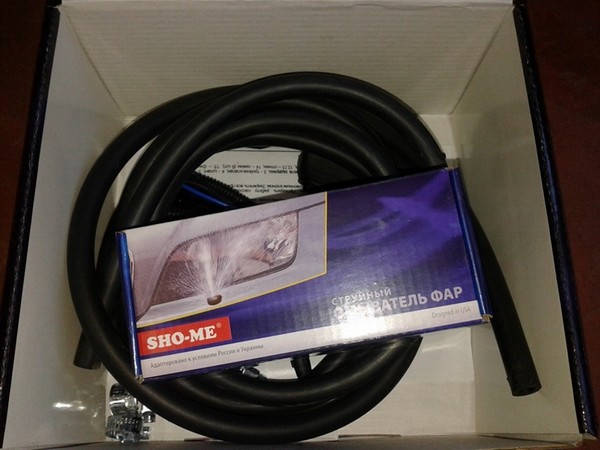

общий вид

2:525


3:1030

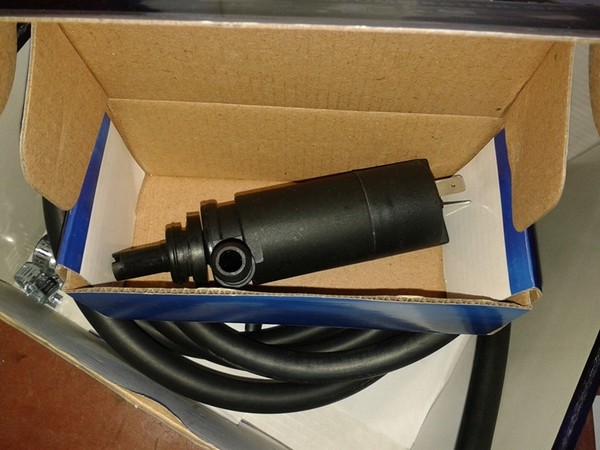

насос высокого давления

3:1078


4:1583

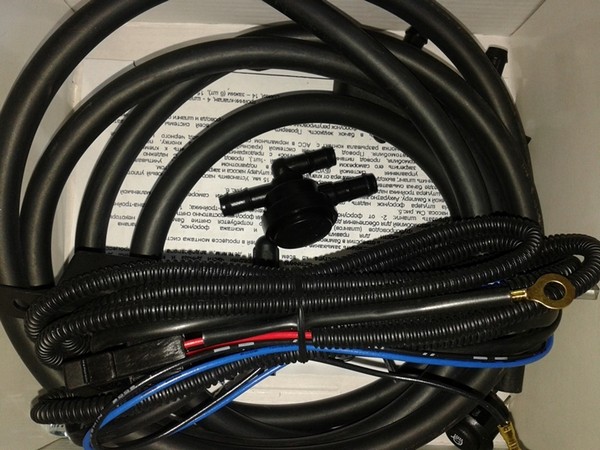

шланги и проводка

4:1619

Были заказаны форсунки от Land Rover Freelander 2.

4:1695


5:2200

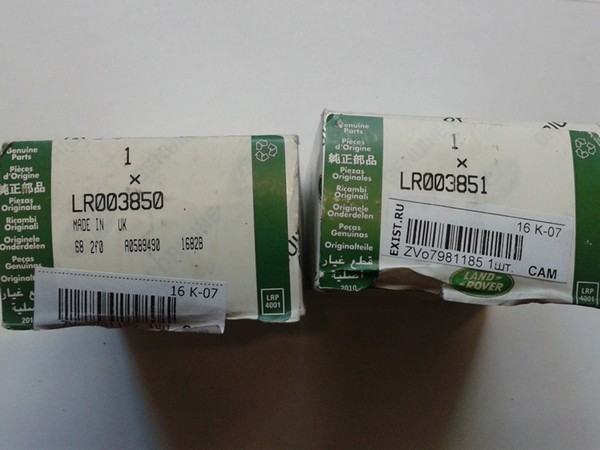

коробочки форсунок

5:38

Коды форсунок:
LR003851 левая
LR003850 правая
DYC000190 клипса х2 (она закрепляет форсунку с обтаной стороны бампера)

5:235


6:740

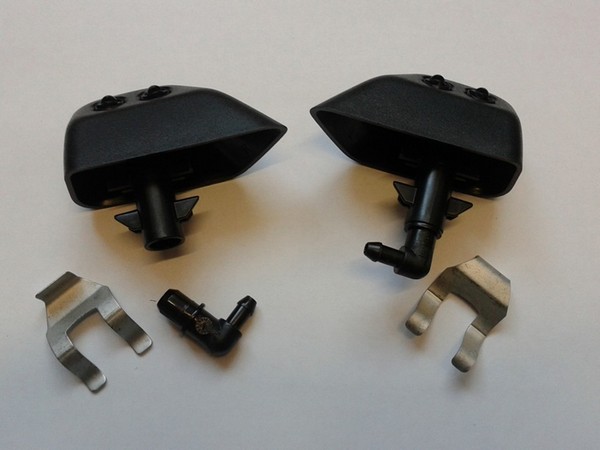

форсунки и клипсы

6:776

Чтоб не нарушать гармонию салона инородными кнопками, была заказана кнопка омывателя фар от топовой версии.

6:978


7:1483

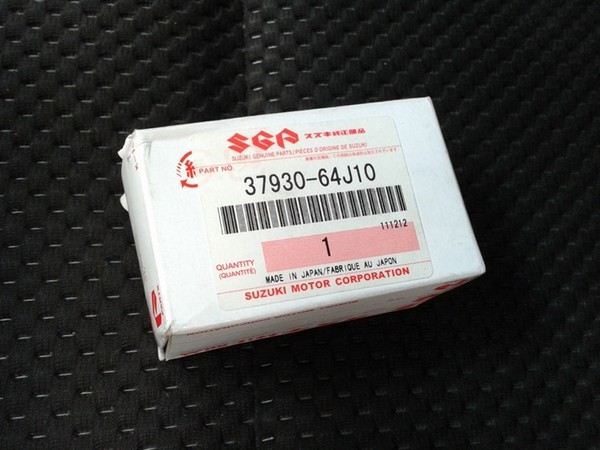

упаковка кнопки

7:1516

Код кнопки:
37930-64J10

7:1553


8:2058

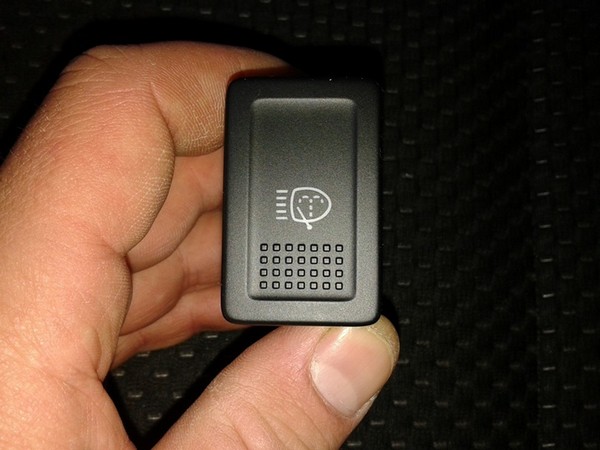

штатная кнопка омывания фар

8:54

Далее, форсунки были доработаны: вынуты из них угловые приёмники воды, и установлены выточенные токарем переходники под диаметр шланга.

8:307


9:812

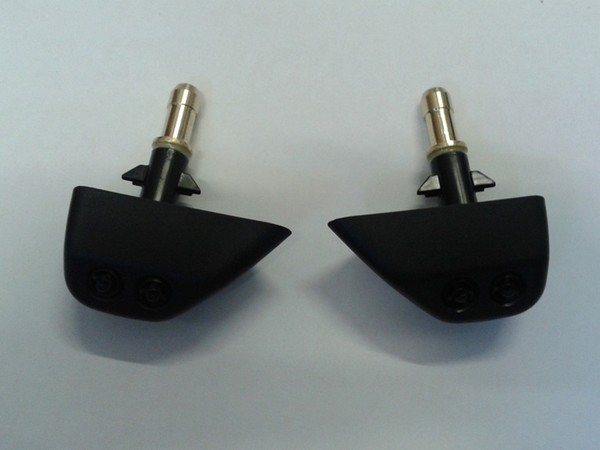

с новыми доработанными штуцерами

9:877

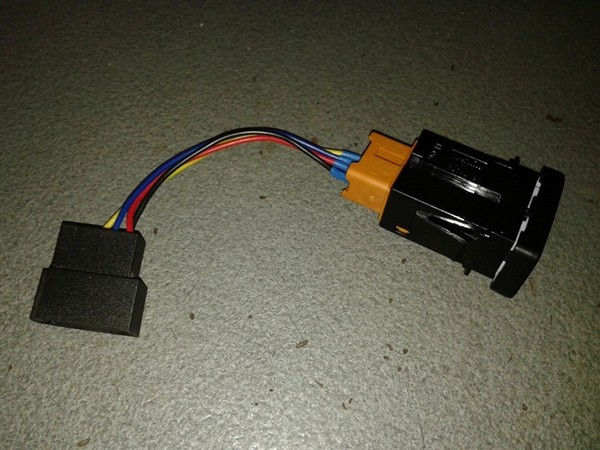

Я начал искать штекер для кнопки, но понял, что это утопия, либо на разборке полностью предлагают проводку, в автозапчастях отдельно не купить… Ну да ладно, нашёл в граде коннектор ISO от магнитолы, и понял, что он мне очень подойдет, если припаяться к кнопке. Что я собственно и сделал, получилась отлично!

9:1433


10:1938

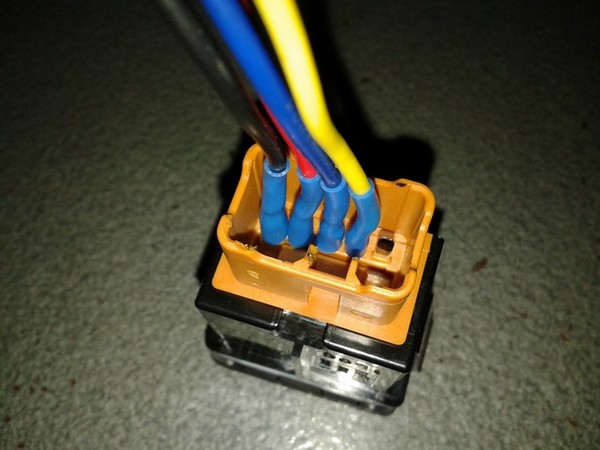

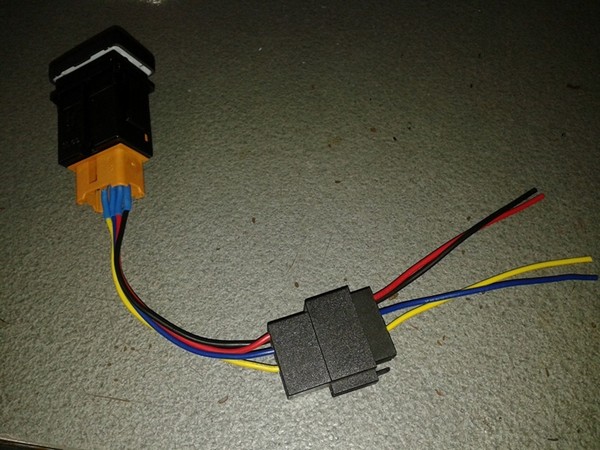

доработка кнопки

10:1973


11:2478



доработка кнопки

11:34


12:539

доработка кнопки

12:574

Ну и так как снимать бампер, за нижнюю решётку в бампере буду устанавливать сетку с мелкими сотами, для предотвращения попадания камней.

12:827


13:1332

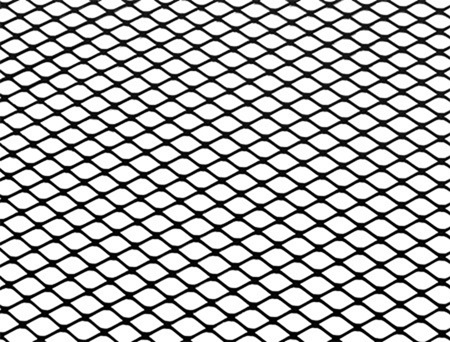

сетка черного цвета

13:1372

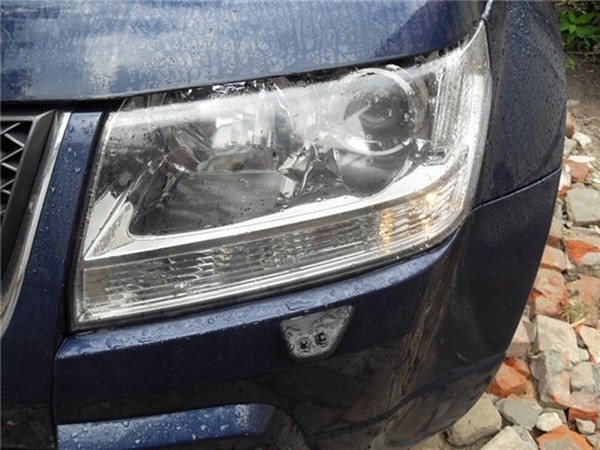

Вот так будут выглядеть форсунки на бампере (фото не моё, с форума взято)

13:1507


14:2012



форсунке на бампере

14:39

2. Монтаж омывателя фар Suzuki Grand Vitara 2

Установил кнопку омывателя, протянул провода. + возьму с лампы габарита, + — подсветки взял с кнопки ПТФ. Получилось вот так:

14:337

Монтаж омывателя фар Suzuki Grand Vitara

15:842

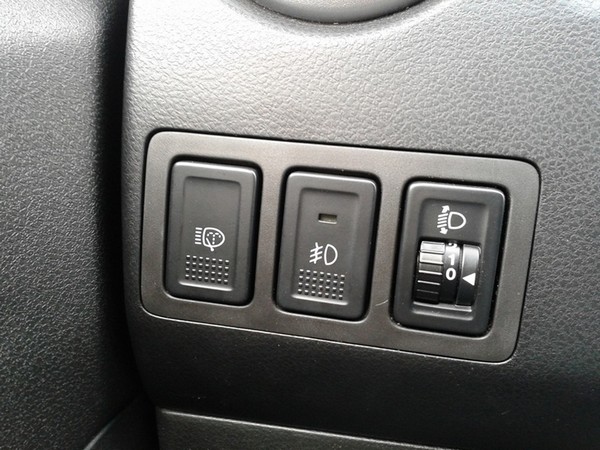

установил на место корректора

15:901


16:1406

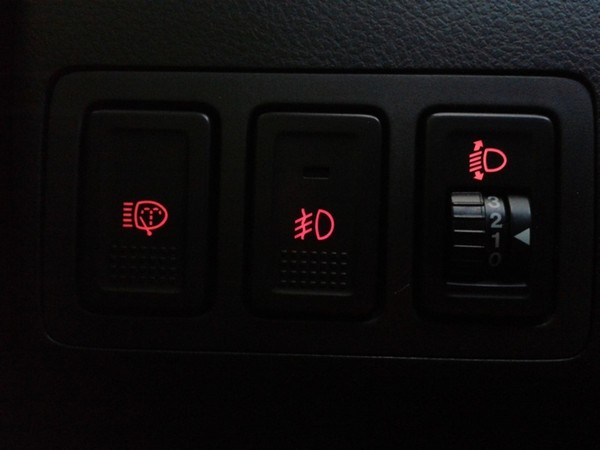

вот так выглядит с подсветкой

16:1464


17:1969

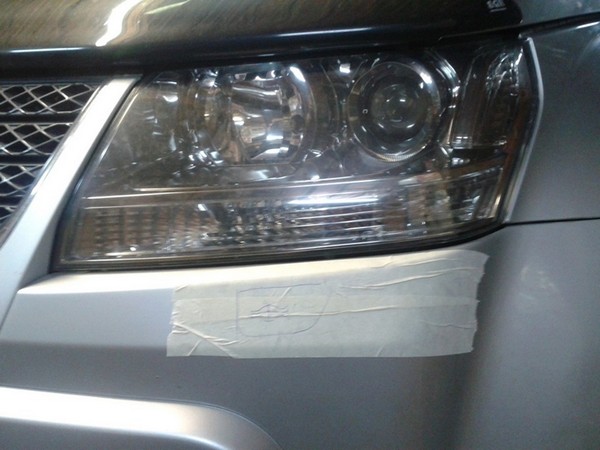

клеем малярный скотч и начинаем разметку форсунок

17:2065




18:504

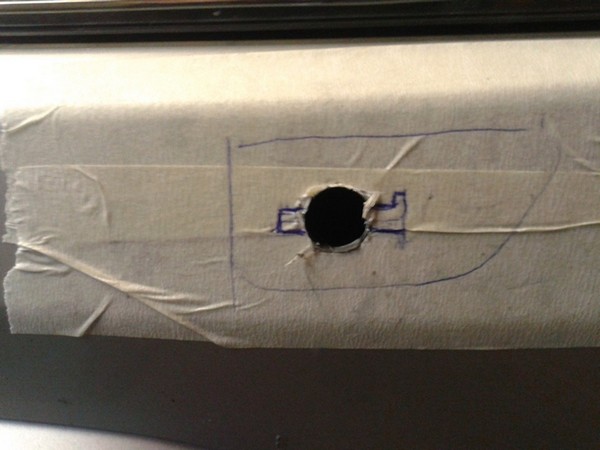

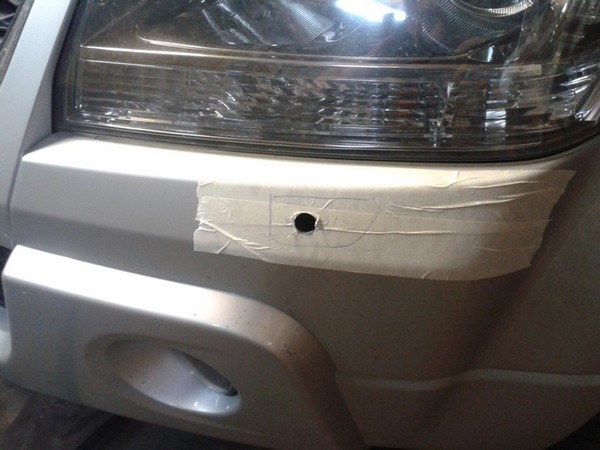

делаем отверстие 16мм

18:546


19:1051

выводим контур под форсунку (крепление)

19:1127


20:1632

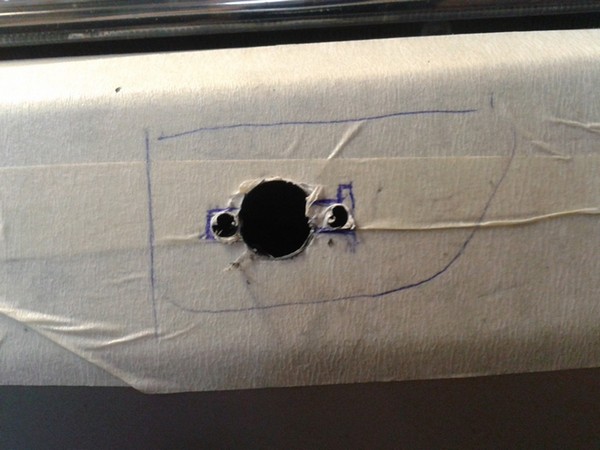

высверливаем 6мм чтоб работать поменьше надфилем

20:1726


21:2231

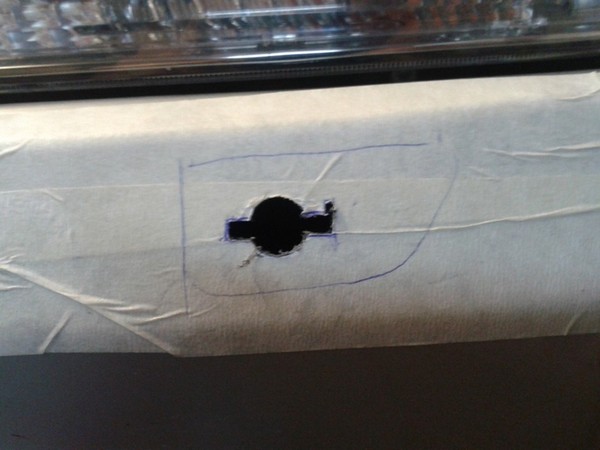

надфилем выводим нужную форму

21:58


22:563

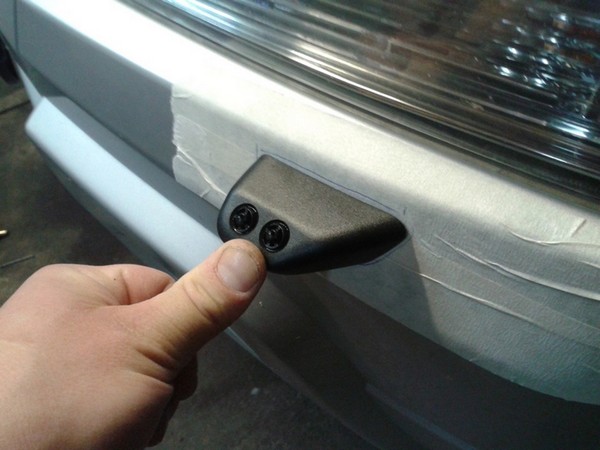

прикладываем форсунку

22:608


23:1113

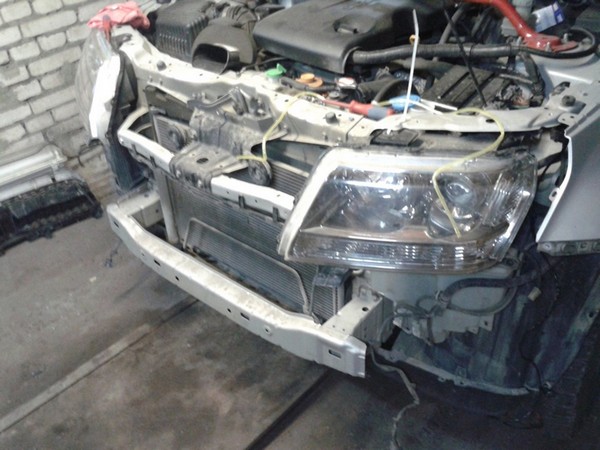

снимаем бампер

23:1144


24:1649

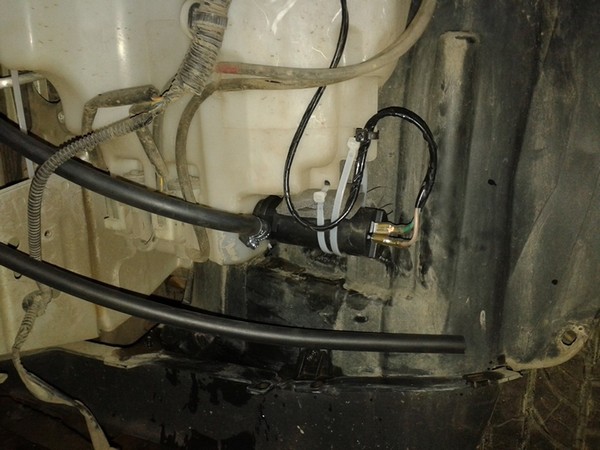

монтируем насос в бачок, сверлим 16мм отверстие и вставляем резинку, в неё насос

24:1797


25:2302

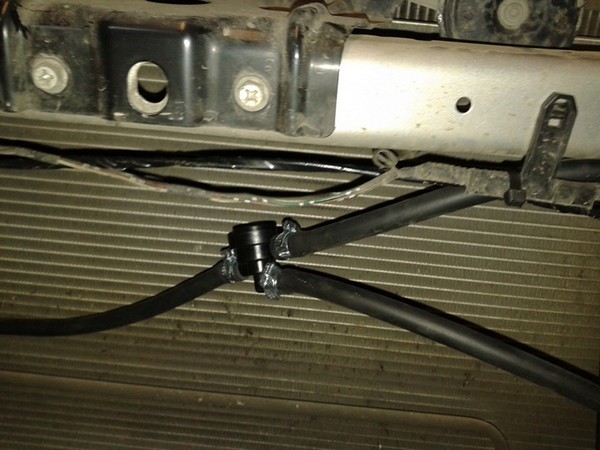

тройник распределение на фары

25:58


26:563

готовый вариант, настройка

26:616


27:1121

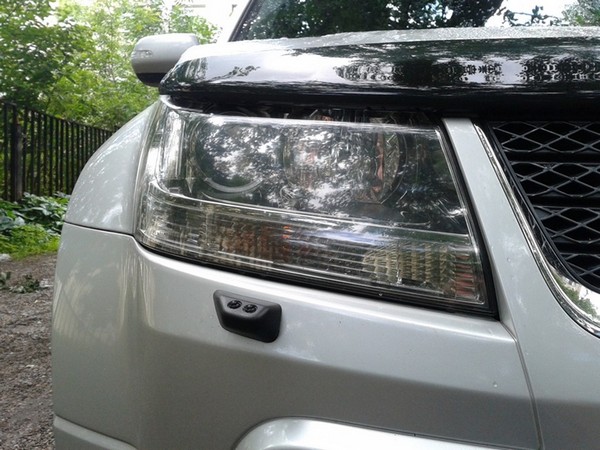

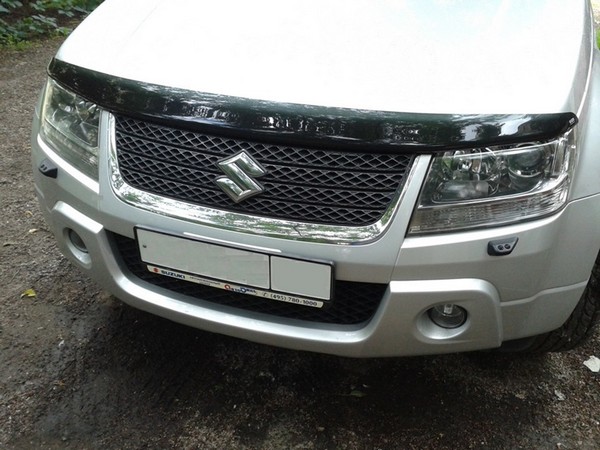

внешний вид с омывателями

27:1172


28:1677

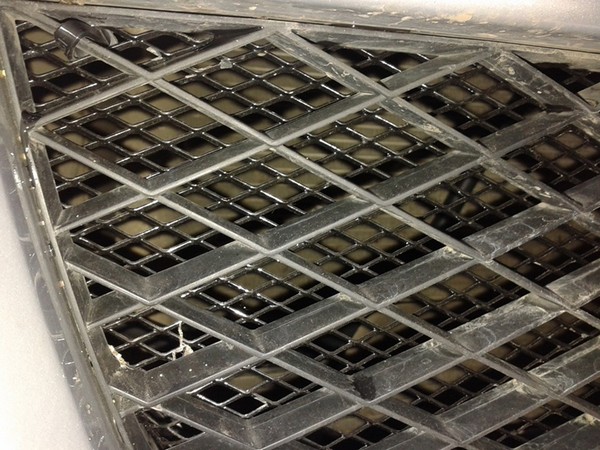

сетка рабица в нижнюю решётку от камней

28:1753


29:2258

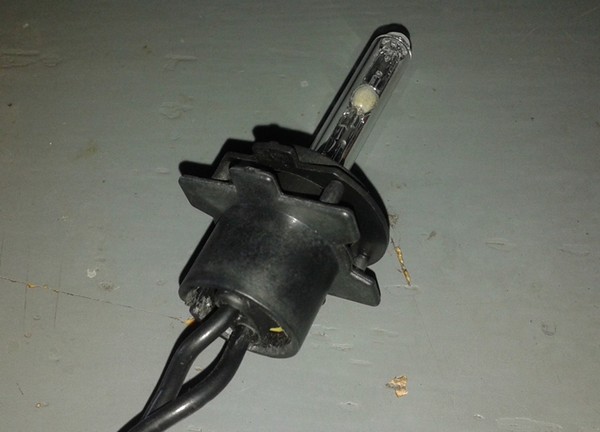

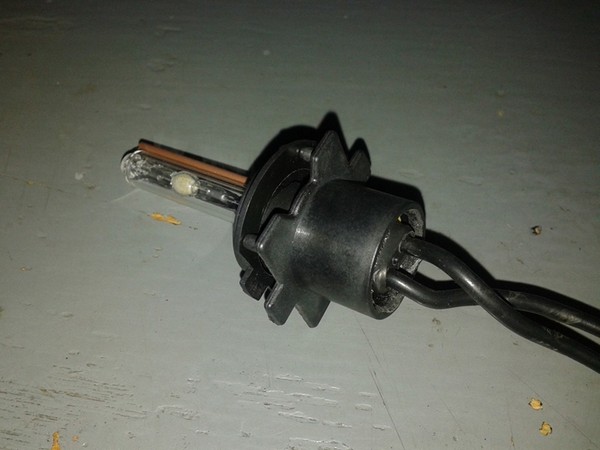

лампа H7 4300K с переходником под оптику Koito

29:76


30:581

ещё одна фото переходника

30:632


31:1137

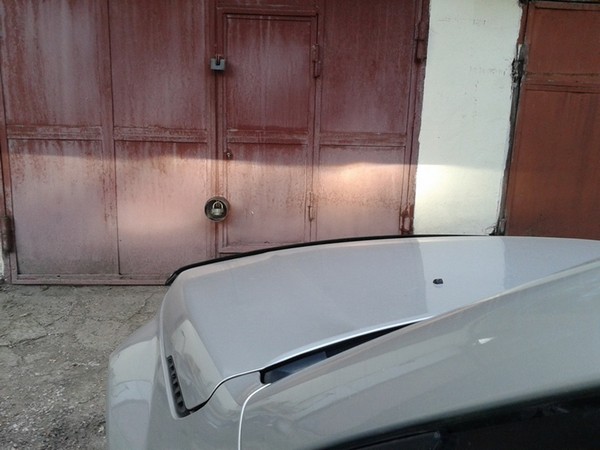

свет ксенона на расстоянии 1.5 метра до гаража

31:1223

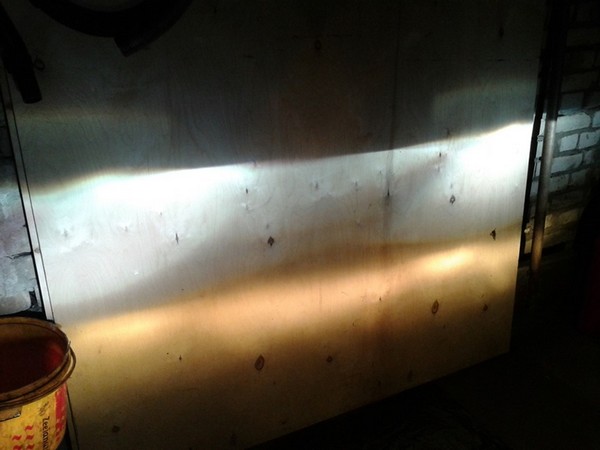

32:1728

в гараже 1 м до фанеры, верх ксенон, низ ПТФ, границу видно наглядно

32:1852
