Установка, подсветка, изготовление и доработка сабвуфера для Ford Focus 3 своими руками

Содержание статьи:

Решил добавить низких частот в свою машину. Купил активный саб FLI FU12A 1000В — для начала пойдет. Теперь расскажу поподробнее о протягивании кабелей, потому что как сам столкнулся, ничего толком найти не смог.

1. Если есть многоуровневый вход (HI-INPUT) в сабе, то подключайте к нему, а не через тюльпаны — я ввиду незнания подключился сначала через тюльпаны — после в сабе при выключенном звуке был фон двигателя, и через многоуровневый канал качество звука намного выше, если подключение идет к родной магнитоле!

Установка и подсветка сабвуфера для Ford Focus 3 своими руками

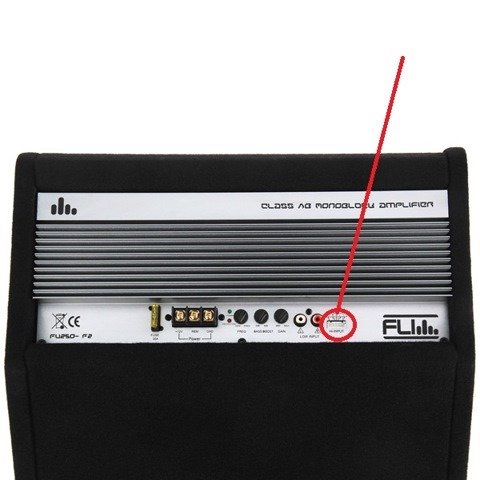

Многоуровневый вход HI-InPUT

2. Протягивание кабеля питания от аккума надо делать через обшивку крыла, и не забудьте предохранитель! Лучше выбирать медный кабель, он почти не окисляется, а стоит дешевле!

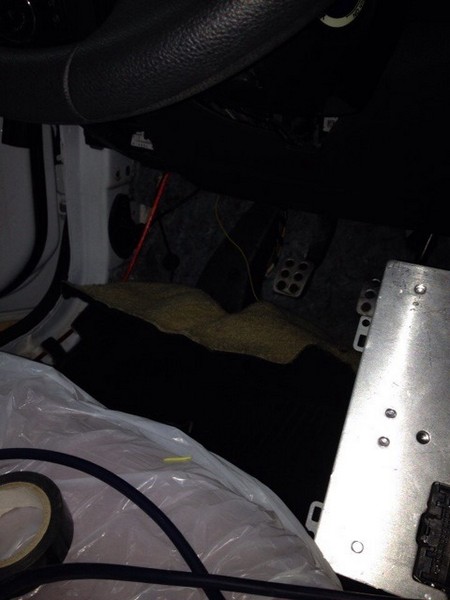

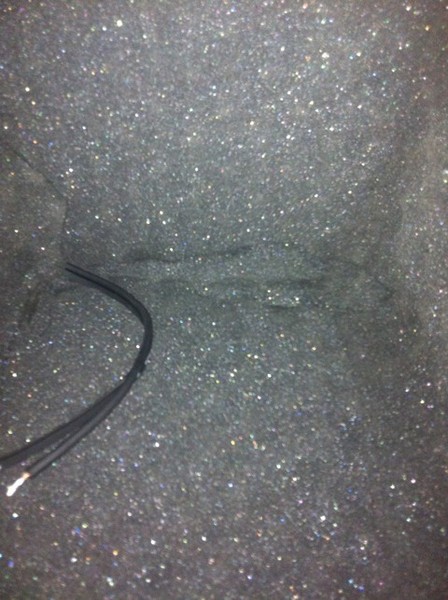

протяжка кабеля питания через крыло к аккуму под капот

3. Подключение питания саба — сначала сделал к голове магнитолы, но при выключении машины (панель погасает спустя минут 10) усилитель не выключался. Сделали питание от зажигания — саб включается при повороте ключа.

Подключение к задним колонкам

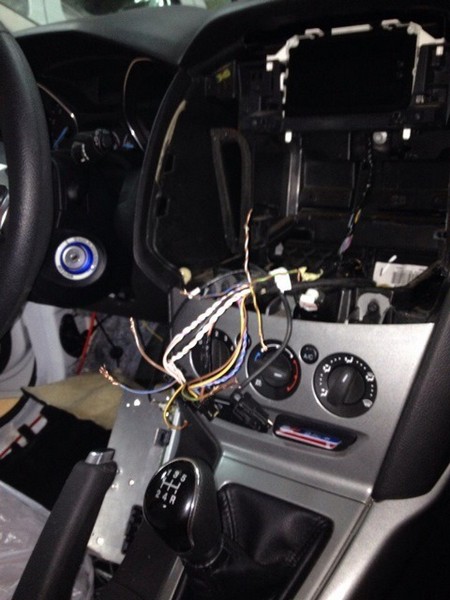

4. Подключение надо делать к задним колонкам, там сам черт ногу сломит, куча проводов, еле как нашёл информацию о том какой провод к каким колонкам идёт (фото ниже).

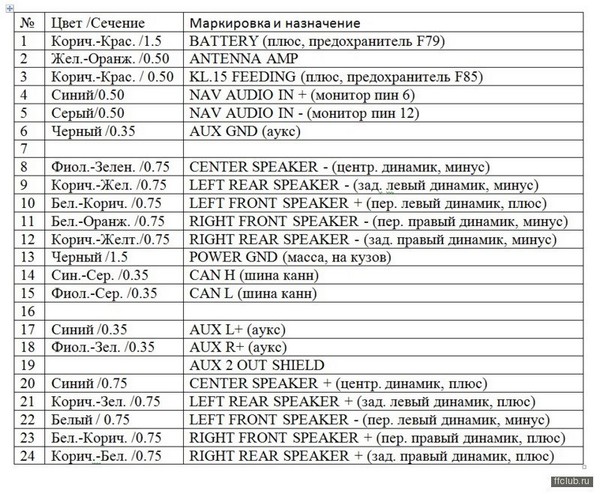

Распределение проводов (плюс-минус) в штатной магнитоле ford focus 3

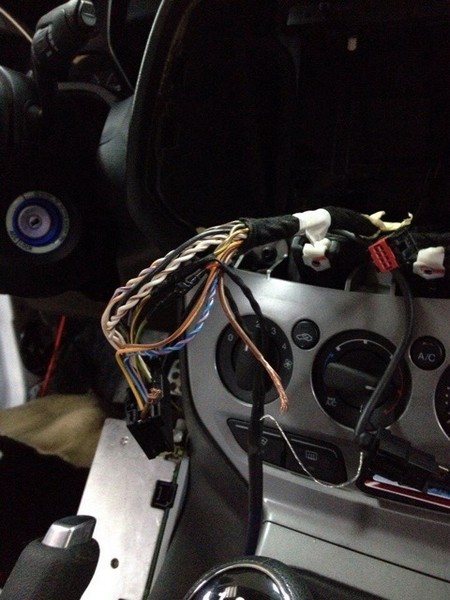

подключение к проводам задних колонок

5. Провод от аккума и провода от головы должны быть по разные стороны, то есть если питание от аккума проводите через водителя, то кабель к колонкам через сторону пассажира. (эти провода не должны переплетаться и протаскиваться по одну сторону — а то появится фон в сабе от генератора).

6. Если вдруг вы подключаетесь к родной голове через тюльпаны — то вам необходимо подключаться еще через переходник RCA — в него тюльпаны, от него к голове к задним колонкам.

Все подключили, всем доволен!

2. Подсветка сабвуфера для Ford Focus 3

Установил подсветку для сабвуфера в Форд Фокус 3. Дешево и сердито. Смотрите подписи к фоткам

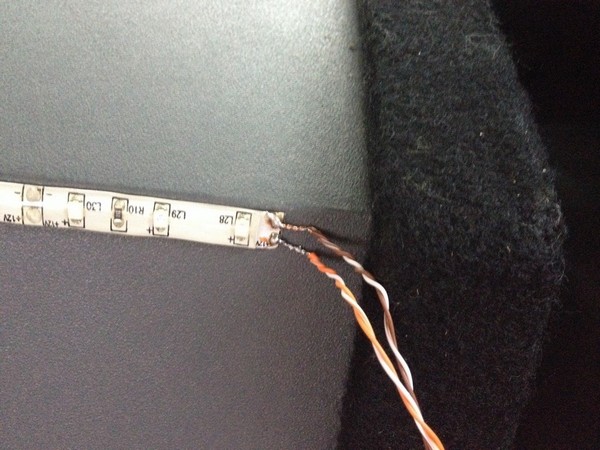

Паял первый раз в жизни

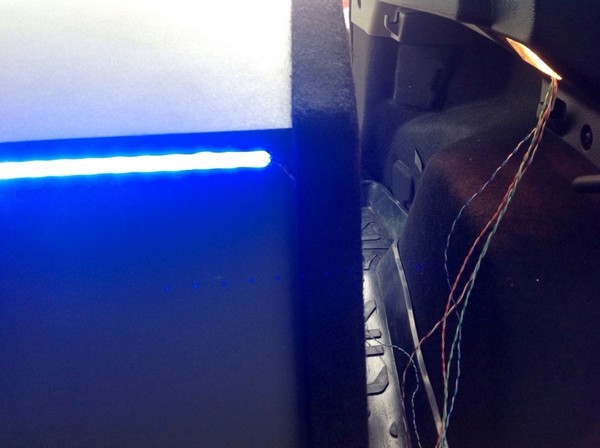

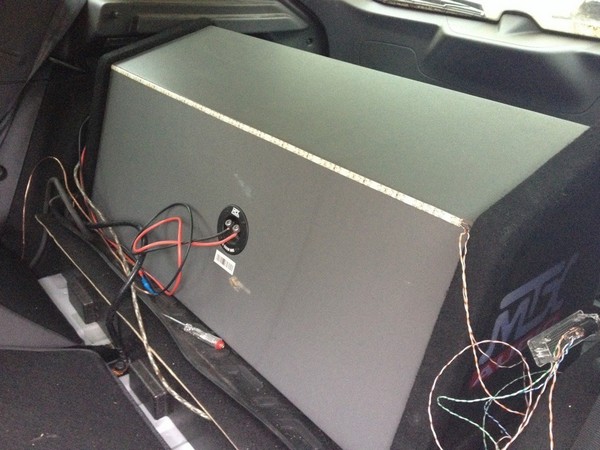

Синяя лента прилеплена здесь

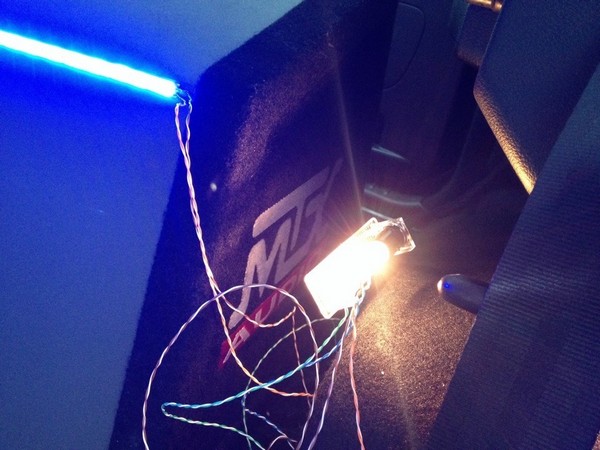

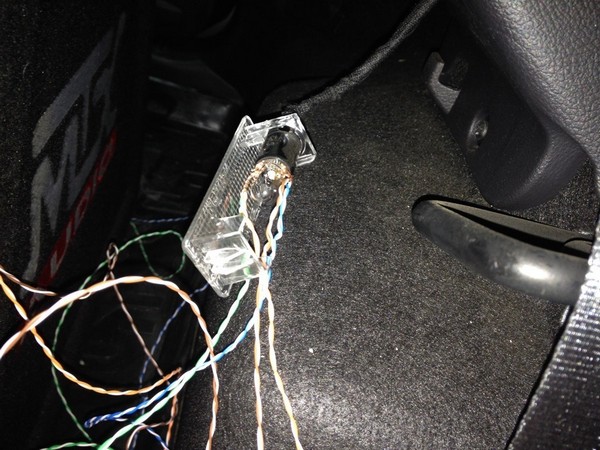

Подключение к плафону освещения багажника

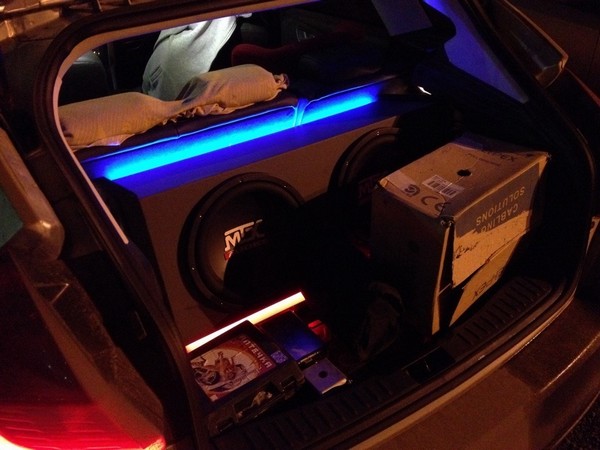

Проверка прошла успешно))

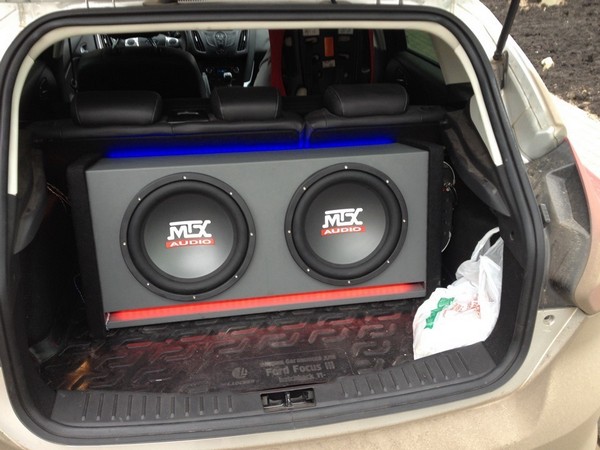

В темноте под фонарем. Красный почему — то на фото уходит в белый. На самом деле свет сочно-красный

3. Доработка корпуса сабвуфера в Ford Focus 3

Не хватало мне в машине баса, а головка пылилась в шкафу, поскольку денег на создание правильного стелса в ближайшее время не предвиделось было решено установить обычный короб временно. Для чего был закуплен короб объемом 22 литра.
Как я его не пытался рассчитывать в JBL Speakershop у меня для создания ровной АЧХ получалось от 18 до 22 литров, для моего динамика. В статье тесте моего динамика в журнале АВТОЗВУК значился другой "идеальный объем оформления для моего динамика, а именно 26 литров. Но я уже закупил к тому времени корпус, так что было поздно.
В итоге внутренний объем короба получился — 22-2.6=19.4 литра.

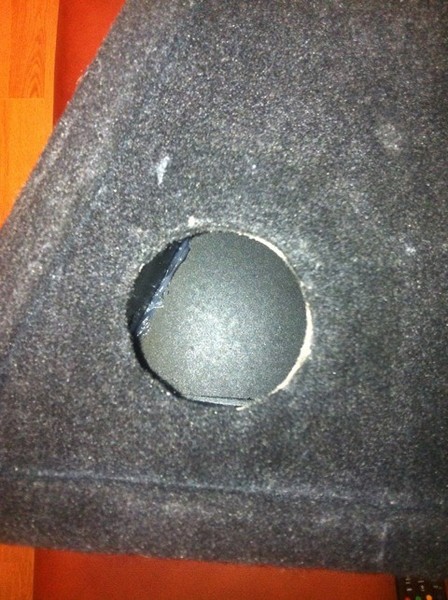

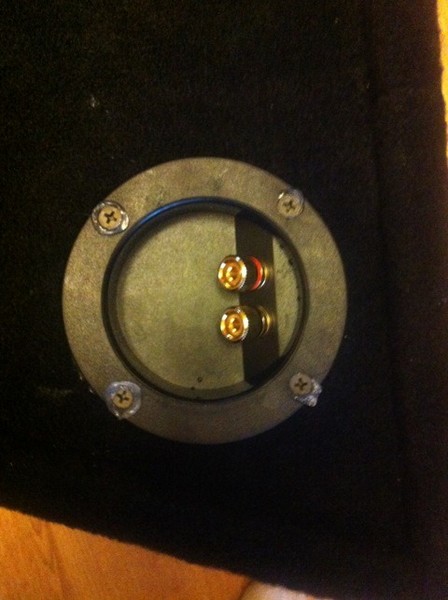

Корпус собран довольно качественно, хотя и не без огрехов, которые нам и предстоит поправить. Первое это кабель от порта до динамика

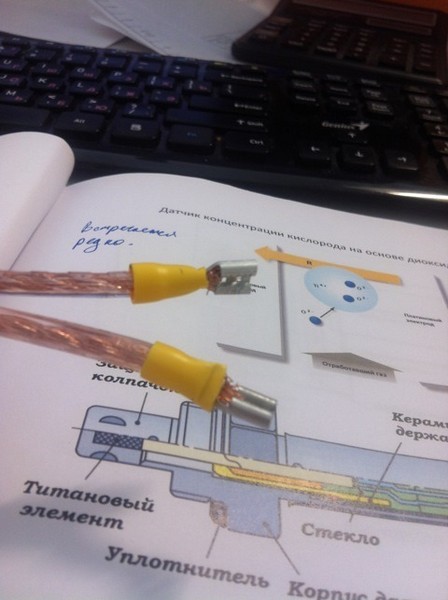

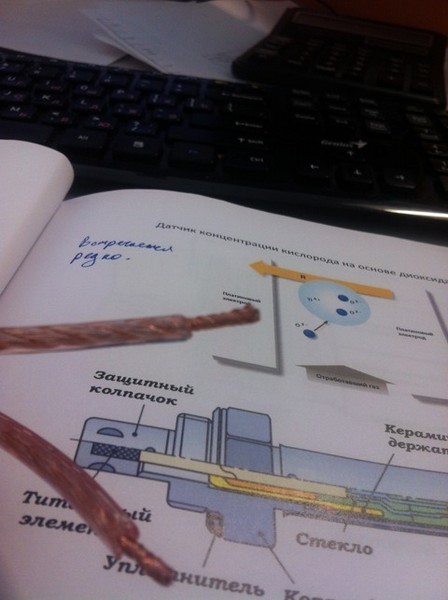

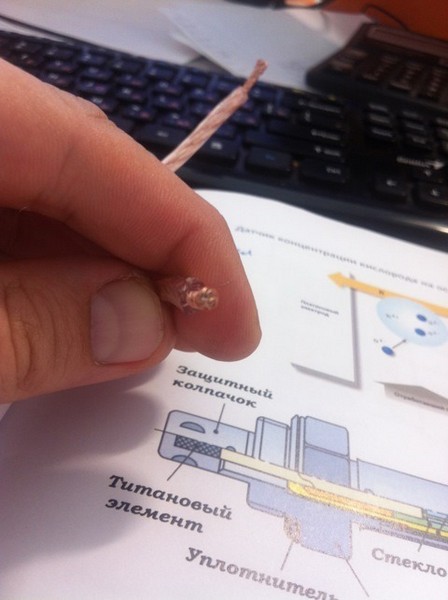

На срезе видно, что кабель алюминиевый, с медным покрытием

Обжат очень плохо

качество — отвратительное

слов нет

Провод был заменен на 4 кв.мм. DAXX OFC понадобилось 2 м по 197 рублей за метр.

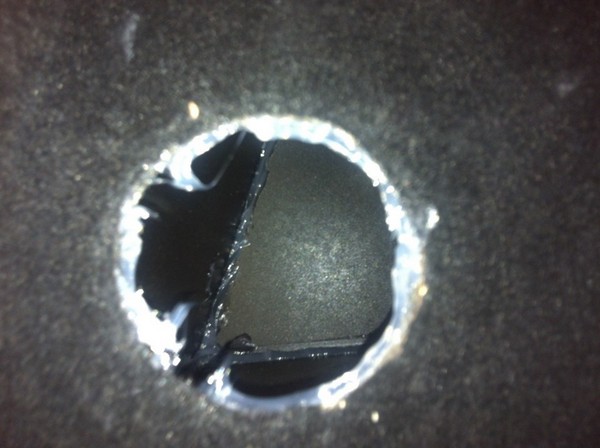

Далее я решил его сделать герметичным, т.к. доверия он мне не внушал, и первое с чего я начал герметизацию был порт, к слову сказать тоже похабного качества, при вынимании он треснул и сломался. Качество пластика — отвратительное. Поэтому было принято решение купить поприличнее за 220 рублей в Аудиомании.

порт

Далее берем герметик сантехнический и проходим все швы и дыры

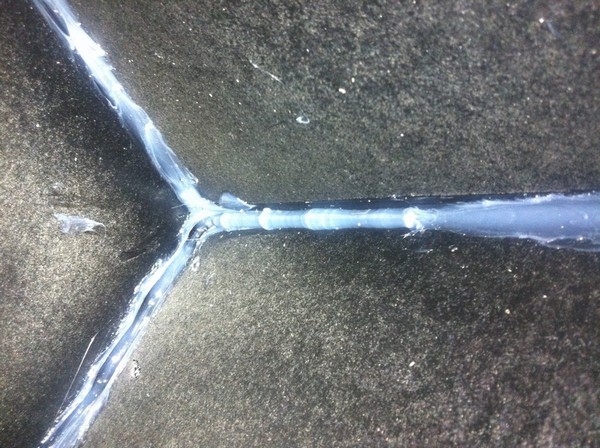

герметик на швах

без порта

вклеиваем порт

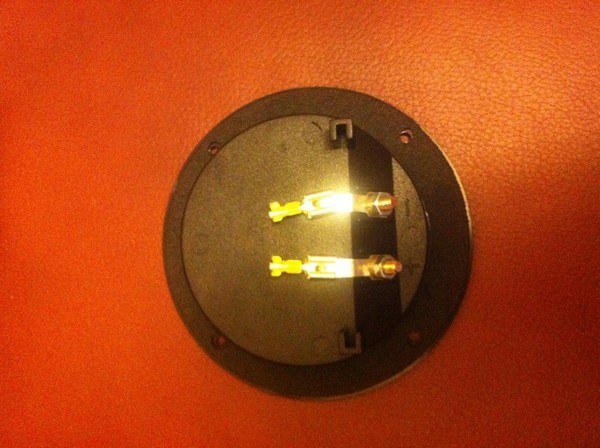

на месте

с обратной стороны

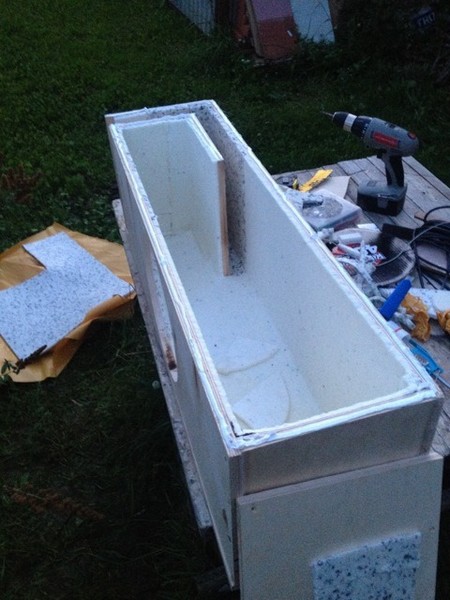

Мне показалась конструкция из 16 мм ДСП не совсем жесткой (хотя я тот еще перестраховщик, посему короб был проклеен внутри бимастом).

А потом бипластом

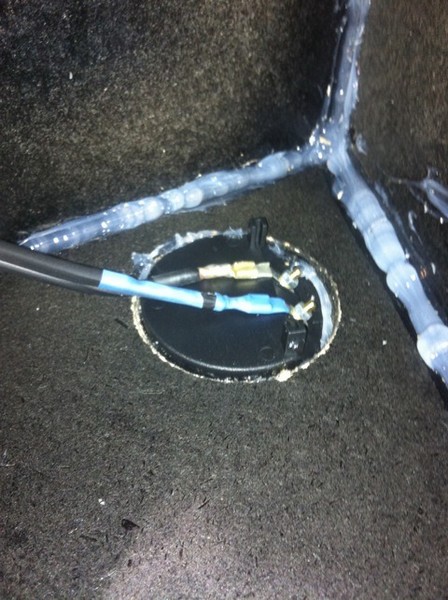

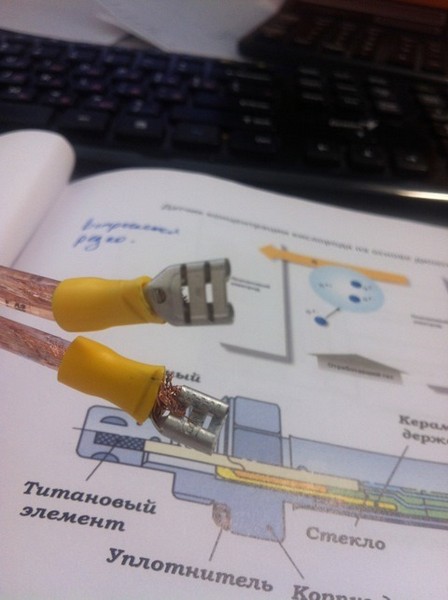

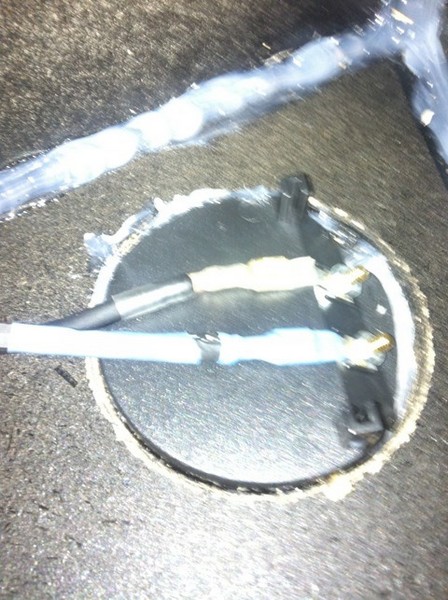

Провода были обжаты, а затем пропаяны, все концы, которые зажимаются зажимами и винтами облужены, т.к. кабель на воздухе заметно быстро темнеет

не знаю видно или нет.

После чего был вклеен динамик тем же герметиком и прикручен саморезами.

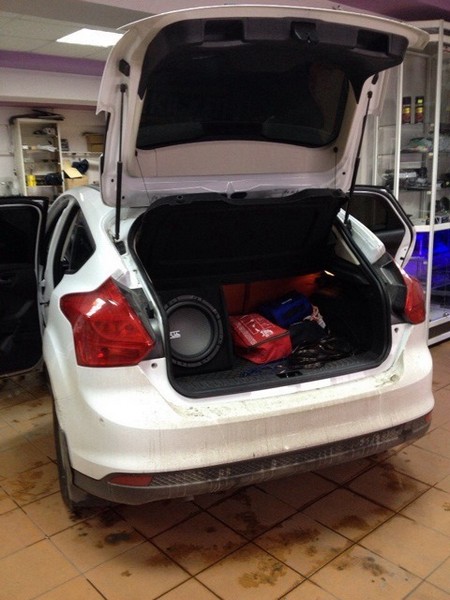

Финальное фото сделать забыл.
Настройка всего этого дела заняла около часа вчера вечером и около часа сегодня утром. Мне удалось достигнуть того звучания, которого я хотел, но в итоге все равно пришлось пойти на компромисс из-за того, что у меня подыхают видимо динамики на фронте. Отличным бонусом стал и тот факт, что короб походу лепили с Форда, т.к. к заднему дивану он встал как влитой.
Играет отлично, бас глубокий, музыкальный, по ушам где надо бьет.
Остался большой вопрос к установочной студии, которая ставила усилители. К усилителю фронта претензий нет, а вот сабовый сваливается в защиту от перегрева и пару раз от большой нагрузки, но сей косяк я поправил уже.

4. Изготовление короб под сабвуфер Ford Focus 3

Много смотрел готовых коробов с динами, много чего померил в машину, но что-то мне не нравилось. Цель была 2 дина и занять пол итак маленького багажника. В итоге наткнулся тут на драйве на хорошую идею, именно в фф3 хэтчбеке, вопросы по размерам оказались не удачными. В итоге был рассчитан короб с похожими размерами, но с другим поротом (долбит очень сильно).

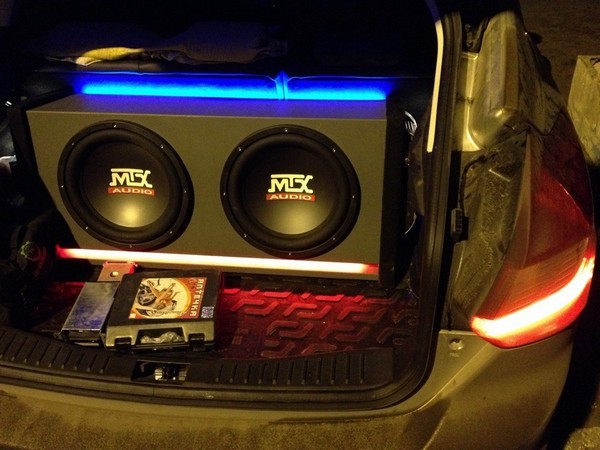

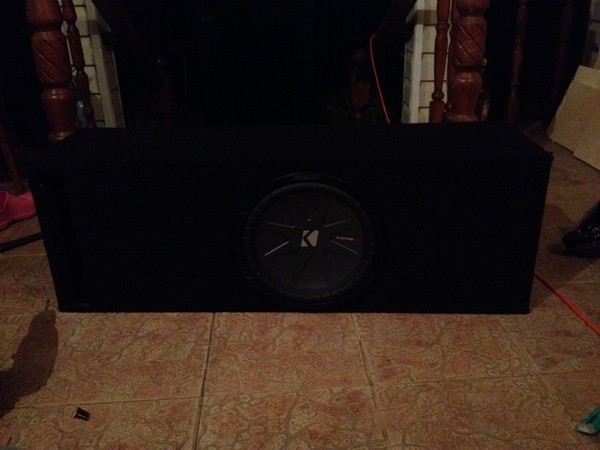

Изготовление короб под сабвуфер Ford Focus 3

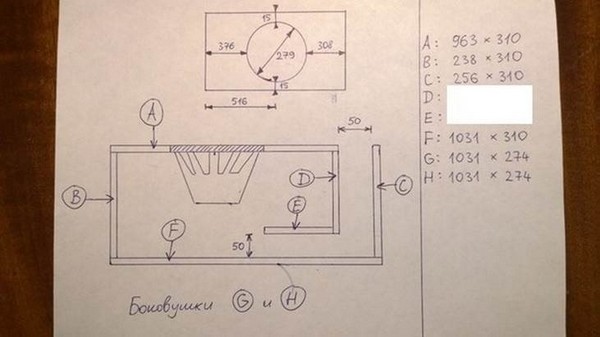

чертёж

Закупаем материалы
Мне потребовалось:

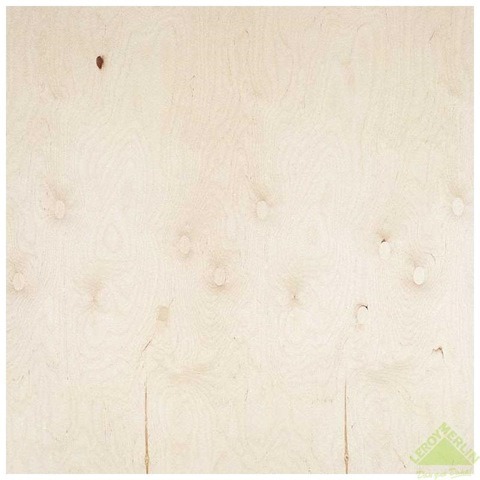

· фанера (взял 15мм), которую прям там же напилили по моим размерам (очень удобно)
leroymerlin.ru/catalogue/…aterialy/fanera/13621922/

фанера

· жидкие гвозди

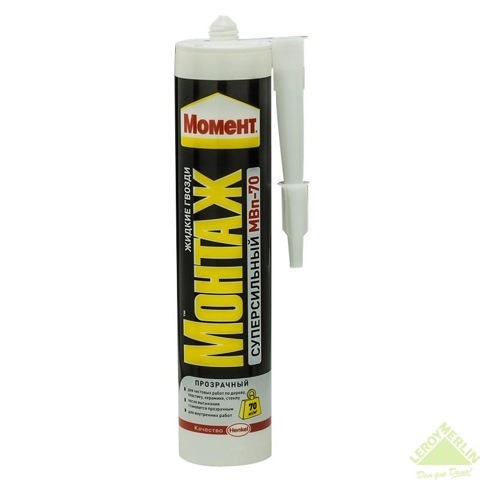

Был куплен старый добрый момент, который хорошо себя зарекомендовал на даче (купил 2 тюбика, истратил пол одного тюбика, ничего на даче пригодится)
leroymerlin.ru/catalogue/…kontaktnye_klei/12293509/

момент

— провод для внутрянки короба

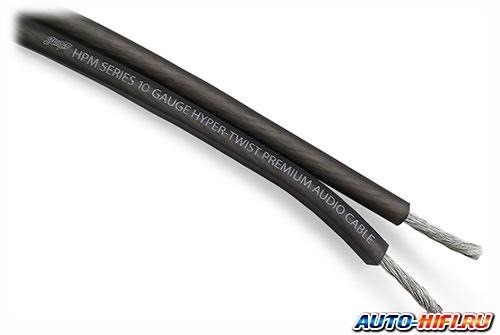

К проводам я отношусь с серьезностью, поэтому выбор пал на Stinger SHW510G
www.auto-hifi.ru/other/model.php?mode=SHW510G

провод

· Саморезы

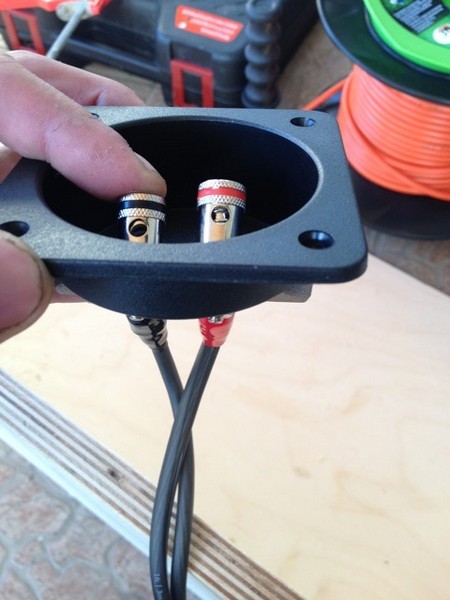

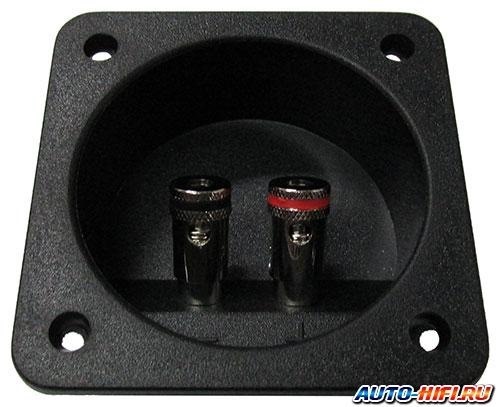

· клеммник

Выбрал фирму Aura WTB-068G, только потому что очень удобно, нажал и вытащил или засунул провод, а не накручивать гайки.
www.auto-hifi.ru/other/model.php?mode=WTB-068G

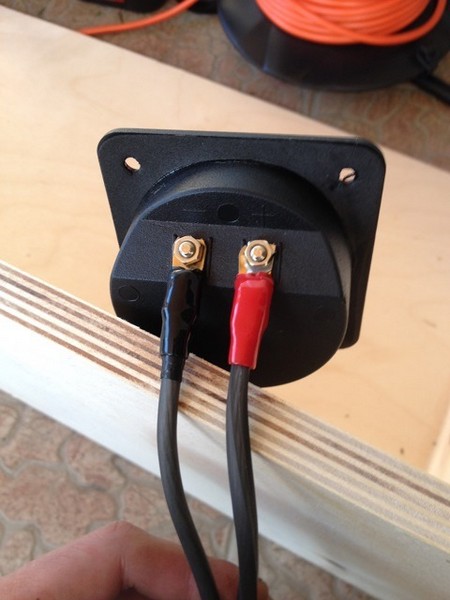

клеммы

нажал

вид изнутри

· черная красска

· карпет

· клей аэрозольный

клей

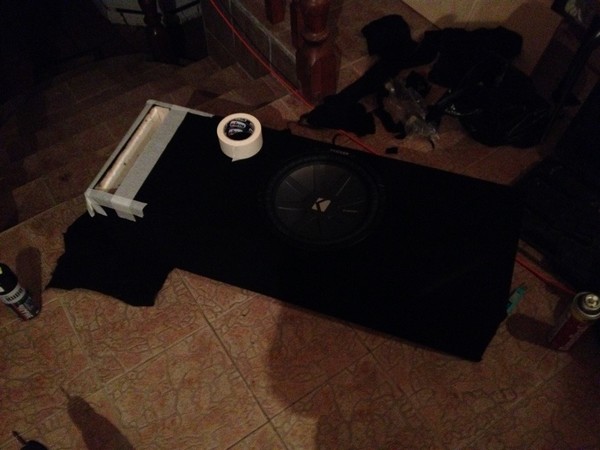

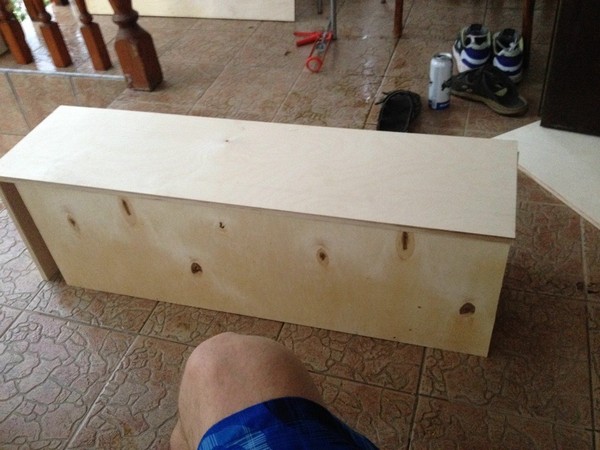

Процесс постройки

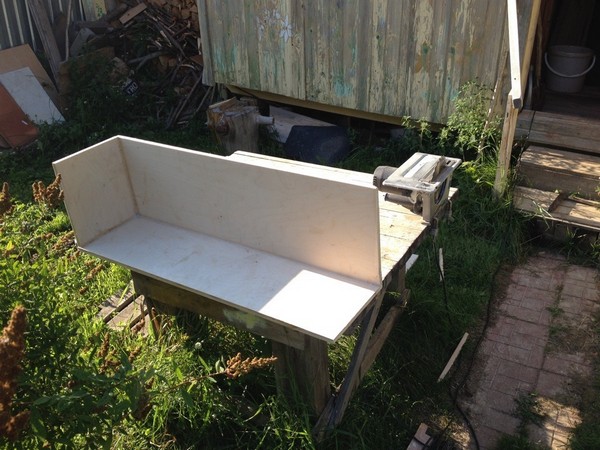

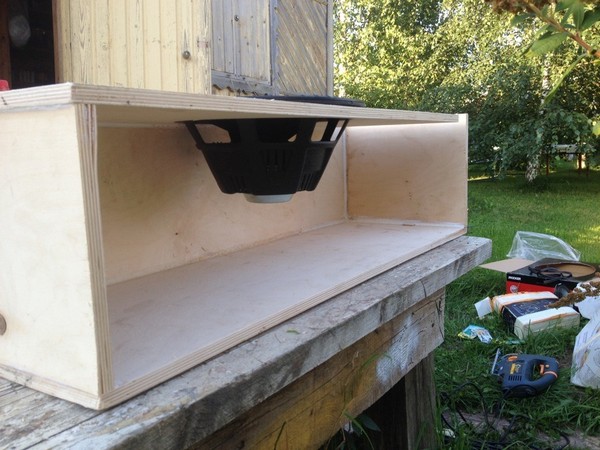

Процесс постройки до безобразия простой. Собирается как коробочка.

Померил для начала не затягивая

Намазываются стыки клеем при помощи пистолета и затягивается саморезами, я затягивал по саморезу на расстоянии 7-10 см.

процесс

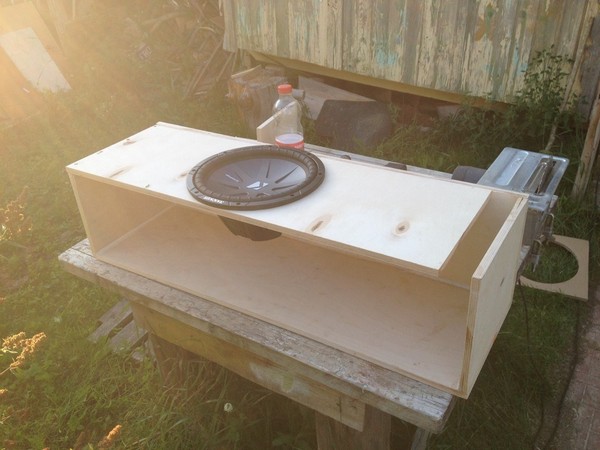

По внутреннему диаметру дина было выпилено электролобзиком посадочное гнездо.

процесс

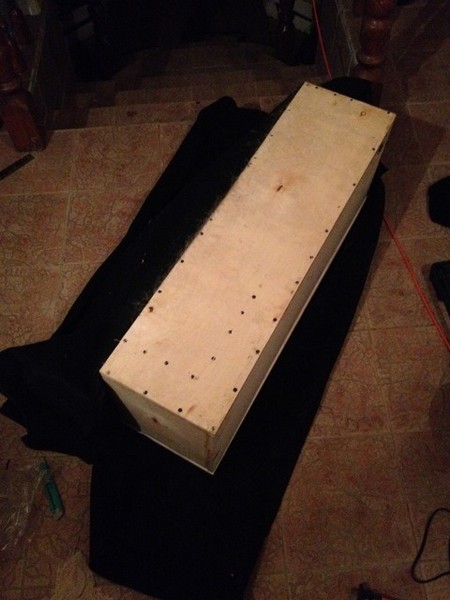

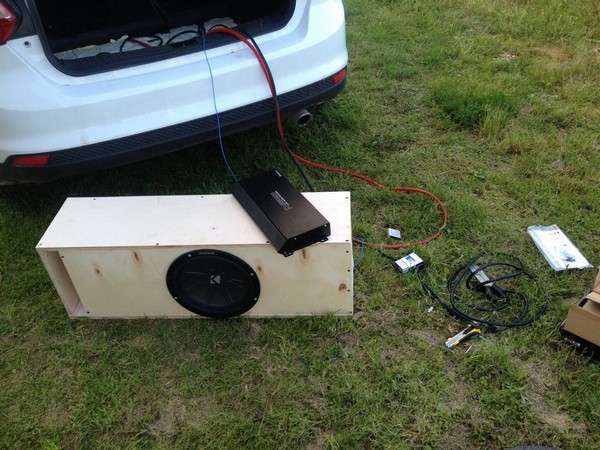

Собрав короб и не закрутив как следует крышку, я принялся за тест получившегося короба

тест

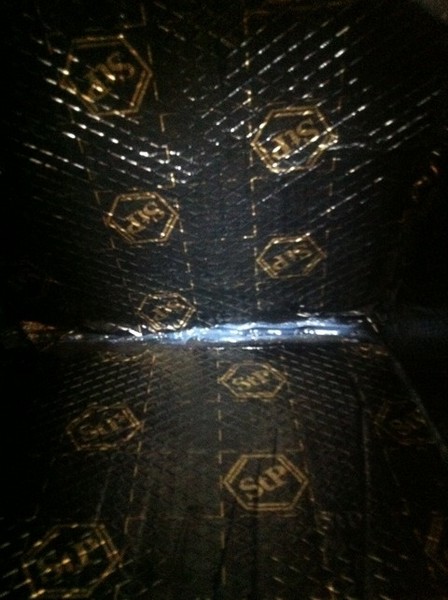

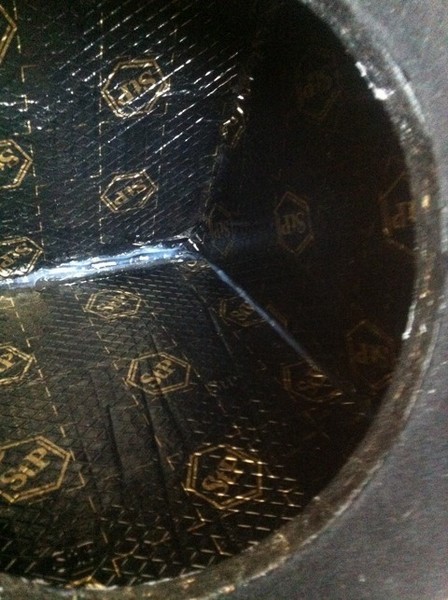

Звук мне не понравился, к моему большому сожалению. Покурив форумы, то понял что можно внутри проклеить вату, но ваты не было. Проклеил шумкой Comfort Mat Bibiton 8 мм. Как проклеил, протестировал и очень удивился, звук очень поменялся, стал глубже и лучше.
