Содержание статьи:

0:37

1. Изготовление короба-стелс для сабвуфера в УАЗ Patriot.

0:137

2. Подключение сабвуфера для УАЗ Patriot.

0:208

Изготовление короба-стелс для сабвуфера в УАЗ Patriot

0:308

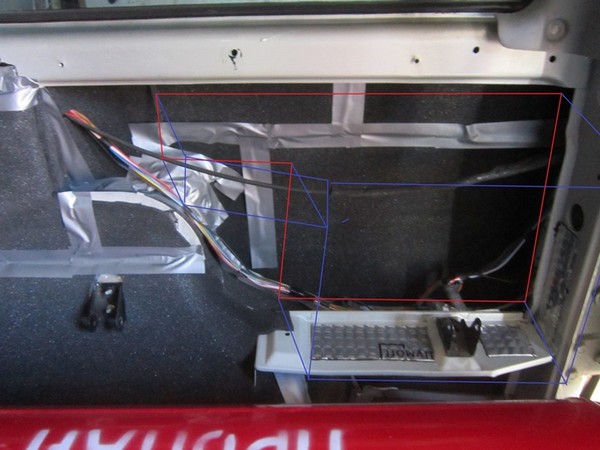

Собираюсь делать короб под сабвуфер. Сегодня замерил свободное пространство в багажнике:

0:476

1:982

Буду резать обшивку, иначе глубина будет только см 15, а так глубина 30см. Саб будет немножко выперать, по уровню где-то до начала баллона, т.е на баллон не залезет.

1:1277

2:1782

Вот размеры свободного пространства под короб:

2:1872

3:2377

Вид сбоку. Глубина вверху 25см, внизу 30см. Высота 38см

3:96

4:601

Вид спереди.

4:627

Чертеж короба еще не делал, т.к не знаю пока какой обьем будет. Короб будет закрытого типа, вроде ЗЯ называется. С сабом определился, хочу Pioneer TS-W304R. В документации написано, что у этого саба рекомендуемый объем 35л (мин. 25, макс.50). В моей нарисованной фигуре обьем получается ~74 литра. Сделал короб из картона, и прикинул как это будет выглядить, выперать))

4:1272

5:1777

6:2282

7:504

На больший короб картона не хватило. Получился:
Высота 38см
Ширина 40см
Глубина 30см (вверху поменьше, где то 25см)
Обьем 42 литра. (еще надо учитывать что стенки будут, примерно 2см)

7:832

Материал для короба взял со старого шкафа. Толщина 16мм.. Резал все электролобзиком. Получилось довольно хорошо для первого раза.

7:1072

8:1577

Чистота и порядок

8:1613

9:2118

Вид сзади, с открытой задней крышкой.

9:70

10:575

Отверстие под динамик не вырезал, т.к. еще не купил его.

10:678

По размерам получилось:
Передняя стенка: 330х460 мм.
Задняя стенка: 338х460 мм.
Верхняя стенка: 260х460 мм
Нижняя стенка: 310х460 мм
Правая и левая: 330(335)х275(230) мм

10:956

"Чистый" объём: 35 литров
"Грязный" объём: 47 литров

10:1052

Сабвуфер будет Pioneer TS-W304R, у него как раз рекомендуемый объем для короба ЗЯ — 35 литров.

10:1211

Сделал пока только заготовки, ничем не крепил. В планах крепить саморезами, пройтись герметиком и обшить карпетом. Пока прикинул как будет выглядеть в машине.

10:1504

11:2009

Выпирает 7-8см

11:27

12:532

13:1037

* Щели для доступа к задней фаре не будет. Короб по высоте получился прям как надо, болтаться не должен. Да и не так часто туда лазить надо.

13:1290

* Обшивку решил не резать. Вообще уберу ее. А на её месте хочу обшить карпетом.

13:1434

Подключение сабвуфера для УАЗ Patriot

13:1507

Занялся подключением саба, купил комплект проводов в который уже все входит и понеслось

13:1672

14:2177

Набор проводов 750р, взял сразу кабель с 4 разьемами RCA на будущее подключить еще камеру заднего хода

14:183

15:688

Саб Fusion FBS-AW12 купил у друга за 2т.р

15:751

16:1256

Раскидал панель

16:1289

17:1794

Прокладка кабеля через консоль

17:1855

18:2360

Разъемы для надежности еще обмотал изолентой

18:86

19:591

Плюсовой провод на саб

19:636

20:1141

Результат работы (качество снимка хромает, снимал уже было темно

20:1263

Поехал домой и ощутил всю прелесть мягких низов.

20:1355
